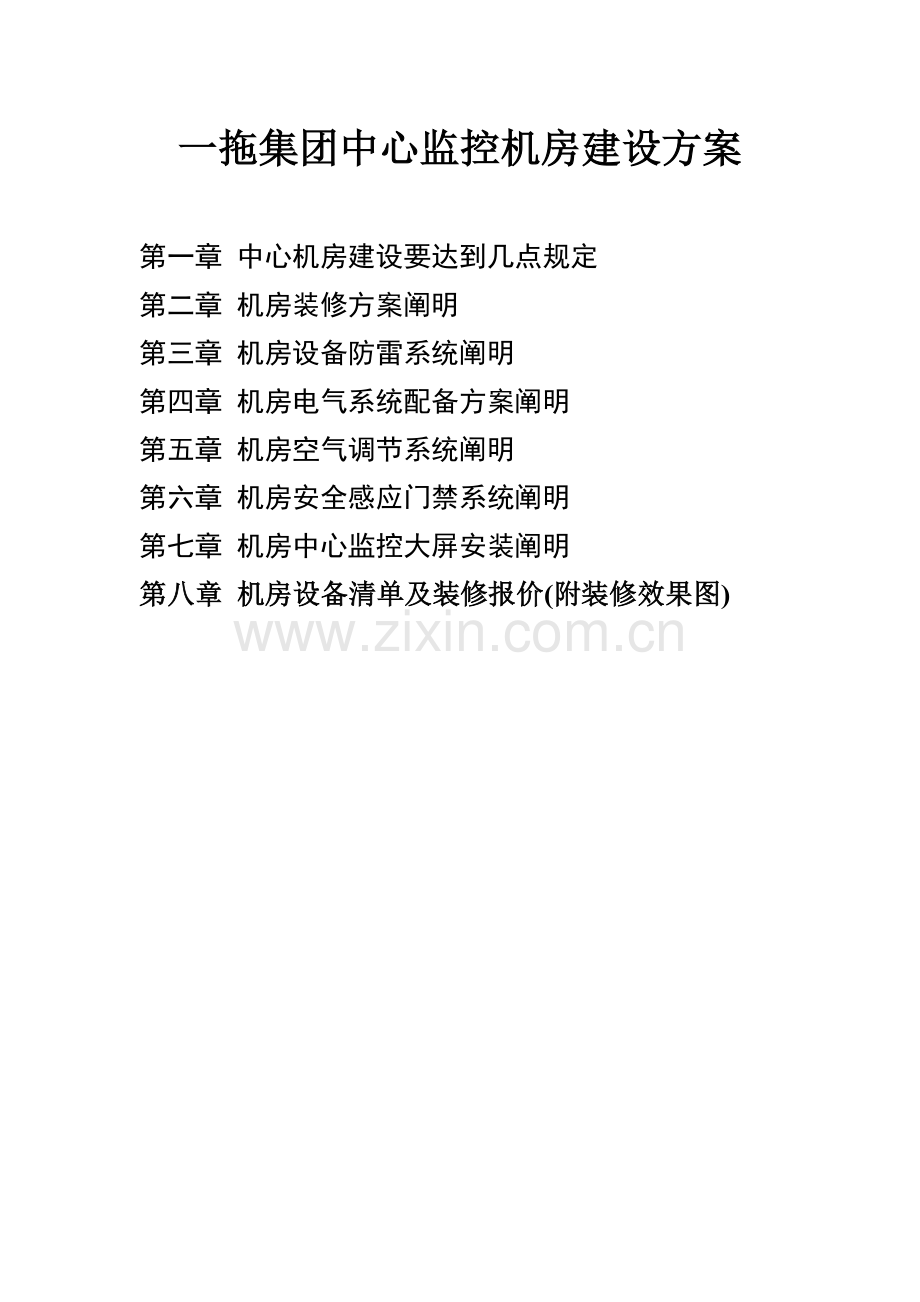

一拖集团中心监控机房建设方案

第一章 中心机房建设要达到几点规定
第二章 机房装修方案阐明
第三章 机房设备防雷系统阐明
第四章 机房电气系统配备方案阐明
第五章 机房空气调节系统阐明
第六章 机房安全感应门禁系统阐明
第七章 机房中心监控大屏安装阐明
第八章 机房设备清单及装修报价(附装修效果图)

第一章 中心机房建设要达到几点规定
一拖集团中心监控机房是要集数据中心、网络服务中心，安全迅速反映指挥中心于一体监控机房。机房设计与施工优劣直接关系到机房内监控系统与否能稳定可靠地运营，与否能保证各类信息通讯畅通无阻。
一拖集团中心监控机房既要保障机房设备安全可靠正常运营，延长系统使用寿命，又能为管理人员创造一种舒服工作环境，可以满足系统管理人员对温度、湿度、干净度、电磁场强度、噪音干扰、安全保安、防漏、电源质量、振动、防雷和接地等规定。因此，一种合格当代化计算机机房，应当是一种安全可靠、舒服实用、节能高效和具备可扩充性机房。

第二章 机房装修方案阐明
一、设计主导思想
针对机房建设规定，并以机房设计规范为根据，对机房进行设计。重要对机房装饰、电气、空调、消防、感应门禁、闭路监控等几方面进行着重设计。
机房设计主导思想：一方面需要保证机房设备安全可靠地运营，重要考虑机房供配电系统、UPS不间断电源、防雷和接地等方面。另一方面要充分满足机房设备对环 境规定，重要考虑机房环境温湿度、空气干净度、防静电和防电磁干扰、机房智能化等方面。因而不但要通过相应设备（如空调、新风机等）对机房环境进 行控制，并且要考虑装饰材料对机房环境影响。另一方面针对机房特点，还要考虑机房环境足够照度和防眩光解决以及机房对噪声规定。
在保证机房设备安全运营和满足机房使用功能前提下，将美学艺术有机地融入其中，加之合理地运用装饰材料对机房空间进行美化，并对其重点部位细致刻画和 创新，既能体现机房装饰特点，又能营造良好机房办公氛围，旨在重点突出机房装饰高科技形象，体现机房设计人性化特点。
针对本工程，我公司遵循以上主导设计思想，以达到安全、可靠、经济、美观和环保节能为原则，对本工程进行详细设计，体现信息时代特性以及机房网络化和智能化特点。
二、平面功能布局
根据空间划分合理、流线明确原则，设计中机房区域按其使用功能和各功能间之间互有关系，将整个区域有机地划分为机房主设备区、外围设备区、监控区域。 机房设备区涉及：主机房、控制室。形成主机区、控制室两者在功能间衔接有序基本上，每个区域又可单独成为一种个体，从而使整体布局合理，脉络清晰，并符 合各系统规定。
将机房区功能间如此划分，从机房安全可靠运营方面考虑，配电箱是机房区域核心，故将其设在主机室后方；从节能方面考虑，配电室距电井距离比较近，有助于管线节约和管线敷设条理性、有序性以及寻常维护工作；将设备机房与其相临控制室之间采用玻璃隔断，有助于工作人员对设备观测和维护工作。
三、装饰特色描述
为了给机房区多一点趣味及变化，针对本工程机房墙面解决，设计中重点从墙面造型方面考虑，强调空间感延续及延长，创造出比较迂回曲折而异于普通直接感觉，因而产生另一种间接效应则是它最后目。故在墙面设计上，将墙面从材质颜色上分为几某些，其中一条紧凑多色装饰带将整个墙面分为两某些，装饰带上某些又经2CM孔雀兰铝塑板分隔为两某些，踢脚采用孔雀兰铝塑板饰面，如此设计，令人望之而有一种清新视觉上空间体验，无论颜色、灯光也许都是因某种时空转换而产生既有变化，因而会产生一种多样性也许，使空间布满趣味性和多变性。
若想视觉空间在不影响功能分派前提下无限扩大，最有效方式就是采用通透玻璃进行隔断，本次工作间划分，咱们重要选用无框12MM厚玻璃隔断，并配以带 白钢门夹、装有优质地弹簧玻璃地弹门。而玻璃隔断框采用铝塑板饰面包饰，由于铝塑板具备当代质感表面，同步颜色可选性强，容易和周边环境进行合理 色彩搭配，使空间颜色丰富而协调，这就突破了玻璃隔断千篇一律砂钢饰面框束缚，也使玻璃隔断装饰效果焕然一新，独具特色。
四、装饰材料选用
针对本工程，一方面从机房防静电和防电磁干扰方面考虑，天花采用600*600MM方形微孔铝板吊顶
棚板特点为：(1)构造精致，装拆以便；(2)无懈可击安全防火、防潮功能；(3)拼接无缝、表里如一优良品质；(4)易于清洁，经久耐用；(5)富贵高雅，并具完美吸音效果。
运用其特点，以满足机房气密性好、不起尘、易清洁、不霉变、变形小、吸音好和结实可靠等。
墙壁装饰均采用铝塑板饰面，该铝塑板采用50轻钢龙骨做骨架，粘贴于9mm厚密度板上进行饰面装饰。
此铝塑板特点：(1) 超强剥离度；(2)超耐候性； (3)涂层均匀，色彩多样； (4)防火性强； (5)耐冲击性； (6)材质容易加工； (7)易保养； (8)金属质感强烈
此外，铝塑板对机房防静电和防干扰具备良好作用，并且当代质感很强，是机房墙柱面装饰首选。
机房地面选用抗静电地板
抗静电地板特点为：地板规格尺寸为600mm*600mm，该地板特点为：（1）地板机械性能高；（2）承载力大；（3）防火性能好； （4）表面静电喷塑、柔光，耐磨、防蚀；（5）地板表面粘贴装饰板，耐磨性及抗静电性能优良；（6）造型美观，装饰性强；（7）组装灵活、互换性好； （8）修以便，经久耐用。
抗静电地板性能指标结合表
项 目 性能指标冬 季
平面度 ≤0.75mm
尺寸公差 0～0.25mm
电性能 2.5X104～106Ω(PVC)1X106～2X1010Ω(HPL)2.5X104～106Ω(PVC)
支架承载能力 ≥25KN
防火指标 ≥氧指数32%
通风地板通风量 0～25%
地板系统重量 32kg/m2
流动载荷 181kg
集中载荷 454kg
极限载荷 1360kg
上各指标完全符合“《计算机机房用活动地板技术条件》〔GB6650-86〕”中各项质量规定。

第三章 机房设备防雷系统阐明

1、 机房防雷设计
电源防雷：咱们将在机房进线配电箱处做一级电源防雷（用DXH06-FB），目是防止雷电通过市电电源线传到机房破坏设备。在UPS取电处做二级电源保护(用DXH06-F)，目是防止雷电通过电源线传到机房通过简朴一级防雷后仍有残压损坏设备。
信号防雷：在机房端外网线接入处(用QFL06-RJ11/C100防雷器)来保护网络设备,目是防止雷电通过外网线传到机房损坏设备。

UPS主机
机房总配电
电源两级防雷示意图
A B C N

DXH06-F
DXH06-FB

网络防雷示意图

网络设备主机
外网线

QFL06-RJ11

外网线

QFL06-RJ11

2、 接地系统
接地是相称重要一种环节，良好接地是防雷器起作用重要保障。防雷接地系统在静电地板下用铜排先制作等电位汇流排，汇流排上接线端子与静电地板，防雷器接地线以及其她设备机壳相连。室外新增地网选取离机房较近泥土区域开挖做地网，开挖6个深1米，底部长宽0.7X0.5米坑，放置接地体。最后有16平方将诶地铜芯线与地网相连接。相联连接目是能让雷电浪涌，静电通过汇流排等电位并通过接地网泻流到大地而不对设备导致破坏。

接地网图
扁钢
引上线

接地体

等电位连接
等电位连接目，在于减小需保护空间内各金属部件和各系统之间电位差。穿过各防雷区交界金属部件和系统，以及在一种防雷区内部金属部件和系统都应在防雷区交界处做等电位连接。咱们重要在机房内采用均压环做等电位连接，能大大减小由雷电或其他因素引起电位差，从而有效保护机房内各微电子设备。

汇流排等电位连接示意图

走向机房设备接地及静电地板接地

均压环

接地主线

走向机房设备接地及静电地板接地

到室外地网

施工原则按如下国际国内原则执行：
1、建筑物防雷设计规范GB50057—94；
2、电子一拖中心机房设计规范GB50174—93；
3、通信局（站）接地设计暂行技术规定YDJ26—89；
4、计算机场站安全规定GB9361—88；
5、计算站场地技术规定GB2887；
6、电信专用房屋设计规范YD5003—94；
7、民用建筑电气设计规范JGJ/T16—92；
8、GA267—— （计算机信息系统雷电电磁脉冲安全防护规范）中华人民共和国公安部发布。

配备清单
名称
型号
数量
备注
二级电源防雷器
DXH06-FB
1个
机房电源第一级防雷
三级防雷器
DXH06-F
1个
机房电源第二级防雷
网络防雷器
QFL06-RJ11
2个
机房网络防雷
鸽牌铜排
3X30
24
机房防静电等电位
接地模块
ZP3
6个
制作接地网
降阻剂
ZP
6包
制作接地地网
镀锌扁铁
4x40国优
1批
接地体连接带
线材
16#国标
一批
机房地网主线
线材
6# 国标
一批
防雷器连接线
辅材
杂件类
一批

第四章 机房电气系统配备方案阐明
如果说一拖中心机房装饰是人面貌，那么一拖中心机房电气系统就是心脏，只有安全可靠供配电系统才干保证一拖中心机房中设备安全可靠运营。当前计算机和数 据传播设备时钟都是nS级，它们规定电源切换时间为零秒。计算机解决数据和传播数据是弱电信号，电流为mA级，电压为五伏如下，可以说弱不经 风，因此计算机必要有良好接地系统，防静电办法，防电磁干扰办法，防过电压，防浪涌电压办法。我公司通过近年计算机场地电气系统设计和施工，总结出一 整套保证计算机场地供配电系统安全运营设计方案和防静电、防电磁干扰、防雷、防过电压、防浪涌电压施工工艺。完全可以保证机房设备安全无恙。
一、配电系统概况
依照一路市电电源进线，本设计选取一路进线电缆为VV（3x240+2x95）全塑电缆，由甲方引至机房配电箱AP，可提供100A供电负荷，机房区所有满负荷时最大负荷约为50KVA，尚有50%备用容量。
机房区供电提成二某些，其中一某些供市电负荷：空调机、新风机、市电插座，照明系统供电，第二某些由UPS供应本网络中心计算机系统和服务器系统负荷用 电；保证本网络中心计算机系统正常运营，还为应急照明灯具供电。应急照明灯具与正常照明灯具共用，正常状况下由市电电源供电，市电浮现故障时自动切换到应急照明电源。
二、电气安全办法
1、人员设备用电安全办法
人生命是第一位，本设计采用了多项保证人身安全和设备安全技术办法。第一项，采用了事故断电办法。进户端装设了具备过载、短路保护、高敏捷度断 路器，并装设跳闸机构。一但浮现消防事故报警，可以通过报警装置提供信号，将市电配电系统交流进线断路器断开、切断市电电源，保证事故不再漫延，保证 人身和设备安全。第二项办法，本设计采用UPS电源设备及相应蓄电池设备，提高计算机设备用电安全与可靠性。为了提高安全系数通行设计原则，即“大 马拉小车原则”，在选用线路和器件时，控制器件和线路工作温升，低于器件和线路额定温升75%。器件和线路工作负荷，控制在器件和线路额定负荷 75%-50%如下，这种设计原则大大提高了系统可靠系数，也大大提高了系统使用寿命，虽然初始投资略有增长，但从整体来看大大提高了经济效益。由于 不按此设计，一旦发生事故，一次事故经济、政治损失要比初始投资大十几倍，甚至几百倍。第三项安全办法是所有墙壁插座均按规范规定选用漏电保护断路器 控制，某一种墙壁插座漏电时，在30mA内就能切断线路，保证人身安全。第四项安全办法是所有机壳都进行接地保护，所有插座均有接地保护。
2、供电安全办法
一拖中心机房网络互换机或计算机，其心脏器件时钟都是nS级，规定供电切换时间为零秒，本设计采用两台不同容量UPS及配备相应数量蓄电池做为计算机系统用电，这样设计可以保证供电不间断。保证一拖中心机房中设备安全可靠运营。
3、数据安全办法
网络系统是一拖中心机房灵魂，数据安全已经被人们越来越注重，数据安全除了软件办法外，如防火墙、容错技术等。而对网络硬件也提出了更高规定，硬件安全措 施也是保证数据安全不可缺少技术之一。由于数据信息均为弱电信号，自身非常脆弱，可以说弱不经风。本设计采用了如下办法保证数据安全。
第一项数据安全办法，防静电干扰。
堵疏相结合防静电技术办法。机房内有诸多电子发射设备，如显示屏，此外当前人们穿戴大某些是化纤、毛料制品，这些衣物在活动中也会产生大量游离电子， 这些游离电子在漂浮游离过程中会汇集成电子云，有时会形成时间为nS级电压为KV级，一旦与信息设备接触会导致极大破坏。本设计中重要采用了如下防静 电办法：一是采用恒温恒湿空调，减少游离电子产生，实验证明机房相对湿度低于30%时，静电电压可达5000V，当机房相对湿度低于20%时，静电电 压可达10000V，因此机房相对湿度必要保持在45%-65%之间。保持机房相对湿度是堵住游离电子产生，但还会有游离电子存在。二是，采用恒温空 调，数据设备核心某些基本上是电子集成块，电阻、电容、信息在其内部传播电压仅几伏，电流为mA级，器件参数有微小变化就会引起数据不真实，实验 证明机房温度每变10摄氏度，其可靠性会减少25%，而电阻阻值会变化10%，电容会减少寿命。本设计在一拖中心机房安设恒温空调保证机房温度保持22摄氏 度，以保证器件性能稳定，传播数据真实。
第二项数据安全办法：防尘
数据传播设备中印刷电路板线距很近，不容许有金属灰尘侵入，一旦有金属灰尘侵入会形成线间短路。另一方面计算机光驱、软驱、硬盘读写为非接触式， 但其间距是μM级。不容许有灰尘附在读写头上。本设计采用如下办法防止带灰尘颗粒入侵机房。机房是封闭除门与外相通外，窗户是封闭。虽设有新风机， 但室外空气通过几级过滤才进入机房，并且机房内气压与机房外气压正差10-20Pa，这样虽然门窗封闭不严，使外面空气不能进入机房。这样就可以避免灰尘 对设备正常工作导致威胁。
三、照明系统设计
机房规定有足够照度，并且无眩光。按GBJ133-90规定机房照度分低档200Lx、中档300Lx、高档500Lx，本设计在灯具配备上按高于中档照度规定配备，为消除眩光，本设计选用当前市场上先进格栅灯，此种灯具反射强，并无眩光。
应急照明按正常照明照度10%布置灯具。灯具使用正常照明灯具，应急照明电源在市电正常时由市电供电，在市电故障时自动转由用UPS电源作为应急照明电源。
四、接地系统
1、常规接地系统
（1）交流工作接地、安全保护接地、防静电接地及直流接地系统（逻辑接地及其他模仿量信号系统接地）。
依照现场实际状况，分别采用不同办法。本机房设计中有两种接地系统，一是保护接地系统，机房中所有金属顶棚、龙骨、墙面等，所有设备金属外壳、金属管 线、防静电地网、防静电地板支架连接一体都与保护地有良好连接，既保证人身设备安全，又给机房内游离电子一种顺畅通路。本设计运用大楼PE线统一接 入大地，不再单独设立保护接地极。另一种是在普通状况下计算机系统不适当采用悬浮接地而应采用逻辑接地系统，因计算机是弱电设备，它工作需要一种均恒标 准零电位，机房防静电地板下设立了一种与保护地有良好绝缘逻辑地网，计算机地与其相接，保证机房中计算机有一种等电位工作环境。为了保证计算机 系统稳定工作，本设计采用单独做一组独立逻辑接地极，并建议使用不大于1欧姆地极。
（2）接地系统选取
计算机各种不同机型对直流工作接地电阻值及接地方式规定各异。为了避免对计算机系统电磁干扰，宜采用将各种接地接地线分别接到各接地母线上，由接 地母线采用一根接地线单点与接地体相连接单点接地方式。由计算机设备至接地线连接导线应采用多股编织铜线，且应尽量缩短连接距离，并采用格栅等办法， 尽量使各接地点处在同一等电位上。
机房接地方式是一种比较复杂问题，直接关系着抗干扰效果。详细形式如下：
1） 点接地系统：将计算机中接地信号接到机房内活动地板下逻辑地网上，再将地网单点与总接地装置或接地端子箱作金属连接称为一点接地系统。其特点是有统一基准电位，互相干扰减少，并且能泄漏静电荷，容易施工又经济，因此规范推荐这种一点接地系统。
各种计算机系统中接地系统，除各计算机系统单独采用单点接地外，也可共用一组接地装置。为避免互相干扰，应将各计算机系统接地母线分别采用接地线直接与共用接地装置接地体相连接。
2）混合接地系统：在计算机内部逻辑地、功率地、安全地在柜内已经共同接到一种端子上了，因此在设计时，只将此端子和接地装置作金属连接即可，由于互相干扰普通不采用。
3）悬浮接地系统：电子设备或计算机内部某些电路之间依托磁场耦合（例如变压器）来传递信号，整个计算机设备外壳都与大地相绝缘，也就是悬浮。或计算机内 部各信号地接至机房活动地板下与建筑绝缘又不与接地体相连铜排网上，安全地接至总接地端子或接到专用线PE线上。
悬浮接地抗干扰性比较差，因此新规范计算机信号系统不适当采用悬浮接地。
计算机逻辑接地系统与防雷接地应当相距20米以上，这是很困难，由于建筑物供电系统重复接地和防雷接地普通是合一，推荐电阻不不不大于1欧姆。防雷接地 普通有许多组接地装置，相距但是20米，建筑物密度往往也比较大，因此很难把计算机逻辑地接与防雷接地分开做。但有条件时尽量满足此规定，否则采用综合接地方式 （各种接地分别接至统一综合接地极）。
4）接地电阻值选取
交流工作接地、安全保护S接地、直流工作接地、防雷接地四种接地可共用一组接地装置，其接地电阻值应由其中最小值拟定。若防雷装置单独设立接地装置时， 别的三种接地宜共用一级接地装置，其接地电阴不应不不大于其中最小值，并规定采用防止反击办法。普通规定综合接地极阻值不大于1欧姆。
对直流工作接地有特殊规定需单独设立接地装置计算机系统，其接地电阻值及与其她接地装置接地体之间距离，应按计算机系统及关于规范需要拟定。本设计采用单独设立逻辑接地极，阻值不大于1欧姆。计算机系统接地应采用单点接地不适当采用等电位办法。
当各种计算机共用一级接地装置时，宜将各计算机系统分别采用接地线与接地体连接。
2、机房防雷及防过电压系统
机房供电为TN-S系统（三相五线制），总进线为埋地引入总配电室，当前中心机房配电是由总配电室引入。依照国际防雷系统规定，应将大厦需要保护空 间划为不同防雷区，以拟定各某些空间不同雷闪电磁脉冲严重限度和相应防护办法。根据防雷设计原理，大厦防雷保护分为三级：
1）电源防雷及过电压一级保护：在总配电总电源输入并联防雷器一组作为总电源一级防雷及过电压保护。
2）电源防雷及过电压二级保护：在每一种楼层配电柜或中心机房主配电柜总进线开关并联一组防雷器，作为电源二级防雷及电压保护。
3）电源防雷及过电压三级保护：在中心机房UPS输出（入）母线上或在重要计算机负荷上并联一组防雷器，作为电源三级防雷及过电压保护。
依照以上状况，中心机房防雷及过电压保护采用二级保护方式，即在UPS输入母线上加装并联防雷器一组。完毕对UPS设备及UPS负荷保护。
如针对雷区，为了保证供电可靠性，加强防雷效果，可增长一台多级避雷器，在防雷方面有更佳效果。

第五章 机房空气调节系统阐明
一、系统选取
空气调节重要目是为机房中人员及设备提供一种安全舒服工作环境。随着社会信息化高速发展、计算机功能范畴日趋扩大，机房作为电子系统信息管 理、互换和解决中枢，其重要性和特殊性不言而喻。因而，通过空气调节为机房设备创造一种可靠、稳定运营工作环境便显得尤为重要；同步，适应人性化管理 规定，为机房工作人员营造一种良好舒服工作环境，对系统效率充分发挥也是同等重要。
依照国家对机房设计和建设关于规范详细规定，结合广安地区详细环境条件，并重要考虑到机房对温湿度、控制空气含尘量及空气新鲜度规定重要性和独特 性，设计以为其对环境状况特殊规定如：要对温度、湿度、干净度、空气流速等采用每天24小时，每年365天不间断精准严格控制，这不是普通民用 或商用空调设备所能满足。因而，为了保证机房环境最大限度安全性和可靠性，设计以为必要选用用高效能、高敏捷度机房专用精密恒温恒湿空调系统。
二、负荷计算及设备选型
1. 负荷计算
依照机房内部区域划分和各区域功能不同，空调系统总控制面积为90m2，重要涉及主控主机室、空调配电室、外围设备室和监控室等不同工作区间。机房内空调系统负荷重要涉及：
l 设备冷负荷
l 照明冷负荷
l 外窗辐射热和窗体传热冷负荷；
l 外墙和屋顶传热冷负荷；
l 人体冷负荷及湿负荷。
由于机房窗户采用8mm厚玻璃进行二次封闭，内部有窗帘阻隔，地面又做保温解决，内部人员数量和流动性都很小，同步依照有关资料简介和实际测算，机房内空 调负荷重要来自于其中设备和照明发热，约占其负荷总量70~80%，所觉得简化计算设计只对设备和照明发热进行计算，而其他类型负荷只进行恰当 估算。
2. 系统设备选型
（1） 设备选型
空调系统，对于机房内部环境温度、湿度、空气干净度以及空气流动速度等，都起着至关重要作用，针对气温相对较高，湿度较大，机房内设备一年四季又规定持续正常运营，因此必要依照这种实际建立一套完整可行且具备良好安全保证空气调节系统。
l 在系统选型时既要考虑满足负荷规定，又要考虑系统安全可靠。依照上述计算既可以选取一台制冷量较大2匹海尔柜式空调：
l 智能化精密控制；
l 模块化构造；
l 高效节能环保；
l 安装维修简朴以便；
l 体积小重量轻。
此外，该空调机组，系统控制器依照工作人员设定温湿度和室内空气温湿度状态，自动调节压缩机和风冷冷凝器工作状态。保证能耗最低。
（2） 其他阐明
空调室外机与内机之间水平距离不能不不大于25m，若其安放位置高于内机，则垂直高度不能不不大于15m，反之，则不能不不大于5m。
为满足空调机加湿用水需求，如果本地水质较硬，空调机进水需做软化技术解决。大楼如有中央空调机组，其用水如已做软化解决且符合机房专用空调厂商规定，可直接引用，以节约造价。否则需另加装软水器。
空调机要有完整上下水系统，以满足加湿器和除湿器需要。管路敷设位置需依照现场条件拟定，并且下水管直径和坡度应足够大，以免管道堵塞。
每个空调机下部均应设防水堰、地漏、下水管，以便在空调加湿器漏水或水管破裂后，保证机房内设备和设施安全。

第六章 机房安全感应门禁系统阐明
一、概述
随着社会进步，时代发展，人们意识形态变化，对于安全、以便身份认证技术变得越来越急迫，安全防范项目越来越受到注重。监控、防盗、门禁在各个地区、各个领域均得到不同限度应用。
然而，监控系统、防盗系统独立工作，均具备一定局限性。要想从主线上解决安全问题，就要从最基本方面作起。首要条件就是必要可以控制能随意进出安全防范区人数量。进入安全防范区域内人数量减少，安全系数必然会同步增大。
本设计在主机室入口处和运营区入口均设计了门禁系统。该系统重要是用来进行内部人员出入门通道控制，使用以便，安全可靠。
设计采用了无接触感应卡开门方式，即感应式门禁系统方案。
二、系统设计技术规定
1. 门禁系统规定安全、可靠，符合消防技术规定；在断电时，大门为启动状态；大门启动，响应速度快。
2. 大门启动响应速度普通状况下规定不大于1秒，整个系统在高峰开门时，最大延时不能超过3秒。
3. 系统管理操作为中文菜单，除系统管理员外，其她任何人无权更改系统数据和实时数据。
4. 在系统或读卡器浮现故障时，应能及时、以便地启动大门。
5. 对每个工作人员可进行开门权限设立，涉及启动大门和启动时间。
6. 对所有出入信息，可随时地准时间、大门、人员进行查询和记录。
7. 具备考勤功能。
8. 可以实现多人开锁功能。

第七章 机房中心监控大屏安装阐明
本方案是为4X4大屏拼界系统而设计。依照现场状况及顾客功能需求，本系统由如下某些构成：
1、显示系统——DID高清液晶墙
由4个46寸三星高清工业DID液晶屏幕拼接单元构成。系统全硬件构造，超薄窄边设计纯平面显示、极高显示辨别率、画面细腻、更宽视角、内容丰富显示面积大、体积小、厚度薄、重量轻、无辐射、低功耗、高显示效率顾客任意控制画中画模式、图像可实时叠加跨屏漫游启动时间不大于10秒钟，可24小时持续工作高稳定性、开机及时工作、可任意断电亮度均匀，影像稳定不闪烁， DID与TV和PC液晶屏相比，DID液晶屏拥有更高亮度。TV或PC液晶屏亮度普通只有250~300cd/m2，而DID液晶屏亮度可以达到700 cd/m2以上。
2、图形解决系统
实现信号单屏显示、任意开窗口、任意漫游、远程信号投放及远程控制等。
3、信号切换系统
用于对现场信号源实现自由传送。所有信号并行实时解决
集成RGB、VGA、复合视频、DVI信号输入
4、中心控制系统
用于控制显示系统、信号切换系统、环境控制、DVD、录象机等功能控制。支持多路RGB、VGA、DVI信号实时显示
5、信号源系统
信号源涉及视频信号、电脑信号、网络信号几某些构成。
6、系统使用寿命
先进屏幕功能，稳定运营寿合超长，维护成本低普通NB、PC及TV使用LCD液晶屏其背光源使用寿命为1万至3万小时，而DID LCD液晶屏背光源使用寿命均可达5-10万小时以上，这就保证了拼接显示屏使用每片液晶屏在长时间使用后亮度、对比度和色度一致性，并且保证显示屏使用寿命不低于6万小时。

第八章 机房设备清单及报价
　 项目
内容
设备或材料
品牌、规格和技术描述

数量

单价

单位

共计
机房装修
主房区装修
吊顶
中外合资公司生产，知名品牌。微孔铝质棚板，600*600mm*0.6mm。TILU*600型，聚酯烤漆，微孔直径2.8mm，孔四周为光边。
120
100
m2
1
地面，全钢抗静电活动地板
600*600*35mm,无边。贴面：进口贴面；厚度：35mm±0.2mm；规格 600×600mm±0.2mm；成分(填料)：水泥加化泡剂、进口钢板；集中承受力：454KG/M2；均布载荷：5672KG/M2；面层：HPL；地板升限：约90-380mm；重量：13.5KG/块；阻燃性：符合91－1961国际原则；防火性能：D.M.26.06.1984:一级；噪音：45DB；电阻抗：1*106—1*109Ω；地板出风口规格：600×600×35MM。采用进口冷轧硬质钢板，上板钢厚1.0—1.2mm，下板钢厚0.8mm，上下钢板间采用点焊技术使整板构造牢固。底面是钢制六角杯形，抗压抗冲击，承载力强。均布载荷达到5.67吨/平方。内部填充是发泡水泥，使整板重量适度，吸音、隔热、防火性能。板底部采用防静电颗粒喷塑，不易刮落，抗静电效果好。板面是抗静电超耐磨三聚氰胺贴面，厚度达1.2mm，实验室测量耐磨达4000转以上。有效期达以上。

120

300
m2
36000
电控防盗门
依照规定购买或制作。
1
4500
个
4500
电子门禁系统
IC射频集中网络控制（含50个电子钥匙）
1
6700
套
6700
机柜
1000*900*
2
6500
个
13000

包门刷漆打墙等

1
40000
次
40000
供配电
配电柜总一套GGD柜
市电配电柜
国际国内知名品牌。负责空调、照明、机房内设电源插座及机房扩展备份用电控制。原则，含互投装置。
1
8500
套
16000
UPS配电柜
国际知名品牌。20路，支持三路以上电压电流批示。
1
3500
机柜专用
分支配电柜
国际知名品牌。设计10条回路：服务器回路2条，监控报警回路1条，互换机回路2条，工作站回路2条，消防回路1条，备用回路2条。
1
4000
开关
四联、双联、开关箱开关
10A；250V。
20
85
套
1700
管线工程
进机房电缆
国内知名品牌。国标。380V，220V，ZR-VV3*35+2，
200
15
米
3000
塑铜线
国内知名品牌。
1000
5
米
5000
照明系统
寻常照明
三管格栅日光灯
600*600，飞利浦电子整流器及灯管寿命不不大于1万小时，功率因数不不大于0.95；铝制栅格。国家级节能产品。
12
550
套
6600
应急照
格栅日光灯
国内知名品牌。照度为60LU其她
12
240
套

2880

防雷系统
一级、二级防雷
防雷器
国内知名品牌。铜排接地不大于1欧姆，三级防雷（第一、二级并构），电压保护级别IP20:Up：0.9/1.2KV产品通过CQC、CE、ROHS、UL、 ISO9000认证，GPU1系列产品
1
17800
套
17800
空开
32A/ 3P空开，国际知名品牌，认证产品。能与防雷器配套。构造先进、性能可靠、分断能力高、外形美观小巧；壳体和三部件采用耐冲击、高阻燃材料构成；符合IEC60898和GB10963等原则；额定电压：交流50Hz或60Hz，额定电压400V如下；额定电流32A；极数：3P。
20
110
套
2200
三级防雷
插座
国际知名品牌，认证产品。。工作电压 UN：230V（50-60HZ）；最大可持续工作电压 UC：255V～；LPZ区：2→3；符合DIN VDE0675/6（11.89）A1,A2/IEC 61643-1 ：D级/ class III；额定负载电流 IL：16A；最大输出功率 Pma其她：3600W；额定放电电流 In(8/20)：2.5KA；最大放电电流 Ima其她（8/20）：7KA；电压保护水平 UP L-N：1.0KV；UP L/N-PE：1.5KV；响应时间 TA：＜25 ns；最大地线连接线径 q：2.5mm2；连接线长度 L：2.0m。
100
180
个
1800
防雷系统
地网

100
12
米　
1200　
综合布线
含管线等，知名品牌，用桥架，PVC管，千兆网线
1

批

理线架 接线盒等
1
3000
套
3000

PDU
国际知名品牌。8口 16A，最大输入电流：16A； 输出插座规格：多用孔； 输出插座数量：6个； 输出电流额定:10A；外观尺寸（mm）：430×66×66；工作温度（℃）：0-45。
2
600
个
1200

UPS
APC Surt20KUX，20kv/4H工频在线式， 32只MPC12V/65A,电池，4个电池柜，散力架
1
36000
套
36000
拼接大屏幕

DID
屏幕辨别率1366×768P激活显示面积1018.08(H)X 572.67(V) 刷新频率 120Hz显示颜色10bit – 10亿色彩信号格式NTSC、PAL、480P、576P、720P、1080I、1080P
4
38000
套
15
监视器

三星
22寸原则LED，获中华人民共和国公司产品创新设计大奖；全亮面外形，水晶边框璀璨夺目，晶艳四射；纤薄潮流造型&中华人民共和国风花纹设计；PWM调光技术，5000000：1对比度 ；GTG 2ms极速响应时间，杜绝拖影四种情景快捷模式。
24
3500
台
84000

三星矩阵
8路VGA
1
1
套
1

控制线材
VGA数据线。电源控制线等
1
1000
批
1000

硬盘
1000G高速监控专用
20
850
个
17000
电视墙

钢制 按需定制 长7米高2.6米宽0.5米
1
19000
套
19000
操作台

钢制 按需定制
1
6000
套
6000
红外摄像机

黑鹰
1/3 sony 480TVL 机芯；0.01LUX；标配8MM CS F1.2 IR镜头；可选配6/12/16MM；12VDC电源；红外输出功率为1700mW；波长850nm；红外发现距离50-60米

5
2300
个
11500
后备电源

山特UPS
12V-65AH.断电后供机房续航6个小时
1
36000
套
36000
总计

552080
