语言教室建设专项方案.doc

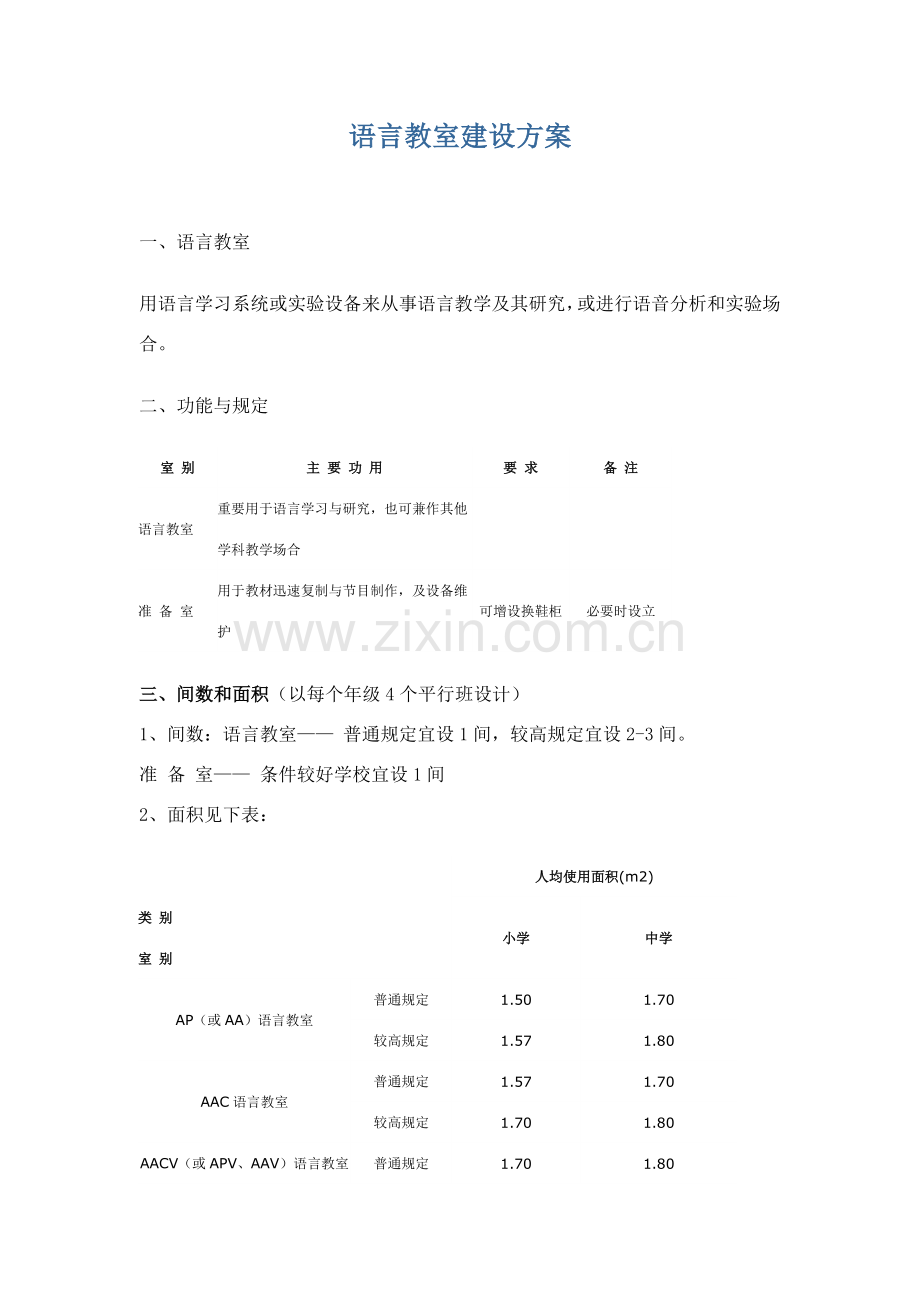

语言教室建设方案

一、语言教室
用语言学习系统或实验设备来从事语言教学及其研究，或进行语音分析和实验场合。
二、功能与规定
室 别
主 要 功 用
要 求
备 注
语言教室
重要用于语言学习与研究，也可兼作其他学科教学场合

准 备 室
用于教材迅速复制与节目制作，及设备维护
可增设换鞋柜
必要时设立
三、间数和面积（以每个年级4个平行班设计）
1、间数：语言教室—— 普通规定宜设1间，较高规定宜设2-3间。
准 备 室—— 条件较好学校宜设1间
2、面积见下表：

类 别
室 别
人均使用面积(m2)
小学
中学
AP（或AA）语言教室
普通规定
1.50
1.70
较高规定
1.57
1.80
AAC语言教室
普通规定
1.57
1.70
较高规定
1.70
1.80
AACV（或APV、AAV）语言教室
普通规定
1.70
1.80
较高规定
1.80
2.00
准备室
普通规定
该室使用面积不适当不大于30.00 m2
较高规定
该室使用面积不适当不大于50.00 m2
注：平行班多学校，语言教室数量可恰当增长。
四、基本工作条件
1、电源：
三相四线制
三相：380×（1±10%）V
单相：220×（1±10%）V，电源频率50Hz
2、系统接地型式：按“TT系统”接地
3、环境温度：0℃－40℃
4、相对湿度：不不不大于90%
5、持续工作时间：不不大于8h
语言教室
（一）、环境规定
1、采光和照明
1.1、（AP、AA、AAC）语言教室：
课桌面上采光系数最低值不低于1.5%、玻地比不应低于1︰6。多雾地区（如重庆等）
课桌面上采光系数最低值不低于2%；
课桌面上平均照度值不应低于200Lx，其照度均匀度不应低于0.7。
1.2、（APV、AAV、AACV）语言教室：
课桌面上自然采光系数最低值不低于1.5%；
运用电视机进行教学时，课桌面人工照明平均照度应为60Lx±6 Lx,照度均匀度不应低于0.7；
室内应有防止灯光源在屏幕上产生反射眩光办法；
室内必要设有转暗设施和加强通风设施。
2、换气
每小时换气次数：小学不适当低于3次，中学不适当低于4次；
必要换气量：小学生不适当低于11m3/( h.人)，中学生不适当低于14m3/( h.人)；室内二氧化碳最高容许浓度为0.15%。
3、采暖地区采暖温度
在学习时间内，教室中部（距地面一米处）气温应为16℃～18℃，不适当超过20℃，相对湿度应为30%～80%，风速应在0.3m/s以
下；教室水平温差和垂直温差不适当超过2℃。
4、噪音：语言教室内噪音应不大于55dB。
5、语言教室应设立在没有强电磁辐射环境；
（二）、设计规定
1、语言教室宜设计在教学楼上层。应相对远离运动场、音乐教室、街道等声源较大场合。
2、语言教室应有吸音设计。
3、在教室内设立控制台时，第一排语言学习桌前沿与黑板水平距离不适当不大于2500mm；纵向走道宽度均不应不大于600mm，教室后部横向走道宽度不适当不大于600 mm。
4、语言学习桌端部与墙面（或突出墙面内壁柱及设备管道）净距离均不应不大于550mm；先后排语言学习桌净距离不适当不大于
600mm。
5、环形天线在室内规定采用暗线铺设。
6、多间音频感应类AP语言教室位置分布：各间不可垂直设在教学楼各层内；各间应水平设立，且两间之间应有足够距离，使其互相音频串扰不大于45dB。
DB-SZ06 数字化语言学习系统
产品优势：
第一， 采用大屏幕显示屏，取代五寸或三寸小液晶屏，以便读写，特别是写作考试.市场上自带小液晶屏产品虽然支持中英文输入，由于显示文字有限，普通只能做选取题。这款产品由于是直接用普通电脑彩显，可以显示整版内容（1800个中文，3600个西文）。学生不再长时间盯着小液晶屏，可以保护视力。
第二， 每个学生一台显示屏，一套键盘、鼠标。与电脑相似特点使本套产品不但易于操作，并增长学生学习兴趣。
第三， 采用嵌入式操作系统具备更高可靠性，终端可1秒钟迅速启动。稳定性和易维护性高于PC
第四， 双主控模式，数字主控机具备实时音频解决能力，并配有液晶显示和按键。不启动教师电脑状况下，实现节目广播（磁带、DVD、展台）、教师插话、示范和对讲功能。在计算机感染病毒、故障或只播放磁带、DVD时，保证正常上课。
系统特点：
1．系统基于原则TCP/IP网络通讯合同，并采用RTP技术，保证语音信号实时传送
2．学生终端自带显示屏接口，支持CRT/液晶显示屏。超大屏幕可彩色显示1850个中文、3700个西文。取代老式单色小尺寸液晶屏，避免了显示屏只作为教师电脑屏幕广播巨大挥霍，使点播菜单和文本都在显示屏输出，可视内容倍增
3．.具备USB接口，支持U盘读写(选配)
4．终端使用原则PS/2 键盘，实现听写、作文等文字输入，新增鼠标控制，操作更便捷
5．终端变速不变调播放，调节范畴达50%-200%
6．终端采用数字智能语言辨认技术，实现SP播放功能
7．系统支持2-4人讨论口语考试和全班问答口语考试

数字主控机（可脱离计算机独立授课）
系统拓扑图

详细功能简介：
一．教师某些

主控制软件界面
兼容模仿语音室功能，涵盖全通话、个别通话、组通话，组讨论、示范等老式功能。
多路节目播出，支持8路任意分组广播。
电子白板功能。当解说过程中遇到生词时候，或遇到大段文章时需要解释时，教师只要在软件上窗口输入文本，或是调入已有文档，学生端显示屏上就可即时显示，窗口同步滚动，支持手写输入。
自主学习，学生端能自主点播系统资源库音频、文本资料，或是调入考卷测验学习效果。在自习时间里，学生与学生之间可以互不干扰，各取所需，满足不同层次需求。
教学资源数字化、多元化，互联网上最新媒体素材可以即时播放，通过数字传播，到学生端依然能高品质回放。
动态设定学生点播范畴。由于点播资料库内容广泛，涉及课堂教材、科技、时事、文化、乃至休闲资料。教师有时需要让学生有针对性补充课外知识，若是完全开放，就有失初衷。在资料库目录中设定学生可以点播范畴，这种状况就能有效控制。
5级语音变速不变调。学生与否抱怨听力资料太难！听不懂？教学还得循序渐进，软件保持其原有发音音调，播放要慢要快，一种键轻松搞定。
实用无纸化考试功能，有支持两套试卷自由考试和随堂即时测验，自由考试模仿常规考试环境，学生可以按自己进度上下翻阅试卷和答题。考试成果实时分析、评估，将成果立即发给学生，并可打印输出
支持2人、4人讨论式口语考试，和全班问答式口语考试
可配原则PC键盘和鼠标，实现听写测验和写作功能。
自主测验，自习时间学生可调阅试题测验，软件自动打分。
1－4人同声翻译练习，教师和学生可选听原音任意一种翻译员。
实时监视，协助教师理解学生自习状况
教案试题制作，简朴以便。
数字节目循环播放、AB记忆播放
磁带转录成MP3文献，教学实况现场录音
学生呼喊显示
原则显示屏接口，可输出到CRT或LCD显示屏，中英文显示。
自由点播资源库音频素材，支持MP3和WAV两种格式，字幕同步显示
超级数字录音，录音时间可长达十小时以上，统一由教师机硬盘保存。
终端实现5级变速不变调播放，变速范畴高达±60%，效果明显
学生终端英译汉电子词典查询
播放过程SP控制，可实现SP、SSP、SPS模式播放。采用数字智能语言辨认技术，精确辨认句间间隙，完美实现跟读、复读功能。
A-B循环播放
8路节目选取收听，每个终端可依照学生状况分别控制播放进度
IP电话，自主学习期间，学生可拨号与其她同窗进行电话交谈练习。
128题原则化自由考试、口语会话考试，口语问答考试
支持PS/2原则键盘，可实现听写测验，和写作考试
支持鼠标
线路板所有SMT（表面贴）工艺，质量可靠。
支持终端接驳U盘功能，可以任意下载资料库音频和文本（选配功能）

三．学生管理
采用服务/客户网络模式，学生上机信息统一管理，不用每个教室都输入学生信息
支持点名功能，点名后，在教师端学生座位上即可实时显示姓名，以便教学
纯软件实现完善计费管理功能，再无需外挂计费模块，即节约您设备开支，又提高系统衔接性和可操作性。
技术指标
整体技术指标
整机容量
≤192座
采样辨别率
16bit
采样频率
44.1kHz
数据压缩方式
线性PCM、ADPCM、MP3
广播延迟
≤5ms
对讲延迟
≤5ms
声音断裂
无
通讯合同
基于以太网TCP/IP，100M
信噪比
>70db
频响
20-16KHZ±2db
串音衰减
>60db
立体声分离度
>60db
失真度
<3%
电源
AC220V 50HZ
环境温度
0°C-40°C
学生机技术指标
核心解决器
16位双核(ARM+DSP)嵌入式CPU
终端显示方式
原则VGA输出，在CRT或LCD上显示
终端显示辨别率
640×480
接口
支持鼠标、键盘
多媒体特性
支持文本、音频数据
频响
20-16KHZ±2db
串音衰减
>60db
立体声分离度
>60db
失真度
<3%
工作电压
9V
工作电流
200mA
耳机阻抗
8-16欧
话筒阻抗
200欧（动圈）
教室布局图

DB-SZ06型数字多媒体语言学习系统

序号
名称
型号及规格
单位
数量
备注
1
多媒体计算机
i3-3240T 4G内存 500G硬盘 百兆网卡 DVD DOS
台
1

2
教师副显示屏
19″
台
1

3
系统控制/服务软件
DB -SZ06A
套
1

4
数字语言互换机
D-Link 100M 24口
台
2

5
数字语言主控制器
DB-SZ06A
台
1

6
教师耳机话筒组
ECD-6KC
付
2

7
主录音机
DB -SZ进口电控机芯
台
2

8
教师主控制台
DB -SZ06A 豪华型
套
1

9
教师五轮转椅

张
1

10
学生数字终端
DB -SZ06A（带电源）
台
56

11
键盘、鼠标
套装
套
56

12
学生耳机话筒组
ECD-6KC
副
56

13
学生桌
DB -SZ06A铝木构造
张
56

14
音箱
Alse-78 200W
对
1

15
功放
步步高 (功率200W)
台
1

16
学生终端电源线
DB -SZ 9V 三芯线
套
1

17
学生显示屏
19
台
56

18
分派器
32口
台
2

19
视频信号线
DB -SZ06A
套
1

20
五类双胶线
超五类
套
1

21
施工材料
DB -SZ06A
套
1

22
总价
￥248000元(56座)
