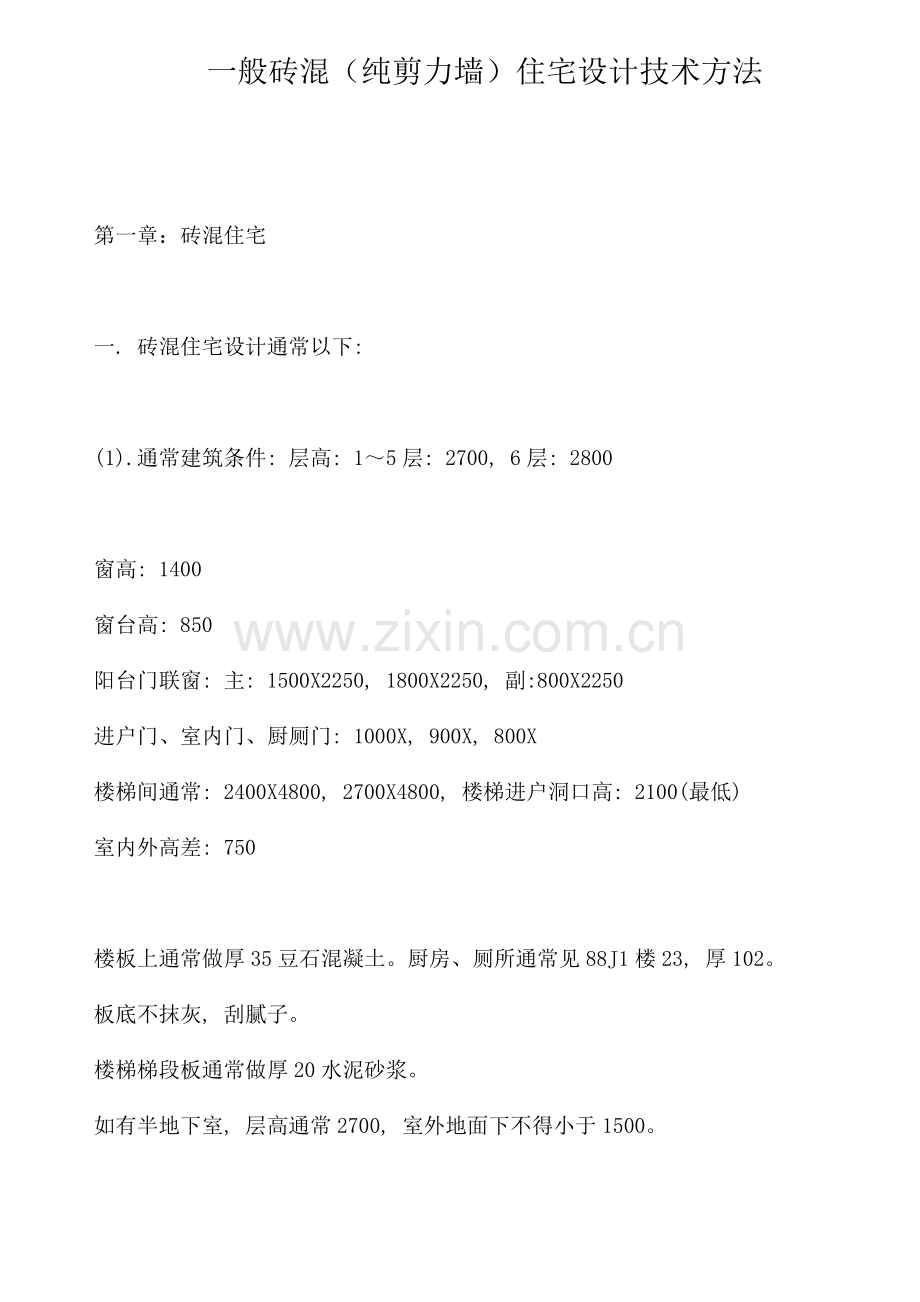

一般砖混（纯剪力墙）住宅设计技术方法

第一章：砖混住宅

一. 砖混住宅设计通常以下:

(1).通常建筑条件: 层高: 1～5层: 2700, 6层: 2800

窗高: 1400
窗台高: 850
阳台门联窗: 主: 1500X2250, 1800X2250, 副:800X2250
进户门、室内门、厨厕门: 1000X, 900X, 800X
楼梯间通常: 2400X4800, 2700X4800, 楼梯进户洞口高: 2100(最低)
室内外高差: 750

楼板上通常做厚35豆石混凝土。厨房、厕所通常见88J1楼23, 厚102。
板底不抹灰, 刮腻子。
楼梯梯段板通常做厚20水泥砂浆。
如有半地下室, 层高通常2700, 室外地面下不得小于1500。

(2).结构设计：

标注预制板块数和类型时, 不要采取对角线形式。因为此种方法易造成线交叉, 采取水平线或垂直线方法, 相同类型房间直接标房间类型号。可全楼统一编号。现浇板单独画出时可用对角线表示房间范围。楼梯间除四角外不得放结构柱(不然得凿预制构件)。结构柱所在位置不得放预制板(不得凿预制板), 做现浇带。部署预制板时尽可能采取宽为1180宽板, 但有水立管要求穿孔时, 有时应用880窄板, 留现浇板缝, 不采取凿宽板方法。
过梁和结构柱相联时应采取现浇过梁, 预制过梁通常采取小挑口。一至五层层高为2700, 外墙洞口高为: 850+1400=2250, 剩下450, 再减去35建筑作法, 只剩下 415, 对于≥1500洞口,或承重过梁, 过梁高为180, 415-180=235 即圈梁高度不得大于235, 如大于235, 则应圈梁兼过梁。对于≤1200洞口, 非承重过梁高为120, 415-120=295, 可部署预制过梁后做截面高度大于240圈梁。顶层因层高为2800, 通常情况下没问题。但顶层雨搭下要现浇圈梁, 圈梁较大, 就不用预制过梁了。在地震区应尽可能采取圈梁兼过梁。
板缝最好尽可能为40, 从房间里面墙往外面部署, 现浇板带留在靠窗处, 现浇板带宽最好≥200 (考虑水暖立管)。但假如结构上要求有整浇层时, 板缝应大于60。整浇层厚 50, 配双向φ6@250,混凝土 C20。
顶层提议采取现浇板，以处理顶层防水问题。
过梁通常采取: 360墙: 为一根120矩形加一根120带挑沿过梁, 造价低。结构柱最小: 240X180 纵筋最小: 4φ12。八度超出五层采取4φ14, 四角纵筋加大一级, 箍筋通常为 φ6@200, 在楼层高度上下1/6范围内间距加密一倍。圈梁最小: 120(高)X240 纵筋最小: 4φ10 箍筋通常为 φ6@200。基础圈梁最小: 180(高)X240 纵筋最小: 4φ12 箍筋通常为 φ6@200。

二.住宅荷载:

1. 通常为预制板, 上面35厚细石混凝土, 板下刮腻子 : 2.06+25*.035=2.94
活荷载: 1.5
2. 厨房、厕所通常见88J1楼23, 厚102, 重: 2.3 KN/M2, 板现浇, 再加上现浇板
重量, 活荷载: 2.0 , 比通常楼面低20
3. 楼梯间: 楼梯段、休息平台均预制, 按梯段折合成面荷载: 恒: 5.85, 活: 1.5
4. 屋面通常采取屋43:

屋43 重量: 2.92 KN/M2
────────────────────────────────
做法: 1. 防水层 0.35 KN/M2
2. 20厚1:2.5水泥砂浆找平层 0.40 KN/M2
3. 1:6水泥焦渣最低30,找坡2%垫层(按153厚计) 14*.153 2.14 KN/M2
4. 铺聚苯乙烯泡沫塑料板保温层(50厚) 0.03 KN/M2
5. 钢筋混凝土楼板

加预制板重量共: 2.92+2.06=4.98 , 活载: 0.70

荷载汇总:

(因浏览器不能识别汉字表格，假如您需要下面表格时，将其粘贴到文本
编辑器中即恢复正常）

┏━━━━━━┯━━━━━━━━┯━━━━━━━━━━━━┯━━━━━━┓
┃ │ 作法 │ 恒载(kN/M2) │活载(kN/M2 ┃
┠──────┼────────┼────────────┼──────┨
┃卧室、客厅、│ 预制板上35 │ 2.94(包含结构板) │ 1.5 ┃
┃ 起居室 │ 厚细石混凝土 │ │ ┃
┠──────┼────────┼────────────┼──────┨
┃ 厨房、厕所 │88J1楼23, 厚102 │ 2.30(不包含结构板) │ 2.0 ┃
┠──────┼────────┼────────────┼──────┨
┃ 楼梯间 │ 预制构件 │5.85(按梯段折合成面荷载)│ 1.5 ┃
┠──────┼────────┼────────────┼──────┨
┃ 屋面 │ 88J1屋43 │ 2.92(不包含结构板) │ 0.7 ┃
┗━━━━━━┷━━━━━━━━┷━━━━━━━━━━━━┷━━━━━━┛

三. 预制板选择:(非北京地域应依据多种房间荷载选择当地域预制板)

┏━━━━━━┯━━━━━━━━━━━━━━━━━━━━┓
┃ │KB18.1, KB18.(1), KB21.1, KB21.(1) ┃
┃卧室、客厅、│KB24.1, KB24.(1), KB27.1, KB27.(1) ┃
┃ │KB30.1, KB30.(1), KB33.1, KB33.(1) ┃
┃ 起居室 │KB36.2, KB36.(1), KB39.2, KB39.(1) ┃
┃ │KB42.2, KB42.(2) ┃
┠──────┼────────────────────┨
┃ │KB18.1, KB18.(1), KB21.1, KB21.(1) ┃
┃ │KB24.1, KB24.(1), KB27.1, KB27.(1) ┃
┃ 屋面 │KB30.2, KB30.(1), KB33.2, KB33.(1) ┃
┃ │KB36.3, KB36.(2), KB39.3, KB39.(2) ┃
┃ │KB42.2, KB42.(2) ┃
┗━━━━━━┷━━━━━━━━━━━━━━━━━━━━┛

四. 板缝配筋:

通常住宅跨度均小于 4200 , 板缝配筋(板缝高130):

楼面: 荷载设计值: 1.2*25*(.13+.035)+1.4*1.5=7.05 KN/M2

屋面: 按屋43, 恒为 25*.13+2.92=6.17
荷载设计值: 1.2*6.17+1.4*0.7=8.384 KN/M2

板缝配筋表:
┏━━━┯━━━━┯━━━━┯━━━━┯━━━━┯━━━━┓
┃ 跨度 │ 1.80 │ 2.10 │ 2.40 │ 2.70 │ 3.00 ┃
┠───┼────┼────┼────┼────┼────┨
┃ 卧室 │φ8@200 │φ8@200 │φ8@200 │φ8@170 │φ8@140 ┃
┠───┼────┼────┼────┼────┼────┨
┃ 屋面 │φ8@200 │φ8@200 │φ8@180 │φ8@140 │φ8@110 ┃
┗━━━┷━━━━┷━━━━┷━━━━┷━━━━┷━━━━┛

┏━━━┯━━━━┯━━━━┯━━━━┯━━━━┓
┃ 跨度 │ 3.30 │ 3.60 │ 3.90 │ 4.20 ┃
┠───┼────┼────┼────┼────┨
┃ 卧室 │φ10@180│φ10@150│φ10@125│φ10@100┃
┠───┼────┼────┼────┼────┨
┃ 屋面 │φ10@150│φ10@125│φ10@100│φ12@125┃
┗━━━┷━━━━┷━━━━┷━━━━┷━━━━┛

五. 过梁配筋:

240墙洞口过梁配筋(非承重): 仅考虑过梁自重和1/3跨度高墙重,
计算长度取1.05净跨度, 截面: 240X180, 自重: 25*.24*.18=1.08
如:2.1米跨: M= 1.2*(1.08+5.24*.7)*2.21*2.21/8=3.48
as= 3.48*1000000/11/240/145/145=0.063
rs= 0.967
As= 3.48*1000000/(0.967*210*145)=118.18

┏━━━━━━━┯━━┯━━┯━━━┯━━━┯━━━┯━━━┯━━━┯━━━┓
┃ │0.60│0.75│ 0.90 │ 1.00 │ 1.20 │ 1.50 │ 1.80 │ 2.10 ┃
┠───────┼──┼──┼───┼───┼───┼───┼───┼───┨
┃ 弯矩(kN-M) │0.12│0.22│ 0.36 │ 0.46 │ 0.76 │ 1.39 │ 2.26 │ 3.48 ┃
┠───────┼──┼──┼───┼───┼───┼───┼───┼───┨
┃钢筋面积(MM2) │4.19│7.39│11.88 │15.18 │25.13 │46.25 │75.73 │118.2 ┃
┠───────┼──┼──┼───┼───┼───┼───┼───┼───┨
┃ 实际配筋 │2φ6│2φ6│ 2φ6 │ 2φ6 │ 2φ6 │ 2φ6 │2φ8 │2φ10 ┃
┗━━━━━━━┷━━┷━━┷━━━┷━━━┷━━━┷━━━┷━━━┷━━━┛

六. 顶层, 为预防墙体裂缝, 可采取以下方法: 保温层聚苯板由45加厚, 圈梁加厚, 钢筋直径加大。架设隔热层, 不采取现浇板带加预制板(为了挑檐抗倾覆)方法。端头山、纵墙（宽度B/4范围）在过梁以上范围内加钢筋网片。

七. 楼梯间墙体水平支撑较弱，顶层墙体较高，在8度和9度时，顶层楼梯间横墙和外墙宜沿墙高每隔500设2φ6通长筋，9度时，在休息平台处宜增设一钢筋带。

八. 跃层住宅六层上跃层楼梯，通常放在客厅楼板上，而通常情况下其下又不许可加梁，能够在楼梯下加暗梁（板）方法处理。即：

1.假如楼梯和厅现浇板短向平行，能够认为现浇板一部分也是楼梯一部分，钢筋迭加。但要注意迭加后钢筋间距不要过小。
2.假如楼梯和厅现浇板长向平行，则在现浇板短向在楼梯下加暗梁或板下附加筋。暗梁宽度或板下附加筋放置宽度为局部荷载下有效分布宽度(见荷载规范附录二)。

九. 当纵墙抗震验算不过时，可将内纵墙改为140厚钢筋混凝土墙，造价虽略增高，但可在建筑面积不变情况下增加使用面积。

十. 其它注意事项请参考本人另一篇文章《 一般砖混结构设计纪要》。

第二章：纯剪力墙住宅 (Version 0.2)

相关绘图：应在建筑图基础上画结构图，轴线、墙体等不应结构再画，应使用外部引用。

一. 相关基础平面图：1.底板下降处（如电梯间、水箱间、厕所水房集水坑）应画详图，小集水坑如400X400X300可将板消弱，无须单独处理。应注意两个集水坑可能集中在一起或离墙较近处集水坑可能坡出墙面。注意集水坑盖板高度应和地面等高（厕所水房常垫起来）。靠墙处集水坑应画两个剖面，下降处底板斜坡应注角度，宜注角度，不注坡长，剖面只画结构，配筋同底板筋。应将大部分钢筋拉通，仅大房间附加钢筋（包含上下铁），附加筋应标出作用范围，如从12轴到14轴。底板钢筋上铁向下锚固，锚固长度为从墙边锚入15d。下铁考虑承受一定弯距，向上锚固40d。外侧墙体钢筋锚固：锚入板底，直段长度200。注明暗柱锚入底板长度，为施工方便，可加200直段。门洞口下暗梁取值：宽度=墙厚+2倍底板h0，窗洞口下取窗底至基底和门下暗梁较小值。基础出挑板分布筋应改为直径12或14，不采取通长筋。电梯底座不落地时，板厚应取300，钢筋应留余量，通常可取14@150。基础底板出挑时，窗井处应认为已经出挑，非窗井处做挑板，可出挑1至1.2m.

二. 应避免将大梁穿过较大房间，在住宅中严禁梁穿房间。
三. 高层剪力墙结构，当窗下墙改为填充墙时，周期可延长并节省造价。(剪力墙拆模后应立即砌填充墙)

四. 相关洞口连梁：以下处应注意：1.人防内厕所、水房等，因为使用要求通常要垫起来，故此处洞口要抬高增大，造成其上连梁和通常梁不一样。2.剪刀梯入口处连梁，因为休息平台板做法通常只有20厚，比通常楼板处较薄，此处连梁应按休息平台标高考虑。3.跃层、楼梯间出屋面处洞口通常要抬高，其上下连梁不一样。4.首层有窗井处因窗井采光要求可能将其上阳台及洞口抬高，造成上、下连梁不一样。5.其它有门槛处上下连梁不一样于通常连梁。

五. 连梁配筋可取各层一致，当超筋时可采取：1.将连梁断面减小，按一般梁计算。2.将连梁刚度折减系数调低，合适增大墙体配筋。3.将连梁配筋配至最大配筋，并用其能承受剪力计算弯距和纵筋。4.长宽比小于2连梁能承受最大剪力取值较低，宜避免使用。

六. 相关墙体：
(1).小墙肢长度不宜小于3b，并按柱子配筋，轴压比小于0.6。大于4b墙肢按剪力墙计算和配筋。
(2).长度大于8米墙体应开施工洞，并用砖砌堵。两户以后可能打通墙体应开洞预留。阳台门联窗下墙体应采取轻体墙砌筑。
(3).相关墙体暗柱：尽可能暗柱是暗柱，墙是墙，不采取大暗柱，暗柱相迭也没关系。注明暗柱纵筋连接方法。
(4).一级剪力墙应验算水平施工缝抗滑移。当地下开洞（窗井处）和地上开洞错开时，应加暗框架，在地面处加通长连梁，起到托梁作用。而且合适考虑两个洞口连梁按一个大洞口计算，最底下连梁要能承受五层左右错洞墙肢垂直作用力。
(5).墙体分布筋，地上部分和地下部分墙水平筋均在外。洞口错开时，应将连梁锚入暗柱内，作成暗框架。

七. 屋顶退台内收，而内收墙体下面并无剪力墙，可采取：如有条件，做上反梁，不然采取轻墙直接作用在板上。上层加梁来承受顶板荷载。

八. 用SATWE软件计算时，长宽比小于4墙肢按异型柱输入，或忽略小墙肢配筋。长高比大于4连梁按一般梁输入。

九. 说明剪力墙加强区范围。说明剪力墙拉筋为φ6@600，加强区为φ6@400。
十. 人防通风井上应有盖板。
十一. 厨厕间楼板上通风洞，从一层顶板处开始留，一直穿出屋面。厕所通风洞为350X650，厨房为450X750，在楼板洞边加角钢，通风洞管块架在角钢上，一层托一层。
