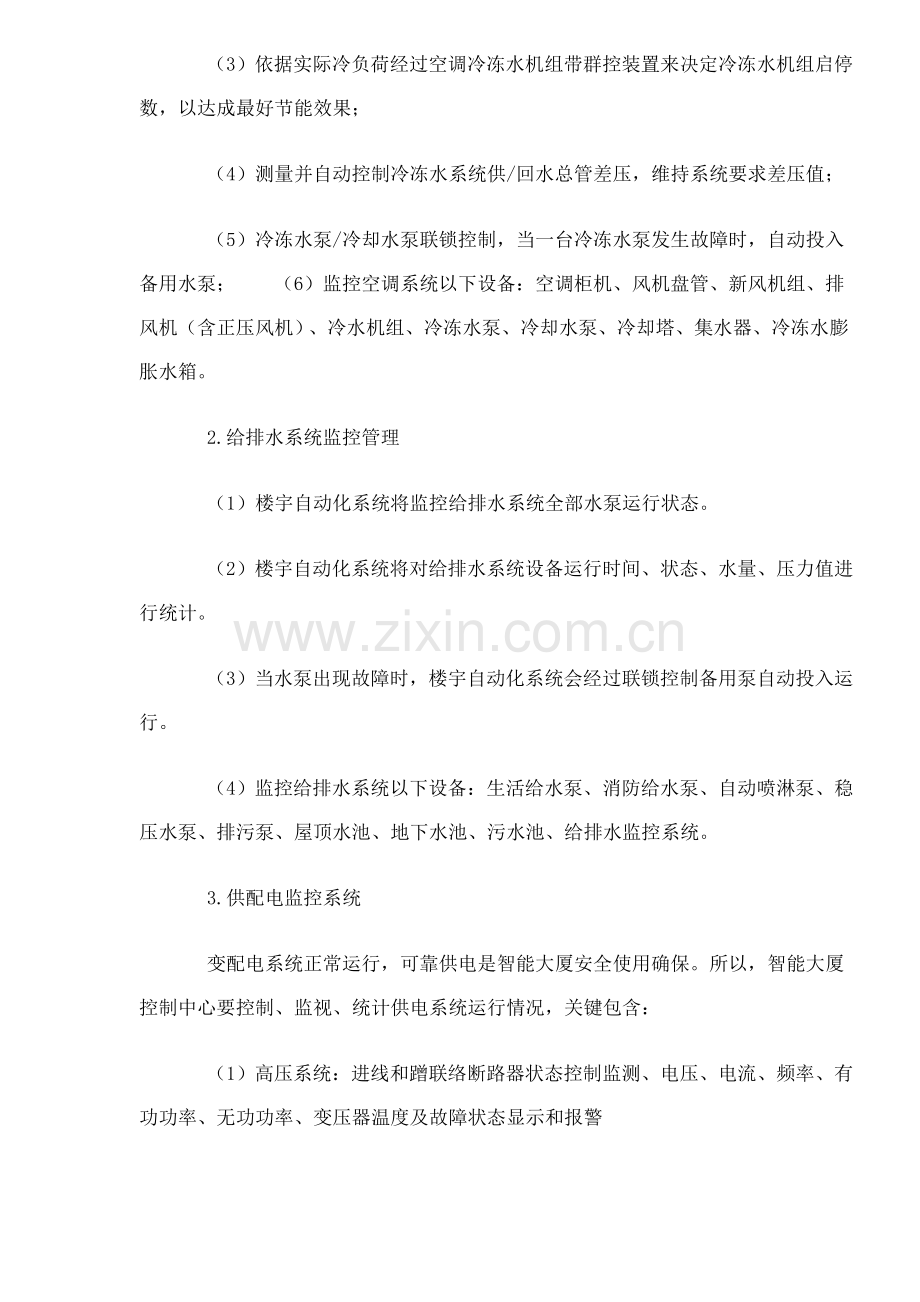

建筑物楼宇自动化和综合布线系统设计一、概述 建筑物楼宇自动化系统和综合布线系统是智能建筑关键组成部分，它关系到智能建筑智能化程度及水平。楼宇自动化系统是将建筑物内电力、照明、空调、给排水、防灾、保安、车库管理等设备或系统以集中监视、控制和管理为目标，组成综合系统。综合布线系统是建筑物内部之间传输网络，它能使建筑物内部语音、数据通信设备、信息交换设备、建筑物物业管理及建筑物自动化管理等系统相互相连，也能使建筑物内通信网络设备和外部通信网络相连。 二、楼宇自动化系统 楼宇自动化系统是利用计算机数据处理、自动测量及控制技术，对智能建筑内多种分散机电设备、消防和保安设备装置进行自动控制和统一管理，充足体？quot；集中管理、分散控制这一智能建筑最新控制理念及节省能源，提升工效目标。 （一）楼宇自动化系统将实现以下关键功效： 1.中央空调系统监控管理 （1）监视控制整个大厦空调系统（包含：风机盘管控制、冷热水泵旁通控制、冷却水塔进水控制等； （2）经过冷冻水供/回水温度和流量测量、自动计算出空调系统冷负荷，并在楼宇自动化系统CRT上显示； （3）依据实际冷负荷经过空调冷冻水机组带群控装置来决定冷冻水机组启停数，以达成最好节能效果； （4）测量并自动控制冷冻水系统供/回水总管差压，维持系统要求差压值； （5）冷冻水泵/冷却水泵联锁控制，当一台冷冻水泵发生故障时，自动投入备用水泵；（6）监控空调系统以下设备：空调柜机、风机盘管、新风机组、排风机（含正压风机）、冷水机组、冷冻水泵、冷却水泵、冷却塔、集水器、冷冻水膨胀水箱。 2.给排水系统监控管理 （1）楼宇自动化系统将监控给排水系统全部水泵运行状态。 （2）楼宇自动化系统将对给排水系统设备运行时间、状态、水量、压力值进行统计。 （3）当水泵出现故障时，楼宇自动化系统会经过联锁控制备用泵自动投入运行。 （4）监控给排水系统以下设备：生活给水泵、消防给水泵、自动喷淋泵、稳压水泵、排污泵、屋顶水池、地下水池、污水池、给排水监控系统。 3.供配电监控系统 变配电系统正常运行，可靠供电是智能大厦安全使用确保。所以，智能大厦控制中心要控制、监视、统计供电系统运行情况，关键包含： （1）高压系统：进线和蹭联络断路器状态控制监测、电压、电流、频率、有功功率、无功功率、变压器温度及故障状态显示和报警 （2）低压系统：进线和联络断路器状态控制监测、电压、电流、功率因数、关键输出支路断路状态监控、故障情况显示、报警； （3）直流系统：交流电源主进线断路器控制、直流输出、电压、电流及故障状态显示报警 （4）发电机系统：发电机开启、供电、主断路器状态、电压、电流、频率、转速、油箱位高低、水温等显示、故障报警、断路器状态控制 （5）照明系统：依据大厦内使用功效、分成不一样区域照明，如办公室照明、走廊照明、大厦立面照明、航空障碍灯照明、室外环境照明等，根据时间次序及使用需要，由中央监控系统控制开、关状态，故障显示。 4.保安自动化系统 楼宇自动化系统将监控保安系统以下设备：门禁系统、闭路电视系统、防盗报警系统、巡更系统。 5.能量管理 楼宇自动化系统将对整个大楼用水量、用电量进行计量累计。 6.各类参数超限时，进行声光报警 （二）楼宇自动化系统硬件、软件配置 1.楼宇自动化系统硬件关键由下列几部分组成： （1）建筑物监视系统：提供一个以window NT环境下人机接口界面，为工程师提供给用程序编制平台，为操作人员提供直观和快捷操作界面。中央管理机实现对个系统集中监测、管理和最优控制。 （2）建筑物控制系统：对所需模拟量输入/输出（AI/AO）和数字量输入/输出（DI/DO）进行现场监视和控制。 （3）建筑物防火及保安系统：实现出入控制，保安监视和控制，集成摄像控制，火灾报警等功效。 （4）分布式输入/输出模块：将所需模拟量信号和数字量信号引入楼宇自动化系统并进行A/D转换，将所需模拟量和数字量从楼宇自动化系统引出并进行D/A转换以后引至各类实施机构。 （5）智能化房间控制系统：实现可靠单一房间温度控制和空气流量控制，经过诸如加压/减压，夜间净化，早晨预热和终端调整风量等方法以最大程度地节省能源。 2.楼宇自动化系统软件配置有： （1）身份判别软件：只有操作员身份密码，才能行使操作员职责范围内指令。 （2）常规统计软件：负责常规统计资料处理、显示、打印。 （3）节能控制软件：依据室外温度相对湿度，充足发挥自然潜力，控制空调系统运行、节省能源。 （4）运行时间累计、维修统计软件：在设备累计运行时间超出设定值时，进行报警，这是供预防性维修保养用。 （5）故障汇报软件：负责设备故障报警，和故障显示和打印统计。 （6）最大负荷限制软件：当实际负荷超出额定极限值时，发出报警信号，同时切除预定能够切断负荷，降低电费开支。 三、综合布线系统 结构化综合布线是将大厦中办公自动化、通信自动化、楼宇管理自动化综合成一个结构统一材料相同、统一管理完整体系。它利用高品质无屏蔽双绞线替换传统同轴电缆和专用线缆，处理了数据高速传输、降低线间串扰和电磁辐射干扰等难题。利用型号齐全适配器，将弱电系统纳入到结构化综合布线系统中来。它组成关键有： （1）工作区布线：把终端设备连接到信息插座，通常是永久性。 （2）水平布线子系统：从楼层配线架至各信息插座，包含信息插座、水平电缆（光缆）及其它在楼层配线架上机械终端、插接软线和跳线。 （3）主干线系统：指设备间（主配线架）至配线间（楼层配线架）之间主干电缆及配线设备。 （4）通信引出端（信息插座）：每个工作区宜设两个或两个以上信息插座，其中最少有一个作为数据通信用。 （5）接口：每个布线子系统端部全部有对应接口，用以连接相关设备，如电话主机、主计算机、信息插座等。 （6）设备间：是安装网络进出线设备、互联设备、主机设备和保护设备用房，应有足够安装空间。应靠近弱电竖井设置。 （7）配线间（交换间）：每层配线间数量按和最远点信息插座距离小于75m配置。配线间内设备为有源设备，就设电源插座（AC220V）。 四、楼宇自动化系统和综合布线 系统应用 茂名某生产调度大楼是一座专业性强、技术性很高建筑，首先机电设备多，技术性能复杂，管理工作已非人能就对；其次舒适工作环境和有效管理是提升生产力和降低成本有效确保，所以本大楼自动化系统和综合布线系统均要求较为优异。 1.楼宇自动化系统选择当今最新技术、系统操作灵活美国HONEYWELL企业生产EXCEL5000系统。该系统是一个高度集成化楼宇自动化系统，系统中各个设备能够交互作用，以符合集成化要求，可把空调自控、节能管理、照明控制、出入控制、防火和保安等多个系统综合线一个网络。 2.综合布线系统： 该调度大楼综合布线设计应含有开放性、灵活性、可扩性，依据业主使用要求设计有语音、数据、保安、对讲传呼系统，用铜芯线缆组网。系统工作站（区）信息终端每20m2 34个，每个信息终端全部有独立水平配线电缆（4对排屏蔽又绞电缆）引至楼层配线架，每一个工作站干线电缆不少于3对双 绞线。 总而言之，楼宇自动化系统和综合布线系统在中国实施还是处于起步阶段，还有很多不健全及不完善之处，值得我们电气工作者不停探索、探讨。
