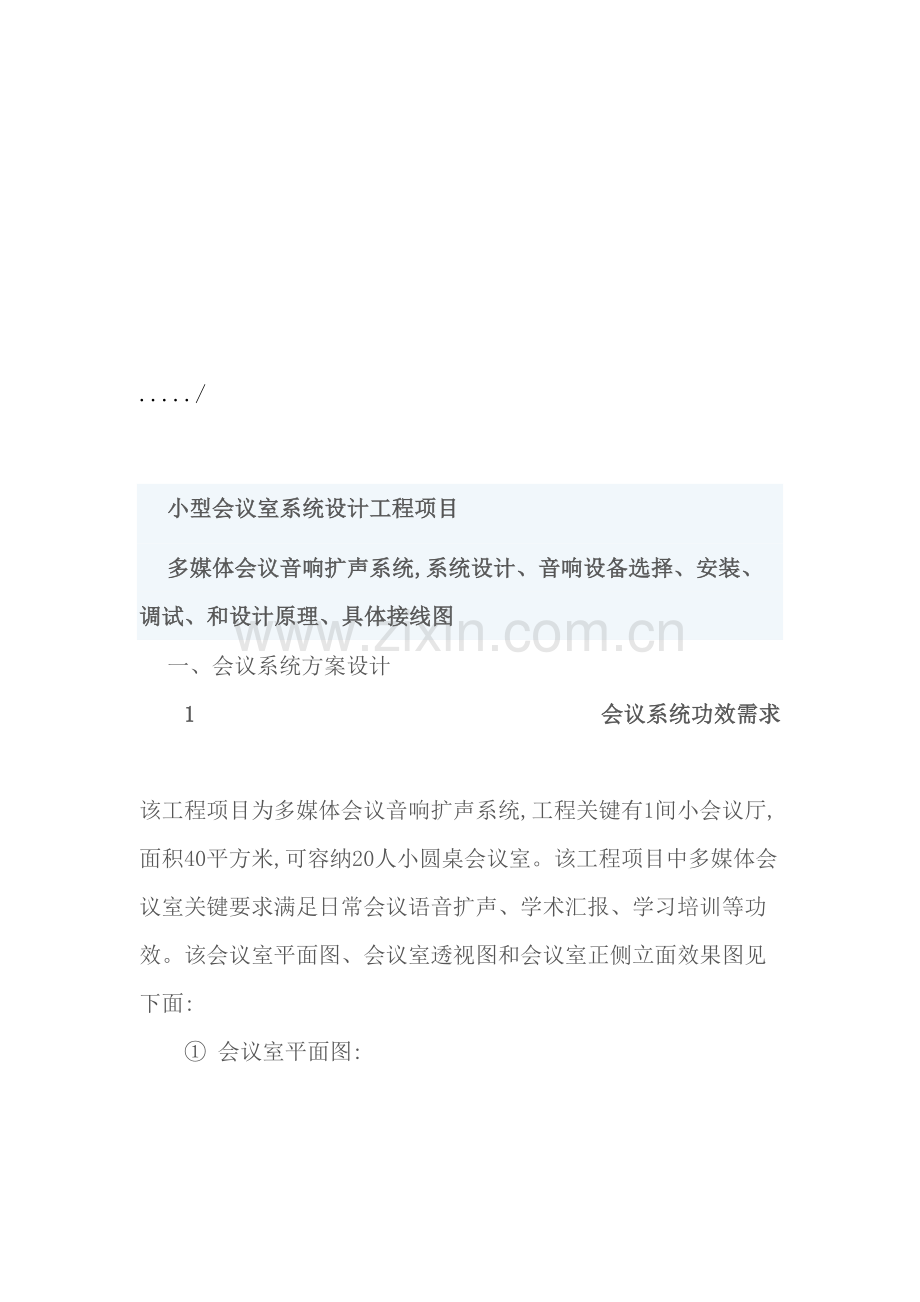

会议系统方案设计./小型会议室系统设计工程项目 多媒体会议音响扩声系统,系统设计、音响设备选择、安装、调试、和设计原理、具体接线图一、会议系统方案设计1 会议系统功效需求 该工程项目为多媒体会议音响扩声系统,工程关键有1间小会议厅,面积40平方米,可容纳20人小圆桌会议室。该工程项目中多媒体会议室关键要求满足日常会议语音扩声、学术汇报、学习培训等功效。该会议室平面图、会议室透视图和会议室正侧立面效果图见下面: 会议室平面图: 会议室透视图: 会议室正侧立面效果图:2 会议功效设计 依据工程需求,要使该会议室能达成良好扩声效果,推荐使用2组音箱,分别安装在会议室四个角进行近距离扩声。达成扩声面广、声清楚明亮,不易产生自激。听众席有适宜响度。良好声音自然度,即声像一致,声音信号真实重放。使和会人员能感受到声源真实存在,达成高保真重放扩声要求。且达成多媒体会议室音响以自然声为主,要求扩散性良好,声场分布均匀,响度适宜,自然度好等要求。3 会议室扩声效果 会议室平面扩声图: 会议室正侧立面扩声图:二、会议系统设备组成功效 一个完整会议系统关键由声源设备(如话筒等),调控设备(如调音台等),放大设备(如功率放大器),重放设备(如音箱)和周围设备(如均衡器,分讯器等)组成。 1 会议系统关键产品功效介绍 话筒:本系统采取AKMD VS-20C/D 主席/列席麦。单一指向电容话筒;鹅颈话筒带红色讲话指示光环;话筒讲话状态指示;红灯表示正在讲话。主席具优先讲话健,可经过取缔健关闭讲话代表单元。(本会议系统也可采取AKMD LC160超心型会议麦和AKMD U1202无线麦) 调音台:本系统中我们采取AKMD DJM-808调音台,其为低噪声8通道内置16档数码效果立体声调音台,含有8路单声麦克风和线路平衡输入,内置16 DSP数码延时效果器。 均衡器:本方案我们采取AKMD AC3231F均衡器,其为31段立体声图形均衡器,含有FBQ 反馈探测系统能显示反馈音频和频普分析。 功率放大器:依据此工程实际情况和功效需求,本会议扩声系统中我们采取了和音箱相配AKMD EX-1000专业会议功放机,AKMD生产功放产品,含有质量好,稳定性高等特点,且其产品含有优越品质和非凡表现能力。所以AKMD功放是多媒体会议工程睿智之选。 音箱:在此会议室项目中我们采取AKMD H503专业会议音箱,AKMD系列专业会议音箱高灵敏度,喇叭设计时均采取低阻抗,有力地降低了内阻损耗,有效地提升了声音还原特征。有效地降低声场引发反馈啸叫,提升了声音清楚度等特点。 电源时序器:本方案我们采取AKMD 1008电源时序器,其含有自动根据设定时间开关时序器特点,从而使工程人员用一个开关全部能开关整个音响系统。且其能够自动适时监控电源电压和系统工作电流,当达成危险程度,会发出警报。会议系统扩声环境搭建关键由声源设备调控设备放大设备重放设备组成。该会议系统中,AKMD DJM808调音台分别连接AKMD VS-20手拉手系统控制主机和AKMD AC3231F均衡器;均衡器连接AKMD EX-1000功率放大器;功放器连接AKMD H505专业会议音箱。2 会议系统功效概述 该多功效会议室设计功效目标:经过对会议室布局环境分析,对音响设备进行合理部署和连接,并安装以上音响设备,能够使声源和音响系统末端音箱同处于一个声场区域内,使观众能感受到声源真实存在,达成高保真重放扩声要求。且达成多功效会议室音响以自然声为主,要求扩散性良好,声场分布均匀,响度适宜,自然度好等要求。在此多功效会议系统中能够利用扩声系统提升声源在听众席声压级和清楚度扩声,经过电声设计去控制和改善多功效会议室音质,达成了会议扩音系统目标:提升响度和声场分布均匀度,改善会议室音质和提升音响效果。经过对多功效会议室环境分析,选出音箱设备,并对音响设备布布局作了精心设计,所以这套会议系统除了满足会议扩声系统能够达成提升响度,声场分布均匀度,改善会议室音质和提升音响效果目标外,还满足了整个音响系统声学指标设计基础要求: 1确保均匀合理声压级 2确保清楚度 3确保系统能稳定工作 4应含有良好传输频率特征和较低失真度。 三、会议系统设备施工安装 本节关键图文说明该会议系统设备具体安装过程。 1 综合布线 音箱,会议室电脑座、电源座、会议咪座和投影仪设备等连接线材集中接入音控室,由音控室统一进行管理控制。 音箱线路部署 会议插座综合布线 投影仪综合布线2 会议扩声系统基础连接本小节,我们将以图示形式说明会议扩声系统设备具体连接过程。 整套系统设备连接 分讯器连接 电源时序器连接3 会议音箱安装 本节中,我们将以图示形式说明会议音箱具体安装,和功放到音箱连接过程。 会议音箱安装4 系统设备机柜安装
