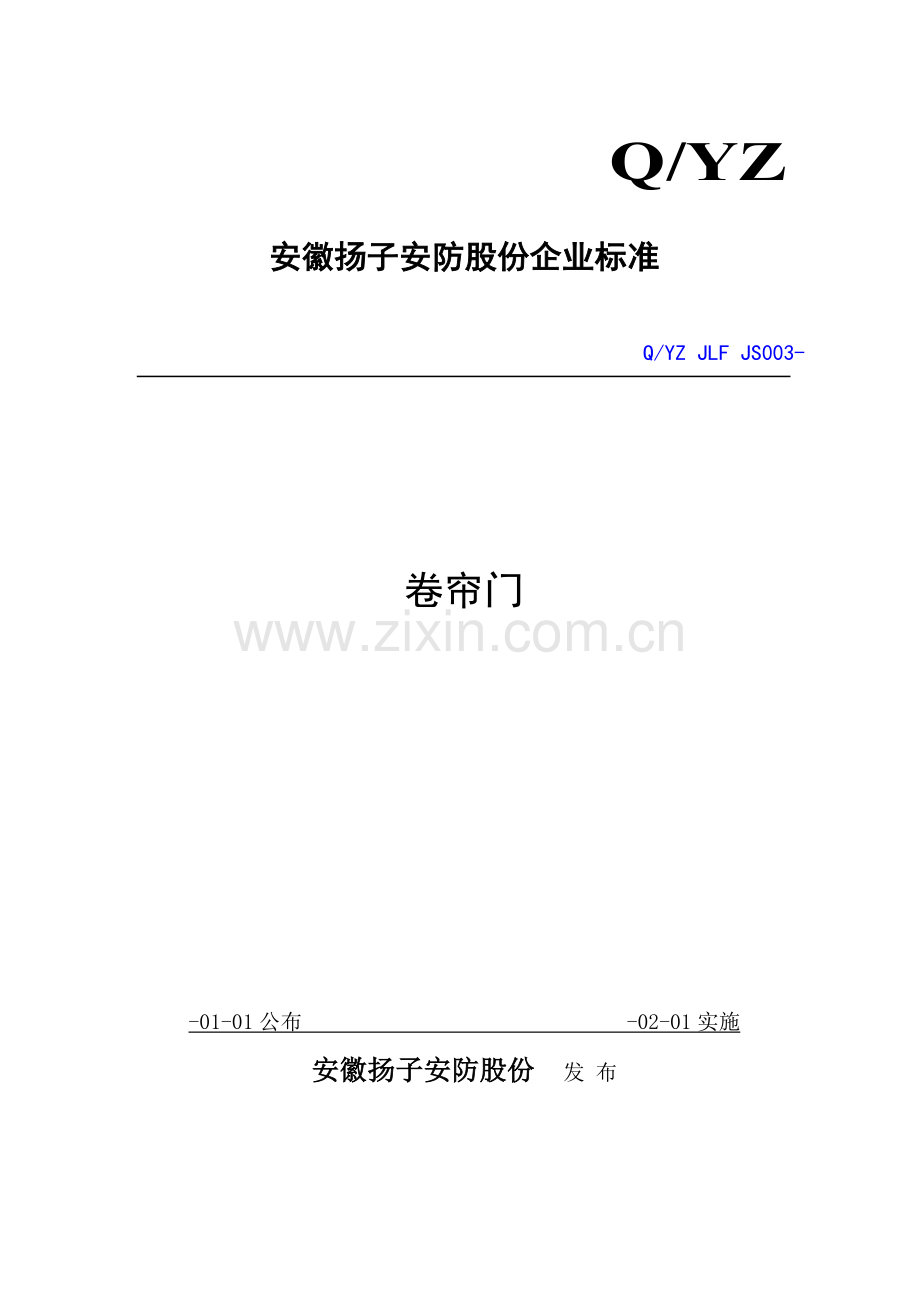

Q/YZ

安徽扬子安防股份企业标准

Q/YZ JLF JS003-

卷帘门

-01-01公布 -02-01实施
安徽扬子安防股份 发 布

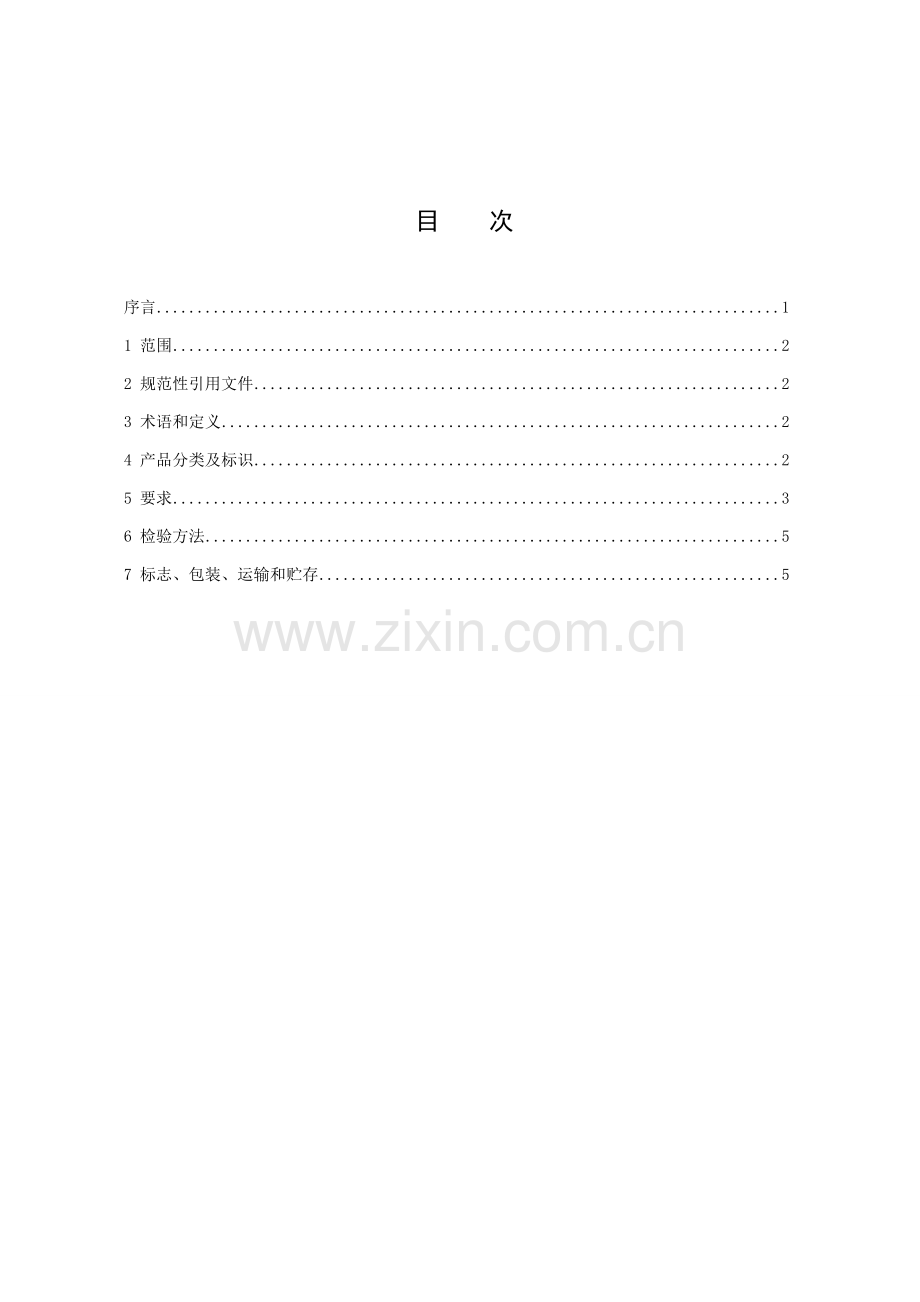

目 次
序言 1
1 范围 2
2 规范性引用文件 2
3 术语和定义 2
4 产品分类及标识 2
5 要求 3
6 检验方法 5
7 标志、包装、运输和贮存 5

前 言

本标准依据防盗卷帘安全门生产、使用、试验及市场销售、成本分析等方面经验总结，吸收科学研究结果后制订，实施了GB17565-《防盗安全门通用技术条件》、JG/T302-《卷帘门窗》
本标准适适用于各金融、机关、企机关关键部门防盗卷帘安全门。
本标准由安徽扬子安防股份提出并公布。
本标准由安徽扬子安防股份起草。

卷帘门
1　 范围
本标准要求了卷帘门技术要求、检验规则、标志、包装、运输和贮存。
本标准适适用于工业场所、家庭、金融营业场所及关键场所使用卷帘门。
2　 规范性引用文件
下列文件对于本文件应用是必不可少。通常注日期引用文件，仅注日期版本适适用于本文件。通常不注日期引用文件，其最新版本（包含全部修改单）适适用于本文件.
GB/T 700 碳素结构钢
GB 4706.1 家用和类似用途电器安全 第1部分：通用要求
GB 5237 铝合金建筑型材
GB/T 15114 铝合金压铸件
GB/T 191- 包装储运图示标志
GB 4208- 外壳防护等级
GB 17565- 防盗安全门通用技术条件
GAT 73-96 机械防盗锁
JG/T 302- 卷帘门窗
GA 38- 银行营业场所安全防范要求
3　 术语和定义
下列术语和定义适适用于本标准。
3.1　
卷帘门
在一定时间内能抵御一定条件下非正常开启，由导轨、卷轴、卷帘电控装置及专用锁具（如防盗落地锁）等组成安装在建筑洞口上防盗门。
3.2　
卷帘
由多个相互连接帘片或多个格珊帘等方法组成可闭合组件。
3.3　
导向件
用于限制卷帘运动轨迹、引导运动方向零件或部件。
4　 产品分类及标识
4.1　 产品分类
4.1.1 按安装方法分类
按安装方法分类应符合表1要求。
表 1 按安装方法分类及代号
安装方法
外装
内装
暗装
中装
代号
W
N
A
Z
4.1.2 按帘片材料分类
按帘片材料分类应符合表2要求。
表 2 按帘片材料分类及代号
帘片材料
钢质
钢质复合
铝质
铝质复合
其它
代号
G
Gf
L
Lf
Q

4.2　 标识
4.2.1　 卷帘门标识由产品代号、安装方法代号、帘片材料代号、尺寸规格代号和标准号组成，并给出对应标识。见图1。
4.2.2　 卷帘门标识为J。
4.2.3　 以mm为单位，宽乘以高，标注卷帘门规格。如宽1800mm、高mm洞口使用卷帘门，其规格标注为1800*
J □□ — □□

尺寸规格代号
安装方法及帘片代号
卷帘门代号
图 1
比如：洞口尺寸宽1800mm，高，材料为铝质，安装形式为外装卷帘门，其标识为：JWL-1800* 。
5　 要求
5.1　 卷帘门功效及性能要求
5.1.1　 抗破坏性能
应符合GB17565-中第5章中5.6.1防盗门安全等级中乙级要求。
5.1.2　 启闭功效
卷帘门门扇应能用遥控器控制启闭，门扇启闭至上、下设定位置时应能自动停止。当卷帘门断电时应能手动启闭。手动启闭应平稳、顺畅，手动启闭力不应大于260N。
5.1.3　 防夹功效
当门体在关闭运行时，门体下沿如碰到≥100N阻力时，应能自动停止。
5.1.4　 防上推性能
将卷帘门门体落下并正常锁闭后，门体承受N轴向向上静拉力，并连续5min，卷帘门门体门面沿开启方向不应产生大于30mm位移。
5.1.5　 报警功效
处于锁闭状态门扇在外力作用下，沿开启方向产生大于等于15mm位移时，应能发出当地声光报警。
5.1.6　 专业锁具性能
防盗落地锁应符合GA/T73-中B级锁要求。
5.2　 门体技术要求
5.2.1　 外观
产品表面应平整光洁，无显著凹痕和机械损伤。产品铭牌应字体规整、清楚，安装端正、牢靠。
5.2.2　 门体外形尺寸
门体外形尺寸及各部分结构尺寸应符合产品标准或设计图纸要求。
5.2.3　 专用锁安装部位结构
在安装专用锁部位，以锁孔为中心，在半径大于100mm范围内，应有加强钢板。
5.2.4　 金属构件防腐处理
全部金属（不锈钢板除外）构件外表面应进行防腐蚀处理，应先涂防锈底漆，漆膜表面平整光滑，色泽均匀，无露底、气泡、显著堆积、剥落等缺点。电镀层色泽光亮、均匀，无锈点、锈斑。
5.2.5　 金属表面
门体全部可触及部位全部应光滑，无毛刺，不应有致使损伤利刺或尖锐棱角。
5.2.6　 焊缝外观
焊接部分焊缝应牢靠，表面波纹均匀，高低差每100mm长度内小于1mm，不应存在未焊透、裂痕、夹渣、焊穿、尖刺、焊瘤、飞溅及漏焊等缺点。
5.2.7　 焊接头强度
构件中对接焊缝焊接接头抗拉强度应大于180N/mm2，角焊缝焊接接头抗拉强度应大于150N/mm2。
5.2.8　 卷帘门组装许可偏差
帘板和导轨连接牢靠，不应有松动，帘片嵌入导轨深度应≥40mm，卷帘门组装许可其它尺寸偏差应符合表3要求。
表 3 组装许可偏差 单位为毫米
项 目
指标
卷帘门宽极限偏差
±5
卷帘门高极限偏差
±8
导轨和水平面垂直度
≤5
卷轴和水平面平行度
≤3
座条和水平面平行度
≤5
5.2.9　 有底轨卷帘门，底轨上应有排水孔，排水孔应通畅。
5.2.10　 反复闭合次数
在正常使用条件下，以开启至关闭循环为一次，卷帘门反复启闭次数不应少于8000次。
5.3　 电控装置要求
5.3.1　 外观及机械结构
5.3.1.1　 电控装置外形尺寸应符合产品标准或设计图纸要求。
5.3.1.2　 塑料外壳表面应平整光滑、无裂纹、褪色、永久性污渍及显著变形和划痕。
5.3.1.3　 金属外壳表面涂覆不能露出底层金属，并无起泡、腐蚀、缺口、毛刺、蚀点、划痕、涂层脱落和砂孔等。
5.3.1.4　 按键、开关操作灵活可靠，零部件应紧固无松动。
5.3.2外壳防护等级
电控装置外壳防护等级应符合GB4208-1993中IP30要求。
5.3.3 电源
电源采取通常整流电源，电源电压在额定值85%～110%范围内改变；电源采取开关电源，当电源电压在100V～250V范围内改变时，电控装置不需调整应能正常工作；
5.3.4安全性
5.3.4.1 抗电强度
对于交流220V供电电控装置，电源插头或电源引入端子和外壳或外壳裸露金属部件之间应能承受有效值为1.5kV试验电压,连续1min抗电强度试验，应无击穿和飞弧现象。
5.3.4.2 绝缘电阻
电控装置电源插头或电源引入端子和外壳裸露金属部件之间绝缘电阻，在正常环境条件下应大于100MΩ，湿热条件下应大于10MΩ。
6　 检验方法
6.1　 卷帘门功效、性能要求试验
6.1.1　 抗暴能力试验
将卷帘门置于工作状态下。由试验人员持一般机械手工工具和便携式电动工具，在卷帘门最微弱步骤根据GB17565-中要求实施暴力破坏试验，试验结果应符合5.1.1要求。
6.1.2　 启闭功效试验
卷帘门门扇应能用遥控器控制启闭，门扇启闭至上、下设定位置时应能自动停止。当卷帘门断电时应能手动启闭，试验结果应符合5.1.2要求。
6.1.3　 防夹功效试验
当门体在关闭运行时，门体下沿如碰到≥100N阻力时，应能自动停止，试验结果应符合5.1.3要求。
6.1.4　 自防上推性能试验
将卷帘门门体落下并正常锁闭后，门体承受N轴向向上静拉力，并连续5min，卷帘门门体沿开启方向不应产生大于30mm位移，试验结果应符合5.1.4要求。
6.1.5　 报警功效试验
处于锁闭状态门扇在外力作用下，沿开启方向产生大于等于15mm位移时，应能发出当地声光报警，试验结果应符合5.1.5要求。
6.2　 合格检验
检验项目及检验标准详见表4
表 4 检验项目及检验标准
序号
项 目
检验依据
通常项目
关键项目
1
外观

5.2.1
2

门体外形尺寸
5.2.2
3
专用锁安装部位加强板

5.2.3
4
金属构件防腐处理

5.2.4
5

金属表面
5.2.5
6
焊缝外观

5.2.6
7

焊接头强度
5.2.7
8

组装许可误差
5.2.8
9
底轨排水孔要求

5.2.9
10

电控装置
5.3

7　 标志、包装、运输和贮存
7.1　 标志
7.1.1　 产品标志
产品上应有以下标志：
a) 制造厂名（或注册商标）、地址、维修电话；
b) 产品名称和型号；
c) 制造日期和出厂编号；
d) 电源性质 交流用符号“～”表示，直流用符号“—”表示；
e) 额定电源电压或电压范围；
7.1.2　 包装标志
包装箱体应有符合GB/T191-要求“小心轻放”、“怕湿”及生产厂名、产品型号和名称、数量、出厂日期及重量等标识。
7.2　 包装
单个包装盒内应有产品说明书（包含接线图及装配接线图）、合格证、保修卡及其它附件。
7.3　 运输和贮存
7.3.1　 包装产品均应能承受汽车、火车、轮船和飞机等方法运输。
7.3.2　 运输时应注意防雨水、防尘埃和免受机械损伤。
7.3.3　 包装后产品应贮存在环境温度为-10℃～+40℃，相对湿度小于80%，无腐蚀性气体、通风良好室内或仓库内。
