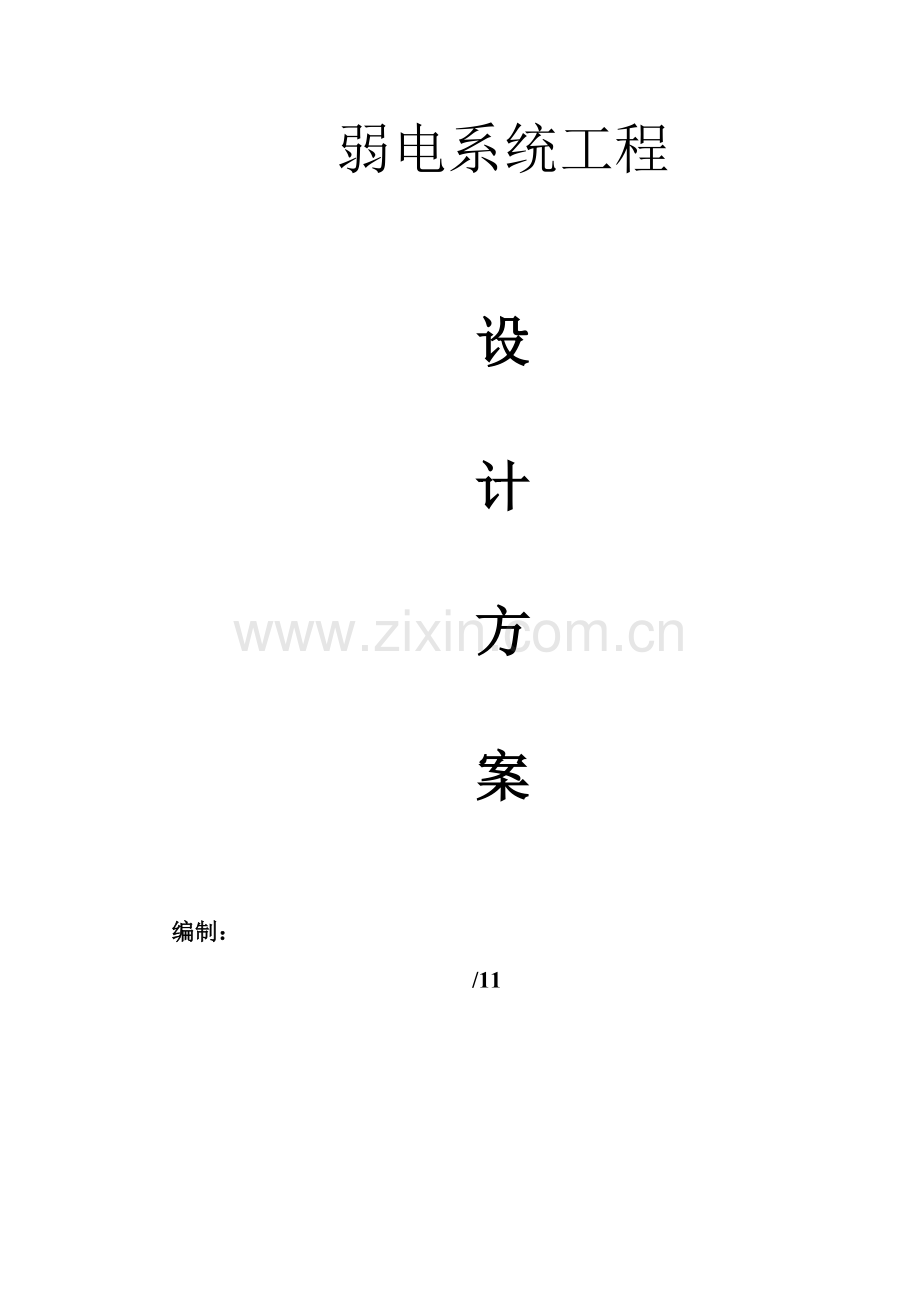

弱电系统工程

设

计

方

案

编制：
/11

目录

第1章. 设计概述 4
1.1. 项目概况 4
1.2. 项目需求分析 4
1.3. 设计标准 5
1.4. 设计标准和依据 6
1.5. 弱电系统设计范围 6
第2章. 整体设计说明 8
2.1. 弱电系统总体结构 8
2.2. 本工程系统结构计划及系统总体设计说明 8
2.3. 弱电系统品牌选型表 10
第3章. 综合布线系统 11
3.1. 设计摘要 11
3.2. 需求分析 11
3.3. 系统技术方案详述 12
3.4. 系统产品选型及功效介绍 16
第4章. 门禁管理系统 24
4.1. 设计摘要 24
4.2. 需求分析 24
4.3. 门禁系统技术方案详述 24
4.4. 关键产品性能介绍 25
第5章. 视频监控系统 29
5.1. 设计摘要 29
5.2. 需求分析 29
5.3. 系统技术方案详述 29
5.4. 系统产品选型和系统功效介绍 31
5.5. 关键产品性能介绍 31
第6章. 计算机网络系统 37
6.1. 设计思绪 37
6.2. 网络拓扑结构 37
6.3. 组网概述 37
6.4. 产品功效特点： 38
第7章. 程控交换系统 43
7.1. 需求分析 43
7.2. 系统技术方案详述 43
第8章. 机房工程 46
8.1. 设计摘要 46
8.2. 需求分析 46
8.3. 系统技术方案详述 46
第9章. 培训及售后保障方案 52
9.1. 保修期内或保修期后服务项目 52
9.2. 紧急异常情况立即处理 53
9.3. 系统保修期及无限保修期 53
9.4. 售后服务承诺 55
9.5. 售后服务承诺申明 55

第1章. 设计概述
1.1. 项目概况
本工程为弱电系统工程，共包含2栋楼周围监控系统和其中一栋楼五楼办公室弱电系统。本工程共包含以下多个部分：(1)综合布线系统 (2)门禁系统、(3)视频监控系统、(4)计算机网络系统、(5)程控交换机系统、(6)机房部分（含UPS）。
本项目将全方面实现办公自动化、通讯自动化、保安和管理自动化，以适应该代化信息要求，弱电系统总体功效必需办公楼、厂房安防需求，系统总体设计必需以人为本、按需设计，以最合理投资、最优异手段、最科学管理满足上述不一样类型建筑物功效需求，为建筑群内人流、物流、信息流提供安全、可靠、高效服务。
从某种意义上说，设计是工程项目标成败之本，是一项很关键而充满挑战性工作，而一个优异弱电设计方案更是优质工程前提和保障。所以我们在接到弱电系统要求和图纸后，经过认真分析使用需求，分析图纸布局，并结合建筑应用情况，对贵方需求明确化、定量化，形成科学、严格、可操作具体目标，即：从功效、性能、实施和费用等方面确定了弱电系统设计目标，从而设计了《系统工程设计方案》，提交贵方以供参考选择。
1.2. 项目需求分析
1.2.1. 弱电系统建设目标
依据项目建设目标，要求弱电系统建设从实际需求出发，必需为该办公场所内提供高速信息传输通道，以适应不一样人群对多种信息需求，建立安全可靠安全防范系统，使本项目建成后含有高效、安全、管理融为一体含有国际优异水平现代化办公场所。
1.2.2. 弱电系统总体功效需求
了解上述系统建设目标，要求弱电系统总体功效必需满足现代化办公服务需求，系统总体设计必需以人为本、按需设计，以最合理投资、最优异手段、最科学管理满足上述不一样类型建筑物功效需求，为建筑群内人流、物流、信息流提供安全、可靠、高效服务。
1.3. 设计标准
本工程总体设计应遵照实用性、优异性、安全性、开放性、可扩性和经济性高度统一设计标准：
n 实用性
以满足办公自动化基础功效需求，结合管理体制和人员水平，以确保系统正常运行和实际效果为设计实用性目标。
n 优异性
在设备选型、功效需求、系统设计和技术标准方面，均提升其优异性，采取设备和系统结构应是著名品牌和最优异系统。
n 安全性
系统设计必需安全可靠和含有容错性，以确保信息通讯和人身安全，严防系统运行不可靠和不安全，给大家造成不可填补损失，在产品选择和管理上给综合考虑，以确保系统万无一失、安全可靠运行。
n 开放性
不管是各系统通讯协议或接口还是网络通讯平台和协议，系统软件和应用软件必需是开放性，为系统集成和系统扩展发明条件，以期实现软硬件资源共享。
n 可扩性
在各子系统设计设备选择和位置预留方面，更应重视其系统可扩性。
n 经济性
在系统功效需求分析、系统软硬件设计和设备选型必需以追求最好介格性能比为标准。
1.4. 设计标准和依据
整个系统设计全方面遵照下列国家标准、国际标准和招标规范和要求：
《建筑和建筑群综合布线系统工程设计规范》BG/T 50311-
《开放式办公室布线系统标准》EIA/TIA TSB 75
《智能建筑设计标准》GB/T50314-
《民用建筑电气设计规范》 JGJ16-1992
《智能建筑工程质量验收规范》GB50016-
《建筑电气工程质量验收规范》GB50303-
《民用建筑电气设计规范》GJG/T16-92
《智能建筑设计标准》GB/T50314-
《电子计算机房设计规范》GB/50174-93
《电子计算机机房施工及验收规范》GB/30003-93
《计算站场地安全要求》GB9361-88
《计算机机房用活动地板技术要求》GB6650-86
《安全防范工程程序和要求》GA/T75-94
《安全防范系统通用图形符号》GA/T74-
《建筑及建筑群综合布线系统工程设计规范》GBT50311-
《建筑和建筑群综合布线系统工程施工及验收规范》GB50312-
《美国布线标准》EIA/TIA568B
1.5. 弱电系统设计范围
弱电系统工程设计范围以下，共包含以下子系统：
n 综合布线系统
n 门禁管理系统
n 视频监控系统
n 计算机网络系统
n 程控交换机系统
n 机房工程（含UPS供电）
第2章. 整体设计说明
2.1. 弱电系统总体结构
弱电系统设计必需考虑到为管理和运行服务。
鉴于本工程特点，实现分系统管理。
整个项目关键要理清两方面层次结构和它们之间关系：
第首先、办公场所各功效区之间系统结构关系；
第二方面、弱电系统层次结构关系。
2.2. 本工程系统结构计划及系统总体设计说明
2.2.1 计算机网络系统是整个系统集成关键部分，它为OA、BA、CA系统所涵盖办公应用系统、安保系统、各类信息管理系统等提供了符合TCP/IP协议以太网互连平台。
2.2.2 系统总体设计说明
2.2.2.1 综合布线系统
本系统为建筑物五楼办公区域数据、语音信息点线缆敷设工作，依据建筑布局，五楼全部信息点全部汇聚到五楼中部弱电机房，满足了线缆长度要求，数据、语音信息点分别采取6类4对双绞线和超五类4对双绞线进行敷设，再依据数据、语音信息点分类分别跳线跳至交换机和程控交换机分机接口。
2.2.2.2 门禁管理系统
本系统本企业采取数字式IP构架门禁控制系统，采取读卡器和控制器分离式产品，控制器本企业采取单门控制器，这么做好处是每个单门控制器含有1个IP地址，假如采取多门控制器，多个门禁读卡器共用1个IP地址，不便于管理，而且若控制器出现损坏，使用单门控制器只有这一个控制器控制门禁读卡器无法正常工作，不会出现多门控制器损坏，造成多个读卡器不能使用情况出现。
2.2.2.3 视频监控系统
本系统采取网络数字构架系统，依据建筑布局区域进行点位部署，对办公区域走道、出入口区域进行布点，和两栋建筑物周围实施无盲区覆盖监视。依据本企业本系统其它项目施工经验，为了确保监控画面图像质量，信号线缆传输距离不易超出75米，本企业在五层机房设置1台交换机作为汇聚端，确保五楼办公区摄像机摄像机信号传输距离保持在75米以内，两栋建筑物周围分别设置两处接入汇聚点。本系统本企业总共设置18台720P高清楚摄像机作为数据采集点，依据业主文件要求需要保留1个月，依据摄像机容量计算公式,单路720P摄像机保留1个半月时间需要存放容量为:2.4(MB)÷8×3600(S)×24(H)×30(D)÷1024(G)÷1024(T)≈0.72(TB),18路需要总计14TB容量，本企业配置了6块3TB监控专用硬盘作为存放介质，即完全满足存放容量要求，而且没有完全占用网络硬盘录像机全部8位存放接口，确保了设备工作稳定性。
2.2.2.4 计算机网络系统
本项目整个网络系统采取二层星型拓扑结构，从机房经过关键路由交换机采取千兆六类跳线星形连接至接入交换机上，办公位数据信息点经过六类网线连接到接入交换机，办公区无线AP经过六类网线连接到接入交换机，无线AP设备采取POE供电方法。保障系统安全稳定。
2.2.2.5 程控交换机系统
本项目程控交换机系统采取星型拓扑结构，程控交换机分机路数为48路从机房采取超五类网络线星形连接办公位语音信息点。
2.2.2.6 机房工程及UPS供电系统
本项目机房工程包含地面防静电地板铺设和UPS供电系统设计。本项目机房建设面积为18平方米，防静电地板铺设高度为200mm，机房设置1套容量UPS电源系统，整体是由一套10KVAUPS主机，后备电源满足1小时供电，采取12V/100AH免维护蓄电池，电池架若干组成。接入配电系统，确保机房内关键设备（如网络设备、服务器、存放、和安防系统等）供配电。
2.3. 弱电系统品牌选型表
本项目弱电系统关键品牌选择，依据招标方专业技术标准相关品牌要求，关键子系统品牌表以下：
弱电系统关键品牌选择表
序号
系统名称
选择品牌
1
综合布线系统
爱谱华顿
2
门禁管理系统
科密
3
视频监控系统
大华
4
计算机网络系统
华为
5
程控交换机系统
国威
6
机房防静电地板
卫星
7
UPS系统
山特
第3章. 综合布线系统
3.1. 设计摘要
本系统为建筑物五楼办公区域数据、语音信息点和两栋大楼周围监控系统线缆敷设工作，依据建筑布局，五楼全部信息点全部汇聚到五楼中部弱电机房，满足了线缆长度要求，数据、语音信息点分别采取6类4对双绞线和超五类4对双绞线进行敷设，再依据数据、语音信息点分类分别跳线跳至交换机和程控交换机分机接口。
本项目依据装修平面图部署情况，共设置六类数据信息点数67个,其中办公位数据信息点45个、无线AP信息点5个、门禁系统数据信息点3个、视频监控系统数据信息点16个；超五类语音信息点45个。该项目采取物理星型拓扑结构，以适应网络技术发展和应用。系统易于扩展和连接，便于维护和管理。整个综合布线系统包含：工作区子系统、配线子系统、设备间子系统共三个子系统。
本项目综合布线系统推荐采取著名中国品牌爱谱华顿6类及超五类全系列布线产品，其拥有完整产品线，从超5类、6类到7类，从非屏蔽、屏蔽到光纤，拥有多项专利技术，为项目提供更高安全保障。
3.2. 需求分析
本项目为现代化办公场所，综合布线系统是办公自动化一个基础平台，为此我们必需合理考虑系统维护性、操作性、经济性，产品选型和最好性价比，满足语音、数据业务传输需求，且兼顾到相当长一段时间内业务扩展需要。
布线系统采取国际标准提议分层星型拓扑结构，提升系统容错性。考虑到计算机网络发展和多媒体传输应用需求，布线系统将支持语音、数据等综合信息高质量传输。
系统应能满足灵活应用要求，即任何一个信息点能够连接不一样类型设备，网络结构要求既适合于电话系统需求，同时也适合于计算机网络及其它智能系统要求。计算机网络布线将整个系统计算机信息点和语音点综合考虑。
布线系统信息出口采取国际标准RJ45插座，以统一线路规格和设备接口，使任意信息点全部能插接不一样类型终端设备。
连接水平布线配线架，全部采取模块式配线架。
数据主干千兆跳线连接交换机，水平数据传输带宽为100Mbps。
水平数据线缆为六类带十字线芯设计。
水平语音线缆为超五类设计。
3.3. 系统技术方案详述
3.3.1. 设计标准
本项目综合布线系统应满足以下特点：
n 开放性：在结构上真正实现开放，可满足未来多种联网及通信要求。
n 优异性：采取优异成熟产品，满足多种应用需要。
n 经济性：以较高性能价格比构建系统，使资金产出投入比达成最好。能以较低成本、较少人员投入来维持系统运转，达成高效能和高效益。
n 可靠性：布线系统可靠性是一个十分关键指标，本系统在方案设计过程中采取有效方法来确保系统可靠性。
n 灵活性及可扩展性：含有良好扩展性，可依据管理要求，方便扩展信息点覆盖范围，提供技术升级、设备更新灵活性。
n 模块化：布线系统全部接插件全部是模块化标准件，各模块之间含有相对独立性并能按标准格式连接，方便维护人员管理和使用。
本系统设计要符合国际、国家要求相关标准，遵行国家现行工程设计、通信设计相关要求，做到安全适用，确保质量。布线方案应能支持现有和未来二十年通信及计算机网络，能适应话音、数据和其它连接需要。每个信道可联结多种终端设备(如计算机、电话、图形和图像设备等)支持多种网络协议，经过简单跳线，能够灵活组网。要充足表现综合布线系统兼容性、开放性、灵活性、可靠性、优异性、扩展性、经济性等。
n 系统采取星形组网结构、机房集中管理
网络采取六类交换到桌面，千兆跳线主干。楼层配线间子系统采取24口模块化集成式六类配线架端接管理水平数据信息点，配线架要求可从正面和背后进行端接。后部PCB线路板有良好防撞保护设计，并配有打线工具，配线架前端应含有显著、可方便更换、永久彩色标识，以用以灵活标注数据语音点。
n 水平布线子系统
从接入层交换机到工作区子系统水平布线，布线采取“六类非屏蔽双绞线，带十字支撑为数据应用”办公场所内依据房型确定数据、语音电话接入数量，使人员使用更为方便。
n 干线子系统
从关键路由交换机到接入层交换机垂直层布线子系统采取千兆六类成品跳线。
n 设备间子系统
设备机房内机柜采取19英寸标准机柜安装。柜内设备均采取机架式安装方法。
3.3.2. 系统结构设计
3.3.2.1. 工作区子系统
工作区子系统在最终用户工作区域，关键指信息插座及连接设备跳线、适配器等无源器件。
整个综合布线系统工作区子系统采取不一样色标面板以区分语音和数据（和不一样网络）信息点。
工作区子系统信息插座采取国家标准86型预埋盒进行安装或地插座安装。
3.3.2.2. 配线子系统
配线子系统应由工作区信息插座模块、信息插座模块至电信间配线设备(FD)配线电缆和光缆、电信间配线设备及设备缆线和跳线等组成。
设计水平走线时，应选择最好水平布线路由和方法。这么，首先可设计出最短电缆布线，其次也是为了设计出最易安装路由， 这能够降低布线费用，同时，在水平子系统设计时要考虑水平长度问题，信息点和管理子系统最大水平距离为90米，配线间网络设备各端口到工作区网卡最大水平距离为100米。水平铜缆采取6类UTP线缆，有利于确保传输性能。可实现数据、语音点交换。
每一个信息插座到管理间全部用水平线缆连接。从管理间出来每一根 4对双绞线全部不超出90m，而且必需遵照下列标准：EN50173和TIA/EIA 568-B《民用建筑通信标准》。
水平线缆用量按下式计算：
水平线缆平均长度=(max距离＋min距离)÷2×1.1＋端接容限(铜缆6m，光缆12m)
可布线缆数/箱=最大可订购长度（305米）÷水平线缆平均长度
线缆箱数=信息点数÷(可布线缆数/箱)

3.3.2.3. 干线子系统
垂直主干子系统作为综合布线系统骨干部分，关键连接综合布线系统设备机房和管理子系统楼层分线箱。从关键路由交换机到接入层交换机垂直层布线子系统采取千兆六类成品跳线。语音信息直接和程控交换机连接。
3.3.2.4. 设备间子系统（弱电机房）
设备间是网络管理和信息交换场地。对于综合布线系统工程设计，设备间关键安装建筑物配线设备。电话交换机、计算机主机设备及入口设施也可和配线设备安装在一起。包含主配线架、跳线等。
设备间是整个办公场所关键布线区所在地，也是以后进行日常线路维护管理地方。为了在设备间内建立一个经过仔细调整，安全而又得到保护环境，提议要作到以下几点：
室温保持在18－27摄氏度之间，相对湿度保持在30－55，而且每七天7天，天天二十四小时均是如此。
保持室内无尘，通风良好，亮度最少达成30英尺一烛光。
安装适宜符正当规消防系统。
使用防火门，最少能耐火1小时防火墙和阻燃漆（从地板到天花板）。
提供适宜门锁，最少有一扇窗留作安全出口。
语音配线管理应最大程度上确保操作直观性、便捷性和外观美观。避免大量语音跳线外露造成机柜内线缆零乱。
本方案中，采取爱谱华顿标准配线架连接主机及网络设备；经过设备间子系统是综合布线系统中为各类信息设备(如计算机网络互联设备、程控交换机等设备)提供信息管理、信息传输服务。针对计算机网络系统,它包含网络集线器(HUB)设备、网络智能交换机(Intelligent Switcher)及设备连接线。采取标准19英寸机柜，能够将这些设备（Switch, Hub）集成到柜中，便于统一管理。它将计算机和网络设备输出线经过主干线子系统相连接, 组成系统计算机网络关键步骤。
3.4. 系统产品选型及功效介绍
3.4.1. 产品选型
超五类免工具非屏蔽RJ45模块

u 产品型号：AP-5E-03-M
u 模块主体塑料材质：聚碳酸酯（PC）
u IDC端子材质：磷青铜镀镍
u 金针材质：磷青铜镀金50μm
u 连接方法：RJ45插孔配接跳线，IDC端接水平布线
u IDC端子可卡接线径：单股或多股裸铜导体0.4-0.6mm
u RJ45端口类型：8P8C
u 接线方法：免打线工具接线
u 频率范围：0～100MHz
u 工作电压：125V
u 耐压：75V
u 绝缘电阻：≥100MΩ
u 插入损耗：0.4dB@100MHz
u 插入力和拔出力：插入力≤20N，拔出力≥20N
u RJ45拔插次数：≥750次
u IDC端子端接次数：≥250次
u 使用温度： -40～70℃
u 湿度：85%（温度85℃±3℃）
六类180度非屏蔽RJ45模块

u 产品型号：AP-6-03-180
u 模块主体塑料材质：聚碳酸酯（PC）
u IDC端子材质：磷青铜镀镍
u 金针材质：磷青铜镀金50μm
u 连接方法：RJ45插孔配接跳线，IDC端接水平布线
u IDC端子可卡接线径：单股或多股裸铜导体0.4-0.6mm
u RJ45端口类型：8P8C
u 接线方法：110卡接式,使用110工具端接，确保线对自然绞距施工
u 频率范围：0～250MHz
u 工作电压：125V
u 耐压：75V
u 绝缘电阻：≥100MΩ
u 插入损耗：0.4dB@250MHz
u 插入力和拔出力：插入力≤20N，拔出力≥20N
u RJ45拔插次数：≥750次
u IDC端子端接次数：≥250次
u 使用温度： -40～70℃
u 湿度：85%（温度85℃±3℃）
超五类4对UTP电缆

u 产品型号：AP-5E-01
u 外护套材质：PVC （可选护套颜色：
u 成品外径：5.4±0.2
u 导体绝缘外径：0.88±0.02mm
u 导体直径：0.5±0.05mm（24AWG）
u 芯数：4*2
u 特征阻抗：100±15Ω
u 导体间介电强度，DC，1min：1Kv/1min
u 工作电容最大值：≤5.6nF/100m
u 单根导体最大电阻：≤9.5Ω/100m
u 线对直流电阻不平衡型：≤2.5%
u 最小互电容：47pf/m
u 最大平衡电容：300pf/km
u 最大电流平衡：2%
u 防火等级：PVC外护套符合IEC 60332-1相关要求
u 敷设弯曲半径：提议敷设弯曲半径>4倍线缆外径
u 敷设拉力：提议敷设时短期拉力<110N
u 使用拉力：提议使用时长久拉力<20N
u 施工温度： 0～40℃
u 使用温度： -10～60℃
u 操作电压： DC 32～72V
六类4对UTP电缆

u 产品型号：AP-6-01
u 外护套材质：PVC
u 成品外径：6.3±0.2mm
u 导体绝缘外径：1.06±0.05mm
u 导体直径：0.57±0.05mm(23AWG)
u 芯数： 4*2
u 特征阻抗：100±15Ω
u 导体间介电强度，DC，1min：1Kv/1min
u 工作电容最大值：≤5.6nF/100m
u 单根导体最大电阻：≤9.5Ω/100m
u 线对直流电阻不平衡型：≤2.5%
u 最小互电容：51pf/m
u 最大平衡电容：160pf/km
u 最大电流平衡：2%
u 防火等级：PVC外护套符合IEC 60332-1相关要求
u 敷设弯曲半径：提议敷设弯曲半径>4倍线缆外径
u 敷设拉力：提议敷设时短期拉力<110N
u 使用拉力：提议使用时长久拉力<20N
u 施工温度： 0～40℃
u 使用温度： -10～60℃
u 操作电压： DC 32～72V
方形双口面板

u 产品型号：AP-M-04-2
u 面板类型：86*86mm型
u 面板端口数：双口
u 面板主体塑料材质：符合UL 94V-0阻燃ABS工程塑料
u 标识：含有机玻璃标签
u 防尘门：阻燃ABS工程塑料
u Z字形弹簧材质：钢丝
u 连接方法：直接卡接信息模块
u 安装方法：使用面板包装内配套双螺丝明装或暗装
u 维护方法：拆卸底盒螺丝维护
u 匹配性：和爱谱华顿语音、有线电视、五类、超五类，六类、超六类等全线模块兼容
u 使用温度：-40～70℃
u 湿度：85%（温度85℃±3℃）
超五类24位非屏蔽RJ45配线架

u 产品型号：AP-5E-04-24
u 配线架金属材质：全钢架结构+黑色喷塑
u 配线架塑料材质：PBT工程塑料、PC聚碳酸酯、ABS工程塑料
u IDC打线端子：磷青铜镀镍
u 镀金层厚度：50µm
u 配线架模块类型：6口一体式模块*4组
u RJ45端口：可连接1-24根跳线
u 接线端子类型：IDC和110双用端子，可卡接导体为0.4～0.6mm
u 安装性：19英寸标准机架式设备
u 配线架背部理线功效：配线架背部含1*24金属理线板
u 安装方法：使用配线架包装内标配螺丝安装于机架内
u 维护方法：打开机柜后门从背部进行维护
u 安装高度：1U
u 频率范围：0～100MHz
u 工作电压：125V
u 耐压：750V
u 插入损耗：0.4dB@100MHz
u 绝缘电阻：初始值≥100MΩ，恒定湿热试验后≥100MΩ
u 插入力：≤20N
u 拔出力：≥20N
u 连接器链接效果：50N 60±5s
u RJ45卡接次数：≥750次
u 接线端子卡接次数：≥250次
u 使用温度： -40～70℃
u 湿度：85%（温度85℃±3℃）
六类高密度24位非屏蔽RJ45配线架

u 产品型号：AP-6-04-24H
u 配线架金属材质：全钢架结构+黑色喷塑
u 配线架塑料材质：PBT工程塑料、PC聚碳酸酯、ABS工程塑料
u 屏蔽层厚度：整体屏蔽盖板厚度1.5mm
u IDC打线端子：磷青铜镀镍
u 镀金层厚度：50µm
u 配线架模块类型：6口一体式模块 *4组
u RJ45端口：可连接1-24根跳线
u 接线端子类型：IDC和110双用端子，可卡接导体为0.4～0.6mm
u 安装性：19英寸标准机架式设备
u 配线架背部理线功效：配线架背部含1*24金属理线板
u 安装方法：使用配线架包装内标配螺丝安装于机架内
u 维护方法：打开机柜后门从背部进行维护
u 安装高度：0.5U
u 频率范围：0～250MHz
u 工作电压：125V
u 耐压：750V
u 插入损耗：0.4dB@100MHz
u 绝缘电阻：初始值≥100MΩ，恒定湿热试验后≥100MΩ
u 插入力：≤20N
u 拔出力：≥20N
u 连接器链接效果：50N 60±5s
u RJ45卡接次数：≥750次
u 接线端子卡接次数：≥250次
u 使用温度： -40～70℃
u 湿度：85%（温度85℃±3℃）
服务器机柜

u 产品型号：AP-J-01-XXF （XX-机柜容量XXU）
u 机柜材质：SPCC优质冷轧钢板
u 表面处理工艺：脱脂、酸洗、磷化、静电喷塑（黑色）
u 门板类型：金属网孔门
u 机柜材料厚度：主体框架2.0mm、承重梁2.0mm、托板1.2mm、侧门1.2mm、其它1.0
u 机柜容量：37U/42U
u 承载：静载700Kg、托板每层达成100Kg
u 机柜所配附件：顶部4只散热风扇、2层托板、1只6孔电源插座
u 安装温度：-10～+50℃
u 储存温度：-20～+70℃
u 湿度：≤85%（温度85℃±3℃）

第4章. 门禁管理系统
4.1. 设计摘要
在充足考虑了本项目对门禁系统需求，并参摄影应规模应用系统配置和造价水平等要素后，依据“投资合理、计划统一、应用超前”设计思想提出一套完整系统设计方案，此套方案不仅能满足业主现在使用要求，而且也适应了现代通信信息环境需要，并考虑到以后信息技术发展和长远计划，以适应未来需求量改变和扩充。
本项目为办公场所，由其中一栋大楼5楼组成。门禁系统在设计时充足考虑到办公场所不一样使用功效，按功效进行权限划分，满足不一样用户需求。
本项目系统采取了TCP/IP构架和模块化设计模式。它含有总体信息聚集和对各类信息综合管理功效。
4.2. 需求分析
本系统关键服务对象是企业内部人员， 系统将结合于非接触式智能Mifare卡系统技术，实现一卡通功效，满足业主对门禁设置和系统功效需求。
本系统门禁管理系统完全满足该项目相关门禁系统关键应用功效，具体方案介绍以下：
4.3. 门禁系统技术方案详述
4.3.1. 系统设计
本项目系统采取联网型非接触式IC卡门禁管理系统，网络通讯采取TCP/IP协议，分区域设置门禁控制；
系统可针对不一样受控人员，设置不一样区域活动权限，将人员活动范围限制在和权限相对应区域内；对人员出入情况进行统计管理；
系统可对设防区域位置、通行对象、通行时间等进行实时控制和设定；
系统含有电子地图功效；
经过对办公室、关键机房、关键通道、关键出入口等关键区域设置门禁管控点，预防未经授权进入，并对全部持卡人进行分级管理；
门禁系统是经过读卡器或生物辩识，只有经过授权人才能进入受控区域门组，读卡器能读取卡中数据并传送至控制器，假如许可出入，继电器（Relay）将操作电子锁开门。
智能门禁管理系统将IC卡和电子锁有机结合，进而由IC卡替换钥匙，配合电脑，实施智能化管理，有效处理了传统门锁多个不足，其强大扩展功效更是会给大家带来意想不到方便。该子系统由非接触式感应IC卡、感应读卡器、门组、门禁控制器、门禁管理软件、管理工作站等组成。
系统设置一台管理电脑，放置在前台；在管理电脑上安装门禁软件，负责对整个门禁系统维护管理；控制器为系统关键部件，负责整个系统输入、输出信息处理和储存、控制等，为方便现场施工和日常维护，控制器就近安装在门点周围，全部控制器经过TCP/IP方法连接到管理电脑上。
4.4. 关键产品性能介绍
Ø 发卡器SI-FK930U产品功效特点：

a.发卡器是完成发卡功效设备，将空白卡片变成系统能识别卡片。
b.计算机经过USB接口和发卡器相连接。
产品参数：

Ø 单门控制器SI-MJ01S产品功效特点：

a. 单门门禁控制器，含有TCP网络通讯，预留无线通讯扩展接口；支持韦根和485读头。
b. 支持多个开门方法，刷卡开门、密码开门、卡+密码、卡或密码、多卡开门、卡+个人密码，首卡常开等。
c. 灵活门禁权限控制，能进行节、假日通行时间段管理；支持常规、常开、常闭、APB工作模式，而且多个工作模式可自动转换。
d. 支持报警联动、APB、门点互锁；支持自动、手动布/撤防等高级功效。
e. 支持电子地图和门禁实时监控，可远程控门。
f. 刷卡数据可实时上传；可方便查询刷卡统计和门禁事件。方便进行人员定位和追踪。
产品参数：

Ø 门禁读卡器产品功效特点：

a.性能稳定，看门狗电路设计，防死机，防浪涌，防接错。
b.抗干扰能力强，数据传输稳定。
c.自带指示灯和蜂鸣器，智能声光提醒。
d.符合国际标准接口方法。
c.蜂鸣器声音洪亮，不受干扰变调。
d.传输距离长，可达50米以上。
e.环氧树脂灌封，防水防尘。
f.采取壁挂式安装。
产品参数：
工作电压：12VDC
静态电流：50mA
动态电流：100mA
输出格式：Wiegand26、Wiegand 34、RS485、RS232可选
工作频率：125KHz（ID）/ 13.56MHz(IC)
适用卡片：ID(EM)卡 / IC(Mifare one)卡
感应距离：ID(EM)卡6－12cm / IC(Mifare one)卡5-8cm
传输距离：大于50 米
工作环境：室内室外皆可
工作温度：－40 至 70 摄氏度
工作湿度：小于 95％

第5章. 视频监控系统
5.1. 设计摘要
本系统作为本项目关键系统之一，对安全防范要求较高。本方案将依据本安保系统不一样防范区域按摄影应防护要求，本着因地制宜、主动稳妥、重视实效、严格要求及保密标准，着眼于实际，为切实提升工作效率、发明安全环境，实现“科技管理”目标而设计安全防范系统。
5.2. 需求分析
本系统设计依据实际需求出发，经过严谨设计和施工，建立起高效、全方位、全天候、立体化安全防范网络，使整个项目受控区域处于严密监控之中。安全管理人员经过此高科技手段，能实时掌握办公场所内部人流、物流动态改变，能随时统计、调用相关信息，能进行有针对性管理，起到确保整个办公场所安全和正常运转作用。
系统应采取优异、成熟技术，使系统可靠、实用、独具特色，同时引入集中和分散控制管理模式，努力争取最大程度为管理提供方便。
视频监控系统对办公场所电梯出入口、楼梯出入口、办公通道和两栋楼周围区域等进行全天候监视。
5.3. 系统技术方案详述
5.3.1. 系统结构设计
5.3.1.1. 前端设备设计
1、前端摄像机布点
本系统前端设计采取高清网络红外摄像机，摄像机部署将关键考虑办公场所电梯出入口、楼梯出入口、办公通道、两栋楼周围等公共部位监视和监控，经过对本项目建筑结构和用户需求分析，我们合理设置监控点位。
前端设备共设计前端摄像机18个，其中5层办公室设置半球型红外彩色摄像机4个，两栋楼周围共设置枪式红外彩色摄像机14个。
5.3.1.2. 传输系统设计
传输线路是指将前端设备信号传输至中心控制设备各类线路，这部分造价虽小，但关系到整个电视监控系统图像质量和使用效果，所以要选择经济、合理传输方法。
本项目摄像机信号经过UPT6类网络线传输至汇聚点交换机，汇聚点交换机经过光纤传输至五楼弱电机房，最终经过视频交换机接入网络硬盘录像机。系统采取集中UPS供交流220V到楼栋监控汇聚机柜，经过交直流变压器转换成12V直流电到摄像机方法。
5.3.1.3. 弱电机房NVR设计
中心设备关键由千兆关键视频交换机、NVR存放设备和显示器等组成。
弱电机房在5层中部。
本系统统计和查询由1台32路数字网络硬盘录像主机NVR，对全部视频进行多画面分割显视和二十四小时录像。按720P高清格式统计30天。
可在当地或远程进行快放、慢放、单帧播放、倒放录像文件功效；
国际标准分辨率，支持高清楚度画质。不管现场监控画面还是录像回放画面全部含有很高色彩饱和度、轮廓分明、层次细腻，可确保理想录像取证效果和关键画面捕捉，打印，保留；
优异画面处理保留技术，数字视频直接画中画显示，回放窗口位置可调，含有画面缩小放大、自动消除干扰、自动亮度调整等功效。
5、远程网络功效
网络延时小，便于视频接收控制信号上传；
采取国际标准通讯协议和接口，支持多个网络一致访问，包含100M局域网等网络接入方法。
5.4. 系统产品选型和系统功效介绍
5.5. 关键产品性能介绍
5.5.1. 彩色红外半球摄像机HFW5226B
产品特点：
采取高性能SONY CCD；
分辨率高，图像清楚、细腻；
支持自动彩转黑功效，实现昼夜监控；
支持背光赔偿功效；　
支持自动白平衡功效，色彩还原度高，图像逼真；
信噪比高，图像画面洁净、悦目；
支持自动电子快门功效，适应不一样监控环境；
支持自动电子增益功效，亮度自适应；
标配φ14接口4.0-9.0mm变焦自动光圈镜头；
工程设计优异，三轴旋转，可靠性高；
产品参数：
参数/型号
DFW5226B
图像传感器
1/3" SONY EXview HAD CCDⅡ
分辨率
720P
最低照度
彩色：0.05lux/F1.4
黑白：0.005lux/F1.4
电子快门
自动:1/50s~1/100，000s，
镜头类型
标配φ14接口4.0-9.0mmICR变焦自动光圈镜头（2.8～12mm镜头可选）
白平衡
自动
增益控制
自动
背光赔偿
自动
红外线照射距离
不支持
OSD菜单控制
自动/手动
菜单控制
镜头类型
自动/手动
快门/自动增益控制
自动/手动
白平衡
自动白平衡/抑制色滚/手动/单按锁定/单按/用户1/用户2
图像调整
镜像/亮度/对比度/锐度/色调/增益
逆光赔偿
关/逆光赔偿/高亮度赔偿
数字宽动态（ATR）
关/开
动域检测
检测灵敏度/块状显示/监视区域/区域选择
隐私区域屏蔽
区域选择/色彩/透明度/马赛克
日夜模式
自动/黑白/彩色
减噪
减噪模式/Y等级/C等级
摄像机标识码
字符设定/位置调整
语言
汉字/英文/日文等8国语言
工作温度
-30°C~+60°C
电源
DC12V±10%(（-A表示支持AC24V±10%/DC12V±10% ）
功耗
3W Max
尺寸(mm)
φ140.8×120
重量
400g (-A:450g)

5.5.2. 枪式摄像机HFW5125B
产品特点：
采取高性能百万像素 CMOS图像传感器，低照度效果好，图像清楚度高
支持ICR自动切换功效，实现昼夜监控
支持数字降噪
支持ACF（活动帧率控制），支持手机监控
支持数字水印加密，预防数据被篡
支持数字宽动态功效
最大红外监控距离50米
采取一体化结构设计，方便安装
符合IP67级防水设计，可靠性高
电源接口：DC12V
产品参数：
参数分类
参数
参数值
系统参数
主处理器
1/4英寸CMOS
摄像机
传感器有效像素
1280(H)×720(V)
电子快门
1/3s～1/10000s;可手动或自动调整
最低照度
0. 1
