YSI 2700 SELECT
安装维护手册

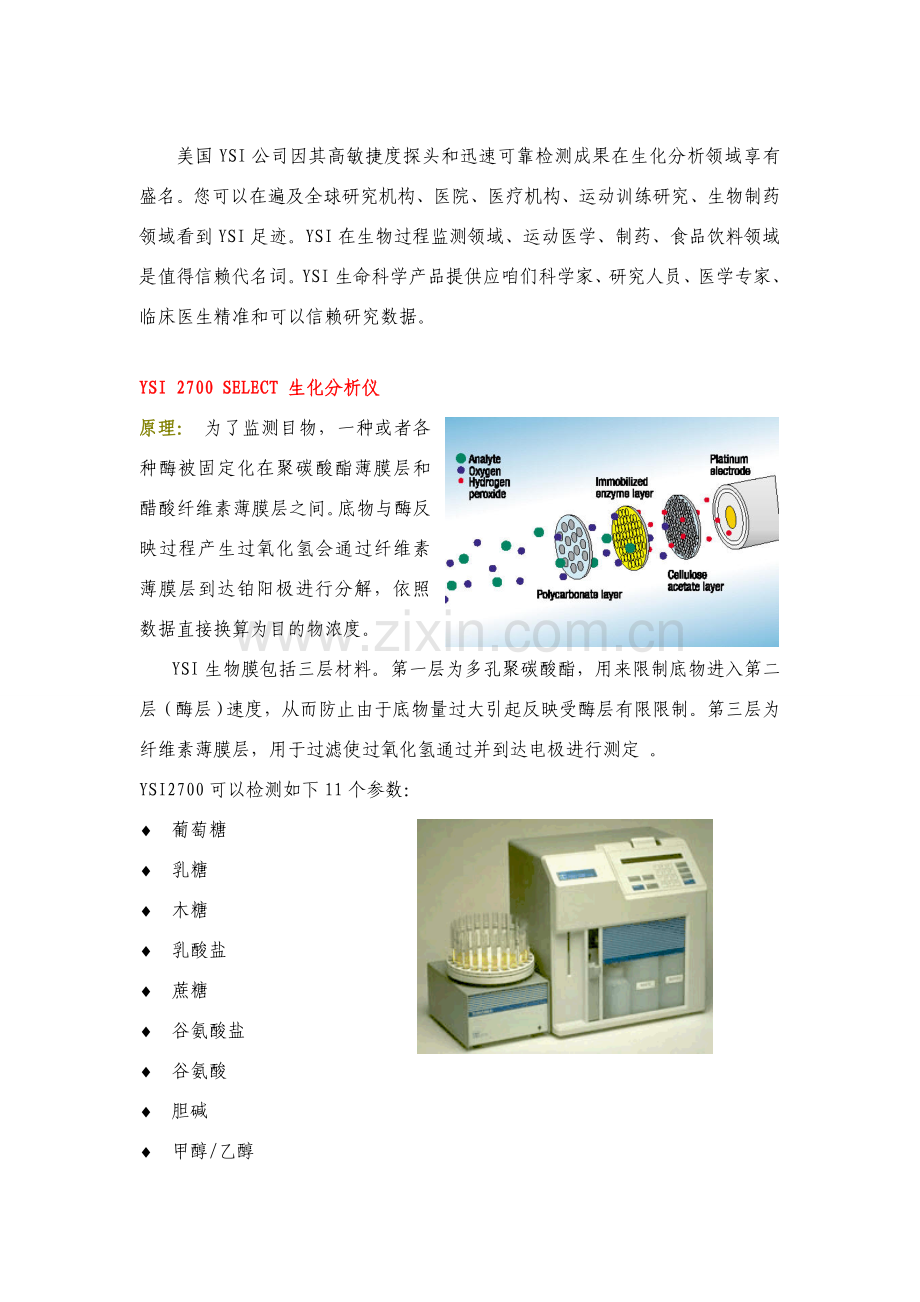

美国YSI公司因其高敏捷度探头和迅速可靠检测成果在生化分析领域享有盛名。您可以在遍及全球研究机构、医院、医疗机构、运动训练研究、生物制药领域看到YSI足迹。YSI在生物过程监测领域、运动医学、制药、食品饮料领域是值得信赖代名词。YSI生命科学产品提供应咱们科学家、研究人员、医学专家、临床医生精准和可以信赖研究数据。

YSI 2700 SELECT 生化分析仪
原理： 为了监测目物，一种或者各种酶被固定化在聚碳酸酯薄膜层和醋酸纤维素薄膜层之间。底物与酶反映过程产生过氧化氢会通过纤维素薄膜层到达铂阳极进行分解，依照数据直接换算为目的物浓度。
YSI生物膜包括三层材料。第一层为多孔聚碳酸酯，用来限制底物进入第二层（酶层）速度，从而防止由于底物量过大引起反映受酶层有限限制。第三层为纤维素薄膜层，用于过滤使过氧化氢通过并到达电极进行测定 。
YSI2700可以检测如下11个参数：
¨ 葡萄糖
¨ 乳糖
¨ 木糖
¨ 乳酸盐
¨ 蔗糖
¨ 谷氨酸盐
¨ 谷氨酸
¨ 胆碱
¨ 甲醇/乙醇
¨ 半乳糖*
¨ 过氧化氢*

YSI2700D 双通道生化分析仪可以提供迅速检测，可以同步测出分析物中如下成分含量：
¨ 葡萄糖和乳糖
¨ 葡萄糖和蔗糖
¨ 谷氨酰和谷氨酸

安装维护细则：
1， 样品范畴和精度：
Parameter       Range               Precision
Glucose       0 - 25 g/L                2%
L-Lactate     0 - 2.70 g/L              2%
Methanol    0 - 2.50 g/L                2%

2，样品解决：（遵循原则操作程序）
§ 取样：
番茄：切成小块，称重，置于干净搅拌器，加入100ml去离子水，解决5分钟，依照规定稀释，转移到1.5ml试管中
番茄酱：与去离子水按照1：1混合，以稀释其粘稠度，转移到1.5ml试管中
§ 转移到适当试管
§ 离心机分离
§ 提取上清液
§ 为提高精确性，可以平行取10组样品进行检测，然后计算平均值

3， 缓冲液准备：
¨ 每个启动包中包
含8个小包
¨ 每2包可以配备
1L缓冲液
¨ 规定蒸馏水或
者去离子水

2
1
4
2392
NaCl
3
¨ 搅拌直至所有
液体均溶解
¨ 充分搅拌，溶解完全后
静置5分钟即可使用

4， 安装酶膜：
¨ 移走探头表面酶膜，保证没有膜片残留
¨ 打开酶膜包装，拟定酶膜完整无污染
¨ 滴加 2392 盐溶液至探头表面
¨ 安装酶膜，
¨ 将探头安装到样品池中

5， 进样：
¨ 2号进样口进样
¨ 将检测管放入固定器
¨ 按下 [SAMPLE]
¨ 进样器旋转，下降，停止并吸取样品
¨ 显示检测成果并打印出来-- 45秒钟

¨ 3号进样口
¨ 按下 [SAMPLE]
¨ 进样器旋转，下降，停止
¨ 将样品管插入进样针
¨ 再按 [SAMPLE]
¨ 进样器下降，吸液
¨ 出成果 -- 45 秒钟
也可以选取4号进样口，即自动转盘作为进样方式

6，运营方式：
A. 进入Run模式，按Calibrate键校准仪器；
B. 使用YSI 2363溶液，执行 FCN 膜检测；
C. 使用YSI 2328 (1335 mg/Lactate) 标样进行线性校准；
D.若是双通道检测，继续进行此外一种标样线性校准；
E. 取样时，一方面让仪器空转15分钟，再进行校准以保证最高精准度；
F. 测量番茄酱中乳酸，遵循公司SOP（原则操作程序）检测样品中乳酸含量
G. 依照风味差别或者其他微生物污染问题来拟定该批样品与否符合规定

7，寻常维护：
§ 检查液体 – 原则液，缓冲液，废液
§ 检查打印纸
§ 检查酶膜完整性
§ 校验仪器（线性）

8，1-4周维护：
§ 浮现如下状况，请考虑更换膜片
敏捷度减少 (>5nA)
线性减少 (>5%)

9，每月维护事项：
§ 更换原则液
§ 用1% 次氯酸盐冲洗原则液管路，然后用去离子水洗净

10，6-12个月：
§ 检查管路和O形圈
§ 清洁样品池
§ 检查搅拌子
§ 清洁电极（70%乙醇）
§ 进样针检查
§ 清洁/润滑进样装置

酶膜及电极等维护
1，酶膜寿命参照：（建议在4C保存酶膜）
酶  膜
出厂寿命
酶  膜
出厂寿命
2365 葡萄糖
12个月
2725 甲  醇
6个月
2329 乳酸
6个月
2735 谷胺酰
6个月
2701过氧化氢
18个月
2754 谷胺酸
6个月
2702乳/半乳糖
6个月
2768 乙  醇
6个月
2703 蔗  糖
6个月
2771 胆  碱
6个月
除 2365葡萄糖(4个月) 与 2701过氧化氢(6个月)外，其她酶膜在工厂库存期最长不超过 2个月
乳酸酶膜由本来6个月降为3个月保存期

2， 酶膜上机寿命：
酶  膜
上机寿命
酶  膜
上机寿命
2365 葡萄糖
21天
2725 甲  醇
5-10 天
2329 乳酸盐
14天
2735 谷胺酰
5 天
2701过氧化氢
21天
2754 谷胺酸
7 天
2701乳/半乳糖
10天
2768 乙  醇
5 天
2703 蔗  糖
10天
2771 胆  碱
7 天

3， 如何延长酶膜寿命：
若酶膜失效原由于线性局限性
1. 只要预期测试范畴不超过衰减后有效线性范畴，酶膜仍可使用
2. 必要使用浓度较低线性原则液作线性检查，以监测有效线性范畴变化
若酶膜失效原由于敏感度局限性
3. 可增长样品量，PL值亦会相应提高
4. 样品量调节后必要进行一次线性检查，以保证调节有效
5. 注意：增长样品量会导致浓度高于校准点读数精确性减少

4，安装酶膜稳定性（泡膜）
●  “泡膜”需要时间范畴变化颇大
● 如果电极长期没有使用， “泡膜”时间可长达 24小时
● 如果电极刚清洁过，时间亦可长达 24小时
● 如果始终在使用，由膜寿命或线性因素需要更换新膜
– “泡膜”时间普通在 30-120分钟之间
● 注意：所有酶膜需要约24小时方能完全稳定

5，电极维护：
YSI酶探头十分可靠，绝少需要维护，在正常使用下，酶探头寿命普通可以超过
欲保持酶探头寿命
a) 最重要是不要刮伤电极表面
b) 另一方面是安装探头时螺母不要上太紧
- 探头密封重要是靠酶膜密封环压向样品室
在极端状况下，可使用浸泡过异丙醇无屑纸来回轻擦电极表面以去除杂物

6，常规指标：
¨ 进样量：5-65uL，普通以25uL为宜；
¨ 响应时间：60秒钟出成果；
¨ 样品检测循环：90秒钟（也许因分析物和进样方式不同而有差别）；
¨ 用电须知：220-240V AC ， 50-60Hz，50Watts；
工作环境：
¨ 环境温度：15° to 35° Celsius
¨ 相对湿度：10% to 90%
¨ 仪器尺寸：25.4 x 35.6 x 35.6cm；
¨ 仪器重量：11.40kg

7，酶膜相应有关指标：
葡萄糖/Dextrose (D-Glucose)
YSI 酶膜：2365
检测范畴：0-9 g/L at 25 mL 样品,
0-25 g/L at 10 mL 样品
校准点：2.50 g/L
线性校准点：9.0 g/L
精度 (CV,n=10)：2%
线性 (0 to 校准点)：±2%
线性 (校准点 to Max)：±5%
膜工作时间：21 days
酶膜颜色：红

乙醇/Ethanol
YSI 酶膜：2786
检测范畴：0-3.2 g/L
校准点：2.00 g/L
线性校准点：3.20 g/L
精度(CV,n=10)：2%
线性 (0 to 校准点)：±2%
线性 (校准点 to Max)：±5%
膜工作时间：5 days
酶膜颜色：绿
潜在干扰物：甲醇/Methanol

谷氨酰/L-Glutamate*
YSI 酶膜：2754
检测范畴：0-10 mmol/L
校准点：5.00 mmol/L
线性校准点：10.0 mmol/L
精度(CV,n=10)：2%
线性 (0 to 校准点)：±2%
线性 (校准点 to Max)：±5%
膜工作时间：7 days
酶膜颜色：黄
潜在干扰物：谷氨酸
*顾客可以设定仪器测量谷氨酸钠(MSG).

乳酸/L-Lactate (L-Lactic Acid)
YSI 酶膜：2329
检测范畴：0-2.67 g/L
校准点：0.50 g/L
线性校准点：2.67 g/L
精度(CV,n=10)：2%
线性 (0 to 校准点)：±2%
线性 (校准点 to Max)：±5%
膜工作时间：14 days
酶膜颜色：灰

乳糖/Lactose
YSI 酶膜：2702
检测范畴：0-25 g/L
校准点：5.00 g/L
线性校准点：25.0 g/L
精度(CV,n=10)：2%
线性 (0 to 校准点)：±2%
线性 (校准点 to Max)：±5%
膜工作时间：10 days
酶膜颜色：白

蔗糖/Sucrose
YSI 酶膜：2703
检测范畴：0-25 g/L
校准点：5.00 g/L
线性校准点：25.0 g/L
精度(CV,n=10)：2%
线性 (0 to 校准点)：±2%
线性 (校准点 to Max)：±5%
膜工作时间：10 days
酶膜颜色：蓝

胆碱/Choline
YSI 酶膜：2771
检测范畴：0-450 mg/L
校准点：175 mg/L
线性校准点：450 mg/L
精度(CV,n=10)：2%
线性 (0 to 校准点)：±2%
线性 (校准点 to Max)：±5%
膜工作时间：7 days
酶膜颜色：橙

谷氨酸/L-Glutamine*
YSI 酶膜：2735
检测范畴：0-8 mmol/L
校准点：5.00 mmol/L
线性校准点：8.00 mmol/L
精度(CV,n=5)：4%
线性 (0 to 校准点)：±4%
线性 (校准点 to Max)：±5%
膜工作时间：5 days
酶膜颜色：红紫色
*Specs shown are for simultaneous measurement of glutamine and glutamate.

甲醇/Methanol
YSI 酶膜：2725
检测范畴：0-2.50 g/L
校准点：1.00 g/L
线性校准点：2.50 g/L
精度(CV,n=10)：2%
线性 (0 to 校准点)：±2%或0.02 g/L
线性 (校准点 to Max)：±5%
膜工作时间：5 days
酶膜颜色：黑
潜在干扰物：乙醇/Ethanol
备注：如下分析物，咱们可以在诸多不同应用中检测，但是，您需要依照应用，自己准备校准液和线性原则液。
同步，必要注旨在您样品中没有相应得干扰物质存在，例如乳糖和半乳糖在同同样品中，会对各自浓度有明显干扰，在蔗糖酶膜上面，咱们也会读到葡萄糖值，但是如果是双通道检测葡萄糖和蔗糖，它们干扰可以通过软件自动排出。

半乳糖/Galactose
酶膜：2702
检测范畴：0-25 g/L
膜工作时间：10 days
酶膜颜色：白
顾客必要准备：校准液
潜在干扰物：乳糖/Lactose

过氧化氢/Hydrogen Peroxide
酶膜：2701
检测范畴：0-600 mg/L
膜工作时间：21 days
酶膜颜色：黄
顾客必要准备：校准液
Catalase-free Supply Buffer

应用实例：
使用 YSI 2700生化分析仪同步检测葡萄糖和乳酸，
¨ 安装2329乳酸酶膜在黑色电极上，2365葡萄糖酶膜在白色电极上；
¨ 配备2357缓冲液：去离子水500ml充分溶解缓冲液，倒入缓冲液瓶；
¨ 2776原则液（2.50 g/L 葡萄糖 and 0.50 g/L 乳酸）倒入原则瓶；
¨ 点亮仪器，安装打印纸；
¨ 待测样品准备，通过过滤离心等简朴操作解决样品，得到澄清液；
¨ 设定程序，持续运营样品三次，打印成果；
¨ 打印机可以选取简洁和详细方式，推荐初次安装时使用详细方式

主菜单详细简介/Main Menu:
（*如下背景色均为显示屏显示信息）

请选取仪器模式
[RUN] [STANDBY] [MENU]
请按 [MENU].
Select instrument function
1-Service 2-Setup 3-Diagnostic
请按 [2] 用于设立.
Select setup：1-General 2-MeasParameter
3-RunMode 4-Report 5-PrntSetup 6-Default
请按[1] 用于常规l.
General setup：1-Date/Time 2-Contrast
3-RS232 4-Radix 5-Serial# 6-LevelSensor
按 [1] 设定日期/时间，使用数字键变化输入，按[ENTER] 确认输入
Enter date and time as required
Year> 98
输入年份
Enter date and time as required
Month> 2
输入月份
Enter date and time as required
Date> 14
输入日期
Enter date and time as required
Hour> 17
输入小时
Enter date and time as required
Minute> 22
输入分钟
Select date format：MM/DD/YY
1-MM/DD/YY 2-DD/MM/YY
选取并确认时间格式：(month/day/year);(day/month/year).
确认时间格式后，需要返回此前菜单，即General setup.
General setup：1-Date/Time 2-Contrast
3-RS232 4-Radix 5-Serial# 6-LevelSensor
按 [2] 进入对照.
Adjust the display contrast
1-Raise contrast 2-Lower contrast
调节LCD亮度，达到适当视觉效果；
完毕后，按[0] 返回General setup.
General setup：1-Date/Time 2-Contrast
3-RS232 4-Radix 5-Serial# 6-LevelSensor
按 [3] 确认 RS-232.
RS-232 setup 1-Baud 2-Data 3-Parity
4-Stop 5-Handshake 6-Configuration
该菜单用于设立传递数据，按[0]回到General setup 或者探究这些参数，按[ENTER] 记录每一种选取，并且返回RS-232；
General setup：1-Date/Time 2-Contrast
3-RS232 4-Radix 5-Serial# 6-LevelSensor
按 [4] 拟定基数
Select radix mark："."
1-" . " 2-" ，"
全球某些地区用 "," 首选十进制，例如2.00 = 2,00.
确认选取，按[ENTER]返回到General setup。
General setup：1-Date/Time 2-Contrast
3-RS232 4-Radix 5-Serial# 6-LevelSensor
按 [5] 确认 Serial#.
Enter instrument serial number
98 12345
仪器Serial # 会在打印机详细模式中打印出来，在维修时候也是需要提供，可以这样记录，如：98B12345AB可以写成98 12345。
按 [ENTER] 拟定并返回General setup.
General setup：1-Date/Time 2-Contrast
3-RS232 4-Radix 5-Serial# 6-LevelSensor
按 [6] 确认水位检测器
Activate bottle level sensors?Yes
1-No 2-Yes
选取 Yes 检测 Buffer，Calibrator，and Waste 瓶水位. 按[ENTER]回到 General setup.
General setup：1-Date/Time 2-Contrast
3-RS232 4-Radix 5-Serial# 6-LevelSensor
完毕General setup所有设立. 按 [0] 返回到 Select setup 菜单
Select setup：1-General 2-MeasParameter
3-RunMode 4-Report 5-PrntSetup 6-Default
Press [2] for MeasParameter.
Measurement parameter setup
1-SampleSize 2-CalMethod 3-Black 4-White
按 [1] 选取样品量
Enter sample size in microliter
> 25
默认值为 25 mL. 可以在 5 to 65 mL之间选取，如果超过范畴，会提示。按 [ENTER] 确认，返回到参数设定菜单。
Measurement parameter setup
1-SampleSize 2-CalMethod 3-Black 4-White
按 [2] 进入校准办法菜单 CalMethod.
Select calibration method：One Station
1-One Station 2-Two Stations
按 [ENTER] 确认One Station
Enter Cal Station #
> 1
按 [ENTER]拟定校准溶液安装在Station #1，返回到参数设定菜单
Measurement parameter setup
1-SampleSize 2-CalMethod 3-Black 4-White
按[3] 选取黑电极Black，拟定黑电极要检测参数
Select BLACK chemistry：L-Lactate
0-Backup 1-Next chemistry [ENTER]-Accept
按 [1] 选取下一种参数，例如选取乳酸 L-Lactate，按 [ENTER] 拟定并选取下一种参数
Select BLACK unit of measurement：g/L
1-mmol/L 2-mg/L (ppm) 3-g/L 4-% (w/v)
按 [1] 选取 mmol/L将会变化 ‘g/L’ 默认设定.
Select BLACK unit of measurement：mmol/L
1-mmol/L 2-mg/L (ppm) 3-g/L 4-% (w/v)
按 [ENTER] 确认并移至下一种参数选取.
Enter Black calibration value in mmol/L
> 05.62
所观测到 (5.62 mmol/L) 等于0.50 g/L，该浓度表达YSI 2776
注意：如果使用默认值，但不选取g/L作为浓度单位，那么数值会随之而变化，即， 0.50 g/L 变成5.62 mmol/L 或者 500 mg/L.。当使用非原则校准液，相应数值必要输入当单位变化。
时刻记住校验对的校准值
按 [ENTER] 确认
Enter BLACK end point in seconds
> 30
按 [ENTER]拟定30秒钟到终点参数值，选取范畴为 15 ~ 125秒钟。
Measurement parameter setup
1-SampleSize 2-CalMethod 3-Black 4-White
按 [4] 设定白电极White.，详细设定借鉴黑电极设定
Select WHITE chemistry：Dextrose
0-Backup 1-Next chemistry [ENTER]-Accept
按 [ENTER] 拟定葡萄糖
Select WHITE unit of measurement：g/L
1-mmol/L 2-mg/L (ppm) 3-g/L 4-% (w/v)
依照需要更改默认值
Enter White calibration value in g/L
> 02.50
按[enter]确认选取
Enter White end point in seconds
> 30
按 [ENTER]确认
Measurement parameter setup
1-SampleSize 2-CalMethod 3-Black 4-White
按 [0] 返回上一级
Select setup：1-General 2-MeasParameter
3-RunMode 4-Report 5-PrntSetup 6-Default
按 [3] 进入运营模式
RUN mode setup：1-SampleProtocol
2-AutoStandby 3-AutoCal 4-Monitor
按 [1] 拟定进样规程
SamplingProtocol setup：1-SipperHeight
2-Replicates 3-ID 4-Station# 5-Turntable
按 [1]拟定吸入高度
Select manual sipper height：Medium
1-Low 2-Medium 3-High
确认选取
SamplingProtocol setup：1-SipperHeight
2-Replicates 3-ID 4-Station# 5-Turntable
按 [2]重复进样
Prompt replicate cycle?No
1-No 2-Yes
如果进样超过三次，必要选取重复进样，按 [2] 确认
Prompt replicate cycle?Yes
1-No 2-Yes
按 [ENTER] 确认
SamplingProtocol setup：1-SipperHeight
2-Replicates 3-ID 4-Station# 5-Turntable
按[3] 确认 ID.
Prompt sample ID?No
1-No 2-Yes
需要样品确认，按 [2]
Prompt sample ID?Yes
1-No 2-Yes
按 [ENTER] 确认
SamplingProtocol setup：1-SipperHeight
2-Replicates 3-ID 4-Station# 5-Turntable
按 [4] 选取进样位置 Station#.
Enter Sample Station #
> 2
进样位置默认值为Station #2，为手动进样，按 [ENTER]确认
SamplingProtocol setup：1-SipperHeight
2-Replicates 3-ID 4-Station# 5-Turntable
按 [0] 返回运营模式设立
RUN mode setup：1-SampleProtocol
2-AutoStandby 3-AutoCal 4-Monitor
按 [2] 进入自动待机状态
Enter autostandby time in hour
0 to disable > 2
按[ENTER] 确认
RUN mode setup：1-SampleProtocol
2-AutoStandby 3-AutoCal 4-Monitor
按 [3] 进入自动校准
Autocal setup：1-Temperature 2-Time
3-Sample 4-Cal shift 5-Sample error
