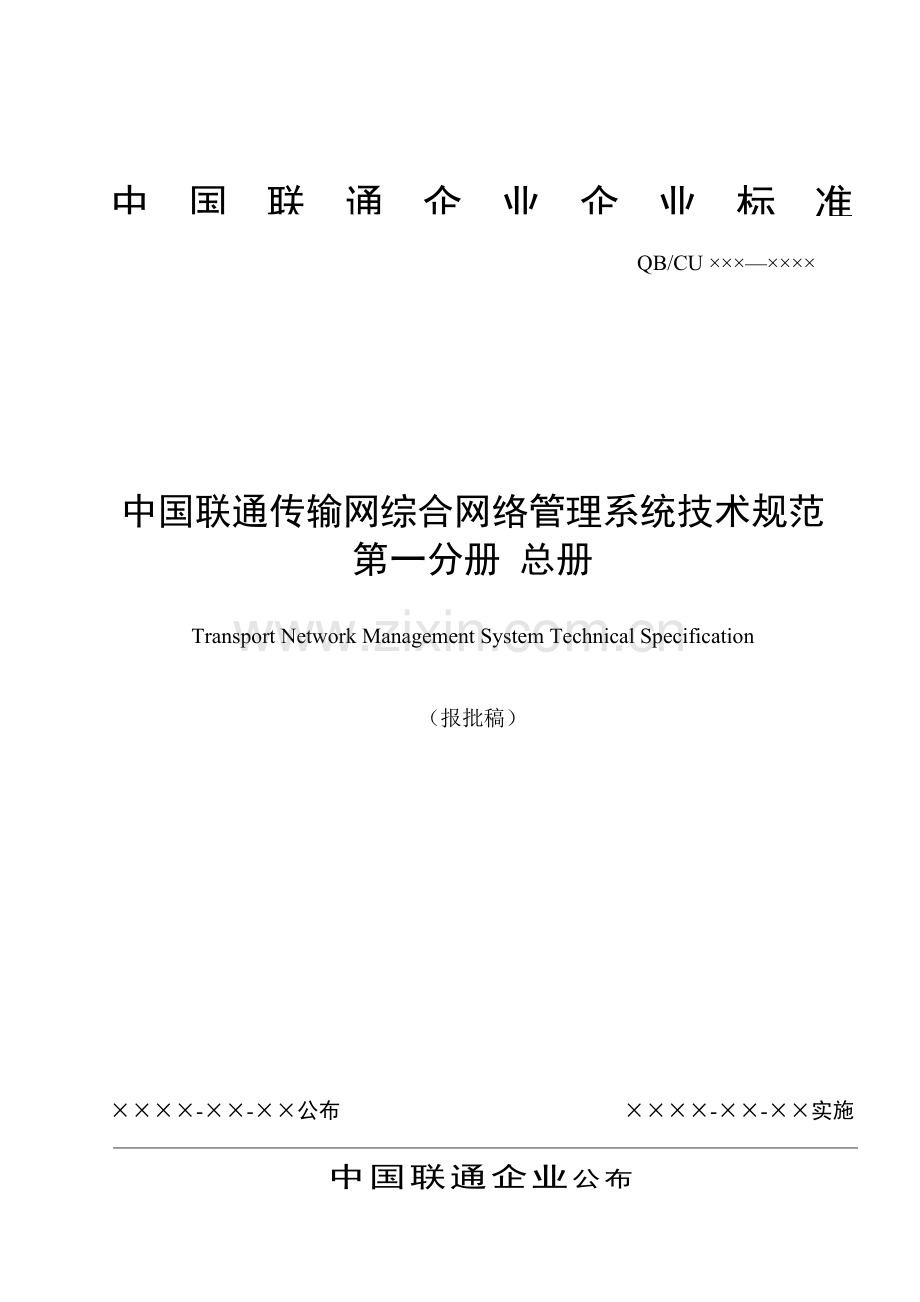

中国联通企业公布-实施-公布中国联通传输网综合网络管理系统技术规范第一分册 总册Transport Network Management System Technical Specification（报批稿）QB/CU 中国联通企业企业标准目 次前 言II1范围12规范性引用文件13缩略语14概述24.1中国联通传输网网管现实状况24.2系统建设目标24.3系统管理范围25系统体系结构45.1传输网网管系统分级管理结构45.2综合网管系统和厂家EMS/NMS之间接口（接口1）55.3综合网管系统省部级接口（接口2）55.4当地综合网管北向接口（接口3）55.5综合网管系统横向接口（接口4）56系统技术要求66.1系统总体要求66.2软件技术要求76.3管理能力要求76.4性能要求76.5系统安全要求76.6DCN要求8前 言本规范是中国联通传输网综合网络管理系统技术规范系列技术规范中第一分册。该系列规范结构及名称估计以下：（1） 中国联通传输网综合网络管理系统技术规范 第一分册 总册；（2） 中国联通传输网综合网络管理系统技术规范 第二分册 总部综合网管系统功效规范；（3） 中国联通传输网综合网络管理系统技术规范 第三分册 一干综合网管系统功效规范；（4） 中国联通传输网综合网络管理系统技术规范 第四分册 省级（二干、当地）综合网管系统功效规范；（5） 中国联通传输网综合网络管理系统技术规范 第五分册 部省级综合网管系统接口规范；（6） 中国联通传输网综合网络管理系统技术规范 第六分册 SDH接口规范；（7） 中国联通传输网综合网络管理系统技术规范 第七分册 WDM接口规范；（8） 中国联通传输网综合网络管理系统技术规范 第八分册 部省级接口测试规范。本标准关键起草单位：信息产业部电信传输研究所，中国联通。本标准关键起草人：徐贵宝，丛日刚，王燕，张德华，陈忠民，李财云，牛莹。本标准修改和解释权属中国联通。中国联通传输网综合网管系统技术规范第一分册 总册1 范围本标准要求了中国联通传输网综合网管系统总体框架、系统结构。本标准要求了中国联通传输网综合网管系统总体技术要求。本标准界定了此次技术规范系列引用术语。本规范适适用于对中国联通传输网综合网管系统计划、设计和实施。2 规范性引用文件下列文件中条款经过本标准引用而成为本标准条款。通常注日期引用文件，其随即全部修改单（不包含勘误内容）或修订版均不适适用于本标准，然而，激励依据本标准达成协议各方研究是否可使用这些文件最新版本。通常不注日期引用文件，其最新版本适适用于本标准。ITU-T 提议 M.3100 (1995)： 通用网络信息模型；ITU-T 提议 X.731 (1995)：状态管理功效；ITU-T 提议 X.739 (1993)：系统管理：测量对象和属性；ITU-T 提议 X.741 (1995)：安全管理功效；ITU-T 提议 Q.822 (1993)：性能管理功效 ；ITU-T 提议 G.774 (1992)：SDH网元管理信息模型；ITU-T 提议 G.774.01 (1994)：SDH网元性能监测；ITU-T 提议 G.784 (1994)：SDH管理；ITU-T 提议 G.805 (1994)：传送网通用功效结构；ITU-T 提议 G.875 (1998) 光传送网网元层信息模型。3 缩略语下列缩略语适适用于本标准。缩略语英文全名汉字全名DCNData Communication Network数据通信网EMSElement Management System网元管理系统MSMultiplex Section复用段NMSNetwork Management System网络管理系统RSRegenerator Section再生段SDHSynchronous Digital Hierarchy同时数字系列WDMWavelength Division Multiplexing波分复用SLAService Level Agreement业务等级协定4 概述4.1 中国联通传输网网管现实状况中国联通传输网为三级结构，包含一干传输网、二干传输网和当地传输网（包含接入网），现在对这三级网络管理也是采取分级方法。总部负责对一干传输网直接管理；省分企业负责对省内传输网进行直接管理。中国联通传输网网络管理现实状况是一干传输网已实现了多厂商平台上网络级综合网络管理系统，二干和当地网基础上采取各设备厂商提供网元或子网管理系统来管理各厂商自己设备，部分省市已经建设了资源管理系统。现在管理方法存在关键问题有：1) 分散监控、分散管理多厂家设备，操作复杂性高，缺乏统一、整体全网网络级管理系统；2) 缺乏对全网资源、网络拓扑宏观把握和数据分析，缺乏对全网资源进行有效分配手段和宏观调控；3) 缺乏对全网运行状态运行、维护情况宏观监控和数据分析，对传输网运维属于被动式运维，不能达成主动式运维和预防式运维目标。4) 缺乏全网端到端电路信息管理，缺乏对大用户VPN管理；5) 缺乏对运维工作结合网络运行质量综合统计分析数据支撑，对人员考评缺乏科学和量化手段。鉴于中国联通传输网网管现实状况，有必需在中国联通建立传输网综合网管系统分级体系，经过网管系统对省际省内传输网进行统一、全局管理，从而提升联通传输网整体运行维护水平，确保传输网运行质量和效率。4.2 系统建设目标中国联通传输网综合网管系统建设目标以下：1) 在统一界面中实现对多厂商设备传输网集中监控和管理；2) 实现对网络运行质量、运维工作统一考评评定；3) 经过对全网资源有效控制，使得传输网能够灵活地提供基于电路VPN业务管理；4) 实现对全网资源集中调度管理，方便提升网络维护质量和网络资源利用率；5) 为全网范围内管理维护人员提供统一办公平台，使得网络管理能够闭环进行；6) 对其它运行支撑系统提供接口,为整个联通运行管理自动化提供必需条件。4.3 系统管理范围中国联通传输网综合网管系统管理范围包含：一级干线传输网SDH系统；一级干线传输网WDM系统；二级干线干线传输网SDH系统；二级干线传输网WDM系统；当地传输网SDH系统；当地传输网WDM系统。5 系统体系结构5.1 传输网网管系统分级管理结构接口2当地传输网综合网管系统接口1二级干线SDH/WDM系统EMS/SNMS总部传输网综合网管系统当地传输网二级干线传输网一级干线传输网当地SDH/WDM系统EMS/SNMS一级干线SDH/WDM系统EMS/SNMS接口3省级传输网综合网管系统接口4一干传输网综合网管系统中国联通传输网综合网管系统采取三级管理方法，如图 1所表示：图 1中国联通传输网管理结构示意图第一级网管系统命名为中国联通总部传输网综合网管系统，完成对全网宏观管理和监控。第二级网管系统包含一干传输网综合网管系统（已建设完成）、省级传输网综合网管系统，分别完成对一级干线、二级干线和当地直接管理和监控。同时向上提供管理接口（即接口2）给总部传输网综合网管系统。依据现在网管建设情况，部分省分企业已经建立了资源管理系统，则可再建设一套含有跨多厂家告警、性能、配置管理等功效网管系统，和原资源管理系统一起组成“省级传输网综合网管系统”，两个系统之间经过横向接口完成所需信息交互（该横向接口待定）。第三级网管系统指是对于部分网络结构、网络容量、业务能力比较大地市，能够单独建立地市级当地传输网综合网管系统，完成对当地网络直接管理，同时向上提供管理接口（即接口3）给所辖省级传输网综合网管系统。各级综合网管系统均应预留向同级其它系统提供对外横向接口（即接口4），完成所需管理信息和数据传输和交互。传输网设备厂家提供EMS或SNMS，完成对传输设备监控管理，同时向上提供管理接口（即接口1）给对应一干综合网管系统或省级/当地综合网管系统。对于部分地域传输设备具体情况，也可采取综合网管系统直接连接网元进行管理方法。5.2 综合网管系统和厂家EMS/NMS之间接口（接口1）综合网管系统实现依靠于各设备厂家提供网管接口（接口1）。在传输网发展过程中，因为多种厂家对网管接口实现参差不齐，造成所提供网管接口方法和内容多样性。网管接口提供方法多样性表现在不一样传输设备厂家可能会经过其网元管理器（EMS）或子网管理器（SNMS）向上提供网管接口。在传输网综合网管系统建设过程中，网管接口选择应该坚持以下标准： 假如设备厂家能够提供满足功效网元管理接口，可优先采取网元管理器（EMS）向上提供管理接口； 假如设备厂家不能提供满足功效网元管理接口，可采取子网管理器（SNMS）向上提供管理接口； 当一个接口不能完全满足功效要求时，必需考虑采取多个网管接口可能性。5.3 综合网管系统省部级接口（接口2）“综合网管系统省部级接口”指是各“省级传输网综合网管系统”和“一干传输网综合网管系统”向“总部传输网综合网管系统”提供北向管理接口，用于满足“总部传输网综合网管系统”对全网宏观管理。在传输网综合网管系统建设过程中，该接口要求应该坚持以下标准： 要求统一接口内容和信息表现形式，适适用于全部“省级传输网综合网管系统”。 接口开放程度应含有较强适应性和扩展性，应可适应实际工程分阶段实施要求。 接口内容和信息模型应该完整涵盖所管网络资源、状态具体信息。5.4 当地综合网管北向接口（接口3）“当地综合网管北向接口”指是“当地传输网综合网管系统”向“省级传输网综合网管系统”提供北向管理接口，其内容和部省级接口内容应基础一致，在建设实际系统时应依据具体当地网情况作适应性增加或扩展。5.5 综合网管系统横向接口（接口4）“综合网管系统横向接口”指各级综合网管系统在建设时应考虑适应未来发展情况，预留出和其它系统横向接口，该接口要求应该坚持以下标准： 采取耦合度较松接口实现方法，避免系统开发复杂性； 采取成熟稳定接口实现技术。此接口待定。6 系统技术要求6.1 系统总体要求a) 接入方法。1) 支持近端接入和远程接入2) 支持多用户同时操作。b) 连接方法。网管系统和被管系统之间采取DCN连接。c) 安全可靠性。1) 应提供网管数据备份功效，包含自动和手工备份，需要时可将备份数据恢复。2) 应对无权操作人员进行限制，确保只有授权操作人员才许可实施对应操作等。3) 系统十二个月中停止服务时间累计不得超出3天。4) 系统在设计时应确保平均无故障时间大于100天；4) 应支持（1+1）热备用（Hot-Standby）配置。5) 系统投入、退出和异常停止后，不应影响它管理EMS正常运行，也不应影响传输网络正常业务。6) 和EMS连接中止时，系统应在一定时间内自动尝试重建连接，如连接失败应以告警形式提醒用户。7) 用户界面程序异常停止后，不应影响服务器端和其它用户界面正常运行。e) 年份表示必需满足ISO8601要求，使用四位十进制数表示年份。f) 需要时间标识事件，比如告警事件、性能事件、配置事件等时间标识为网元时间，提议以秒为单位。g) 应提供打印设置和打印功效。h) 应提供对EMS仿真终端接入功效。i) 全部界面应简练、友好，操作简单，提醒清楚，提供在线帮助。j) 用户界面显示应采取汉字，用户操作界面采取Windows界面。k) 数据表示要求：1) 依据需要可配置多个控制台和大屏幕显示器。2) 对于网管告警信息要采取多个手段表示，如声、光提醒等。3) 应支持通配符查询。4) 对于同一功效，应提供多个方法操作手段，如鼠标操作，热键操作等。5) 对于统计信息，应以报表或直观图形化方法（如直方图、曲线图等）进行表示。m) 数据同时要求，应确保网管系统和被管网络数据一致性。n) 时间同时要求：应提供机制，确保EMS和NMS时间同时性，以NMS时间为准。6.2 软件技术要求a) 可靠性：网管系统软件应含有处理多种非正常状态和事件能力。b) 开放性：网管系统应采取多层开放体系结构，含有清楚体系结构，对不一样组网方法网络，无须进行专门软件开发，并能遵照对应国际标准。c) 分布性：网管系统应采取分布式计算技术，以提升系统可扩展性。d) 可扩展性：网管系统应含有良好伸缩性，能够随网络规模增加平滑扩展；NMS还应含有后向兼容性，当NMS版本升级后，应能管理全部EMS，同时低版本系统中数据应自动迁移到高版本系统中。e) 网管系统应支持对设备网管平滑升级适应性要求，并能支持新传输设备引入。f) 应用软件结构、系统架构应和功效模块划分保持一致。6.3 管理能力要求a) 网管系统可支持图形终端不得少于100个。b) 网管系统可支持同时操作用户数不得少于100个。c) 网管系统应可管理多个EMS。d) 网管系统所能处理最大目前告警数目应大于5,000个。6.4 性能要求(1) 告警响应时间：网络设备运行正常情况下，网管系统告警平均响应时间（指从网元发生告警到NMS显示告警）小于 20秒。在系统满负荷情况下，告警响应时间应小于以上指标150%；(2) 当网管系统采取双机备份时且为热备用方法下，主用到备用平均切换时间应小于10分钟；(3) 存放能力要求：多种日志文件应最少能保留12个月事件。(4) 时间精度要求：时间戳精度为1秒。6.5 系统安全要求网管系统本身应含有统一且完善安全机制，确保网络设备正常运转和系统软件安全运行，预防非法用户闯进，确保系统数据安全。a) 网管系统应对所接入用户进行严格鉴权，包含对用户名称、用户密码和IP地址进行验证，用户只能在授权范围内进行相关操作；b） 网管系统应含有系统访问日志统计和操作日志统计功效；c） 对基于Web方法进行访问用户，网管系统应经过设置防火墙 (Firewall) 对外部用户身份、数据包和连接方法进行控制，预防对网管系统非法访问、攻击和破坏；d） 网管系统应提供系统病毒检测和清除手段。6.6 DCN要求DCN用于在NMS和EMS之间传送网管信息，NMS应最少支持以下一个DCN接入能力：a) 以太网；b) DDN网（N*64Kbit/s 1N30，V.35接口）；c) 2Mbit/s，G.703同向型接口；d) X.25网；e) 其它已投入商用数据通信网。
