楼回填土技术交底.doc

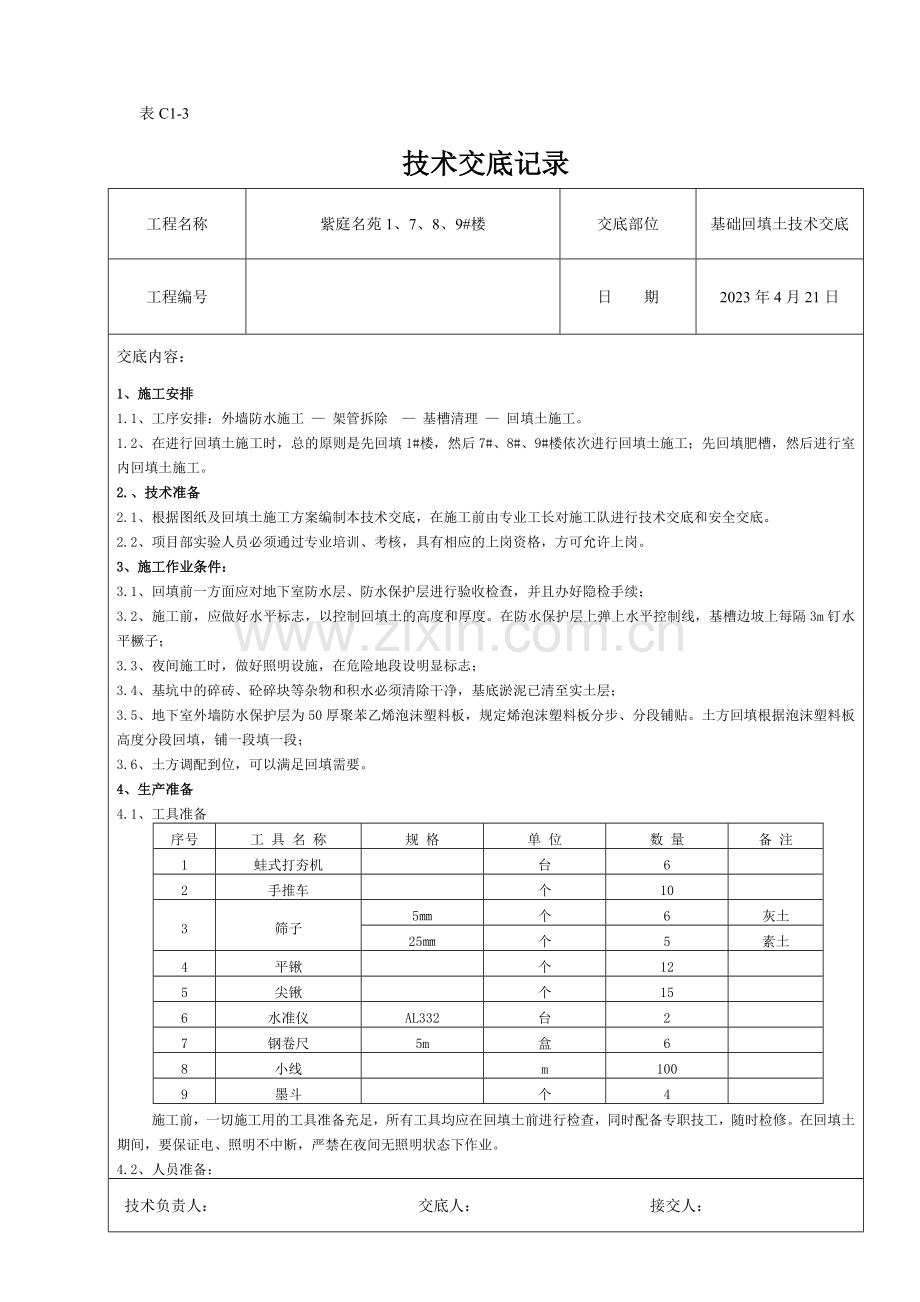

表C1-3
技术交底记录
工程名称
紫庭名苑1、7、8、9#楼
交底部位
基础回填土技术交底
工程编号

日 期
2023年4月21日
交底内容：
1、施工安排
1.1、工序安排：外墙防水施工 — 架管拆除 — 基槽清理 — 回填土施工。
1.2、在进行回填土施工时，总的原则是先回填1#楼，然后7#、8#、9#楼依次进行回填土施工；先回填肥槽，然后进行室内回填土施工。
2.、技术准备
2.1、根据图纸及回填土施工方案编制本技术交底，在施工前由专业工长对施工队进行技术交底和安全交底。
2.2、项目部实验人员必须通过专业培训、考核，具有相应的上岗资格，方可允许上岗。
3、施工作业条件：
3.1、回填前一方面应对地下室防水层、防水保护层进行验收检查，并且办好隐检手续；
3.2、施工前，应做好水平标志，以控制回填土的高度和厚度。在防水保护层上弹上水平控制线，基槽边坡上每隔3m钉水平橛子；
3.3、夜间施工时，做好照明设施，在危险地段设明显标志；
3.4、基坑中的碎砖、砼碎块等杂物和积水必须清除干净，基底淤泥已清至实土层；
3.5、地下室外墙防水保护层为50厚聚苯乙烯泡沫塑料板，规定烯泡沫塑料板分步、分段铺贴。土方回填根据泡沫塑料板高度分段回填，铺一段填一段；
3.6、土方调配到位，可以满足回填需要。
4、生产准备
4.1、工具准备
序号
工 具 名 称
规 格
单 位
数 量
备 注
1
蛙式打夯机

台
6

2
手推车

个
10

3
筛子
5㎜
个
6
灰土
25㎜
个
5
素土
4
平锹

个
12

5
尖锹

个
15

6
水准仪
AL332
台
2

7
钢卷尺
5m
盒
6

8
小线

m
100

9
墨斗

个
4

施工前，一切施工用的工具准备充足，所有工具均应在回填土前进行检查，同时配备专职技工，随时检修。在回填土期间，要保证电、照明不中断，严禁在夜间无照明状态下作业。
4.2、人员准备：
技术负责人： 交底人： 接交人：

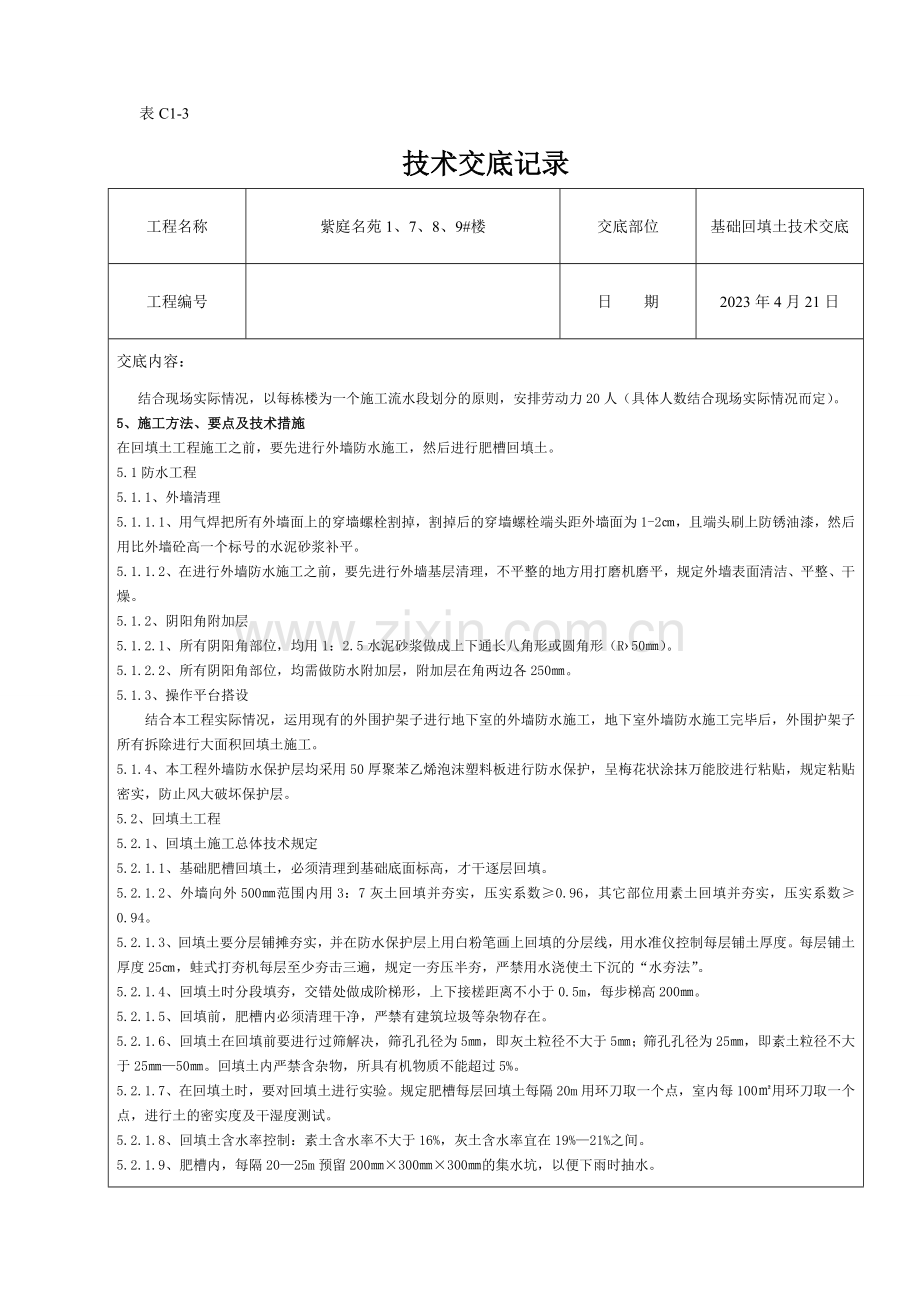

表C1-3
技术交底记录
工程名称
紫庭名苑1、7、8、9#楼
交底部位
基础回填土技术交底
工程编号

日 期
2023年4月21日
交底内容：
结合现场实际情况，以每栋楼为一个施工流水段划分的原则，安排劳动力20人（具体人数结合现场实际情况而定）。
5、施工方法、要点及技术措施
在回填土工程施工之前，要先进行外墙防水施工，然后进行肥槽回填土。
5.1防水工程
5.1.1、外墙清理
5.1.1.1、用气焊把所有外墙面上的穿墙螺栓割掉，割掉后的穿墙螺栓端头距外墙面为1-2㎝，且端头刷上防锈油漆，然后用比外墙砼高一个标号的水泥砂浆补平。
5.1.1.2、在进行外墙防水施工之前，要先进行外墙基层清理，不平整的地方用打磨机磨平，规定外墙表面清洁、平整、干燥。
5.1.2、阴阳角附加层
5.1.2.1、所有阴阳角部位，均用1：2.5水泥砂浆做成上下通长八角形或圆角形（R›50㎜）。
5.1.2.2、所有阴阳角部位，均需做防水附加层，附加层在角两边各250㎜。
5.1.3、操作平台搭设
结合本工程实际情况，运用现有的外围护架子进行地下室的外墙防水施工，地下室外墙防水施工完毕后，外围护架子所有拆除进行大面积回填土施工。
5.1.4、本工程外墙防水保护层均采用50厚聚苯乙烯泡沫塑料板进行防水保护，呈梅花状涂抹万能胶进行粘贴，规定粘贴密实，防止风大破坏保护层。
5.2、回填土工程
5.2.1、回填土施工总体技术规定
5.2.1.1、基础肥槽回填土，必须清理到基础底面标高，才干逐层回填。
5.2.1.2、外墙向外500㎜范围内用3：7灰土回填并夯实，压实系数≥0.96，其它部位用素土回填并夯实，压实系数≥0.94。
5.2.1.3、回填土要分层铺摊夯实，并在防水保护层上用白粉笔画上回填的分层线，用水准仪控制每层铺土厚度。每层铺土厚度25㎝，蛙式打夯机每层至少夯击三遍，规定一夯压半夯，严禁用水浇使土下沉的“水夯法”。
5.2.1.4、回填土时分段填夯，交错处做成阶梯形，上下接槎距离不小于0.5m，每步梯高200㎜。
5.2.1.5、回填前，肥槽内必须清理干净，严禁有建筑垃圾等杂物存在。
5.2.1.6、回填土在回填前要进行过筛解决，筛孔孔径为5㎜，即灰土粒径不大于5㎜；筛孔孔径为25㎜，即素土粒径不大于25㎜—50㎜。回填土内严禁含杂物，所具有机物质不能超过5%。
5.2.1.7、在回填土时，要对回填土进行实验。规定肥槽每层回填土每隔20m用环刀取一个点，室内每100㎡用环刀取一个点，进行土的密实度及干湿度测试。
5.2.1.8、回填土含水率控制：素土含水率不大于16%，灰土含水率宜在19%—21%之间。
5.2.1.9、肥槽内，每隔20—25m预留200㎜×300㎜×300㎜的集水坑，以便下雨时抽水。
技术负责人： 交底人： 接交人：
表C1-3
技术交底记录
工程名称
紫庭名苑1、7、8、9#楼
交底部位
基础回填土技术交底
工程编号

日 期
2023年4月21日
交底内容：
5.2.1.10、外墙管周边1.0m范围内用粗砂回填，采用人工操作羊足碾夯实。
5.2.2、塔吊处回填土做法
5.2.2.1、塔吊周边采用M5水泥砂浆砌筑MU5.0红机砖方形挡土墙，定位以塔吊基础外边线为墙体外边线，直至自然地面，且墙顶增设一道100厚混凝土板带，C15混凝土浇筑，配筋为210，Ф8＠200（单肢箍），具体见下图：

5.2.2.2、砖砌墙体均需用1：2.5水泥砂浆抹灰找平，厚度为20㎜。
5.2.3、室内回填土做法
5.2.3.1、地下一层室内回填天然素土，压实系数不小于0.94，有机物含量不大于5%。
5.2.3.2、反梁边及墙、柱角处先铺土10～15cm厚，并夯实后再铺平随大面一起夯实；
5.2.3.3、铺筑素土的每层虚铺厚度为250mm（拉线铺填），用蛙式打夯机夯实；
5.2.3.4、 夯实：用蛙式打夯机夯实，用打夯机夯实。打夯之前对填土应初步平整，保持落距为40～50mm，要打一夯压半夯，夯夯相接，全面夯实，打夯次数不少于3次，直到密实度达成规定为止（现场施工以脚蹬尖头铁锨不入土为准）。边沿、转角及靠近外墙150mm范围人工用木夯夯密实；
5.2.3.5、回填土每层夯实后，应按规范规定进行环刀取样，测出压实后的干密度，达成规定后再进行上一层铺土；
5.2.3.6、修整找平：填土所有完毕后，应进行表面拉线找平，视具体情况高处铲平，低处填起，保证标高和平整度的误差在允许范围内；
5.2.3.7、根据现场情况，房心回填土时，1#、7#、8#、9#楼可运用主楼北侧窗井处作为土料入口处，其中8#、9#楼亦可从自行车坡道入口处进土。
5.2.4、外墙后浇带处技术措施
技术负责人： 交底人： 接交人：
表C1-3
技术交底记录
工程名称
紫庭名苑1、7、8、9#楼
交底部位
基础回填土技术交底
工程编号

日 期
2023年4月21日
交底内容：
5.2.4.1、在外墙后浇带处外挂100㎜厚预制盖板（居中），每块板尺寸为1100㎜（宽）×1000㎜（高），混凝土强度等级为C30，配筋为Ф10＠150（单层双向），每块板设4个Ф12吊钩，每个吊钩长500㎜（含锚固长度）。详见下图：

外墙后浇带外挂预制盖板简图
5.2.4.2、板两边用1：2.5水泥砂浆做成八角形或圆形，并且用1：2.5水泥砂浆进行板面找平，满足做防水时平整、干光滑的规定。
5.2.5、自然地面以上的肥槽回填
5.2.5.1、由于自然地面以上的覆土下有许多专业管线及园林绿化设计，故暂不考虑此处回填土做法，待各专业管线明细后及绿化方案拟定后，再进行回填土施工。
5.2.6、自行车道入口处解决措施
5.2.6.1、8#、9#楼自行车道入口处两边肥槽回
填土作成阶梯状甩茬，具体见下图。

技术负责人： 交底人： 接交人：

表C1-3
技术交底记录
工程名称
紫庭名苑1、7、8、9#楼
交底部位
基础回填土技术交底
工程编号

日 期
2023年4月21日
交底内容：
5.3、回填土实验规定
5.3.1、土运至现场后，立即进行土质实验，测定含水率及有机物含量；
5.3.2、填土每层夯实后应按规定进行环刀取样，测出填土的干密度；
5.3.3、回填土取样采用环刀法，回填土前绘出每层取样点平面布置图，肥槽水平方向20m、室内每100㎡，每层厚度20cm取一点，经实验合格后继续回填土料；
5.3.4、环刀法的取样方法：每段每层进行检查，在夯实层下半部（每层表面以下2/3处）用环刀取样；
5.3.5、实验项目：（1）干密度 （2）含水率 （3）压实系数
6、质量保证措施
6.1、回填土的土质规定及压实系数0.94（素土）、0.96（灰土），必须符合设计规定和施工规范，标准，并应满足施工需要。
6.2、回填土现场过筛处，严禁使用大孔径铁筛，杜绝大粒径回填土，并严禁浇水打夯，现场派专人监督回填土质量。
6.3、现场由专职实验员进行土质检测，并做好笔录。
6.4、回填土时，为了防止铺土过厚，采用水准仪控制标高，然后用墨斗在防水保护层上弹出水平线，护坡一侧运用小白线控制水平标高。
6.5、实行奖罚制度，奖励施工质量好的班组，处罚施工质量差的班组，对个人有突出表现的人员，进行特别奖励。
7、安全、文明施工
7.1、施工人员进入现场必须戴好安全帽，现场严禁吸烟。
7.2、特种作业人员必须持证上岗，并配戴相应的劳保用品。
7.3、进场前，必须进行相关专业的施工安全教育。
7.4、打夯机电源开关应作好安全防护措施，线路应架空。
7.5、在进行底层回填时，应在作业面上搭设护头棚，以防高空坠物砸人。
7.6、夜间作业应合理安排施工顺序，设立足够照明，防止铺填超厚，防止夯填不匀、不实。雨天不宜进行回填施工，必须回填时，应分段尽快完毕。
7.7、严格控制每层铺土厚度，严禁汽车直接向基坑（槽）中倒卸土.运送车辆距基槽边的安全距离不得少于两米，且槽边两米范围内不得堆放任何材料、杂物。
7.8、基槽回填，用车辆运土时，在场内应保证交通道路畅通安全。车与车前后距离不得小于5m。场内二次运土用手推车回填时，注意不得任意放手让小车自动卸土。
7.9、夯机使用前应检查设备部件，保证安全作业。
7.10、除接零、接地外还应设立漏电保护器，电缆线接头绝缘良好。
7.11、传动皮带松紧度合适，皮带轮与偏心块安装牢固。转动部分应设防护装置，确认正常后方可作业运转。
7.12、作业时夯土机扶手上的按钮开关和电动机的接线均应绝缘良好。作业应保持一人扶夯，一人负责移动胶皮线，
操作夯机人员必须戴绝缘手套和穿绝缘鞋以防触电。递线人员应跟随夯机后或两侧调顺电缆线，且不得张拉过紧，应保持有3-4m的余量。
7.13、多机作业时，其平行间距不得小于3m，在同一夯行路线上前后间距不得小10m，电源线路应保持一机、一闸、
技术负责人： 交底人： 接交人：
表C1-3
技术交底记录
工程名称
紫庭名苑1、7、8、9#楼
交底部位
基础回填土技术交底
工程编号

日 期
2023年4月21日
交底内容：
一漏。
7.14、夯机连续作业时间不应过长，当电动机超过额定温升时，应停机降温。夯机发生故障时，应先切断电源，然后排除故障。作业完后，应切断电源，卷好电缆线，清除夯机上的泥土，上加覆盖，妥善保管。
7.15、在施工过程中，要由专业电工进行接线、接电，严禁无证人员私自接电。
8、环境保护措施
8.1、防水卷材的外包封皮，撕毁后不得随地乱扔，应集中堆放。
8.2、施工现场内严禁焚烧防水卷材的外包封皮等各类废弃物。
8.3、运送车辆进入现场，严禁鸣笛，装卸回填土时应尽量避免噪音污染。
8.4、回填土过筛时，应用彩条布进行围护、封盖，减少空气污染。
8.5、回填土施工过程中，严禁出现大面积的散土现象。
8.6、回填土竣工后，要做到现场清洁、整齐，无杂物、污物。
8.7、运送车卸完土后，出工地之前，应将车轮的土扫掉，并用水冲洗干净，以防污染马路。

技术负责人： 交底人： 接交人：
