变配电安全操作规程.doc

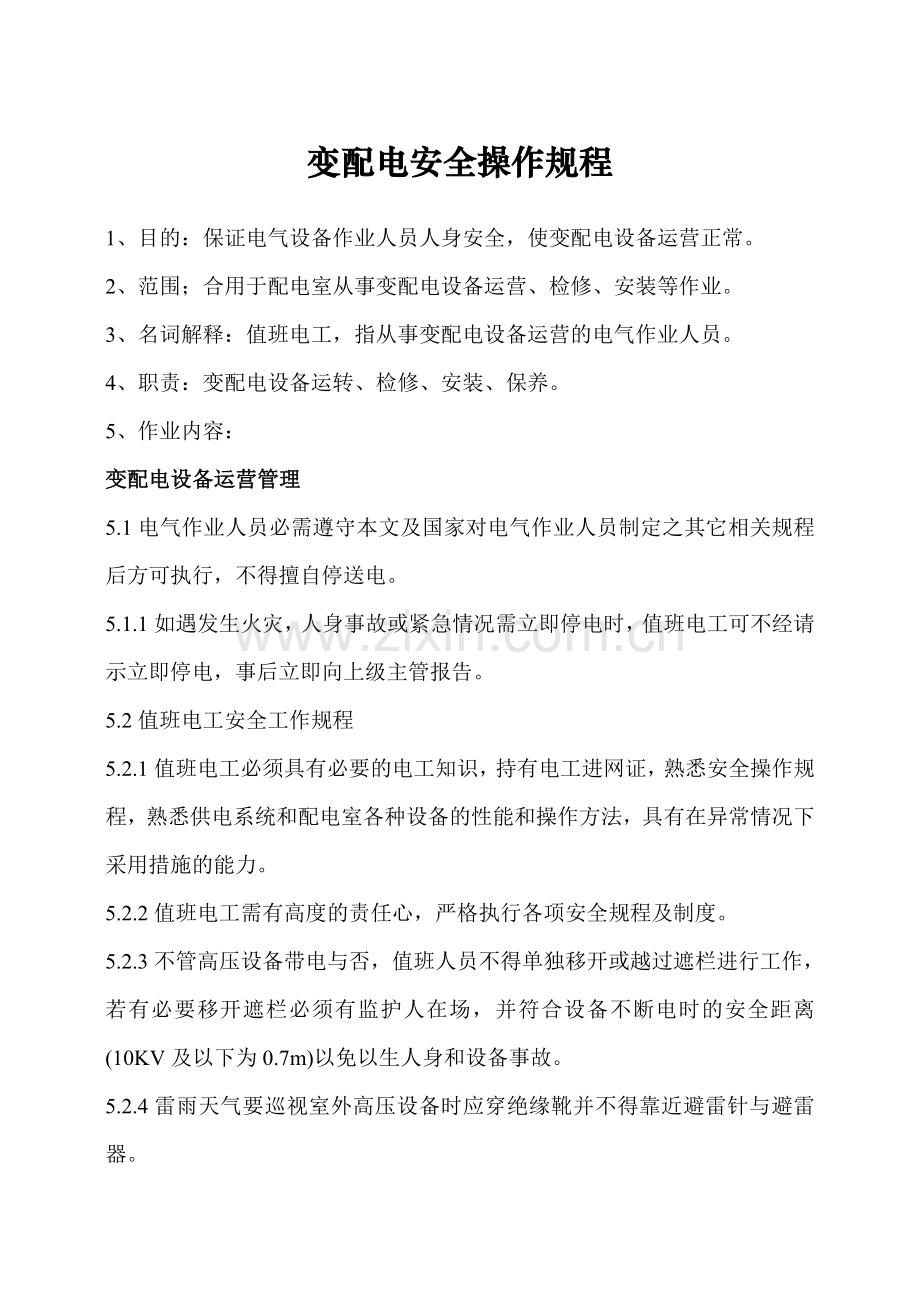

变配电安全操作规程1、目的：保证电气设备作业人员人身安全，使变配电设备运营正常。2、范围；合用于配电室从事变配电设备运营、检修、安装等作业。3、名词解释：值班电工，指从事变配电设备运营的电气作业人员。4、职责：变配电设备运转、检修、安装、保养。5、作业内容：变配电设备运营管理5.1电气作业人员必需遵守本文及国家对电气作业人员制定之其它相关规程后方可执行，不得擅自停送电。5.1.1如遇发生火灾，人身事故或紧急情况需立即停电时，值班电工可不经请示立即停电，事后立即向上级主管报告。5.2值班电工安全工作规程5.2.1值班电工必须具有必要的电工知识，持有电工进网证，熟悉安全操作规程，熟悉供电系统和配电室各种设备的性能和操作方法，具有在异常情况下采用措施的能力。5.2.2值班电工需有高度的责任心，严格执行各项安全规程及制度。5.2.3不管高压设备带电与否，值班人员不得单独移开或越过遮栏进行工作，若有必要移开遮栏必须有监护人在场，并符合设备不断电时的安全距离(10KV及以下为0.7m)以免以生人身和设备事故。5.2.4雷雨天气要巡视室外高压设备时应穿绝缘靴并不得靠近避雷针与避雷器。5.2.5巡视配电室，进出高压室必须随手将门锁好。5.2.6停电拉闸时，必须按照开关、负荷侧刀闸、电源侧刀闸的顺序依次操作，高压设备和大容量低压总盘上的倒闸操作必须由两人执行，并由对设备更为熟悉的一人担任监护。5.2.7用绝缘棒拉合高压刀闸或经传动机构拉合高压刀闸和负荷开关，都应戴绝缘手套，及穿绝缘靴。5.2.8带电装卸熔断器时，应戴护目眼镜和绝缘手套，必要时使用绝缘夹钳，并站在绝缘垫或绝缘台上。5.2.9电气设备停电后，在未拉开刀闸和作好安全措施前，应视为有电不得触及设备和进入遮栏，以防忽然来电。5.2.10施工和检修需要停电时，值班人员应当按照工作需要作好安全措施，涉及停电、验电、装设接地线，装设遮栏和悬挂标示牌，会同工作负责人现场检查确认无电并交待电设备的位置和注意事项，然后双方办理许可开工签证，方可开始工作。5.2.11工作结束时，工作人员撤离，工作负责人向值班人员交待清楚并共同检查，然后双方办理工作终结签证后，值班人员方可拆除安全措施，恢复送电。5.2.12高压设备停电检修时，距离工作人员工作中正常活动范围0.35m的设备必须停电，距离大于0.35m但小于0.7m的设备必须在与带电部分不小于0.35m的距离处装设牢固的临时遮栏,否则必须停电，带电部分在工作人员的后面或两侧无可靠措施也必须停电。5.2.13停电时必须切断各回路和也许来电的电源，不能只停负荷开关进行工作，使各回路至少有一个明显的断开点，变压器与互感器都必须从高低压两侧断开，电压互感器的一、二次熔断器要取下,真空断路器要转换到断开位置，刀闸的操作把手要锁住。5.2.14验电时必须用电压等级合格并且合适的验电器，在检修设备进出线两侧分别验电，验电前应先在有电设备上进行实验，证明验电器良好，设备验电必须戴绝缘手套。5.2.15当验明设备确无电压后，应立即将检修设备导体接地，并互相短路，对也许送电设备的各方面或也许产生感应电压的各部分都要装设接地线，装拆接地线都应使用绝缘棒或戴绝缘手套并做好相应记录，并在交接班时交待清楚。5.2.16在电容器主回路上工作，必须将电容器逐个放电。5.2.17在一经合闸即可送电到工作地点的开关和刀闸操作把手上都应悬挂“严禁合闸、有人工作”的标示牌。5.2.18在线路或用户检修规定停电时，值班人员必须在接到主管部门的书面告知后，方可采用安全措施，实行停电，然后告知对方负责人方可开始工作，并进行停电，严禁约时停送电。5.2.19在带电设备附近工作时，必须设专人监护，带电设备只能在工作人员的前面或一侧,否则应停电进行。5.2.20低压设备带电工作时，应设专人监护，工作中要戴工作帽，使用有绝缘柄的工具，并站在干燥的绝缘物上进行，工作时相邻带电部分应用绝缘材料隔开，严禁使用锉刀，金属物的毛刷，用毛掸等工具。5.2.21在带电的电流互感器二次回路工作时，要严防二次回路产生高电压，断开电源回路时，必须把短路片或短路线在电流互感器二次侧的专用端子上短路，严禁用导线缠绕，工作中不得将回路的永久接地点断开，工作时必须有专人监护，使用绝缘工具站在绝缘垫上。5.2.22发生人身事故和火灾事故，值班人员应不经联系立即断开有关设备的电源以进行抢救。5.2.23电气设备发生火灾时，应当用CCI4、CO2、或121灭火器扑灭变压器，着火时只有在周边所有停电后才干用泡沫灭火器进行灭火，配电室门窗应加网栏防止鼠害。5.3维修电工安全规程5.3.1任何电气设备且未经验电一律视为有电，不准用于维护。5.3.2电气设备及其带电的机械部分需要修理时，不准在运转中拆卸修理，必须在停电后取下熔断器，挂上“严禁合闸，有人工作”的标示牌，并验明无电后方可进行工作。5.3.3在配电盘及其母线上进行工作时，在验明无电后应挂临时接地线装拆接地线都必须由值班电工进行。5.3.4临时工作中断后或每班开始工作前都必须重新检查电源拟定并验明无电。5.3.5每次维修结束时，必须清点所带工具，零件，以防遗失和留在设备内导致事故。5.3.6由专门检修人员修理电气设备或带动的机械部分时，值班电工应进行登记并注明停电时间，竣工后要作好交接并共同检查，然后方可送电，并做好送电时间记录。5.3.7低压设备上带电工作时，要通过领导批准并要有专人监护，工作时要戴工作帽，穿长袖衣服，戴绝缘手套，使用有绝缘手柄的工具并站在绝缘垫上进行，邻近相带电部分和接地金属部分应用绝缘板隔开，严禁使用锉刀钢尺进行工作。5.3.8动力配电箱的刀开关严禁带负荷拉闸。5.3.9带电装卸熔断器时，应戴绝缘手套，必要时使用绝缘夹钳站在绝缘垫上。5.3.10熔断器的容量要与设备和线路安装容量相适应。5.3.11电气设备的金属外壳必须接地（接零），接地线要符合标准，有电设备不准断开外壳接地。5.3.12电器或线路拆除后也许来电的线头必须及时用绝缘胶布包好。5.3.13安装灯头时开关必须接在火线上，灯口螺纹必须接在零线上。5.3.14临时装设的电气设备必须将金属外壳接地，严禁将电动工具的金属外壳的接地线单独接到接地线上以防接触不良时引起外壳带电，用软电缆移动设备时，专供保护接零的线上不许有工作电流通过。5.3.15动力配电盘配电箱、开关、变压器等各种电气设备附近不准堆放各种易燃易爆潮湿和其他影响操作的物件。5.3.16使用梯子时梯子与地面的角度以60为宜，不准垫高使用。在较滑的地面上使用梯子时，要有防滑措施。没有搭构的梯子在工作中要有人扶住梯子，使用人字梯时拉绳必须牢固。5.3.17使用电动工具时要戴绝缘手套，并站在绝缘垫上。5.3.18电气设备发生火灾时，要立切断电源并使用CO2、CCI4或121灭火器灭火，严禁用水灭火。5.4停电检修的安全措施5.4.1停电时对通向检修线路和电气设备的各路电源都要所有切断，每路均要在已断开的停电开关上悬挂标示牌，警告人们不要合闸（在带电检修线路和检修电气备时，检修人员和带体之间的安全距离要符合安全规定，假如达不到安全规定的距离要改为停电检修），要检查是否完全环形供电，用户备用电源是否从低压侧返供电，高压线路是否会对低压线路产生感应电压。5.4.2验电已停电的线路和设备除了电压表指示无电压外，还要用相应电压等级的验电器重新进行验电。5.4.3为了消除将要检修的电气设备残存的静电，必须进行放电操作，相线与地线之间都要进行放电，不能用手直接操作，要用专用接地线进行放电。5.4.4装设临时接地线为了防止意外送电，要在检修线路和电气设备的外端，设临时接地线，在装设前要先检查线路的确无电。安装时要先接接地端，拆除时顺序与安装时相反，必须双方移交后才可恢复供电。5.4.5设立遮栏在带电检修时用遮栏将带电部分围起来使检修人员与带电设备保持安全距离。5.4.6悬挂标示牌标示牌的目的是警告，例如，在已断开的开关上，悬挂“严禁合闸，有人工作”的标示牌。5.5带电检修的安全措施5.5.1带电检修工作重要是为了不影响生产而进行的修理项目，要检查带电检修的准备工作。在带电检修进程中随时注意异常情况的发生，高度注意人身安全，重点检查带电检修安全措施。5.5.2电气检修人员要通过严格的带电检修技术的培训，并且要通过主管部门考试合格，方可参与带电检修作业，检修组内要配备骨干电工。5.5.2严格监护制度，严密组织带电作业，工作负责人要选派有丰富带电作业经验的人担任，他要对带电作业负所有领导责任，进行全过程组织、指挥和质量保证。工作监护人也要选派有带电作业经验的人担任，他必须始终在场，认真负责不断发现隐患，并采用措施加以消除与解决。5.5.3带电检修人员应戴安全帽，戴绝缘手套，穿绝缘靴，按规定穿好工作服。5.5.4要在不同作业场合采用各种安全办法。5.5.4.1在带电导线、带电设备及充油设备附近，严禁使用火炉或喷灯，要特别防上电气火灾。5.5.4.2在带电作业的电气设备或线路上要采用隔离措施，带电检修电工若位于带电体的一侧，要保持一定的安全距离，防上电力系统异常现象时，出现闪络放电。5.5.4.3在高空作业现场，要使用安全带和保险绳，严禁向下抛掷物品，使用绳索向下传递。5.5.5工作负责人要时刻注意安全，在不同环境做出不同作业决定。5.5.5.1注意带电检修的作业时间，工作负责人和监护人要注意作业人员的身体情况，当作业时间过长时要及时休息，切实防止作业人员因疲劳引起触电事故发生跌落事故。 5.5.5.2室外雨天带电作业,要使用专用工具和安全措施(例如保持工具不沾水)假如空气相对温度较大,导致工具表面受潮时要下令停止工作以防引起触电事故。5.5.5.3室外大风雷雨及大雾时，要停止工作，安排人员撤到安全地点。5.5.5.4夜间带电带电作业要有适当照明，室外特别要注意。5.5.6设立遮栏和悬挂标示牌5.6高压设备倒闸操作票制度5.6.1倒闸操作必须根据值班负责人命令,受令人复诵无误后执行,倒闸操作由操作人员填写操作票,单人值班操作票由发令人用电话向值班员传达，值班员应根据传达填写操作票复诵无误，并在监护人署名处填写发令人的名字。5.6.2停电拉闸必须按照负荷开关,负荷侧刀闸,母线侧刀闸,的顺序依次操作,送电操作与此相反,严禁带负荷拉闸。5.6.3下列项目应填入操作票内：5.6.3.1应拉合的开关和刀闸,检查开关和刀闸的位置,检查接地线是否拆除,检查负荷分派,装拆接地线,安装或拆除控制回路或电压互感器回路的保险,切换保护回路和检查是否确无电压等操作人和监护人应根据模拟扳接线图，对所填写的操作项目应经值班负责人审核署名。5.6.3.2操作前应核对设备名称,编号,和位置,操作中应认真执行监护复诵制,必须按操作顺序操作,每操作完一项作一个记号“”所有操作完毕后进行复查。5.6.4倒闸操作必须由两人执行,其中一人对设备较为熟悉者作为监护5.6.5接合刀闸和负荷开关，均应戴绝缘手套和穿绝缘靴。5.6.6雷电时严禁进行倒闸操作。5.6.7电气设备停电后即使是事故停电,在未拉开有关刀闸和做好安全措施前不得触及设备或进入遮栏,以防忽然来电。5.6.8装设高压可熔保险器,应戴护目镜和绝缘手套,必要时使用绝缘夹钳并站在绝缘垫上。5.6.9在发生人身触电事故时,为了解救触电人，可以不经许可即行断开有关设备的电源,但事后必须立即报告上级。.5.6.10下列各项工作可以不用工作票5.6.10.1事故解决。5.6.10.2拉合开关的单一操作。5.6.10.3拉合接地刀闸或拆除全厂仅有的一组接地线。上述操作应记入操作记录本中.5.6.11操作票应先编号,按照顺序使用,作废的操作票应注明“作废”字样已操作的“已执行”的字样上述操作票要保存三个月。5.7高压设备工作票制度5.7.1下述情况只需填用第一种工作票5.7.1.1、高压设备上需所有停电或部分停电者。5.7.1.2、高压室内的二次接线和照明回路上的工作,需要将高压设备停电或作安全措施者。5.7.2工作票要用钢笔或圆株笔填写一式两份,应对的清楚不得任意涂改两份工作票中的一份，必须经常保存在工作地点，由工作负责人收执,另一份由值班员收执，按值班移交。5.7.3一个工作负责人只能填发一张工作票,工作票涉及到的工作地点,以一个电气连接部分为限,开工前工作票内的安全措施应一次做完，非电气人员进行工作时,工作票发给监护人。5.7.4若一个电气连接部分或一个配电装置所有停电,则所有不同地点的工作，可以发给一张工作票,但要具体填明重要工作内容,几个班同时进行工作时,工作票可发给一个总的负责人,在工作班成员栏内只填明各班的负责人,不必填写所有工作人员名单,若至预定期间一部分尚未完毕,仍需维修工作而不妨碍送电者，在送电前应按照送电后现场设备带电情况办理新的工作票办理好新的工作票后方可继续工作。5.7.5事故抢修可不用工作票,但应记入操作记录内,在开始工作前必须按规定做好安全措施，并应指定专人负责.监护。5.7.6第一种工作票应在工作前一日交给值班员,临时工作可以在工作开始以前交给值班员。5.7.7工作票的有效时间以批准的检修期间为限,当第一种工作票至预定期间工作尚未完毕,应由工作负责人办理延期手续。5.7.8工作票签发人不得兼任工作的工作负责人,工作负责人可以填写工作票,不经许可人不得签发工作票。5.7.9工作票中下列人员的安全责任：5.7.9.1工作票签发人 。5.7.9.1.1工作必要性。 5.7.9.1.2工作是否安全。 5.7.9.1.2工作票上所填安全措施是否对的完备。5.7.9.2工作负责人(监护人)：5.7.9.2.1对的安全的组织工作。5.7.9.2.2结合实际进行安全思想教育。5.7.9.2.3督促、监护工作人员遵守本规程。 5.7.9.2.4负责检查工作票所载安全措施是否对的完备和值班员所做的安全措施是否符合现场实际条件。5.7.9.2.5工作前对工作人员交待安全事项。5.7.9.2.6工作人员变动是否合适。5.7.9.3工作许可人：5.7.9.3.1负责审查工作票所列安全措施是否措施是否对的完备、是否符合现场实际条件。5.7.9.3.2工作现场布置的安全措施是否完善。5.7.9.3.3负责检查停电设备有无忽然来电的危险。5.7.9.3.4对工作票所列内容即使发生很小疑问,也必须向工作票签发人询问清楚,必要时规定具体补充。5.7.9.4部门主管负责审查工作必要性和检修工作是否与批如期限相符,工作票所列安全措施是否完备。5.7.9.5工作班组成员认真执行本规程和现场安全措施,互相关心施工安全生产并监督本规程和现场安全措施的实行。
