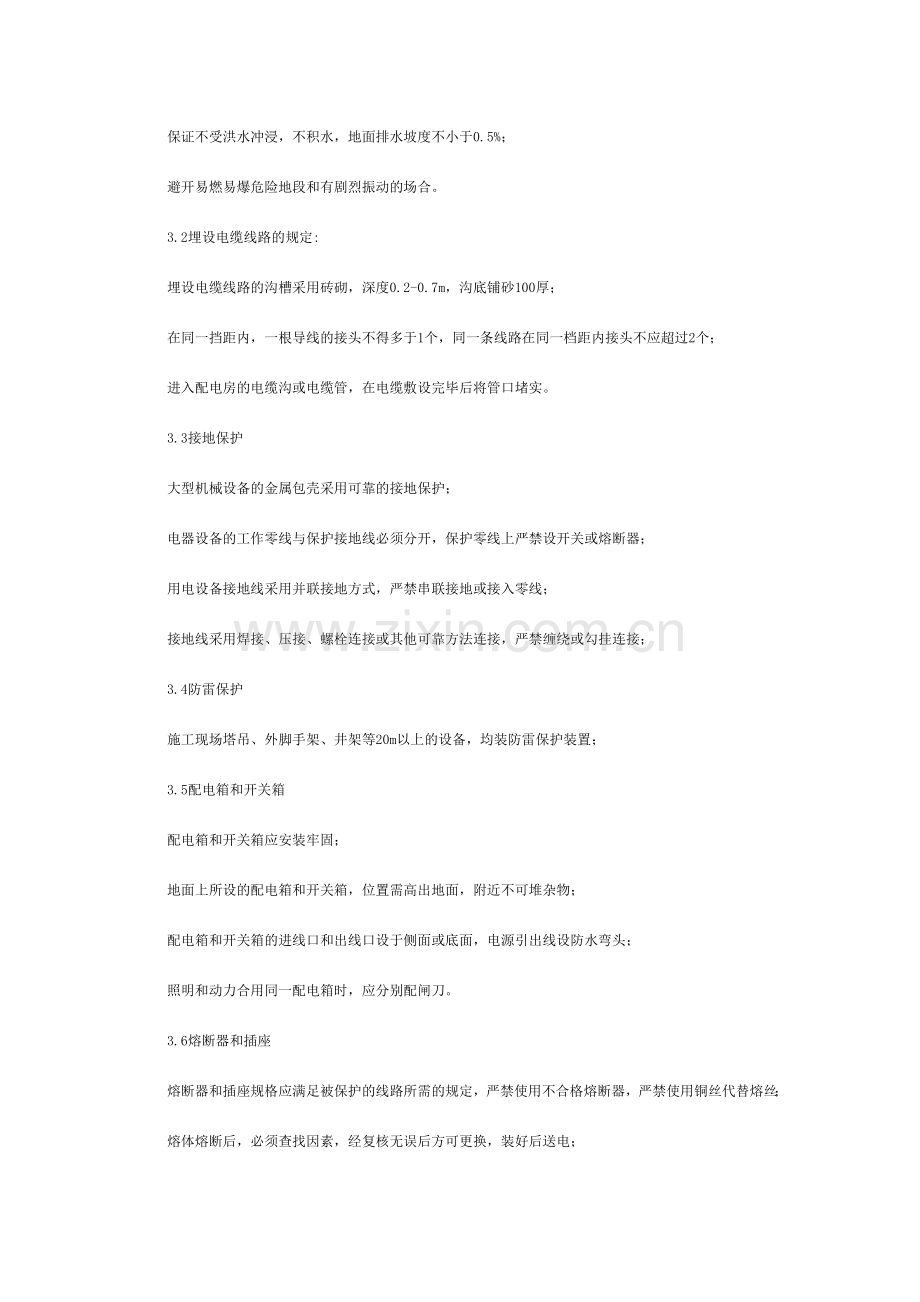

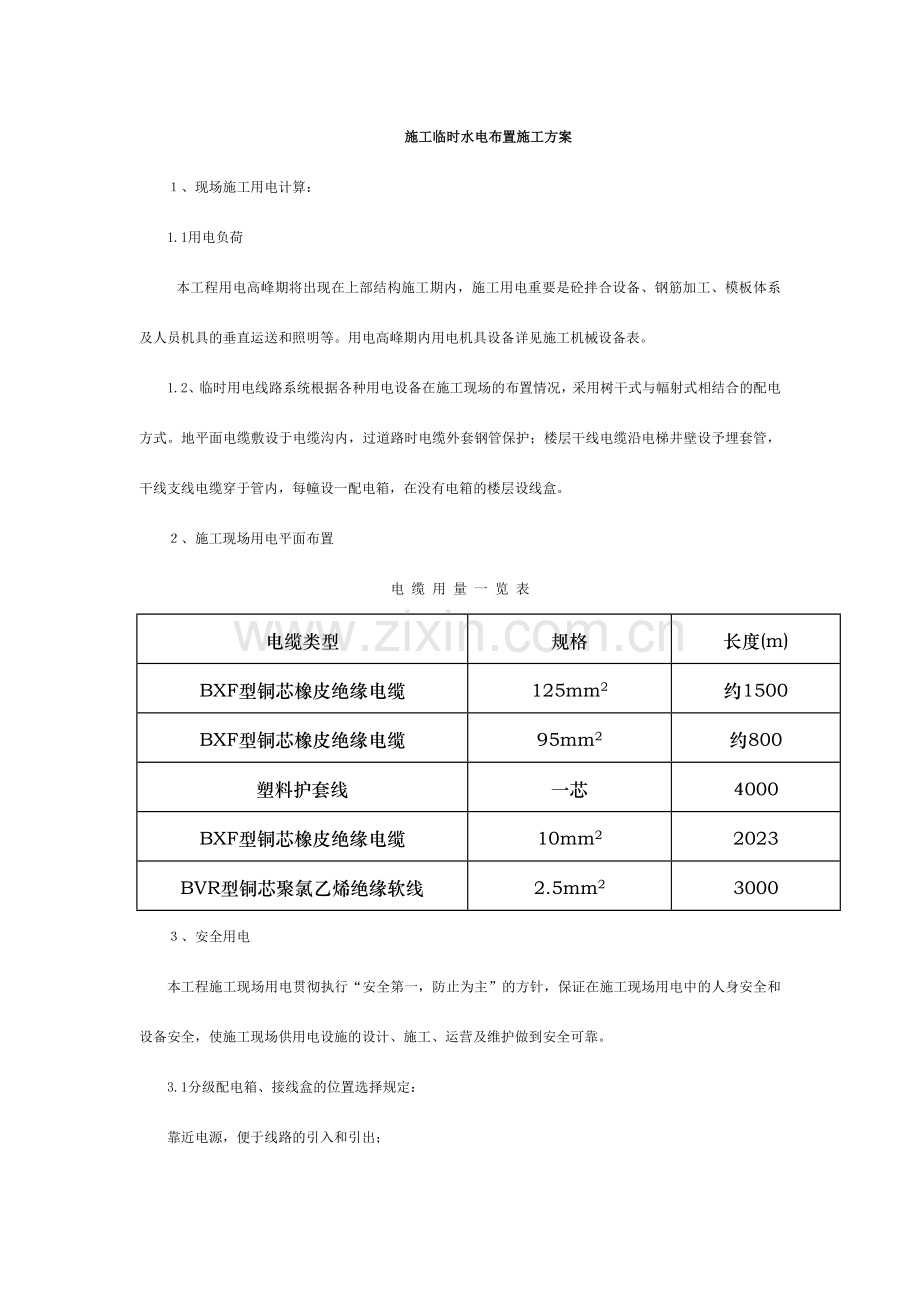

施工临时水电布置施工方案、现场施工用电计算：1.1用电负荷本工程用电高峰期将出现在上部结构施工期内，施工用电重要是砼拌合设备、钢筋加工、模板体系及人员机具的垂直运送和照明等。用电高峰期内用电机具设备详见施工机械设备表。 1.2、临时用电线路系统根据各种用电设备在施工现场的布置情况，采用树干式与幅射式相结合的配电方式。地平面电缆敷设于电缆沟内，过道路时电缆外套钢管保护；楼层干线电缆沿电梯井壁设予埋套管，干线支线电缆穿于管内，每幢设一配电箱，在没有电箱的楼层设线盒。、施工现场用电平面布置电 缆 用 量 一 览 表 电缆类型规格长度(m)BXF型铜芯橡皮绝缘电缆125mm2约1500BXF型铜芯橡皮绝缘电缆95mm2约800塑料护套线一芯4000BXF型铜芯橡皮绝缘电缆10mm22023BVR型铜芯聚氯乙烯绝缘软线2.5mm23000、安全用电 本工程施工现场用电贯彻执行“安全第一，防止为主”的方针，保证在施工现场用电中的人身安全和设备安全，使施工现场供用电设施的设计、施工、运营及维护做到安全可靠。3.1分级配电箱、接线盒的位置选择规定：靠近电源，便于线路的引入和引出；保证不受洪水冲浸，不积水，地面排水坡度不小于0.5%；避开易燃易爆危险地段和有剧烈振动的场合。3.2埋设电缆线路的规定:埋设电缆线路的沟槽采用砖砌，深度0.2-0.7m，沟底铺砂100厚；在同一挡距内，一根导线的接头不得多于1个，同一条线路在同一档距内接头不应超过2个；进入配电房的电缆沟或电缆管，在电缆敷设完毕后将管口堵实。3.3接地保护大型机械设备的金属包壳采用可靠的接地保护；电器设备的工作零线与保护接地线必须分开，保护零线上严禁设开关或熔断器；用电设备接地线采用并联接地方式，严禁串联接地或接入零线；接地线采用焊接、压接、螺栓连接或其他可靠方法连接，严禁缠绕或勾挂连接；3.4防雷保护 施工现场塔吊、外脚手架、井架等20m以上的设备，均装防雷保护装置；3.5配电箱和开关箱配电箱和开关箱应安装牢固；地面上所设的配电箱和开关箱，位置需高出地面，附近不可堆杂物； 配电箱和开关箱的进线口和出线口设于侧面或底面，电源引出线设防水弯头；照明和动力合用同一配电箱时，应分别配闸刀。3.6熔断器和插座熔断器和插座规格应满足被保护的线路所需的规定，严禁使用不合格熔断器，严禁使用铜丝代替熔丝；熔体熔断后，必须查找因素，经复核无误后方可更换，装好后送电；插销和插座必须配套使用3.7移动式电动工具和手持电动工具长期停用或新领用的移动式电动工具和手持式电动工具在使用以前应进行检查是否有漏电情况发生；使用的移动式电动工具当采用插座连接，插座插头应无损伤、无裂纹，且绝缘良好。使用的移动式电动工具，人员因故离开现场暂停工作或忽然停电时，应拉开电源；使用的移动式电动工具应加装高灵敏性漏电保护装置；使用的移动式电动工具，其电缆线应按电器规格和使用环境规定选用，电缆避开热源，不得在地上拖拉；3.8电焊机电焊机应按区域或标高集中布置；室外电焊机应设立在干燥场合，并设遮棚；电焊机外壳必须可靠接地；电焊机的裸露导电部分和转动部分应装安全护罩；电焊把钳绝缘必须良好；电焊机二次引出线长度不宜大于30m。3.9起重机起重机的电源电缆应经常检查，必要时应设专人维护；未经有关人员批准，起重机上的电器设备和接线方式不得改动；电器设备需定期检查，起吊工作时不得进行电器检修；起重机的检查和试运营，必须取得专业人员的配合；塔吊的防雷和接地，应按规范规定进行，采用自然接地体时，应保证有良好的电气通路。3.10照明照明线路应布置整齐，位置相对固定；室内固定式照明灯具高度不得小于2.5m，室外安装的照明灯具不得低于3m。安装在露天工作场合的照明灯具应选用防水性灯头；室内照明线除橡皮套软电缆和塑料护套线外，均应分开固定于绝缘体上，穿墙线应设绝缘套管。照明线路不得接触潮湿地面，不得接近热源和直接挂于金属件上；照明开关应控制相线，当采用螺口灯头时，相线应接在中心触头上；照明灯具于易燃物之间，应按规定保持一定的安全距离，当间距不够时，应采用有效的隔离措施。特殊场合必须按国家标准规定使用安全电压照明器，手灯使用变压器使其电源不超过36V，灯体与手柄应坚固，绝缘良好。电源线用橡皮线，不得使用塑胶线，手灯变压器有防潮、防雨水设施。施工临时用水的布置：、施工临时用水计算 本工程现场用水分为施工用水、施工机械用水、消防用水。1.1施工用水量q1：以高峰期为最大日施工用水量，计算公式为：q1=（K1Q1N1K2）/（83600）1.15(220200+100300)1.5/（83600）=2.28L/S式中：K1未预计的施工用水系数，取1.15 K2用水不均衡系数，取1.5 该工程上基础及主体结构所用的砼全为商品砼,根据进度计划安排其最大施工用水量重要为主体结构砼的浇捣及墙体施工，因此Q1以一个瓦工班8小时内的砌筑量（每班以20m3砖砌体计）、砼养护8小时内用水（自然养护，以100m3计）。 N1以每立方米砖砌体耗水量以200L/ m3计，每立方米砼养护耗水量以300L/m3计。1.2施工机械用水量计算： q2K1Q2 N2K3/83600=1.15(3008+201)1.5/83600=0.14L/s式中：K1未预计的施工用水系数，取1.15 k3施工机械用水不均衡系数取2.0 Q2以一台对焊机天天工作8小时计，一个木工房一个台班计。 N2每台对焊机耗水量300L/台.h，每个木工房耗水量20L/台班。1.3施工现场生活用水量计算：q3K4N3P1/(t83600)=1.3030200/（823600）=0.14L/s其中K4按1.30计算，t=2，P1按300人考虑，1.4 生活用水q3：由于施工现场设食堂及职工宿舍，N4为100L，现场居住人数P2按高峰期200人考虑, K5按2.0考虑。q4= K5P2 N4/(243600)=2.0100300/(240360)=0.347 L/s1.5消防用水：q5=10L/S1.6现场总用水量：q1+q2+q3+q4=2.28+0.14+0.14+0.347=2.91L/S q5=10L/S则Q= q5+1/2（q1+q2+q3+q4）=11.45L/S1.7供水管径计算： d=4Q/(v1000)=411.45/(3.142.01000) =86mm,取d=100mm 根据现场条件,施工现场应具有DN100（已考虑用水高峰及其它不均衡因素）水管作为施工用水水源，因此能满足现场施工用水的规定。、施工用水布置 现场设立水冲式男女厕所各一个，小便桶四周用竹笆及彩条编织布进行围封，门为多层胶合板做成的简易门，厕所天天派两名清洁工进行打扫，所有施工用水均不得无组织排放，施工中的污水先排入沉淀池内，待沉淀并经有关部门批准后排入城市下水道内，派两名清洁工对现场四周道路进行冲洗、清扫，保持现场整洁，所有材料堆场均严格按施工现场平面布置堆放整齐。一路至办公用房及各施工用水点，进行直接供水。同时搅拌机、砂浆机、大门口等部位，做总管分流，分流管采用DN=50管径。
