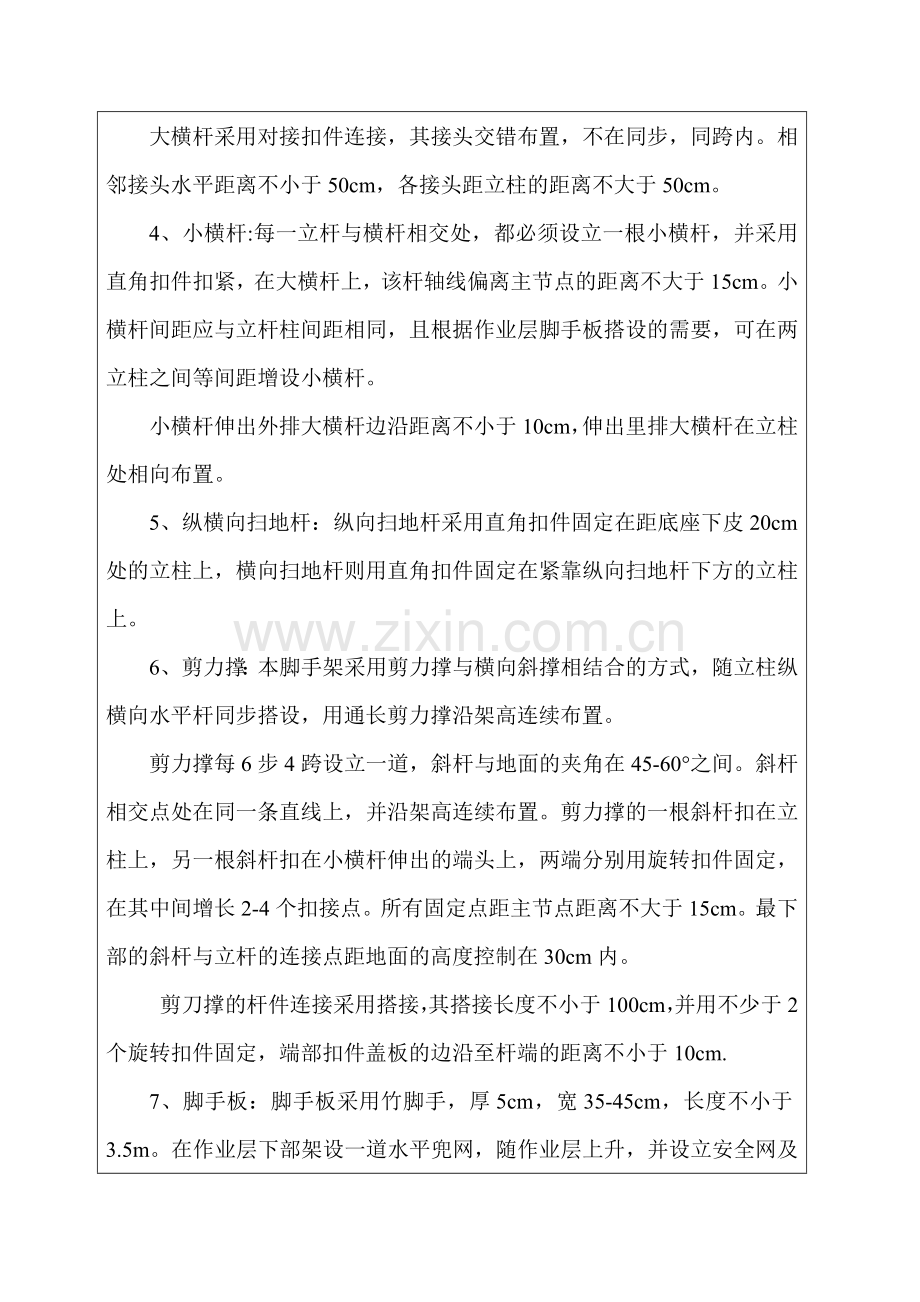

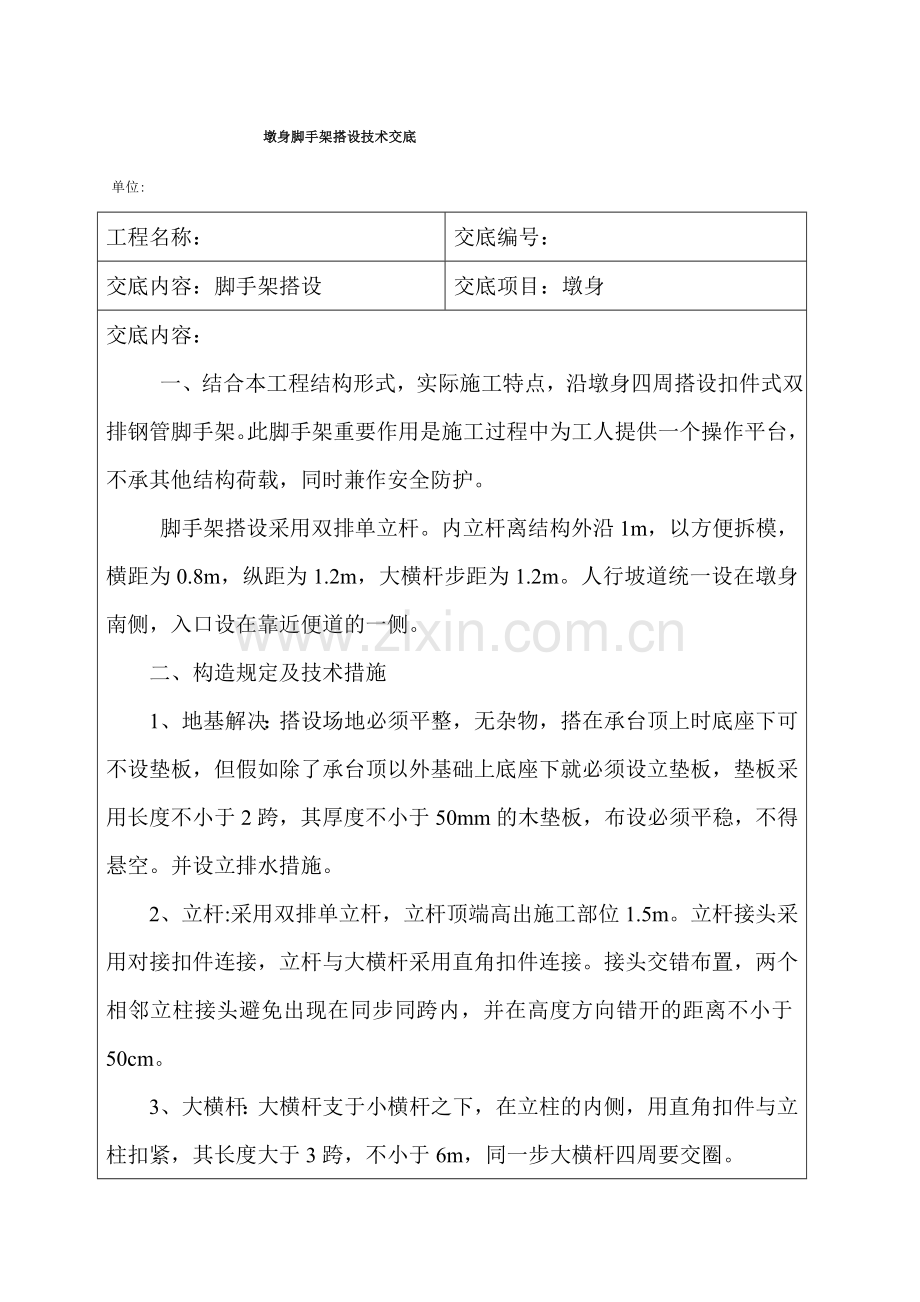

墩身脚手架搭设技术交底单位: 工程名称：交底编号：交底内容：脚手架搭设交底项目：墩身交底内容： 一、结合本工程结构形式，实际施工特点，沿墩身四周搭设扣件式双排钢管脚手架。此脚手架重要作用是施工过程中为工人提供一个操作平台，不承其他结构荷载，同时兼作安全防护。脚手架搭设采用双排单立杆。内立杆离结构外沿1m，以方便拆模，横距为0.8m，纵距为1.2m，大横杆步距为1.2m。人行坡道统一设在墩身南侧，入口设在靠近便道的一侧。二、构造规定及技术措施1、地基解决：搭设场地必须平整，无杂物，搭在承台顶上时底座下可不设垫板，但假如除了承台顶以外基础上底座下就必须设立垫板，垫板采用长度不小于2跨，其厚度不小于50mm的木垫板，布设必须平稳，不得悬空。并设立排水措施。2、立杆:采用双排单立杆，立杆顶端高出施工部位1.5m。立杆接头采用对接扣件连接，立杆与大横杆采用直角扣件连接。接头交错布置，两个相邻立柱接头避免出现在同步同跨内，并在高度方向错开的距离不小于50cm。3、大横杆：大横杆支于小横杆之下，在立柱的内侧，用直角扣件与立柱扣紧，其长度大于3跨，不小于6m，同一步大横杆四周要交圈。大横杆采用对接扣件连接，其接头交错布置，不在同步，同跨内。相邻接头水平距离不小于50cm，各接头距立柱的距离不大于50cm。4、小横杆:每一立杆与横杆相交处，都必须设立一根小横杆，并采用直角扣件扣紧，在大横杆上，该杆轴线偏离主节点的距离不大于15cm。小横杆间距应与立杆柱间距相同，且根据作业层脚手板搭设的需要，可在两立柱之间等间距增设小横杆。小横杆伸出外排大横杆边沿距离不小于10cm，伸出里排大横杆在立柱处相向布置。5、纵横向扫地杆：纵向扫地杆采用直角扣件固定在距底座下皮20cm处的立柱上，横向扫地杆则用直角扣件固定在紧靠纵向扫地杆下方的立柱上。6、剪力撑：本脚手架采用剪力撑与横向斜撑相结合的方式，随立柱纵横向水平杆同步搭设，用通长剪力撑沿架高连续布置。剪力撑每6步4跨设立一道，斜杆与地面的夹角在45-60之间。斜杆相交点处在同一条直线上，并沿架高连续布置。剪力撑的一根斜杆扣在立柱上，另一根斜杆扣在小横杆伸出的端头上，两端分别用旋转扣件固定，在其中间增长2-4个扣接点。所有固定点距主节点距离不大于15cm。最下部的斜杆与立杆的连接点距地面的高度控制在30cm内。剪刀撑的杆件连接采用搭接，其搭接长度不小于100cm，并用不少于2个旋转扣件固定，端部扣件盖板的边沿至杆端的距离不小于10cm.7、脚手板：脚手板采用竹脚手，厚5cm，宽35-45cm，长度不小于3.5m。在作业层下部架设一道水平兜网，随作业层上升，并设立安全网及防护栏杆。脚手板设立在3根横向水平杆上，并在两端用铁丝固定。脚手板应平铺、满铺、铺稳，接缝中设两根小横杆，各杆距接缝的距离均不捕鱼15cm。拐角处两个方向的脚手板应重叠放置，避免出现头和空挡现象。8、防护设施：脚手架要张挂全封闭式的密目安全网采用1.86.0米的规格，用网绳绑扎在大横杆外立杆里侧。作业层安全网应高于平台1.2m，并在作业层下部架处设一道水平兜网。作业层脚手架立杆于0.6m及1.2m处设有两道防护栏杆，底部侧面设18cm高的挡脚板。三、安全防护措施1、通道口安全隔离设立：在地面进出口设立安全通道，通道上空搭设安全防护棚，防护棚用双层脚手板铺设，层间相隔0.8m,两侧用脚手板绑扎，并用安全网封闭维护。在出入口上方设醒目安全标牌。2、“三宝、四口”临边防护措施：进入现场必须戴好安全帽，高空作业必须系好安全带，并经常检查，违者罚款。根据高处作业“四口”临边防护规定，设1.2m高防护栏杆，横杆不少与3道，下设300mm高踢脚板，楼梯均设栏杆扶手，用安全网围护。重要通道口设安全警示牌，夜间保证足够的照明。四、脚手架的搭设及拆除施工工艺1、落地式钢管脚手架搭设施工工艺落地式脚手架搭设的工艺流程为：场地平整、夯实材料配备定位设立底座纵向扫地杆立杆横向扫地杆小横杆大横杆剪刀撑挡脚手板扎防护栏杆扎安全网定距定位：根据构造规定在墩身四周用尺量出由外立杆墩身外侧的距离，并做好标记。垫板、底座应准确地放在定位线上，垫板必须铺设平稳，不得悬空。在搭设首层脚手架的过程中，沿四周每框架格内设一道斜支撑，拐角处双向增设，待该部位脚手架可靠连接后方可拆除。双排架宜先立里排立杆，后立外排立杆。每排立杆宜先立两头的，再立中间的一根，互相看齐后，立中间部分各立杆。双排架内外排两立杆的连线要与结构面垂直。立杆接长时，宜先立外排，后立内排。2、脚手架的拆除施工工艺拆架程序应遵守由上到下，先搭后拆的原则，即先拆拉杆、脚手板、剪刀撑、斜撑，而后拆小横杆、大横杆、立杆等（一般的拆除顺序为：安全网栏杆脚手板剪刀撑小横杆大横杆立杆）不准分立面拆除或在上下两步同时进行拆架。做到一步一清，一杆一清。拆立杆时，要先抱住立杆后拆最后两个扣。拆除大横杆、斜撑、剪刀撑时，应先拆中间扣件，然后托住中间，再解端头扣。如拆除到最后时架体的稳定性被破坏，应加设临时支撑防止变形，拆除各标准节时，应防止失稳。五、安全施工技术措施1、材质及其使用的安全技术措施扣件的紧固限度在40-50Nm,对接扣件的抗拉承载力为3KN。扣件上螺栓保持适当的拧紧限度。对接扣件安装时其开口应向内，以防进雨水，直角扣件安装时开口不得向下，以保证安全。各杆件端头伸出扣件盖板边沿的长度不应小于100m。钢管有严重锈蚀、压扁或裂纹的不得混用。严禁使用有脆裂、变形、滑丝等现象的扣件。2、脚手架搭设的安全技术措施脚手架的基础必须通过硬化解决满足承载力规定。做到不积水、不沉陷。搭设过程中划出工作标志区，严禁行人进入，统一指挥、上下呼应、动作协调，严禁在无人指挥下作业。当解开与另一个人有关的扣件时必须告诉对方，并得到允许，以防坠落伤人。 开始搭设脚手架时及时与此外两个面联结，以保证搭设过程安全，未完毕脚手架在每日收工之前一定要保证架子稳定。 脚手架必须配合施工进度搭设。在搭设过程中应由安全员、架子班长等进行检查搭设完毕后必须通过现场技术负责人、安检负责人、施工负责人联合检查验收和签证。验收合格后挂合格牌一块后方可使用。如搭设完毕经检合格但长间隔15天未使用，再下次使用前不许再次通过验收合格后方可使用。3、脚手架上施工作业的安全技术措施结构外脚手架每支搭一层，支搭完毕后，经项目部安全员验收合格后方可使用。任何班组长和个人未经安全员批准不得任意拆除脚手架部件。严格控制施工荷载，脚手板不得集中堆料施荷。结构施工时不允许多层同时作业。脚手架上严禁放置施工工具，如确需放置，必须采用防坠落措施，防止坠落伤人定期检查脚手架，发现问题和隐患，在施工作业前及时维修加固，以达成坚固稳定，保证施工安全。4、脚手架拆除的安全技术措施拆架时必须察看施工现场环境，划分作业区，周边设绳绑围栏或竖立警戒标志，地面应设专人指挥，严禁非作业人员进入。拆除时要统一指挥，上下呼应，动作协调，当解开与另一个人有关的结扣时，应先告知对方，以防坠落。天天拆架下班时，不应留下隐患部位。拆架时严禁碰撞脚手架附近电源线，以防触电事故。所有杆件和扣件在拆除时应分离，不准在杆件上附着扣件或两杆连着送到地面。所有的脚手板应自外向里竖立搬运，以防脚手板和垃圾物从高出坠落伤人。拆下的零配件要装入容器内，用吊篮吊下，拆下的钢管要绑扎牢固，双点起吊，严禁从高空抛掷。六、安全文明施工规定1、进入施工现场的人员必须戴好安全帽，高空作业系好安全带，穿好防滑鞋等，现场严禁吸烟。2、严禁酗酒人员上架作业，施工操作时要精力集中，严禁开玩笑和打闹。3、脚手架搭设人员必须是通过考试合格的专业架子工，上岗人员定期体检，体检合格后方可发上岗证。4、护身栏、脚手板、密目安全网等影响作业班组支模时，如需拆改时应由架子工完毕，其别人员不得拆改。5、不准运用脚手架调运重物，作业人员不准攀登架子上下作业面。6、脚手架使用时间较长，因此在使用过程中要进行检查，发现问题要及时解决。7、要保证脚手架的整体性，不得与模板拉结，不得截断架体。8、施工人员严禁凌空投掷杆件、物料、扣件及其他物品，不得乱扔。9、脚手架堆放场地要做到整洁、摆设合理、专人保管，并建立严格领退料手续。10、运至地面的材料应按指定地点随拆随运、分类堆放、当天拆当天清，拆下的扣件和铁丝要集中回收解决。应随时整理、检查，按品种分规格堆放整齐，妥善保管。11、在冬季、雨季要经常检查脚手板、斜道板和跳板上有无积雪、积水等杂物。若有，则应随时清扫，并要采用防滑措施。交底人：复核人：接底人：日期：
