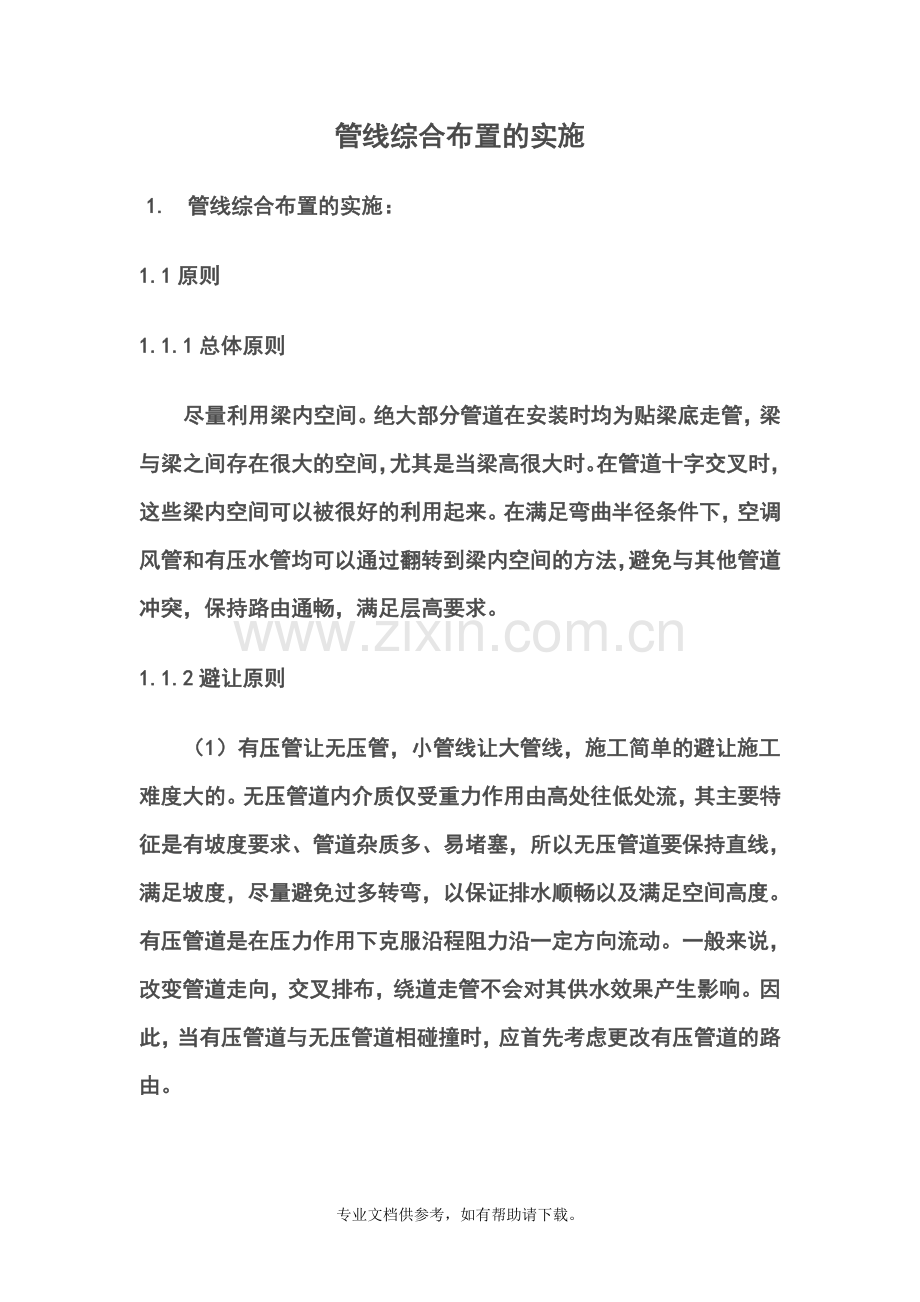

管线综合布置的实施
1.     管线综合布置的实施：
1.1原则
1.1.1总体原则
尽量利用梁内空间。绝大部分管道在安装时均为贴梁底走管，梁与梁之间存在很大的空间，尤其是当梁高很大时。在管道十字交叉时，这些梁内空间可以被很好的利用起来。在满足弯曲半径条件下，空调风管和有压水管均可以通过翻转到梁内空间的方法，避免与其他管道冲突，保持路由通畅，满足层高要求。
1.1.2避让原则
（1）有压管让无压管，小管线让大管线，施工简单的避让施工难度大的。无压管道内介质仅受重力作用由高处往低处流，其主要特征是有坡度要求、管道杂质多、易堵塞，所以无压管道要保持直线，满足坡度，尽量避免过多转弯，以保证排水顺畅以及满足空间高度。有压管道是在压力作用下克服沿程阻力沿一定方向流动。一般来说，改变管道走向，交叉排布，绕道走管不会对其供水效果产生影响。因此，当有压管道与无压管道相碰撞时，应首先考虑更改有压管道的路由。

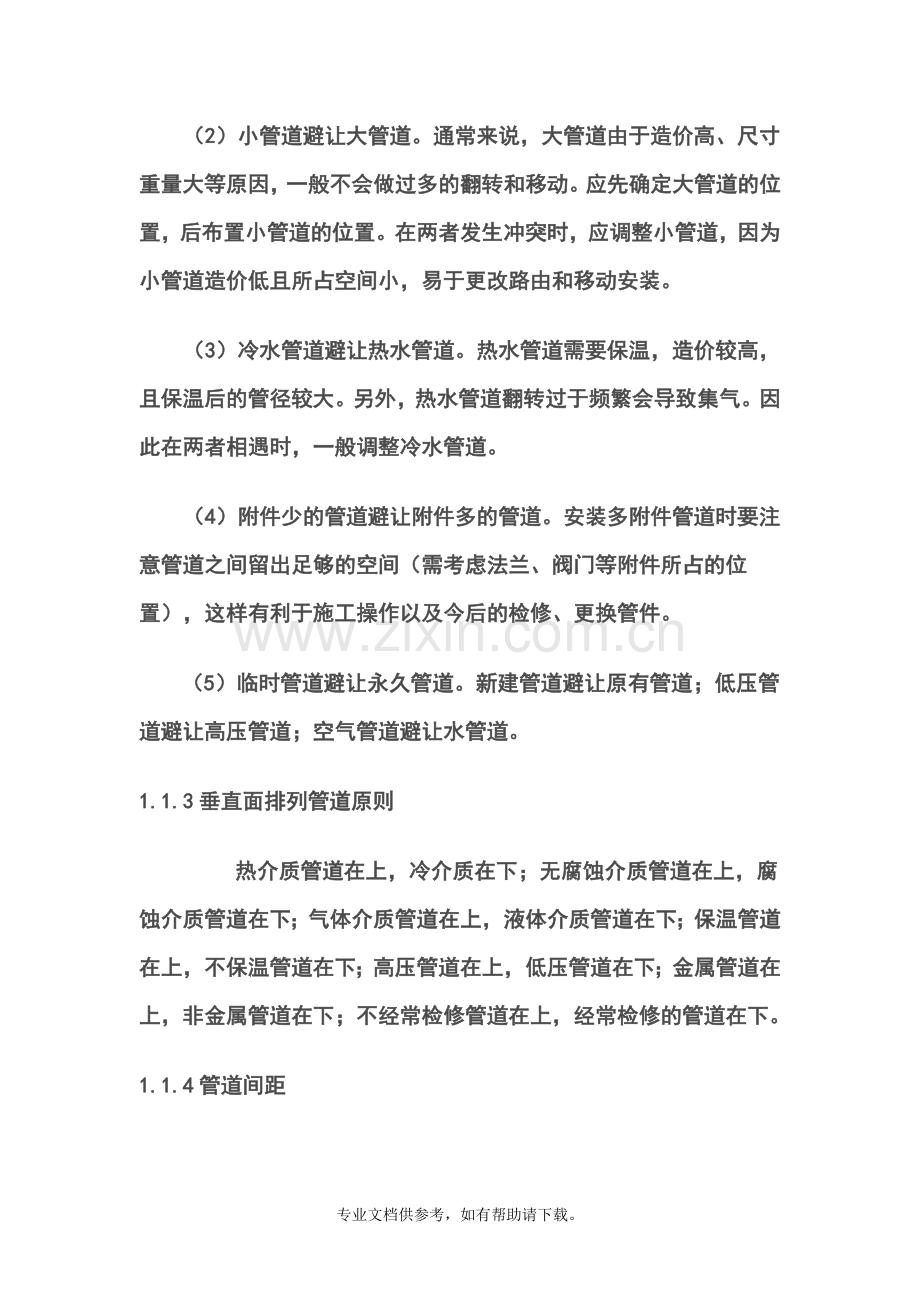

（2）小管道避让大管道。通常来说，大管道由于造价高、尺寸重量大等原因，一般不会做过多的翻转和移动。应先确定大管道的位置，后布置小管道的位置。在两者发生冲突时，应调整小管道，因为小管道造价低且所占空间小，易于更改路由和移动安装。
（3）冷水管道避让热水管道。热水管道需要保温，造价较高，且保温后的管径较大。另外，热水管道翻转过于频繁会导致集气。因此在两者相遇时，一般调整冷水管道。
（4）附件少的管道避让附件多的管道。安装多附件管道时要注意管道之间留出足够的空间（需考虑法兰、阀门等附件所占的位置），这样有利于施工操作以及今后的检修、更换管件。
（5）临时管道避让永久管道。新建管道避让原有管道；低压管道避让高压管道；空气管道避让水管道。
1.1.3垂直面排列管道原则
     热介质管道在上，冷介质在下；无腐蚀介质管道在上，腐蚀介质管道在下；气体介质管道在上，液体介质管道在下；保温管道在上，不保温管道在下；高压管道在上，低压管道在下；金属管道在上，非金属管道在下；不经常检修管道在上，经常检修的管道在下。
1.1.4管道间距
考虑到水管外壁、空调水管、空调风管保温层的厚度。电气桥架、水管，外壁距离墙壁的距离，最小有100mm的距离，直管段风管距墙距离最小150mm，沿构造墙需要90度拐弯风道及有消声器、较大阀部件等区域，根据实际情况确定距墙柱距离，管线布置时考虑无压管道的坡度。不同专业管线间距离，尽量满足现场施工规范要求。
1.1.5考虑机电末端空间
    整个管线的布置过程中考虑到以后送回风口、灯具、烟感探头、喷洒头等的安装，合理地布置吊顶区域机电各末端在吊顶上的分布，以及电气桥架安装后防线的操作空间以及以后的维修空间，电缆布置的弯曲半径不小于电缆直径的15倍。上述为管线布置基本原则，管线综合协调过程中根据实际情况综合布置，管间距离一边安装、维修为原则。
