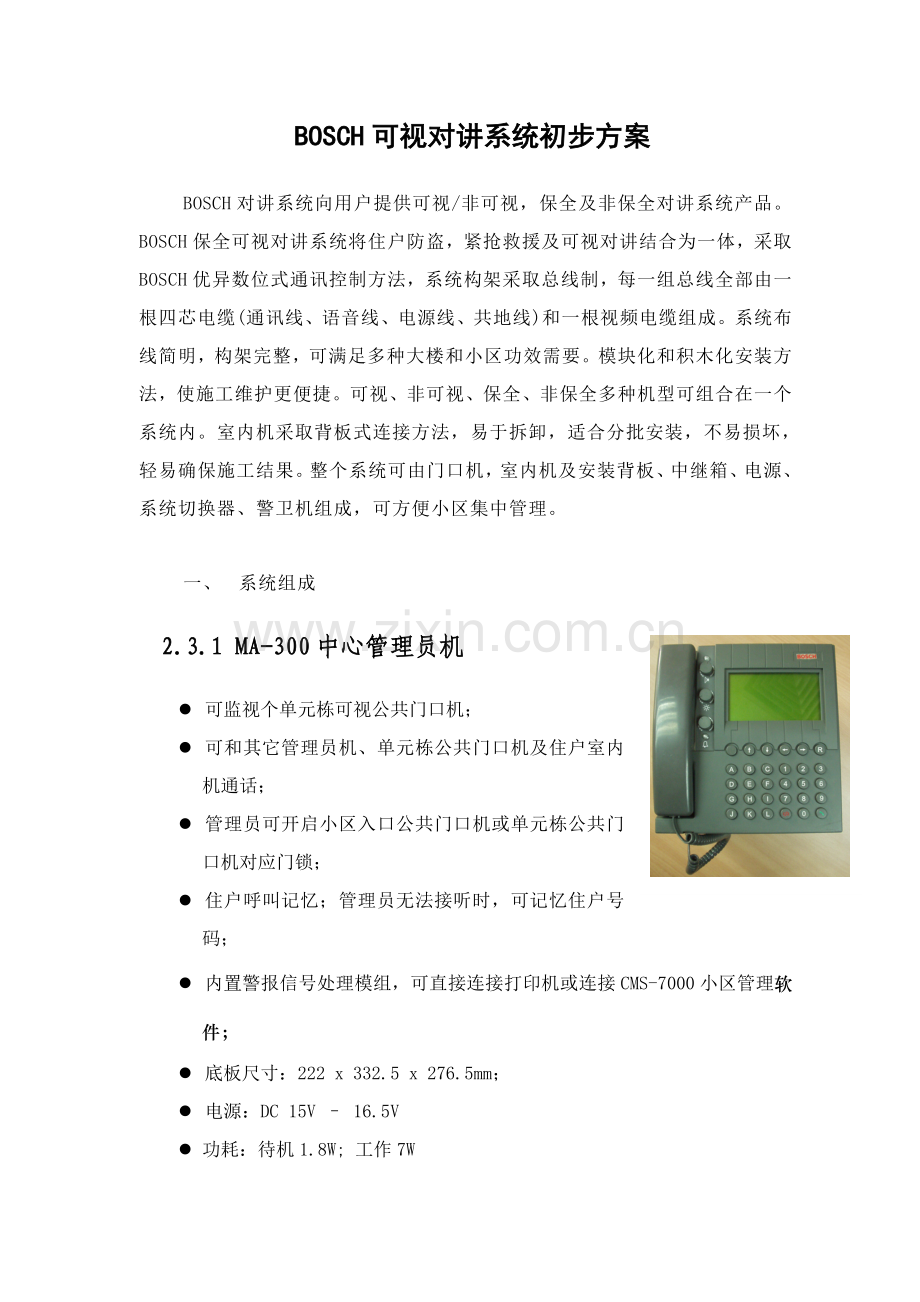

1、 BOSCH可视对讲系统初步方案BOSCH对讲系统向用户提供可视/非可视,保全及非保全对讲系统产品。BOSCH保全可视对讲系统将住户防盗,紧抢救援及可视对讲结合为一体,采取BOSCH优异数位式通讯控制方法,系统构架采取总线制,每一组总线全部由一根四芯电缆(通讯线、语音线、电源线、共地线)和一根视频电缆组成。系统布线简明,构架完整,可满足多种大楼和小区功效需要。模块化和积木化安装方法,使施工维护更便捷。可视、非可视、保全、非保全多种机型可组合在一个系统内。室内机采取背板式连接方法,易于拆卸,适合分批安装,不易损坏,轻易确保施工结果。整个系统可由门口机,室内机及安装背板、中继箱、电源、系统切换器、

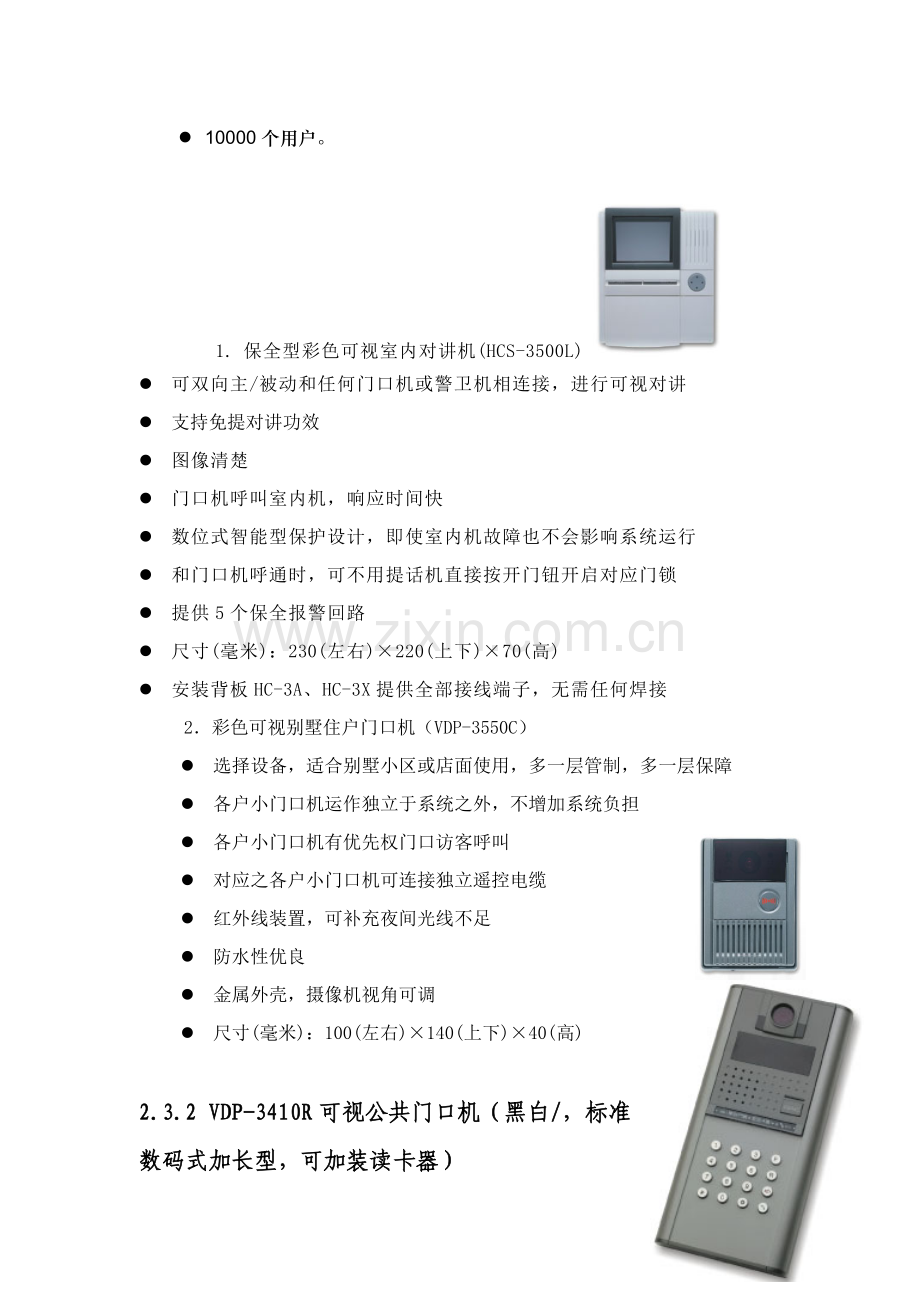

2、警卫机组成,可方便小区集中管理。一、 系统组成2.3.1 MA-300中心管理员机l 可监视个单元栋可视公共门口机;l 可和其它管理员机、单元栋公共门口机及住户室内机通话;l 管理员可开启小区入口公共门口机或单元栋公共门口机对应门锁;l 住户呼叫记忆;管理员无法接听时,可记忆住户号码;l 内置警报信号处理模组,可直接连接打印机或连接CMS-7000小区管理软件;l 底板尺寸:222 x 332.5 x 276.5mm;l 电源:DC 15V 16.5Vl 功耗:待机1.8W; 工作7Wl 10000个用户。1. 保全型彩色可视室内对讲机(HCS-3500L) l 可双向主/被动和任何门口机或警
3、卫机相连接,进行可视对讲l 支持免提对讲功效l 图像清楚l 门口机呼叫室内机,响应时间快l 数位式智能型保护设计,即使室内机故障也不会影响系统运行l 和门口机呼通时,可不用提话机直接按开门钮开启对应门锁l 提供5个保全报警回路l 尺寸(毫米):230(左右)220(上下)70(高)l 安装背板HC-3A、HC-3X提供全部接线端子,无需任何焊接2彩色可视别墅住户门口机(VDP-3550C)l 选择设备,适合别墅小区或店面使用,多一层管制,多一层保障l 各户小门口机运作独立于系统之外,不增加系统负担l 各户小门口机有优先权门口访客呼叫l 对应之各户小门口机可连接独立遥控电缆l 红外线装置,可补充
4、夜间光线不足l 防水性优良l 金属外壳,摄像机视角可调l 尺寸(毫米):100(左右)140(上下)40(高) 2.3.2 VDP-3410R可视公共门口机(黑白/,标准数码式加长型,可加装读卡器) l 可安装于小区入口,楼(电)梯入口,警卫室或小区内合适位置,供住户、访客或警卫呼叫小区内室内机使用;l 门口机对室内机呼叫编码采取1至7码,可依据小区内住户门号、楼别、室别进行编程,操作方便,不需要编码对照表;l 汉字阶段式操作引导指示设计,夜间操作冷光照明设计,高密度结构设计,防水性能优良;l 各个门口机可分别设定呼叫范围,方便小区内进行区域安全管制;l 门口机提供密码开门及单键直呼警卫功效,
5、方便住户及访客使用;l 数位式系统,门口机移位、新增、管制区域重新划分,全部不会影响系统其它设施操作;l 金属外壳,安装简单,维修方便;l 底板尺寸:VDP-3420(C)165 x 342 x 55mm;VDP-3430(C)165 x 342 x 55mm;l 电源:DC 15V 16.5V;l 功耗:待机0.5W; 工作7W。4.中继箱(BV-310)及电源(BC-003)l 每个中继箱可分配连接4台可视室内对讲机l 中继箱提供全部接线端子和图像处理分配放大功效 BV-310 BC-003l 中继箱提供各户总线隔离保护l 中继箱提供对备用电池充电电路及电源自动切换功效l 采取开关电源供电
6、,输出电压稳定,并有过载自动保护功效l 电源输出为2.4A,15VDC,输出电压可微调l 每个电源可供8台可视室内机5. 系统切换器(BV-330) BV-330l 切换器供小区内水平联网,可将多个小区入口、警卫室整合至系统内l 切换器将各栋楼垂直系统和水平联网隔离,独立运作l 切换器自带2组总线接口,可扩展至8组l 切换器经过电子切换自动选择非使用中通道,供住户和水平联网上警卫室或小区入口连接l 切换器每增加一组总线要加配一条4芯电缆线及一条视频线l 采取系统切换器时,小区内楼房数目最多可到999栋l 多路水平通道,大幅降低占线机率,适合大型住宅小区二、 BOSCH可视对讲系统配置及报价1.
7、系统说明本小区为独立别墅区;共有3出入口,在出入口装彩色/黑白视围墙机(VDP-3420)一台;每栋独立别墅420户设可视小门口机(VDP-3550C)一台、全型彩色可视室内分机(HCS-3500)一台和(HC-3500)一台,区内配置管理中心一个(若贵方推荐含有信息公布可采选HC-3600)。在管理中心配置管理机主机MA-300一台,监视器一台和中心管理软件一套。水平可视联网设备采取联网切换盒(BV-330),两组水平总线使小区不一样入口访客可同时和小区内不一样单元楼里住户进行可视对讲。和市场上其它品牌对讲系统所采取单一水平联网总线相比,大大降低了占线机率,含有显著技术优势。访客可经过小区入
8、口围墙机呼叫对应住户室内分机,经住户确定后进入小区;访客抵达单元门口,再经过可视门口机和住户进行可视对讲,经二次确定开启单元门锁后,访客方可进入单元楼。当门口机和室内机呼通时,住户可经过观察屏幕显示来客图像,决定拒绝应答、摘机通话,或不摘机而直接安开门钮开锁。另外,当住户外出回家,可经过察看室内机上指示灯,了解是否有来自管理中心留言。系统联网说明:因为小区面积传输距离较远需要在小区中心配置BV-340扩充BV-330,多影视对讲回路于水平联网时之必需网路分歧,然后连接小区三个入口门口机需要光纤连接2.BOSCH可视对讲系统配置(请参见表格)现将420户别墅划分为17个小区,每个小区配置一个联网
9、切换器BV-330(其它五个BV-330关键配用在入口门口机和管理机上)。(一) 彩色可视对讲系统报价(二)黑白可视对讲系统报价系统图以下:说明:1,小区采取330联网,能够提供双路总线,即满足两个入口同时通话; 2,按小区入口位置划分3片区域; 3,每户配置一个中继箱连接室内机; 4,每个BV330能够和对应门口机安置在一起,共用一个电源; 5,管理中心经过串口数据线连接电脑管理主机,从而监控处理小区内全部保全型室内机监控信息;3.BOSCH可视对讲系统用线小区BV-330水平连网主干线:75-7视频线二根;61.5mm2屏蔽护套电缆线 单元垂直主干线: 75-5 视频线;41.0mm2屏蔽护套电缆线中继箱至各户分支线:75-5 视频线;40.75mm2屏蔽护套电缆线
