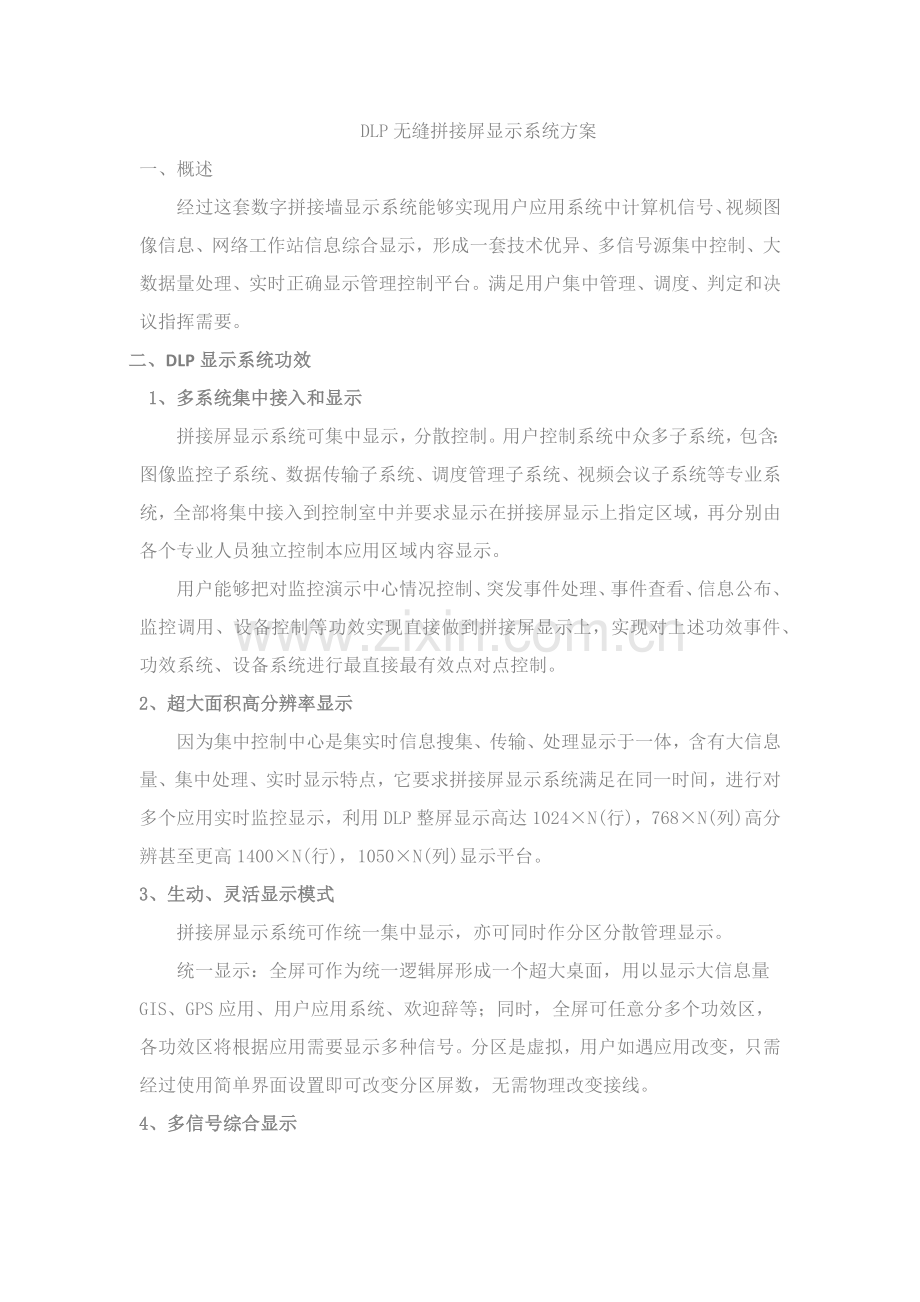

DLP无缝拼接屏显示系统方案
一、概述
经过这套数字拼接墙显示系统能够实现用户应用系统中计算机信号、视频图像信息、网络工作站信息综合显示，形成一套技术优异、多信号源集中控制、大数据量处理、实时正确显示管理控制平台。满足用户集中管理、调度、判定和决议指挥需要。
二、DLP显示系统功效
1、多系统集中接入和显示
拼接屏显示系统可集中显示，分散控制。用户控制系统中众多子系统，包含：图像监控子系统、数据传输子系统、调度管理子系统、视频会议子系统等专业系统，全部将集中接入到控制室中并要求显示在拼接屏显示上指定区域，再分别由各个专业人员独立控制本应用区域内容显示。
用户能够把对监控演示中心情况控制、突发事件处理、事件查看、信息公布、监控调用、设备控制等功效实现直接做到拼接屏显示上，实现对上述功效事件、功效系统、设备系统进行最直接最有效点对点控制。
2、超大面积高分辨率显示
因为集中控制中心是集实时信息搜集、传输、处理显示于一体，含有大信息量、集中处理、实时显示特点，它要求拼接屏显示系统满足在同一时间，进行对多个应用实时监控显示，利用DLP整屏显示高达1024×N(行)，768×N(列)高分辨甚至更高1400×N(行)，1050×N(列)显示平台。
3、生动、灵活显示模式
拼接屏显示系统可作统一集中显示，亦可同时作分区分散管理显示。
统一显示：全屏可作为统一逻辑屏形成一个超大桌面，用以显示大信息量GIS、GPS应用、用户应用系统、欢迎辞等；同时，全屏可任意分多个功效区，各功效区将根据应用需要显示多种信号。分区是虚拟，用户如遇应用改变，只需经过使用简单界面设置即可改变分区屏数，无需物理改变接线。
4、多信号综合显示

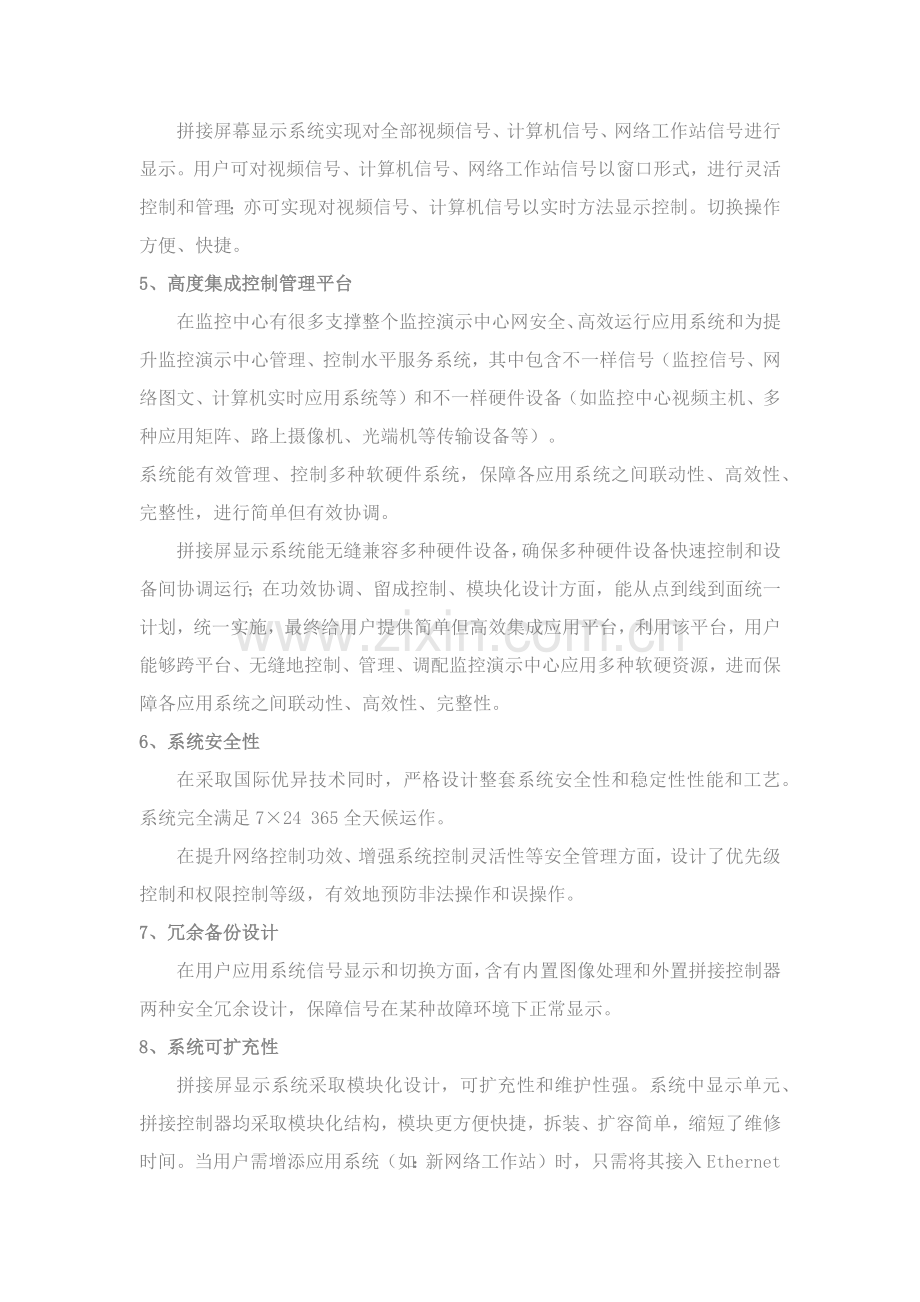

拼接屏幕显示系统实现对全部视频信号、计算机信号、网络工作站信号进行显示。用户可对视频信号、计算机信号、网络工作站信号以窗口形式，进行灵活控制和管理；亦可实现对视频信号、计算机信号以实时方法显示控制。切换操作方便、快捷。
5、高度集成控制管理平台
在监控中心有很多支撑整个监控演示中心网安全、高效运行应用系统和为提升监控演示中心管理、控制水平服务系统，其中包含不一样信号（监控信号、网络图文、计算机实时应用系统等）和不一样硬件设备（如监控中心视频主机、多种应用矩阵、路上摄像机、光端机等传输设备等）。
系统能有效管理、控制多种软硬件系统，保障各应用系统之间联动性、高效性、完整性，进行简单但有效协调。
拼接屏显示系统能无缝兼容多种硬件设备，确保多种硬件设备快速控制和设备间协调运行；在功效协调、留成控制、模块化设计方面，能从点到线到面统一计划，统一实施，最终给用户提供简单但高效集成应用平台，利用该平台，用户能够跨平台、无缝地控制、管理、调配监控演示中心应用多种软硬资源，进而保障各应用系统之间联动性、高效性、完整性。
6、系统安全性
在采取国际优异技术同时，严格设计整套系统安全性和稳定性性能和工艺。系统完全满足7×24 365全天候运作。
在提升网络控制功效、增强系统控制灵活性等安全管理方面，设计了优先级控制和权限控制等级，有效地预防非法操作和误操作。
7、冗余备份设计
在用户应用系统信号显示和切换方面，含有内置图像处理和外置拼接控制器两种安全冗余设计，保障信号在某种故障环境下正常显示。
8、系统可扩充性
拼接屏显示系统采取模块化设计，可扩充性和维护性强。系统中显示单元、拼接控制器均采取模块化结构，模块更方便快捷，拆装、扩容简单，缩短了维修时间。当用户需增添应用系统（如：新网络工作站）时，只需将其接入Ethernet即可。如遇用户计算机和工作站（信号源）升档和换型，大屏幕显示墙全部无须作任何改动。
9、系统二次开发
烽颢科技强大研发队伍开发拼接墙全线产品，系统提供二次开发和接口函数，方便和用户应用系统进行整合。

三、DLP拼接屏显示系统组成

宴会厅方案DLP 67寸4×8 显示系统配置：
序号
设备名称
规格
数量
单价
1
DLP显示单元
67寸
32台
6万/台 出厂价
2
VGA矩阵切换器

1台
这些设备总共大约6万左右，这些全部是出厂价格
3
AV矩阵切换器

1台
4
大屏管理软件
FHV1.0
1套
5
控制电脑

1台
6
专用线缆

9套
7
电源插座
公牛五孔插座
9个

会议厅方案DLP 67寸3×8显示系统配置：
序号
设备名称
规格
数量
备注
1
DLP显示单元
67寸
24台
6万/台
2
VGA矩阵切换器

1台
大约6万左右
3
大屏管理软件
FHV1.0
1套
4
控制电脑

1台
5
专用线缆

9套
6
电源插座
公牛五孔插座
9个

四、DLP无缝拼接屏显示单元物理尺寸

对角线尺寸
宽（W）
高（H）
厚度（D）
重量
67″
1360 mm
1020 mm
815 mm
120kg

五、DLP无缝拼接屏系统规格
宴会厅方案由32套67″寸DLP无缝拼接屏显示单元拼接而成
（横向4排，纵向8列），规格以下：
单屏尺寸：67″（对角线）
单屏面积：1360mm(宽)×1020mm(高)=13.8m²
整屏面积：（1360mm宽×8）×（1020mm高×4)=10880mm×4080mm=44.3m²
墙体厚度：815mm
单屏分辨率：1024×768
全墙分辨率：（1024×8）×（768×4）=8192×3072
底座高度：实际高度依据用户现场确定(提议高度800mm－1000mm)
最好款看距离：5米－10米之间

会议厅方案由24套67″寸DLP无缝拼接屏显示单元拼接而成
（横向3排，纵向8列），规格以下：
单屏尺寸：67″（对角线）
单屏面积：1360mm(宽)×1020mm(高)=13.8m²
整屏面积：（1360mm宽×8）×（915mm高×3)=10880mm×3060mm=33.2m²
墙体厚度：815mm
单屏分辨率：1024×768
全墙分辨率：（1024×8）×（768×3）=8192×2304
底座高度：实际高度依据用户现场确定(提议高度800mm－1000mm)
最好款看距离：5米－10米之间

六、DLP系统连线图

七、显示系统模式
一、全屏高分辨率显示
利用拼接控制器将全屏幕作为统一逻辑屏，实现全屏显示和分辨率叠加功效，满足系统高分辨率应用程序显示，比如显示大信息量GIS、GPS应用、用户高分辨率应用程序、欢迎辞等画面完整显示。

2、视频信号显示方法
1）来自用户远程视频监控信号、HDTV高清楚度视频信号、摄像机、影碟机、实物投影仪等多个全制式视频信号接入到显示系统实现显示。全部视频显示信号经系统处理后以窗口形式在拼接屏显示墙上实时显示，显示图像任意位置放大、缩小、叠加、跨屏移动等。

2）视频信号经显示单元处理后开窗口显示
拼接屏显示单元在标准配置下已经拥有相当信号接入能力，能够满足来自用户远程视频监控信号、HDTV高清楚度视频信号、摄像机、影碟机、实物投影仪等多个全制式视频信号应用需求。

3、计算机信号显示方法
1）独立VGA信号经拼接控制器处理开窗口显示
独立计算机、笔记本，和来自用户计算机网络关键工作站信号、远程关键目标数字IP等信号，接入多屏拼接控制器VGA输入端口，作为独立、非网络连接计算机信号，以开窗口方法在大屏幕拼墙上实时显示。系统可选配置支持VGA信号直通显示，VGA窗口动态视频速度全实时。窗口在全屏任意位置，进行放大、缩小、移动、叠加显示，显示位置不受物理屏边界影响。

2）独立VGA信号经显示单元处理后实时开窗口显示
来自用户计算机网络工作站信号、远程关键目标数字IP视频监控信号、监控中心独立计算机、笔记本等信号，不经过多屏拼接控制器，而是直接接入显示单元内置拼接控制器进行实时开窗口显示（多路信号时，可经VGA矩阵切换器）。

4、视频信号、VGA信号、网络信号综合显示

以上多个显示模式图均可灵活混合使用，在实际使用中能够依据用户需求设计对应显示模式。
八、DLP拼接屏控制软件功效
一、拼接屏显示系统控制软件关键特点
1、基于TCP/IP网络多用户实时操作
2、实现多用户分级管理
3、实现对多个信号源定义、调度和管理
4、实现任意信号源窗口模式组合定义、编辑
5、实现自定义多个显示模式灵活调用
6、支持多点远程控制
7、支持硬件设备控制模块插件，可不停扩充系统功效
8、资源管理器风格一体化操作界面，提供愈加良好易用性。
9、支持各类中控设备（如快思聪、AMX等）对系统控制接口提供二次开发接口
二、拼接屏显示系统控制软件界面很直观，极易操作。以下图：

1) 拼接屏显示系统控制软件设置功效：

2) 管理信号源

3) 对周围设备(矩阵)管理

4) 编辑图像拼接控制器参数

5) 管理拼接屏显示单元

经过简单设置就能够使用DLP大屏幕拼接控制系统软件实现控制DLP显示单元开关机、关闭供电电源等功效。

6) 管理用户

7) 显示布局操作

九、DLP拼接屏安装环境要求
一、依据我企业对大型监控系统工程所积累经验，特提出装修提议以下：
1、整个装修格调清新、色调偏冷，以简捷明快为好。
2、不管天花采取何种材料装修处理，颜色乳白，或银灰、或浅灰均可，但应哑光着色,表面一定不能有强烈反光。
3、墙面饰板色调明快，配以较深线条，合适部位配以吸音材料，墙面哑光为主。
4、地面最好用防静电地板，铺地毯，颜色较深，或其它不反光地面材料。
二、拼接屏安装和维修空间要求
1、拼接屏机房要求不能漏水，地面要求保持干燥，墙体不要潮湿润水。
2、拼接屏背后应有0.5米～1米维修通道。
3、维修通道内按设备用电数量提供对应电源插座。每个插座最多只供四台投影机供电。
4、维修通道内有可独立控制灯光，有良好空调环境，使维修通道内温度和拼接屏前面温度一致，温差不应大于3℃。
5、拼接屏工作环境温度为20℃±5℃，相对湿度10%至70%无冷凝。

三、对灯光照明要求
1、屏幕前面四米内为暗区，一定不能安装日光灯管。可安装内藏式筒灯，平行于屏幕排列，要单独可控开和关。灯光不能直接照射到屏幕上。
2、整个大厅灯按平行于屏幕方向分组进行控制，不要选择较强光光源，灯光部署标准是：使工作区有足够灯光强度，但对屏幕又不会产生显著影响。
3、大厅两侧可能射入光线（如窗户），应有必需遮挡（如窗帘等）。(太阳光对图像效果影响最大)。

四、对空调要求
1、在拼接屏内空调（中央空调或柜式空阔），其出风口位置应尽可能远离拼接屏（1米左右很好），而且，出风口风绝对不能对着拼接屏直吹，要朝远离投影机箱体方向吹，以避免拼接屏屏幕冷热不均匀而损坏。
2、放在拼接屏前面空调机（柜式机）要朝远离屏幕方向吹，不能垂直对着屏幕吹，以免屏幕结露。
3、于拼接屏屏幕前面（吊顶天花上）空调出风口，距离屏幕不少于1.5米。

五、温度要求和湿度要求
　　我企业提供系统设备能相对湿度20%～80%，温度0～40℃条件下正常工作。但为确保设备长时间正常运行无误和延长系统使用寿命，投影机工作环境应和计算机工作环境相同，即室温22℃±5℃，相对湿度70%±10%。
六、电源要求
　　为确保系统高可靠性运行，降低故障发生，提议系统采取稳压电源供电（要确保良好接地，交流接地电阻＜3Ω）。
宴会厅DLP无缝拼接屏每块功耗为400W，其它设备（如矩阵、控制PC等）功耗约为300W。本系统DLP67寸4×8显示系统总率为14200W.
会议厅DLP无缝拼接屏每块功耗为400W，其它设备（如矩阵、控制PC等）功耗约为300W。本系统DLP67寸3×8显示系统总率为11000W.

七、信号源要求
　　提议用户在整套系统安装调试前把各类网络计算机信号、视频信号和独立PC信号备好，并把这部分信号源部署在面向拼接屏最近工作台或主机房内，方便安装调试人员操作，用户需指定专门一台计算机作为控制PC用于调试和日常操作使用。
