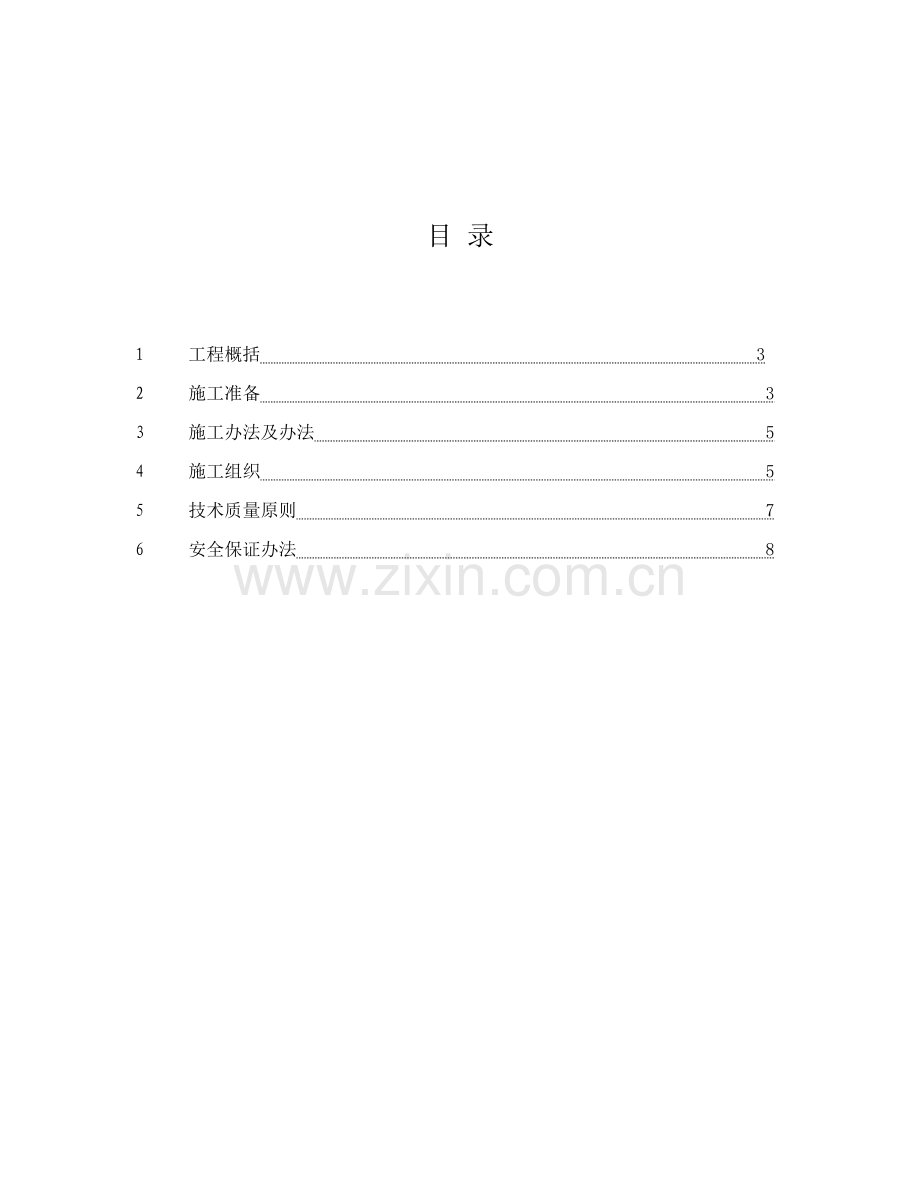

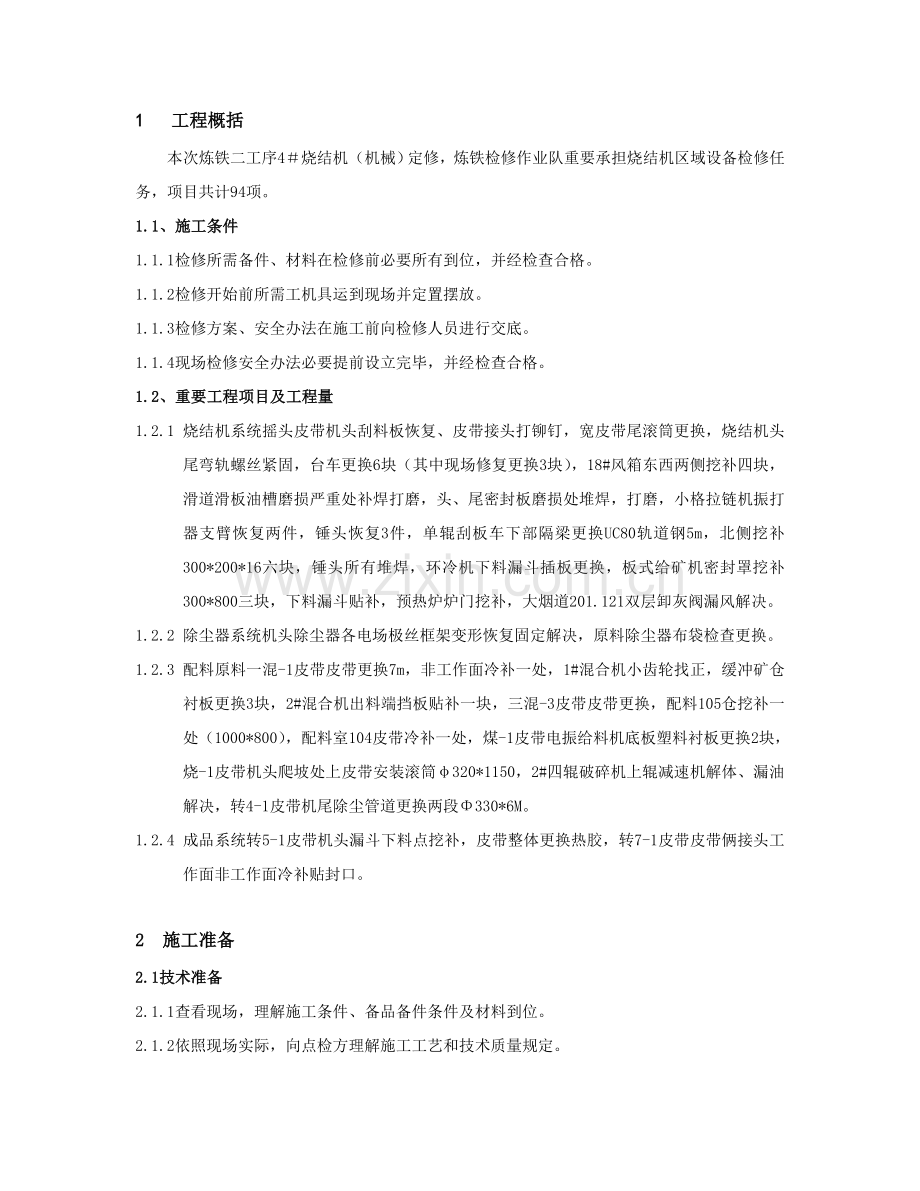

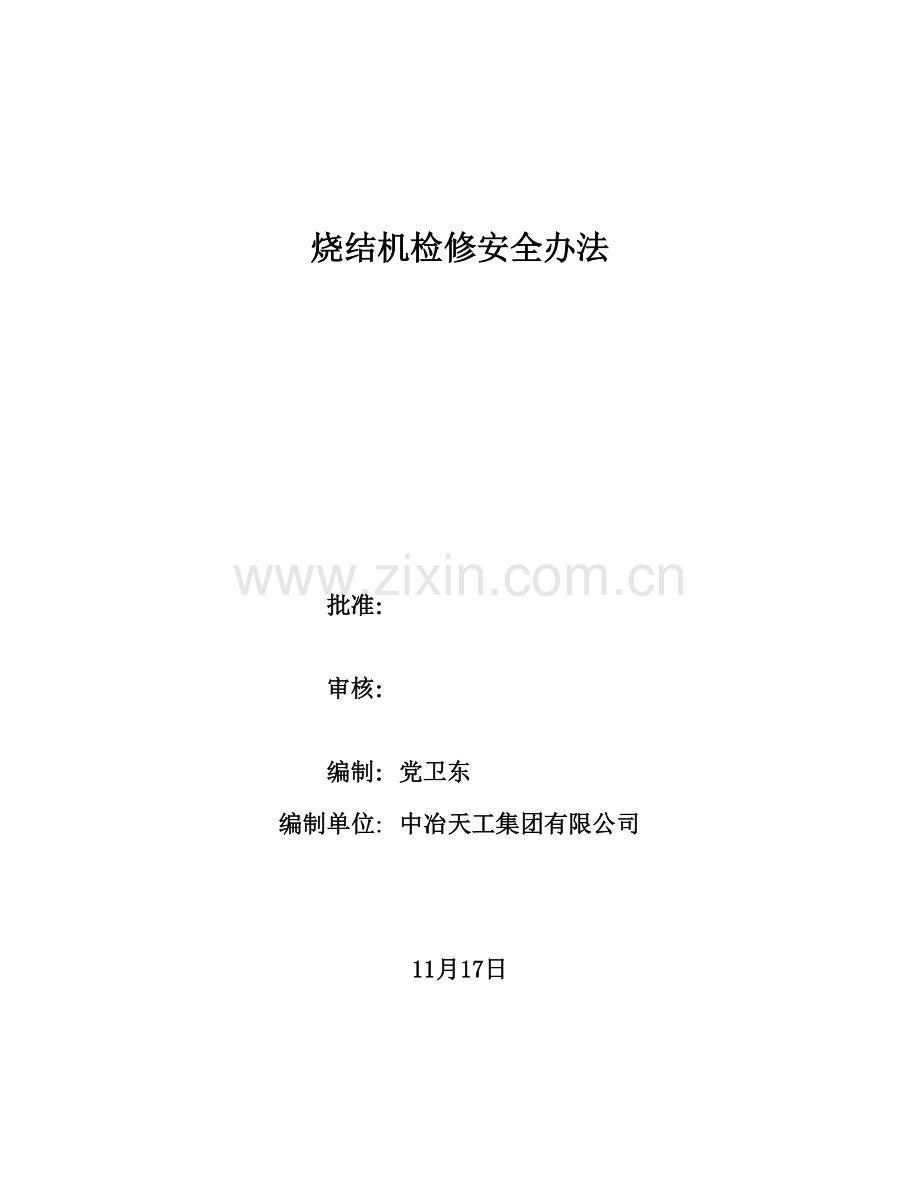

烧结机检修安全办法批准：审核：编制：党卫东编制单位：中冶天工集团有限公司11月17日目 录1 工程概括 32 施工准备 33 施工办法及办法 54 施工组织 55 技术质量原则 76 安全保证办法 81 工程概括本次炼铁二工序4烧结机（机械）定修，炼铁检修作业队重要承担烧结机区域设备检修任务，项目共计94项。1.1、施工条件1.1.1检修所需备件、材料在检修前必要所有到位，并经检查合格。1.1.2检修开始前所需工机具运到现场并定置摆放。1.1.3检修方案、安全办法在施工前向检修人员进行交底。1.1.4现场检修安全办法必要提前设立完毕，并经检查合格。1.2、重要工程项目及工程量1.2.1 烧结机系统摇头皮带机头刮料板恢复、皮带接头打铆钉，宽皮带尾滚筒更换，烧结机头尾弯轨螺丝紧固，台车更换6块（其中现场修复更换3块），18#风箱东西两侧挖补四块，滑道滑板油槽磨损严重处补焊打磨，头、尾密封板磨损处堆焊，打磨，小格拉链机振打器支臂恢复两件，锤头恢复3件，单辊刮板车下部隔梁更换UC80轨道钢5m，北侧挖补300*200*16六块，锤头所有堆焊，环冷机下料漏斗插板更换，板式给矿机密封罩挖补300*800三块，下料漏斗贴补，预热炉炉门挖补，大烟道201.121双层卸灰阀漏风解决。1.2.2 除尘器系统机头除尘器各电场极丝框架变形恢复固定解决，原料除尘器布袋检查更换。1.2.3 配料原料一混-1皮带皮带更换7m，非工作面冷补一处，1#混合机小齿轮找正，缓冲矿仓衬板更换3块，2#混合机出料端挡板贴补一块，三混-3皮带皮带更换，配料105仓挖补一处（1000*800），配料室104皮带冷补一处，煤-1皮带电振给料机底板塑料衬板更换2块，烧-1皮带机头爬坡处上皮带安装滚筒320*1150，2#四辊破碎机上辊减速机解体、漏油解决，转4-1皮带机尾除尘管道更换两段330*6M。1.2.4 成品系统转5-1皮带机头漏斗下料点挖补，皮带整体更换热胶，转7-1皮带皮带俩接头工作面非工作面冷补贴封口。2 施工准备2.1技术准备2.1.1查看现场，理解施工条件、备品备件条件及材料到位。2.1.2依照现场实际，向点检方理解施工工艺和技术质量规定。2.1.3施工前对所有施工人员进行技术、质量交底工作，使人人心中有数。2.2工器具及材料准备3.2.1重要工机具列表序号工机具名称型号单位数量序号工机具名称型号单位数量1中空液压扳手46套筒套125倒链2T台102梅花扳手24-27mm把1426倒链3T台43开口扳手22-24 mm把827管钳350mm把44开口扳手17-19 mm把828螺丝刀一字把35开口扳手46mm把229呆梅扳手36把46液压千斤顶32t台230钢丝绳扣13mm1.5m根47角磨机125型台231钢丝绳扣6.5mm500mm根88手锤2P把1232钢丝绳扣mm2m根109大锤6P把833钢丝绳扣mm3m根1210撬棍1m根1234钢丝绳扣25mm8m根511撬棍800m根2035钢丝绳扣21mm4m根412撬棍500mm把1036梅花扳手30-32mm把213内六方扳手10mm把137扁铲把414内六方扳手12mm把138麻绳19米615内六方扳手6mm把139移动电缆盘件916大锤12P把140碘钨灯架件1417跳板2.5m块4卷扬机5T台118灯具12V套1卷扬机3T台320电焊机交流台1621卸扣3t个1022卸扣5T个523塞尺把124倒链1t台163.2.2材料列表序号材料名称单位数量备注1电焊条（j422）Kg1602氧气瓶403乙炔瓶244塑料布Kg305洗油Kg56铁线Kg53 施工总体布置 本次4烧结系统定修施工工期13小时，中冶天工烧结检修作业队筹划投入9个班组约190人左右完毕涉及烧结机区域、原料、混合料和配料区域、除尘区域、成品区域约94项检修项目。4 施工环节、办法及办法4.1：4.1.1、作业负责人员向作业人员安全技术交底。4.1.2. 检查、准备检修所用工机具和设备设施4.1.3. 贯彻、准备备件和材料，提前对大套进行试压并运到现场归类摆放。4.1.4. 与点检联系，办理施工手续。4.1.5. 皮带机更换皮带时应先把卷扬机提前定位，新皮带卷提前定位在皮带卷架上。穿皮带时应拟定卷扬机与否固定牢固，拟定皮带正反，先将卷扬机钢丝绳导位，老皮带与新皮带连接，拉换。皮带机更换一段时应先把皮带固定，配重提高。切开皮带修边，用倒链拉紧皮带，热胶，拟定皮带正反，涂胶，加温到150-160度，保温40分钟，降温到70-80度时方可拆箱。4.1.6. 尾滚筒更换时，运用倒链进行更换，更换中，需使皮带固定，滚筒套入皮带内。4.1.7. 皮带机加装滚筒包滚皮时，包滚皮材料为810mm焊管。安装时，应把焊管用气焊分割4块，分块焊接在滚筒上，设专人在机头进行盘车，转动到位时在滚筒上焊接。4.1.8. 漏斗贴补，应选取倒链挂点，进行挖补、更换4.1.9. 换装完毕后要对现场进行杂物清理。5 施工组织5.1作业区施工组织责任分工 检修总负责人： 曹建 现场安全负责人： 郭全海 检修人员组织协调： 周国旺 （机械） 备件、材料负责人： 吴志成备注：现场合有检修人员调配必要由有关检修协理负责。 5.2劳动力组织工种钳/管/铆工焊工起重电工其她共计人数617244692105.3车辆使用安排5.3.1内部车辆序号车辆类型工作项目备注1板 车现场倒运、换皮带2值班车现场倒运33T叉车现场倒运5.4.3车辆规定d. 检查各部位工作状态，保证不影响检修用车，否则按照有关规定考核。e. 检查燃油，提前加好、加足燃油。f. 车辆提前20分钟到达检修现场，作好出车准备。d. 驾驶员检修前日夜间必要保证良好休息，不得酗酒，影响第二日检修用车。5后勤保障5.5.1现场照明解决 负责人：胡晓斌 联系电话：5.7通讯联系5.7.1为了保证检修当天现场通讯联系畅通，规定各班班长、组长、检修作业人员于检修前一日，对手机进行充电，需要准备备用电池人员，必要将备用电池随身携带。5.7.2对于检修期间通讯联系不畅通，除由于不可抗力导致以外，别的参照有关文献考核当事人。5.8现场文明施工，现场“5S”管理5.8.1检修作业中，工机具、备件、新旧螺栓等规定作到定置摆放，避免工作中到处寻找东西，丢失备件、螺栓等。5.8.2需要重复使用构件、螺栓等要认真清洗、擦拭，从而提高检修质量。场地要随手清理。5.8.3作业现场禁止抽烟，需要抽烟回到板房后进行，否则按照公司考核文献考核。5.8.4检修完毕各作业区域必要联系点检贯彻，清理本区域垃圾、备件、材料等作到工完场地清，回收物件摆放到位，同步规定现场点检员签字确认。避免二次清理。不能做到此条班组除责令清理外，考核班组，考核金额，班组于考核第二日分解到个人，以书面形式上报作业区。4#烧结机系统11月18日检修项目筹划分工表中冶天工烧结作业区 上报时间：11月17日序号检修内容项目负责人联系电话检修时间施工单位备注11）皮带更换7m，非工作面冷补一处（备件提前准备）一混-1皮带闫常军9：00-10：30检修一班21）减速机接手检查1#混合机闫常军10：30-11：30检修一班32）液力耦合器高低速轴接手检查1#混合机董建国9：0012：30检修一班43）小齿轮找正1#混合机闫常军12：3015：30检修一班54）托轮、挡轮、小齿轮、大齿圈、减速机、液力偶合器地脚螺丝紧固1#混合机袁型刚12：3015：30检修一班61）衬板更换3块缓冲矿仓袁型刚12：3015：30检修一班71）减速机漏油解决二混-1皮带袁型刚12：3015：30检修一班81）减速机找正、底座加固二混-2皮带袁型刚12：3015：30检修一班91）减速机接手检查2#混合机袁型刚9：0012：30检修一班102）液力耦合器高低速轴接手检查2#混合机袁型刚9：0012：30检修一班113）出料端挡板贴补一块（300*400)2#混合机袁型刚10：30-15：30检修一班124）托轮、挡轮、小齿轮、大齿圈、减速机、液力偶合器地脚螺丝紧固2#混合机袁型刚10：30-15：30检修一班131）皮带更换（备件提前准备）三混-3皮带袁型刚10：30-15：30检修一班142）机头支架加固三混-3皮带袁型刚9：0012：30检修一班151）加水管铺设给料-3螺旋袁型刚10：30-15：30检修一班161）减速机接手检查3#混合机袁型刚10：30-15：30检修一班172）液力耦合器高低速轴接手检查3#混合机袁型刚10：30-15：30检修一班183）后堵头加固、挡圈加长（100*3300）3#混合机袁型刚9：0012：30检修一班194）托轮、挡轮、小齿轮、大齿圈、减速机、液力偶合器地脚螺丝紧固3#混合机袁型刚10：30-15：30检修一班201）小车轮加油配-6皮带董建国9：0012：30检修一班212）尾滚筒轴承包加油配-6皮带董建国10：30-15：30检修一班221）挖补一处（1000*800）（生产将料位控制在二层下方1m处）配料105仓董建国10：30-15：30检修一班231）104皮带冷补一处配料室董建国10：30-15：30检修一班242）104、105、106仓下口收口各100配料室董建国9：0012：30检修一班251）电振给料机底板塑料衬板更换2块煤-1皮带董建国10：30-15：30检修一班261）小车变形解决，车轮掉道解决煤-2皮带董建国10：30-15：30检修一班272）坠陀上下改向滚筒下楼板拆除1150*300mm转3-1皮带董建国10：30-15：30检修一班281）机头爬坡处上皮带安装滚筒320*1150。烧-1皮带董建国10：30-15：30检修一班292）坠托护栏安装，下皮带架子钢管拆除烧-1皮带董建国9：0012：30检修一班303）坠陀下改向滚筒下楼板拆除1150*300烧-1皮带闫常军10：30-15：30检修一班314）机头漏斗刮料板需要解决，坠托四周需要密封烧-1皮带闫常军9：00-14：00检修二班321）主滚筒，托辊加油。尾滚筒轴承打开检查更换加油。支撑座加油。机架加固摇头皮带闫常军14：00-15：00检修二班332）机头刮料板恢复摇头皮带闫常军10：0015：30检修二班343）接头打铆钉摇头皮带闫常军10：0015：30检修二班1）主滚筒，托辊，加油。宽皮带闫常军9：00-14：00检修二班2）尾滚筒更换宽皮带闫常军14：00-15：00检修二班1）机头漏斗下料点挖补转5-1皮带闫常军9：00-14：00检修二班2）机尾两组上托辊支架磨托辊导致托辊不转，进行解决转5-1皮带闫常军14：00-15：00检修二班3)皮带整体更换热胶.。依照实际使用状况或更换一段35M热胶俩道口备件提前准备 。 转5-1皮带闫常军10：0015：30检修二班1）皮带俩接头工作面非工作面冷补贴封口转7-1皮带闫常军10：0015：30检修二班1）机尾安全罩子焊接、加固转6-2皮带闫常军9：00-14：00检修二班431)机尾安全罩子焊接、加固转6-1皮带闫常军9：00-14：00检修二班431)上辊减速机解体、漏油解决2#四辊破碎机闫常军14：00-15：00检修二班441)下辊减速机解体、漏油解决1#四辊破碎机闫常军10：0015：30检修二班451）机尾除尘管道更换两段330*6M（备件提前准备）转4-1皮带闫常军10：0015：30检修二班461）头尾弯轨螺丝紧固、轨道头螺丝补齐烧结机闫常军9：00-14：00检修二班472）台车挡板螺丝紧固、某些更换烧结机闫常军16：3015:00检修二班483）九辊布料器轴承包手动加油烧结机闫常军10：0015：30检修二班494）烧结机台车调节顶丝拆除一组，修复后回装烧结机闫常军10：0015：30检修二班505）18#风箱东西两侧挖补四块烧结机闫常军9：00-14：00检修二班516）台车更换6块（其中现场修复更换3块）烧结机闫常军9：00-14：00检修二班527）台车压辊轴承包加油烧结机袁型刚14：00-15：00检修二班538）1#至20#风箱风箱隔梁、滑板内侧补焊加固加（拉台车）烧结机袁型刚10：0015：30检修二班549）小格刮板机机尾东侧头、尾星轮恢复烧结机袁型刚10：0015：30检修二班5510）头星轮西侧轴承包加油,主减速机中部端盖打盖检查（检修重点）烧结机袁型刚9：00-14：00检修二班5611)铺底料漏斗丝杠解决灵活、根部加装限位烧结机袁型刚10：0015：30检修三班5712）滑道油路疏通、滑板螺丝紧固烧结机袁型刚9：00-14：00检修三班5813)头、尾密封板磨损处堆焊，打磨烧结机袁型刚14：00-15：00检修三班5914）滑道滑板油槽磨损严重处补焊打磨烧结机袁型刚9：00-14：00检修三班6015）机头干渣漏斗挖补500*500mm4块烧结机袁型刚14：00-15：00检修三班6116）松料器支架焊缝补焊一遍烧结机袁型刚10：0015：30检修三班6217）小格西侧刮板机机架加固，支架恢复传动恢复烧结机袁型刚10：0015：30检修三班6318)振打器支臂恢复两件，锤头恢复3件烧结机袁型刚9：00-14：00检修三班641）刮板车下部隔梁更换UC80轨道钢5m单辊袁型刚9：00-14：00检修三班652）刮刀条加固、紧固螺丝更换尾M30高强螺丝，北侧挖补300*200*16六块、紧固螺丝更换单辊袁型刚14：00-15：00检修三班663）溜槽落料点衬板焊缝过一遍单辊袁型刚10：0015：30检修三班674）刮板车螺丝紧固单辊袁型刚10：0015：30检修三班684）冷却水管漏水解决单辊袁型刚14：00-15：00检修三班695）单辊两侧漏料解决单辊袁型刚9：00-14：00检修三班706）锤头所有堆焊单辊袁型刚14：00-15：00检修三班711）振打器由西往东第3、第4锤头往下坠，支架变形解决。小格蔡海滨10：0015：30检修三班722）振打器配重重新加装小格蔡海滨10：0015：30检修三班731）水平弯轨调节加固（西侧）环冷机袁型刚10：30-15：30检修一班742）6#、72#台车密封板支架装密封板环冷机袁型刚10：30-15：30检修一班753）2#台车车轮密封支架加固环冷机袁型刚9：0012：30检修一班764）所有台车车牌点焊加固环冷机袁型刚10：30-15：30检修一班775）下料漏斗插板更换（提前下料），插板轨道调节解决环冷机董建国9：0012：30检修一班781）密封罩挖补300*800三块板式给矿机董建国10：30-15：30检修一班792）密封罩上部磨透处密封板式给矿机董建国10：30-15：30检修一班803）下料漏斗贴补板式给矿机董建国10：30-15：30检修一班811）炉门挖补预热炉董建国9：0012：30检修一班822）北侧蒸汽吹扫阀门更换预热炉董建国10：30-15：30检修一班831）主管道泄水阀法兰垫更换蒸汽管道董建国10：30-15：30检修一班842）DN1000mm眼镜阀吹扫管道漏点补焊并制作支撑支架蒸汽管道董建国10：30-15：30检修一班851）各电场阳极限位角钢检查补焊加固机头除尘器董建国10：30-15：30检修一班862）人孔门打开散热，检修完关闭机头除尘器董建国9：0012：30检修一班873）1#除尘八电场西南角本体开裂补焊机头除尘器闫常军10：30-15：30检修一班884）16#泄灰机检查抽风解决机头除尘器闫常军9：00-14：00检修二班895）各电场阳极板间距检查调节定位固定（电气焊配合）机头除尘器闫常军14：00-15：00检修二班906）各电场极丝框架变形恢复固定解决机头除尘器闫常军10：0015：30检修二班911）201.121双层卸灰阀漏风解决大烟道闫常军10：0015：30检修二班922）双层卸灰阀配重块恢复固定大烟道闫常军9：00-14：00检修二班933）101至110双层卸灰阀摇臂调节10处大烟道闫常军14：00-15：00检修二班944）111双层卸灰阀漏斗铁皮固定解决大烟道闫常军9：00-14：00检修二班955）1#.2#大烟道格子板补焊加固（规定岗位提前清料）大烟道闫常军14：00-15：00检修二班961）布袋检查更换原料除尘器闫常军10：0015：30检修二班972）提高缸检查恢复原料除尘器闫常军10：0015：30检修二班6 技术质量保证办法6.1技术质量保证体系建立强有力质保体系，在施工组织中应强化质量意识，开展以防止为主质量管理活动，精心组织、严格规定、保证工程施工质量。曹建周国旺施工班长施工班组6.2技术质量保证原则6.2.1施工设计文献（涉及施工图、设计变更）；6.2.2冶金机械设备安装工程施工及验收规范 烧结设备YBJ20885；6.2.3钢构造工程施工及验收规范GB5020595；6.2.4现场设备、工业管道焊接工程施工及验收规范GB5023698；6.3技术质量办法6.3.1 各质保体系人员责任到人，积极履行所承担质量管理职责，共同为建设一种优良工程做贡献。6.3.2各级质量检查人员应严格按关于规范、技术原则检查，监督所辖范畴内工程质量，认真履行自己职责。6.3.3施工班组及人员必要按关于规范、技术原则及各类作业性文献施工，不得擅自更改施工内容。6.3.4建立专项工程质量保证体系，将所承担工程项目责任到人，以贯彻“谁施工谁负责”原则，保证工程质量。6.3.5施工技术人员及质量检查人员应认真向施工班组每个人员进行技术、质量办法交底，以免盲目施工。6.3.6施工过程是工程质量形成过程，施工中各级管理人员强化质量意识，坚持“三服从”（进度与质量发生矛盾时，进度必要服从质量；材料和质量发生矛盾时，材料必要服从质量；设备与质量发生矛盾时，设备必要服从质量）。6.3.7一种工序施工完毕，施工班组应进行自检、互检，并认真填写自检记录，自检合格后提交点检人员检查和确认，方可进行下道工序。7 安全保证办法7.1安全体系郭全海周国旺董建国闫常军袁兴刚 施工班组7.2现场安全办法7.2.1必要编制相应安全技术方案，并报安所有，无安措方案不得开工。7.2.2施工负责人必要认真向作业班组进行全面安全技术交底，做到任务明确、办法详细，针对性强。7.2.3对施工中突发危险因素和隐患要制定专门整治方案，及时组织整治，必要时经项目经理部批准进行停工整治。7.2.4凡参加施工各类施工人员，都必要进行一次系统安全教诲。7.2.5必要对所用机具，重点是吊夹具进行一次彻底清洗，认真检查维护，保证施工所用机具安全可靠。7.2.6吊装前要对所用机具、吊装设备等全面检查，所有钢丝绳必要可靠且不可与锋口接触，施工中应防止钢丝绳被电火或其她意外因素破坏，达不到安全规定应及时更换。7.2.7对大型构件吊装要在起吊迈进行试吊，对所吊物件要作到吨位精确，安全系统足够，重心平稳，不得有斜拉歪吊现象。7.2.8起重作业人员必要坚持“十不吊”，要统一指挥，信号明确，高层吊装要设层间信号传递和监护员，其她人员不得干扰指挥及操作人员正常工作，吊装重物时禁止下方站人。7.2.9高空作业必要系安全带，各类脚手架，必要按规定架设，要有防滑办法，禁止超负荷使用；高空作业要搭设安全可靠工作平台和安全栏杆，堆放工具、材料要用绳索栓牢固，防止坠物伤人。7.2.10在交叉作业时，必要与同步在上下层施工人员事先获得联系，以保证各层施工人员安全。7.2.11高处切割大废物，应加联接物并随手放进料框，不许散落在平台上，禁止坠物。7.2.12施工时随时对煤气进行监测，保证施工安全，特别是炉子内部。7.2.13施工现场实行定置管理，材料和备品备件、构件堆（摆）放要符合安全文明规定，必要留有运送通道和人行通道并符合防火和抢险规定；作业点及通道夜间必要有充分照明。7.2.14各施工班组要文明施工，合理运用有限场合，作到物流有序、通道畅通、物料堆放平稳。7.2.15施工各种废料、特别是高层废料，不许乱仍乱丢，应按项目部限定期间进行清除，运往指定地点堆放。7.2.16夜间施工，要保证足够照明，吊装孔处设立警戒线。料仓、地坑，容器内等区域作业区域，除保证足够照明外，必要保证良好通风，照明必要使用安全电源，必要设专人监护。 7.2.17科学安排工序，严格控制现场材料构件堆放量，始终保持现场相对宽敞作业面，拆除构件及时运浮现场，能在后方加工构件不得运到现场制作，能在地面拼装构件尽量在地面拼好，减少高空作业。7.2.18施工现场，特别是危险区域、部位、机具，必要悬挂安全警示牌和安全标志。7.2.19各施工单位所用动力能源，必要在指定地点和线路引接使用，接点应标明使用单位和用途。未经容许禁止乱接或借接，保证动力能源安全供应。7.2.20检修时，要随时清理现场，进定置摆放，禁止物料、备件、螺栓、销板随意摆放，并且将拆下废铁、旧构件摆放规整，并且及时运出，保持现场卫生整洁。7.2.21各检修班组检修时，必要严格执行有关安全办法，针对各自危险源，采用安全可靠防护办法。7.2.22对煤气区域及拆卸油路易燃物时，必要配带煤气报警器、灭火器。7.2.23检修人员要把工机具放到可靠位置，放稳，拆除物要采用必要办法，绝对防止高处堕物。7.2.24检修期间禁止跨、穿越皮带、栏杆以及运转设备，禁止在运转设备运转范畴内暂时作业，保持安全距离。7.2.25 进行焊割作业时，认真确认作业点下方与否有人员、设备，易燃、易爆物品等，防止火花落下导致人身伤害或设备等其她事故。必要同步作业时要进行仔细遮护。7.2.26 密闭容器、管道检修施工前，必要联系点检员仔细确认内部介质状况（种类、压力、毒性、温度、流向），进行科学解决、置换后，经再次检查，具备检修条件后方可组织人员打人孔作业。7.2.27 容器内检修作业必要使用12伏安全电源作为照明电源或使用手电筒，防止触电事故发生，脚下潮湿时必要铺垫干燥木板或胶皮。7.2.28 进入现场施工人员，必要戴好安全帽并系带，劳保穿戴齐全；起重工必要带指吊袖标指挥吊车。7.2.29 容器内焊接作业，必要使用正规厂家生产合格电焊把钳，保证绝缘良好，禁止使用自制，绝缘不良好焊把7.2.30 检修间歇时间较长时，不得将带压氧气、乙炔带子或割把放置在容器内部，防止气体泄露导致汇合气体爆炸事故。7.2.31 严格执行危险源辨识及控制办法。7.2.32 在油、水、气系统施工必要办理停油、停水、停气确认单，在确认后方可施工。7.2.33 进入现场施工人员，必要戴好安全帽并系带，劳保穿戴齐全；起重工必要带指吊袖标指挥天车。7.2.34 高空作业必要系好安全带，作业时按规定挂好。7.2.35 吊车施工区域设定警戒线,过跨车更换项目要拦设警戒线或专人监护铁道口两侧。7.2.36 人员撤离前检查动火处，防止火种残留。 7.2.37 各级指挥人员禁止违章指挥，各工种施工人员严格执行各自安全技术操作规程，杜绝三违，班组长要开好班前安全快会。
