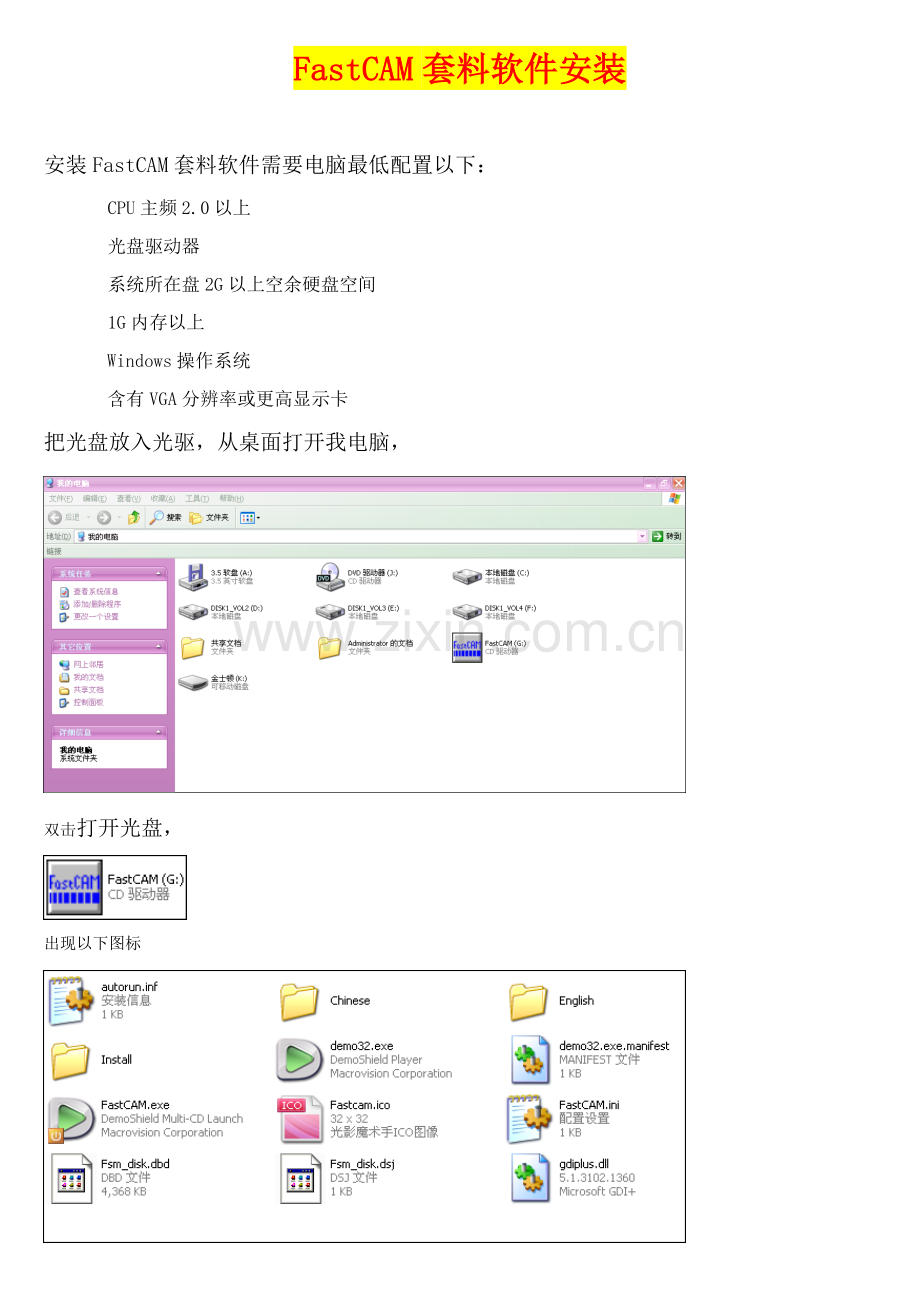

FastCAM套料软件安装安装FastCAM套料软件需要电脑最低配置以下：CPU主频2.0以上光盘驱动器系统所在盘2G以上空余硬盘空间1G内存以上Windows操作系统含有VGA分辨率或更高显示卡把光盘放入光驱，从桌面打开我电脑，双击打开光盘，出现以下图标点击将出现下面界面点击上面界面上“简体汉字”将出现下面界面点击上面界面上“安装FastCAM”稍等将出现下面界面点击上面界面上“Next”将出现下面界面点击上面界面上“”后再点击“Next”将出现下面界面依据切割机控制厂家，在上面界面中选择对应切割机控制器选项。我们使用设备应该选择“Edge EIA”，然后在点击“Next”将出现下面界面点击上面界面中“Install”将开始安装，稍等将出现下面界面点击上面界面中“Finish”安装完成。此时会出现以下提醒界面：假如后面出现错误提醒，不用担心，那是因为还没有插加密狗：程序不完整产生错误。插上加密狗后再点击，稍等几分钟就安装完成了！退出点击左上角“HOME”然后按“ESC”即可 提醒：安装演示文件请依据实际是否需要选择是否安装。 安装路径只能在C盘，即：默认选项 下方“FastCAM培训资料”可作为自学使用FastCAM套料软件使用我们在FastCAM套料软件长久使用中，认为以下介绍方法为使用中最轻易接收、最快速上手并能确保切割质量和板材利用率使用方法。其它方法请在以后使用中参考FastCAM套料软件说明书。每次使用FastCAM套料软件前，请将加密狗插到电脑USB接口上，等电脑上显示USB设备可用后。在桌面打开文件名为“FastCAM”文件夹。如安装完桌面没有文件名为“FastCAM”文件夹，刷新桌面一次就会有了。用AutoCAD画制1：1图纸。图中只画出需要切割线条,其它如标注，画图时使用部分辅助线等,请在图画好后立即删除。画好后选择另存为文件名后缀为“.DWG或.DXF”文件。（默认格式为DWG,提议采取AutoCAD画图，其它制图软件也能够，只要确保画图百分比为1：1并保留时保留为后缀为“.DWG或.DXF”文件；或能转化为后缀为“.DXF”文件。）在画图过程中，应避免出现以下三中情况，不然编程时将出现错误：1、反复线；2、两线相交时，交叉出头；3、两线相交时，没能完全闭合。打开“FastCAM”文件夹后，双击图标，如出现以下界面说明加密狗未插入或接触不好，请换其它USB接口后，在重新打开，在用USB分线盒时，请取掉分线盒，自接把加密狗插到电脑上。打开正常界面以下：二、手动编程CAM模块使用（选学内容，不推荐使用）1、把用AutoCAD画制图形导入到FastCAM套料软件中点击“文件”菜单 DXF读入后，出现以下界面：按此界面上选择后，点确定。出现以下界面：此界面中，在最左边框内找到你画好图纸所在文件夹，在中间框内选择你要编程图纸名称，最右边框内为你图纸缩略图显示，选择好文件后点右边框下面“S选择”。假如出现是否删除实体问询时，选择“是”。到此已经把用AutoCAD画制图形导入到FastCAM套料软件中，下面开始正式编程。2、手动编程点击“编程路径”菜单 点击“下一路径” 出现，“CUTTING”为切割；“MARKING”为画线。选择“CUTTING”切割 出现“左”“无”“右”赔偿方向选择。（选择左赔偿，在编程时，要注意切割方向，应确保零件内轮廓为逆时针切割，外轮廓为顺时针切割。右赔偿和之相反。）通常选择“左”。 先点击零件任意一个内轮廓切割线进行编程。（a、编程对象为圆时，点击了圆上任意一点后，出现一个“内部”“外部”选择，选择内部：零件切割完后，圆内部为废料；选择外部：零件切割完后，圆外部为废料。点击了内部或外部后， 出现“最近控制点”“指点”选择，最近控制点：最靠近你上面在圆上点击那一点圆上下左右四象限点哪个点为这个圆切割开始点；指点：你上面在圆上点击那一点为这个圆切割开始点。 出现引入引出线类型选择，直线：引入线为一条直线，没有引出线；四分圆：引入线为一个圆四分之一，没有引出线；半圆：引入线为一个圆二分之一，没有引出线；四分圆引入引出：引入线为一个圆四分之一，引出线也为一个圆四分之一；半圆引入引出：引入线为一个圆二分之一，引出线也为一个圆二分之一。 出现输入引入引出线长度，引入线长度选择标准：直径小于60，穿孔点最好为圆心，大于60以穿孔后，翻溅铁硝不覆盖其它要切割线为准；引入线长度选择标准：火焰通常在1.5个实际哥缝左右，等离子不要引出线。选择直线时：出现输入理想引入线长度后点确定；选择四分圆时，输入理想引入线半径后点确定；择半圆时，输入理想引入线半径后点确定；择四分圆引入引出时，分别输入理想引入线半径和理想引出线半径后点确定；择半圆引入引出时，分别输入理想引入线半径和理想引出线半径后点确定。到此一条轮廓线编完，接着出现“CUTTING”“MARKING”选择，依次反复操作，直到全部轮廓线全部编完。 b、编程对象为直线或弧线时，点击了线上任意一点后，会出现一个黄色伴随鼠标拖动正反显示箭头，此箭头指示为切割方向，此箭头所在线箭尾端端点为整个轮廓线切割开始点。箭头指示切割方向和你实际想要切割方向一至时，点击鼠标左键一下。 出现是否加入引入线选择，选“是”，出现输入引入线类型选择弹出窗口，直线：引入线为一条直线；四分圆：引入线为一个圆四分之一；半圆：引入线为一个圆二分之一输入理想输入线长度后，点击确定。直线时：弹出输入角度窗口，0度时引入线方向和切割开始知线或弧线端点方向一至，输入角度时，引入线以切割线和引入线端点旋转，逆时针方向旋转为正。四分圆和半圆时：弹出顺时针和逆时针选择。切割轮廓线旋转方向为内逆、外顺时，引入线选择逆时针。选择后弹出引出线输出选择，接下来弹出窗口和引入线操作一样。当引出线方向选择完后，到此一条轮廓线编完，接着出现“CUTTING”“MARKING”选择，依次反复操作，直到全部轮廓线全部编完。） 假如对刚编程完目前最终一条切割轮廓线不满意，点击菜单“编程路径” 点击“删除上条路径” 最终一条切割路径删除成功，在重新对此条路径编程即可。不满意不是最终一条路径，是中间编一条不满意，点击菜单“编程路径” 点击“重新定义路径” 点击不满意那条路径，弹出窗口，点击“确定”，删除引入引出线窗口，点击“是”，点击“CUTTING”重新编辑这条路径。点击“CUTTING”后，有别覆盖着要编程轮廓线，先点一下盖不着地方，想编程轮廓线就出来了，继续点轮廓线就能继续编程。在此千万不能去点击菜单“编程路径”，在点击“下一路径”来对该轮廓线编程，不然此轮廓线将变成最终一条切割。 等全部轮廓线全部编程完成后，点击“编程路径” 点击“输出NC码” 弹出窗口，选择文件存放路径和输入文件名，文件名必需带有后缀，后缀为“.TXT”，假如不加后缀，此文件可能无法考入切割机控制系统中。文件名长度不超出4个汉字或8个字符数字组合。点击确定会出现以下窗口： 点击“否”， 出现下面界面校验点击“是”，等候进入校验程序，出来后，先观察是否全部切割线指示切割方向箭头全部在工件切割完后废料上，假如有箭头在工件上，说明赔偿方向和切割方向恰好相反，请回到FsatCAM修改错误路径后，在重新输出NC码，重新校验程序。要内孔箭头在零件内,要外形箭头在零件外部.轨迹正确后,按鼠标左键一下会出现以下图代码点击显示切割轨迹显示分步按键盘方向箭头，按一下轨迹运行一下，直到出现代码为止，必需按到代码出现后才能够关闭！假如切割路径和想要切割路径不一至，请回到FsatCAM重新设置编程路径！FastNEST套料设置步骤NEST模块使用（推荐使用）打开“FastCAM”文件夹后，双击图标，如出现以下界面步骤1：点击右上角“NC-NC”,弹出以下界面：输入文件类型改为：DXF,输出文件类型：NC步骤2步骤3点击“重新设置”，若是火焰切割则选择“CUTTING”步骤4 切割零件外边界是“方形”，类型选择“直线”，“圆形”选“四分之一圆”通常选择： 左下步骤5 切割零件内边界是“方形”，类型选择“直线”，“圆形”选“四分之一圆”步骤6步骤7步骤8步骤9步骤10FASTPATH设置完成，点击确定保留即可步骤11 设置板材步骤12 设置切割参数设置完成3、手动套料在桌面打开文件名为“FastCAM”文件夹。双击图标，将出现以下界面（1） 、设置钢板尺寸单击上图中或点击菜单“排料” 板材数据全部会出现下图。修改长度、宽度后点击确定。长度对应切割机X轴，宽度对应切割机Y轴1、 改变机器参数，单击出现下图，把“零件距零件”零件距板边“依据实际要求更改数值即可！2、 加零件，能够把用AutoCAD画制DXF图形直接导入到FastNEST套料软件中,软件依据设置，自动生成加工轨迹，进行编辑！也能够直接读FastCAM输出NC代码，进行编辑后输出！（1） 读入AutoCAD画制图形点击中NCNC出现下图选择DXF后确定首先设置NC路径；单击设置NC路径修改设置加工过程；重新设置，在可选择加工方法一栏里选择CUTTING引入线；依据需要选择引入线类型，位置和长度切割次序；依据实际情况选择适宜次序排料起始；割枪开始加工时位置，能够选择钢板4个脚，依据钢板摆放位置选择！更改以上几项后按确定即可！ 加入零件：单击工具栏上，会出现下图，选择要加工图形！选择后出现下图按住箭头能够上下移动零件，也能够选择自动套料里面自动排紧，软件会依据设置机器参数自动排紧到起始点！排紧这个零件后，能够对这个零件进行排列，旋转。也能够继续按，插入另一个不一样零件！排列零件按填入个数方向排列填入个数3，Y方向排列排列后能够选择自动套料里面自动排紧，软件会依据设置机器参数自动排紧到起始点！检验图形有没有重合，是否正确，正确后按，输出NC代码。提醒下图，输入排料名称，确定后提醒是否打印（可选否）。输入文件名，文件名必需带有后缀，后缀为“.TXT”，假如不加后缀，此文件可能无法考入切割机控制系统中。文件名长度不超出4个汉字或8个字符数字组合。点击确定会出现以下面界面 点击“否”， 出现以下面界面依据实际需要做选择接着出现以下面界面保留路径：自己随意设置保留后出现以下界面校验点击“是”，等候进入校验程序，出来后，先观察是否全部切割线指示切割方向箭头全部在工件切割完后废料上，假如有箭头在工件上，说明赔偿方向和切割方向恰好相反，请回到FsatCAM修改错误路径后，在重新输出NC码，重新校验程序。要内孔箭头在零件内,要外形箭头在零件外部.轨迹正确后,按鼠标左键一下会出现以下图代码这时也能够按“文件”保留该代码，放到优盘里进行文件传输。也能够按“显示”来分步查看轨迹是否正确。显示切割轨迹显示F6分步按键盘方向箭头，按一下轨迹运行一下，直到出现代码为止，必需按到代码出现后才能够关闭！假如不和想正确路线不一样可返回从新设置编程路径！（2）、读入FastCAM输出NC代码，进行编辑后输出！点击中DXFNC，选择NCNC后确定。加入零件：单击工具栏上，会出现下图，选择要加工图形选择后出现下图按住键盘方向箭头能够上下移动零件，也能够选择自动套料里面自动排紧，软件会依据设置机器参数自动排紧到起始点！排紧这个零件后，能够对这个零件进行排列，旋转。也能够继续按，插入另一个不一样零件！因为我们读入是NC代码，零件编程轨迹已经在手动编程FastCAM里设置好，加入我们想要图形，起始位置设置好，排完板按就直接能够按输出NC代码。提醒下图，输入排料名称，确定后提醒是否打印（可选否）。然后输入文件名，文件名必需带有后缀，后缀为“.TXT”，假如不加后缀，此文件可能无法考入切割机控制系统中。文件名长度不超出4个汉字或8个字符数字组合。点击确定会出现以下窗口：。要内孔箭头在零件内,要外形箭头在零件外部.轨迹正确后,按鼠标左键一下会出现以下图代码这时也能够按“文件”保留该代码，放到优盘里进行文件传输。也能够按“显示”来分步查看轨迹是否正确。显示切割轨迹显示F6分步按键盘方向箭头，按一下轨迹运行一下，直到出现代码为止，必需按到代码出现后才能够关闭！假如不和想正确路线不一样可返回从新设置编程路径！
