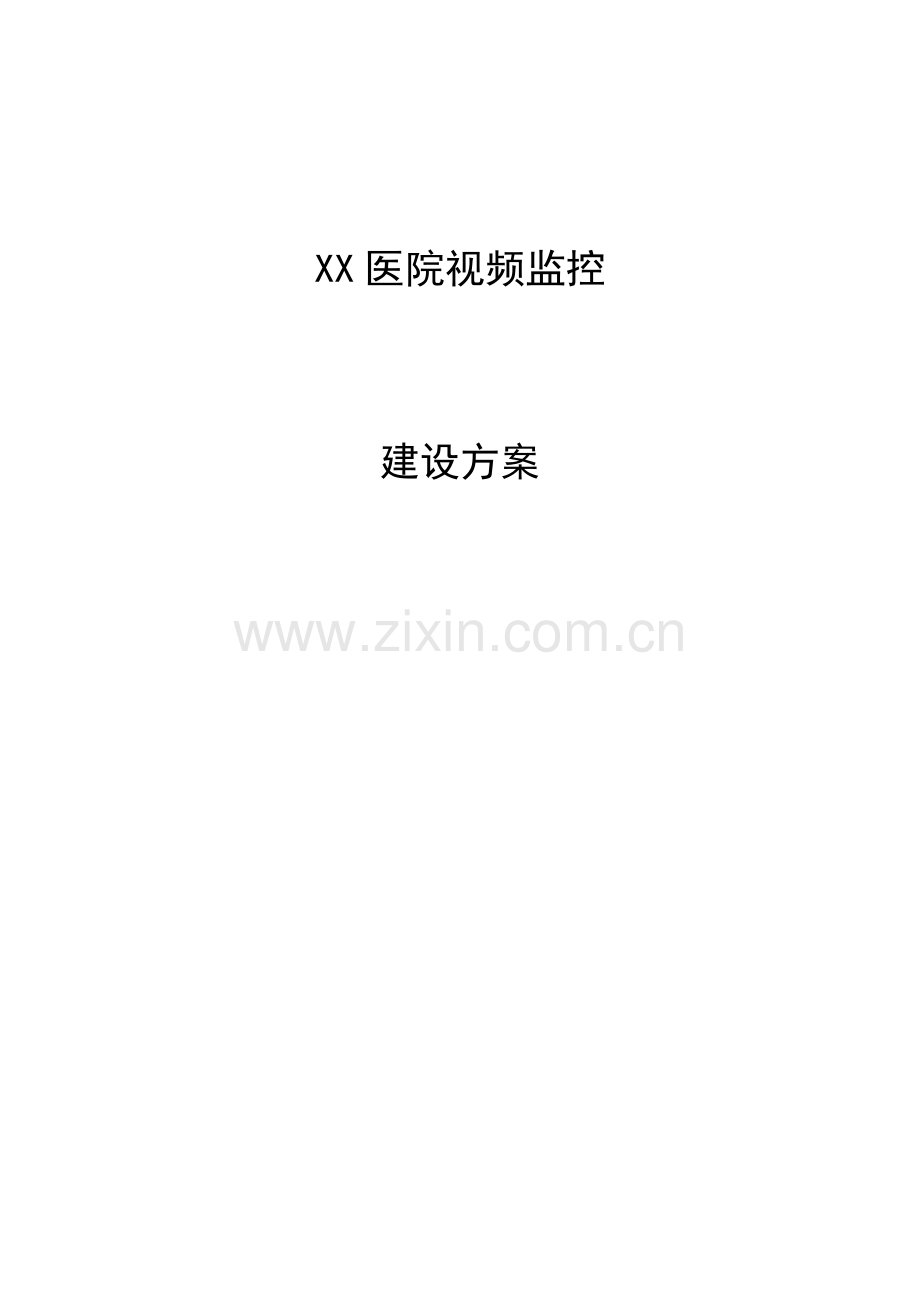

XX医院视频监控
建设方案

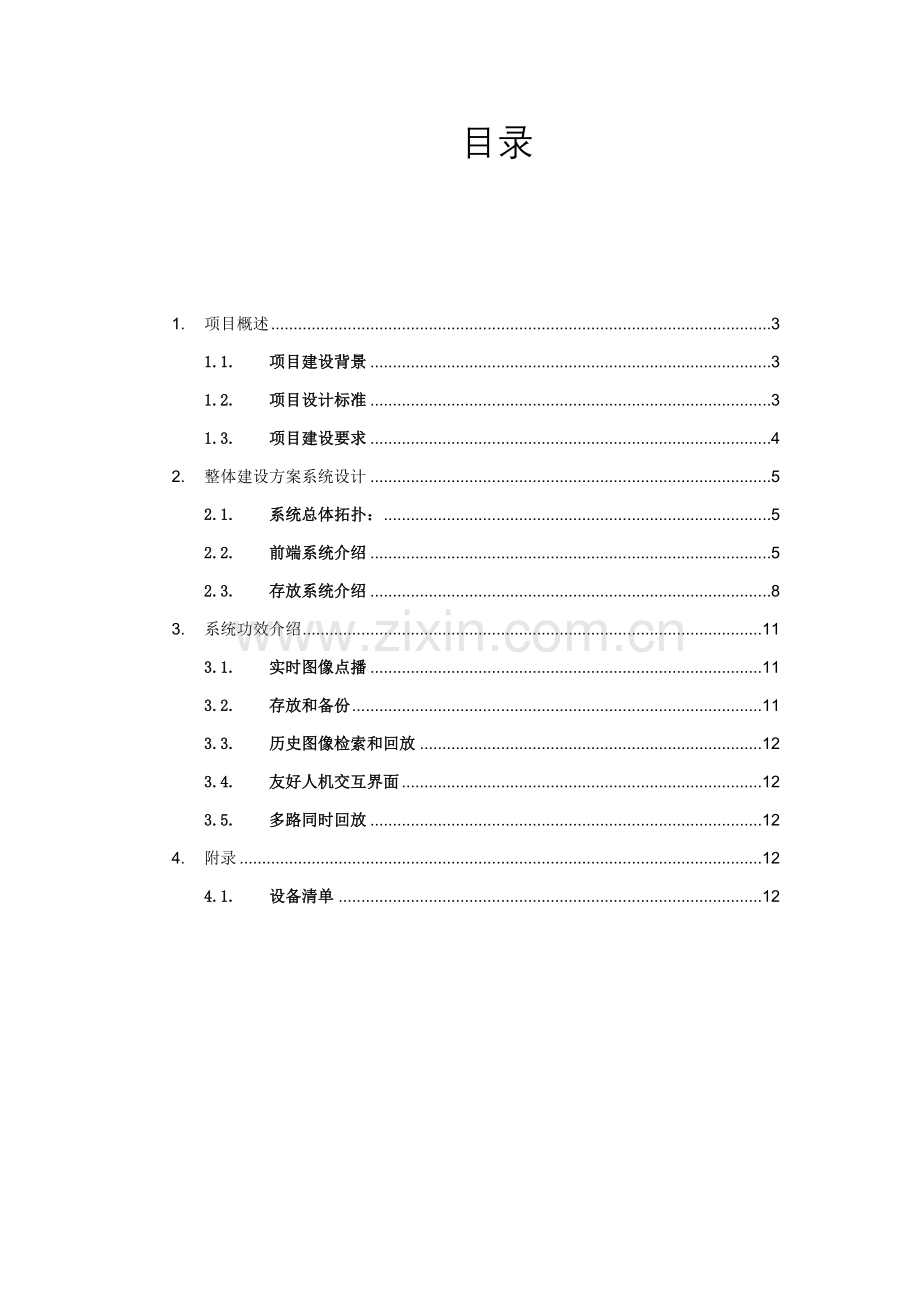

目录
1. 项目概述 3
1.1. 项目建设背景 3
1.2. 项目设计标准 3
1.3. 项目建设要求 4
2. 整体建设方案系统设计 5
2.1. 系统总体拓扑： 5
2.2. 前端系统介绍 5
2.3. 存放系统介绍 8
3. 系统功效介绍 11
3.1. 实时图像点播 11
3.2. 存放和备份 11
3.3. 历史图像检索和回放 12
3.4. 友好人机交互界面 12
3.5. 多路同时回放 12
4. 附录 12
4.1. 设备清单 12

1. 项目概述
1.1. 项目建设背景
众所周知，视频监控系统发展大致经历了三个阶段。在以前，关键是以模拟设备为主，摄像机和磁带录像机全模拟电视监控系统，称为第一代模拟监控系统；以后到，伴随硬件芯片处理能力提升和视频技术发展，大家利用硬件芯片高速数据处理能力进行视频采集和压缩处理，利用显示器高分辨率实现图像多画面显示，大大提升了图像质量，因为传输依旧采取传统模拟视频电缆，所以就叫第二代模数结合视频监控系统。从开始，伴随网络带宽提升和成本降低，硬盘容量加大和中心存放成本降低，和多种实用视频处理技术出现，视频监控步入了全数字化网络时代，因为视频信号从摄像机或网络存放服务器下来就直接进入网络，而且依靠强大平台软件进行管理，所以称为第三代IP网络监控系统。IP视频监控系统以数字视频压缩、传输、存放、播放为关键，以智能实用监控数据分析为特色，引发了视频监控行业技术革命。
东南眼科医院门诊楼新购置了11台自助医疗终端。为了保障安全，避免纠纷，需要对这些自助医疗终端进行实时监控。
大华企业是领先监控产品供给商和处理方案服务商，面向全球提供领先视频存放、前端、显示控制和教育定制等系列化产品，尤其在高清视频监控方面，大华企业利用现有计算机技术、网络技术、多媒体技术等，为业主提供量身定做整体处理服务。
1.2. 项目设计标准
中小学视频监控系统建设以“优异、可靠、开放、安全、可扩展、易操作、易维护、经济”为指导思想。在设计中遵照下列标准：
1.2.1. 优异性
该系统充足考虑信息化社会迅猛发展趋势，采取IP监控技术作为整体校园监控设计方法和技术路线表现现代电子技术发展水平，设备方面：选择优异、实用技术和功效完善安防产品，确保系统多种功效齐全，在近几年中继续处于领先地位，并伴随科技发展不停改善完善。
1.2.2. 成熟可靠性
因为该系统关键用于中小学监控，所以须确保系统本身含有很高工作安全可靠性。系统所用设备应选择技术成熟、可靠性高著名品牌安防产品，经过有效地联接，确保耐久使用，使系统含有较高性能价格比，且系统本身应含有应急备份功效。
1.2.3. 兼容扩展性
本系统含有开放性标准体系，基于开放式TCP/IP网络平台进行设计，支持多个当今流行网络协议。为了确保各系统设备之间能够互联、互通、互控，设计建设时充足考虑系统关键设备统一性，便于以后系统扩容。对于各级联网和关键步骤所用设备，采取统一接口标准和技术标准，包含图像编解码、网络传输、存放和多种信令格式全部遵照国际上现有成熟标准，构建统一架构而不是异构系统，确保系统之间能够实现互连互通和便于未来集成应用。系统能够依据用户发展需要，在一定程度上满足安防监控系统扩展需要。设备应采取模块化配置，便于集中管理和分散控制，总体结构确保系统兼容性和可扩展性。
1.2.4. 经济实用性
在首先确保系统优异性、可靠性基础上，最大程度地满足中小学未来发展需求，在需求方案确定监控范围基础上，尽可能多达成对校园全方位、全天候监控效果，既能够确保日常教学监控需求、也能够确保教室关键设备监管需求，也能够实现电子巡考监控需求。
1.2.5. 可操作性
应考虑为操作人员设计一个方便操作环境，这关键是指画面之间切换可设置为手动和自动。系统应设计必需自动统计、统计和查询、提醒功效，以帮助操作人员了解系统运行和操作情况。当突发性事件产生时系统应能立即做出响应连锁反应，系统依据防范预案设计多个指令，使系统对紧急时间应变和处理能力大大加强。
1.2.6. 可维护性
系统硬件、软件和服务上应含有系统正常运行技术保障和系统突发故障应急保障方法、紧急处理方法，从硬件、软件、人力上确保系统全天候运行。同时，系统所需设备应尽可能选择技术定性、业界通用型号和品牌，保障系统更新维护低成本和可行性。
1.3. 项目建设要求
此次建设是采取基于IP智能监控架构体系，针对自助医疗终端进行实时监控，能确保将视频图像传至监控中心，实现数据、视频共享：
Ø 系统采取全网络方案；
Ø 需对11台自助医疗终端进行实时监控，因以前端摄像机需要11台；
Ø 为了确保画面清楚度，看清病人操作细节、交易纸币面额，需要求前端摄像机必需达成200万像素，分辨率达成1080P；
Ø 采取网络硬盘录像机（NVR）存放，存放码流设置为4M，存放时间为15天；
Ø 系统需含有良好稳定性和可扩展性，满足后期项目标新需求。
2. 整体建设方案系统设计
2.1. 系统总体拓扑：

依据东南眼科医院对整个网络视频监控系统要求，系统采取IP化网络视频监控。系统为监控现场、监控中心二级结构。
监控现场关键由前端网络摄像机组成。前端设备经过网络线缆连接至楼层弱电间交换机，实现前端接入。其视频流经过视频监控专网传输至监控中心并存放。
监控中心是整系统视频图像系统关键控制管理中心，经过专业NVR网络视频服务器进行对视频信息进行集中存放，经过NVR完成整个系统内全部图像资源联网图像调度、管理、分发和互通功效，图像接入、认证。
2.2. 前端系统介绍
2.2.1. 前端摄像机要求
监控采集设备视场角度、高度应以满足以下关键目标为标准布设。

Ø 防水防尘、日夜监控
因为摄像机实施二十四小时监控，并用在室外，所以适合采取高清楚度、低照度或红外摄像机。
Ø 高性能和高清楚度
工业级监控对摄像机性能要求较高，以高度集成化完成二十四小时监控，部分产品要求图像自动侦测，自动报警。而且有些监控摄像机用于数据读取，所以要求产品清楚度高，含有高画质录像功效。图像分辨率1080P，帧率大于 25帧/秒。
Ø 监控范围大
安装于区域内摄像机，要求视野宽广、无障碍、监控范围大。
所采取摄像机能清楚有效地采集到现场图像。采集点当地图像达成四级或四级以上质量等级，在采集、传输和处理图像画面中，可清楚辩识人员及车辆图像效果。
2.2.2. 设备介绍
依据以上要求，此次监控系统前端摄像机采取大华高清网络半球型摄像机：DH-HDW3200。
Ø 产品外观
Ø 产品特点
采取TI达芬奇系列高性能DSP
采取标准H.264 视频压缩技术，压缩比高，码流控制正确、稳定
采取高性能1080P(1920*1080) CMOS图像传感器，图像清楚度高
支持双码流，ACF（活动帧率控制），支持手机监控
支持数字水印加密，预防数据被篡改
支持I/O报警
支持丰富网络协议
支持micro SD卡存放
支持ICR滤光片切换功效，实现昼夜监控
支持DC12V/POE供电
采取三轴旋转结构，工程应用更灵活
最大红外监控距离20米
支持无SD卡、SD卡空间不足、SD卡犯错、网络断开、IP冲突、移动检测、视频遮挡智能报警
Ø 产品参数
型号
参数
DH-IPC-HDW3200P
DH-IPC-HDW3200N
主处理器
TI达芬奇系列高性能DSP
图像传感器
1/2.8英寸CMOS
像素数
1920（H）*1080（V）
日夜功效
支持IR-CUT电磁式切换
镜头参数
φ14接口,3.3~12mm/F1.4
标配镜头视场角
水平： 79.3°~29.8°
照度
0.05Lux/F1.4（彩色模式）,0Lux(红外灯开启)
增益控制
手动/自动
白平衡
手动/自动
电子快门
手动/自动（区间可调，1/3~1/10000）
手动/自动（区间可调，1/4~1/10000）
视频压缩标准
H.264/MJPEG/JPEG
最大视频分辨率
主码流 1920*1080 ,辅码流 704*576
主码流 1920*1080 ,辅码流 704*480
视频帧率
主码流(1920*1080@25fps)、辅码流(704*576@25fps)
主码流(1920*1080@30fps)、辅码流(704*576@30fps)
视频码率
48k~8Mbps码率可调，也可自定义
音频压缩标准
G.711a/G.711u/PCM
音频码率
64kbps/128kbps
音频输入
1路， RCA LINE IN(需另配线缆)
音频输出
1路， RCA LINE OUT(需另配线缆)
报警接口
1路输入，1路输出（开关量）(需另配线缆)
网络接口
1路10/100M以太网，RJ45接口
网络协议
HTTP,TCP,ARP,RTSP,RTP,UDP,RTCP,SMTP,FTP,DHCP,DNS,DDNS,PPPOE,IPv4/v6,SNMP,QoS,UPnP,NTP
接入协议
标配ONVIF，PSIA可定制
当地存放
支持micro SD卡
供电
支持DC12V/PoE(需自己配线缆)
功耗
≤5W
工作环境
工作温度-10℃~+50℃，工作湿度≤90%
外形尺寸
¢140.3×113.7
整机重量
750g
安装方法
吸顶装、壁装
2.3. 存放系统介绍
2.3.1. 存放需求分析
网络视频监控系统进行集中存放，而存放介质采取磁盘柜方法进行海量存放，设置NVR网络硬盘录像机集中存放在机房，经过网络把全部监控点网络摄像机图像上传到NVR上，应部门需要，对录像资料进行保留。
因为监控系统是整个安全建设关键组成部分，监控数据显得十分关键，要求存放时间久，可靠性好，同时伴随系统不停完善发展，也要求存放系统有良好扩展性。具体需求以下：
Ø 高性能
视频监控点众多，考虑到摄像头数据并发写入，和以后可能摄像头增加，而且同时有多路服务器可能读取数据，需要高性能存放。
Ø 数据集中存放
采取全集中式存放，数据和监控录像管理和备份全部很方便，提升了工作效率同时也降低了系统建设及后期维护成本。
Ø 数据可靠性
数据高度集中系统，数据安全是第一位。必需从硬件到软件方面建立起一套严密保障方法，尽可能降低故障点；并确保在单点或多点故障情况下，系统能够连续运行，并能在线恢复正常。通常情况下，采取盘阵列技术来提升数据可靠性。
配合备份软硬件环境，系统能够增加备份、容灾功效，深入提升可靠性。
Ø 可扩展性
伴随摄像头扩大，数据量增加，存放系统可扩展性尤为关键，良好扩展性能够确保业务连续性。
Ø 网络化
多个管理站点建设网络化完善，轻易进行数据集中存放，采取网络化设备扩容更灵活、施工莫非小，而且便于远程监控。
2.3.2. 设计标准
Ø 适用性标准
此次项目中所选择架构和产品必需能够满足项目标基础需求，而且在性能上要有一定冗余。确保项目能够正常实施。
Ø 经济性标准
此次项目中所选择设备及系统架构在能够满足系统整体要求基础上，必需考虑到性价比。为用户提供最好选择，而不是最贵选择。
Ø 技术优异性标准
本方案设计中所采取国际优异技术，而该技术在未来相当长一段时间内不会落后。
Ø 可靠性标准
因为存放系统是视频监控关键组成部分，所以要确保7*二十四小时不间断连续工作，任何不稳定性全部会带来难以估算损失。所以在本系统设计中，不管是设备选型还是技术应用全部充足考虑到了系统整体稳定性和可靠性。
Ø 数据安全性
因为数据已经越来越成为各个系统关键，所以假如数据丢失，将会造成不可估量损失。所以需要采取存放设备能够提供最少Raid5以上数据安全保护等级，而且当出现非正常断电时，也不会丢失数据。对于设备本身，采取冗余模块化设计，支持热插拔技术，全方面保障系统7*二十四小时不间断工作。
Ø 可扩展性
在本设计中，充足考虑到了系统可扩展性，以适应项目扩建、改造需求。
Ø 完整性
项目设计中提供设备能够完整地实现整体存放功效，而不需要添加其它额外辅助设备。
Ø 开放性
此次项目设计中所提供存放架构及设备能够很好支持多个应用平台和操作系统，实现真正异构存放系统。
2.3.3. 设备介绍
依据以上要求，此次监控系统存放设备采取大华网络硬盘录像机：DH-NVR7064。
Ø 产品外观

Ø 产品特点
支持1080P高清预览；
可接驳第三方网络摄像机；
最大支持64路高清IPC接入
HDMI视频输出分辨率最高达1920×1080；
VGA视频输出分辨率最高达1920×1080；
支持三路高清输出，双HDMI异源输出
支持VGA、HDMI同时同源输出；
采取Dahua云台控制协议时，能够经过鼠标实现三维智能定位功效；
支持预览图像和回放图像电子放大；
支持按事件查询、回放、备份录像文件，支持图片当地回放和查询；
支持录像回放时智能搜索功效；
支持数字水印；
支持一键开启录像功效；
支持最大16路720P录像同时回放；
支持录像定向存放；
支持16个SATA3接口；
支持独立eSATA备份，支持大华磁盘柜扩容4个硬盘位；
支持NTP（网络校时）、SADP（IP自动搜索）、Email(邮件服务)、UPNP（通用即插即用）；
支持最新ONVIF2.2协议
支持50多家IPC接入
Ø 产品参数
型号

DH-NVR7064
系统
主处理器
工业级嵌入式微控制器
操作系统
嵌入式LINUX操作系统
回放图像质量
D1、720P、1080P
图像移动侦测
每画面可设置396(22×18)个检测区域；可设置多级灵敏度，1-6档可调
区域遮挡设置
每路支持4个区域遮挡块
音频参数
编码标准
G.711A
语音对讲
双向语音对讲功效

录像管理
录像方法
手动录像、动态检测录像、定时录像、报警录像
录像保留
本机硬盘、网络、eSATA
录像速度
25 fps
录像回放
支持16路720P或8路1080P同时回放
备份方法
支持硬盘、刻录机、U盘、eSATA存放和备份

视频
接入码流
256Mbps码流
接入路数
64路设备：64路高清
视频输出
1路VGA输出、1路HDMI输出、1路BNC
音频
音频输入
64路IPC复合音频输入
音频输出
1路线性音频输出，和语音对讲复用
报警

报警输入
16路报警输入、低电平有效，绿色接线柱接口
报警输出
6路告警输出，继电器触点 (1A@24VDC), NO、NC可编程、绿色接线柱接口

其它
网络
2个 RJ45接口, 10/100/1000Mbps自适应
通信
标准RS-485接口，支持半双工，绿色接线柱接口;标准RS-232，DB9接口
USB
4个USB 2.0接口
硬盘
内部支持8个SATAII硬盘
eSATA
支持独立eSATA接口
电源
220V±10% 50Hz±2% / 110±10% 60Hz±2%
功耗
<45W(不含硬盘)
工作温度
0℃－＋55℃
工作湿度
10%－90%
尺寸
440mm * 460mm * 89 mm(2U高度)
重量
6.5-7.5kg(不含硬盘)
安装方法
台式安装，机架安装
3. 系统功效介绍
1
1
3.1. 实时图像点播
根据指定设备、指定教室，进行图像实时点播，支持点播图像显示、缩放、抓拍和录像，支持多用户对同一图像资源同时点播。
3.2. 存放和备份
监控控制平台数据库在统计图像信息同时还应统计和图像信息相关检索信息，如设备、通道、时间、报警信息等。总控中心采取网络视频录像机进行布署。
3.3. 历史图像检索和回放
能根据指定设备、通道、时间、报警信息等要素检索历史图像资料并回放和下载；回放应支持正常播放、快速播放、画面暂停、图像抓拍等。
3.4. 友好人机交互界面
含有直观、友好、简练人机交互界面。
含有视频画面分割显示、信息提醒等处理功效。
能反应本身运行情况，对正常、报警、故障等状态给出指示。
3.5. 多路同时回放
支持录像数据切片回放，同时回放。
4. 附录
4.1. 设备清单
设备名称
设备型号
特点描述
数量
需求状态
红外高清网络半球型摄像机
DH-IPC-HDW3200
传感器：1/2.8英寸CMOS；分辨率：1920*1280；帧率：1-25帧可调；φ14接口,3.3~12mm/F1.4，照度：,0.05Lux/F1.4（彩色模式）,0.005Lux/F1.4（黑白模式）；红外20米。支持3D降噪，、SD卡，双备份等功效；报警接口：1进1出；音频接口：1进1出；供电：AC24V/DC12V/POE。工作温度-20℃~+50℃，IP66防护等级
11
必需
摄像机电源
12V/2A

11
选配
网络硬盘录像机
DH-NVR7064
视频输入：64路@256Mbps；视频分辨率：1080P/720P/D1；视频输出：2HDMI/VGA/BNC；存放：16块热插拔硬盘，最大支持4TB；USB接口：4个；报警接口：16进6出；网络接口：2个千兆；供电：AC220V
1
必需
监控存放硬盘
ST3000VM002
3TB
5
必需
