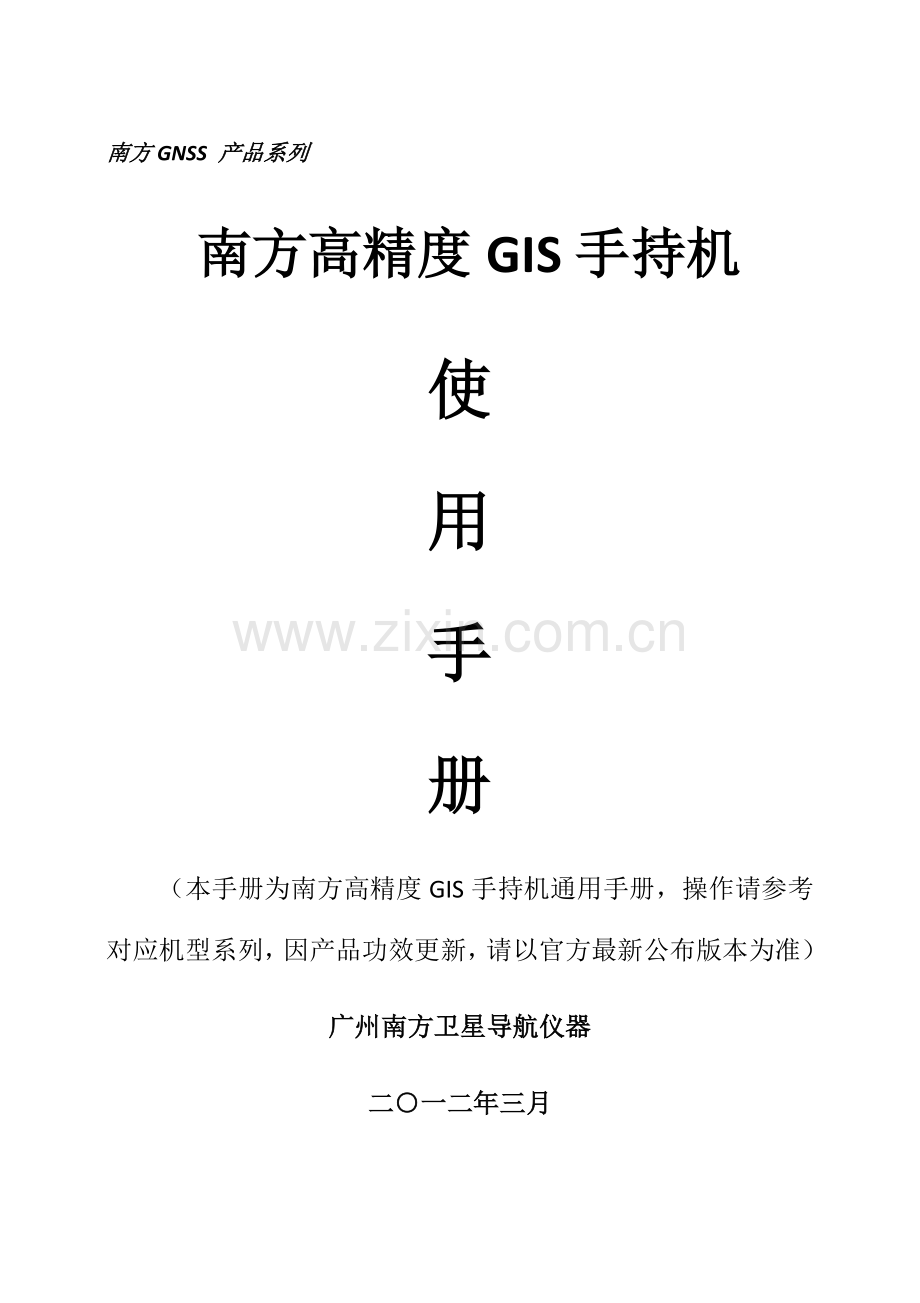

南方GNSS 产品系列
南方高精度GIS手持机
使
用
手
册
（本手册为南方高精度GIS手持机通用手册，操作请参考对应机型系列，因产品功效更新，请以官方最新公布版本为准）
广州南方卫星导航仪器
二○一二年三月
目 录
第一章 S740系列机型使用及操作说明 4
1.1硬件入门 4
1.2开机、待机、关机、重启 5
1.2.1开机 5
1.2.2挂起 5
1.2.3重新开启 6
1.2.4关机 6
1.3怎样正确取出、放入触控笔 7
1.4安装和拆卸SIM卡、TF卡 7
1.5怎样充电、正确使用锂电池 8
第二章 S740W、S750、S760等机型操作说明 10
2.1硬件入门 10
2.2 怎样开机、关机、重启 11
2.3 怎样正确取出、放入触摸笔 12
2.4 怎样安装、拆卸SIM卡 12
2.6 怎样充电、正确使用锂电池 15
2.7 怎样正确使用、保管仪器 16
第三章 手持机和电脑连接管理数据 17
3.1安装Microsoft ActiveSync 17
3.2连接手持机和PC 18
第四章 手持机操作系统简明说明 21
4.1 Windows CE操作系统机型使用 21
4.1.1 和PC连接 21
4.1.2 校正触摸屏 22
4.1.3 GPRS网络设置 22
4.1.4 背景灯设置 24
4.2 Windows Mobile操作系统机型使用 24
4.2.1系统主界面及开始菜单 24
4.2.2 校正屏幕 25
4.2.3 输入法：显示/隐藏软键盘 26
4.2.4 GPRS网络设置 26
4.2.5 背景灯设置 28
4.2.6电源设置 29
第五章 操作软件入门及使用 31
5.1软件安装和卸载 31
5.1.1安装 31
5.1.2卸载 31
5.2软件设置说明 32
5.2.1“工程”设置 32
5.2.2 GPS设置 34
5.3数据采集和查看 37
5.4文件导出 40

第一章 S740系列机型使用及操作说明
1.1硬件入门

按键区关键是WIN键，开机键和OK键，其它按键为功效辅助键。一个指示灯，工作情况指示灯和电源指示灯；一个小凹入式重启键，在按键右下角开机键旁。
USB接口和电源线接口以下图所以：

1.2开机、待机、关机、重启
1.2.1开机
按住电源键3秒钟以后，当指示灯闪蓝光时，进入到界面松手就开机。
开机后屏幕将依次出现：手持机图标和微软Windows 标志。
注意：假如手持机已经在使用，而只是机器在中途进入待机（关闭屏幕），任意点击屏幕，将唤醒屏幕，出现之前运行界面。
1.2.2挂起
有两种方法能够让机器挂起：
a) 开机状态按住电源键1秒到3秒钟，松开手，机器将挂起，指示灯闭。
b) 在开始菜单点击关闭菜单里面挂起键也能够使手持机挂起。
关键提醒：请记住对手持机挂起不等于关闭手持机。只是手持机进入节电“休眠”状态。当你想从“休眠”状态开机时，只需再按电源键1秒钟以上时间。
1.2.3重新开启
关键提醒：重启手持机不能确保全部文件全部被保留。
重启方法：用触笔戳一下在电源充电指示灯旁凹入按键，能够使手持机冷重启，冷重启结果是会丢失没有保留数据。（揭开后盖拔掉电池五秒钟后，装电池开机也属于重新开启）。
重启后“我设备”中全部文件存放在闪存中，数据不会丢失。
1.2.4关机
有两种方法能够关闭机器：
（1）CE系统屏幕左下角，点击开始菜单里面关闭菜单，点击关机就能够实现关机；Mobile系统只能按电源键依据提醒操作；直接揭开后盖拔电池也能够关机。
（2）长按电源键4秒机器会关闭屏幕，这个时候松手，机器就会自动关闭；按住时间超出5秒，会直接重启。
注意：在关机情况下进行充电，充电指示灯还是会显示充电状态
1.3怎样正确取出、放入触控笔
触控笔在后面电池后盖下，取出和放入时切勿过分用力。
触控笔槽

1.4安装和拆卸SIM卡、TF卡
打·开手持机电池后盖，取出电池后能够看到有2个卡槽，左边装SIM卡，右边装TF卡 。

SIM卡槽
TF卡槽

1.5怎样充电、正确使用锂电池
为了预防在拔取主电池时数据丢失S740采取内置3300mh大容量锂电池，可提供主机正常工作10小时以上。
电池在出厂时是没有充电。所以，在使用之前请务必对其充电。直到完成最少5个充电放电过程才会达成电池最高容量。
锂离子电池必需在使用前对其充电。充电时长为8小时，该充电器有过充保护功效。
关键提醒：为了延长电池寿命，请在温度为0～45度时对其充电。50%充电指示对快速充电比较有用,这时只需一个小时就能够充满。当系统绿灯闪烁时候表示正在充电中，当只显示绿灯长亮时表示充电完成

注：S740充电器输出电压为5V，S740W、S750、S760充电器输出电压为12V，不能弄混淆，不然有可能烧坏电池，甚至是手持机。

第二章 S740W、S750、S760等机型操作说明
2.1硬件入门

按键区有四个键，分别是win键、esc键、ent键、pwr键；两个指示灯，工作情况指示灯和电源指示灯；一个小凹入式重启（复位）键，在按键区左上角指示灯旁。
2.2 怎样开机、关机、重启
开机
按住PWR键三秒钟以后，直到红灯熄灭蓝灯亮起时，将开机。
开机后屏幕将出现：微软Windows 标志和Windows欢迎界面。
注意：假如手持机正在使用，而且在使用中待机（仅仅关闭屏幕），短按PWR键，将唤醒屏幕，出现之前运行界面。
关机和重启
长按PWR键3秒，界面将出现一提醒框，点取对应选项能够进行重启，关机和取消。或直接用触笔点击重启键，机器也将重启。

2.3 怎样正确取出、放入触摸笔
1、触摸笔在手持机正面笔槽内，向笔帽端轻拉取出触摸笔。
2、放入触摸笔时，笔帽向外，轻按直至笔帽顶端和手持机表面持平。
注意：取出和放入时全部勿过分用力。
2.4 怎样安装、拆卸SIM卡

安装SIM卡
1、用螺丝刀拆开主机底盖，底部有一个卡槽，左边一个就是手机卡安装插槽。
2、把手机卡金属接触面向上，缺口向右，轻推插入手机卡。
3、松手后手机卡不弹出，则手机卡安装完成。
拆卸SIM卡
轻按SIM卡，即可弹出。

安装存放卡
1、手持机底部卡槽，右边一个稍小一个是存放卡安装插槽。
2、把存放卡金属接触面向上，缺口方向左，轻推插入存放卡。
3、松手后存放卡不弹出，则安装完成。
拆卸存放卡
轻按存放卡，松手即可弹出。
2.6 怎样充电、正确使用锂电池
为了预防在拔取主电池时数据丢失S750 G2采取内置4200mh大容量锂电池，可提供主机正常工作10小时以上。
电池在出厂时是没有充电。所以，在使用之前请务必对其充电。直到完成最少5个充电放电过程才会达成电池最高容量。
锂离子电池必需在使用前对其充电。充电时长为4-6小时，该充电器有过充保护功效。
关键提醒：为了延长电池寿命，请在温度为0～45度时对其充电。50%充电指示对快速充电比较有用,这时只需一个小时就能够充满。

充电器
接上充填器，当主机红灯常亮时，表示正在充电中，当红灯熄掉时表示充电完成。
2.7 怎样正确使用、保管仪器
在使用手持机请严格根据操作手册使用。首次使用，要将设备电量用完，然后充电8小时以上。假如长时间不用仪器，请将设备充满电，务必存放在阴凉干燥地方，电池需要每隔一段时间充电一次，预防电量完全用完，影响电池寿命。

第三章 手持机和电脑连接管理数据
3.1安装Microsoft ActiveSync
您能够从随机光盘中安装ActiveSync，也能够到以下网站去下载最新版本ActiveSync

首先将Microsoft ActiveSync安装到桌面计算机上并建立桌面计算机和掌上计算机通讯。请按以下步骤进行：
安装Microsoft ActiveSync之前
在安装之前，请仔细阅读下面文字：
●在安装过程中需要重新开启您计算机，所以安装前请保留您工作并退出全部应用程序。
●为安装Microsoft ActiveSync，您需要一根USB电缆（在产品标准配置中有提供）以连接您掌上计算机和桌面计算机。
安装Microsoft ActiveSync
●将“Microsoft ActiveSync 桌面计算机软件”光盘放入您光驱。
Microsoft ActiveSync安装向导将自动运行。假如该向导没有运行，可到光驱所在盘符根目录下找到setup.exe后双击它运行。
●单击下一步安装Microsoft ActiveSync，根据窗口提醒安装步骤来安装软件，直至安装完成。

3.2连接手持机和PC
安装了Microsoft ActiveSync后，请重新开启您计算机。
●使用连接电缆，将电缆一端插入手持机下端USB接口，另一端插入电脑USB端口。
●打开您手持机。首次连接，将弹出新硬件向导对话框，以下图所表示信息。请选择“从列表或指定位置安装”。

驱动安装完成后，软件将检测掌上计算机并配置通讯端口。假如连接成功,屏幕会显示以下图所表示信息。

使用“浏览”功效，即能进入手持机程序管理和文件管理文件夹。
当手持机和电脑同时后，打开［我电脑］，找到［移动设备］ 可浏览移动设备(手持机)中全部内容。以下图：

同时也可进行文件删除、拷贝等操作。
尤其，在出厂未安装用户所需要特定软件程序或作业准备数据时，用户在使用前需要首先经过同时或拷贝将文件放入手持机存放器内。

第四章 手持机操作系统简明说明
4.1 Windows CE操作系统机型使用
本章内容，针对南方高精度GIS手持机全系列产品中操作系统为Windows CE部分机型。
4.1.1 和PC连接
南方高精度GIS手持机各型号全部能够经过数据线和电脑连接。
有两种方法：
一个是使用“U盘模式”，将TF卡直接以可移动磁盘形式显示在PC上我电脑中进行管理，使用前需将“开始”-“设置”-“控制面板”-“USB连接”中选择为“U盘模式”。
另一是经过Microsoft ActiveSyn软件使用USB数据线和电脑同时，可在电脑上管理机身内存和TF卡中数据，其前提是电脑正确安装微软同时软件，和将“开始”-“设置”-“控制面板”-“USB连接”中选择为“同时模式”。
注意：使用“U盘模式”时，只能管理TF卡中数据，无法管理机身内存中数据。

4.1.2 校正触摸屏
假如你手持机触摸屏没有校正或当光笔点击屏幕，屏幕已经不是很灵活时，请对触摸屏进行校正。请在开始菜单中找到（设置）点开后你将看到（控制面板），请在控制面板里找到（笔针）。
双击（笔针），将出现一对话框（笔针属性），在此对话框中选择“再校准”按钮。参考校正向导即可对触摸屏进行校正。

4.1.3 GPRS网络设置
使用GPRS（或增强GPRS）连接到Internet网络，您能够经过该网络来收发图片信息。 您需要向您服务提供商申请GPRS业务，而且能够查询服务提供商所提供GPRS速率。具体GPRS速率、流量及资费标准请咨询您服务提供商。
CE系统自带有网络拨号连接，开始菜单——设置——网络和拨号连接——GPRS——连接即可。

如有其它APN，将下图中CMNET换成现有APN即可。打开步骤：GPRS——属性——配置——拨号选项

4.1.4 背景灯设置
因为工作需要，手持机需要长时间待机，能够进行以下设置。

1、 点击开始菜单-设置-控制面板-显示-背景光
2、 取消勾选电池电源界面下“使用电池电源而且设备空闲超出”。

4.2 Windows Mobile操作系统机型使用
4.2.1系统主界面及开始菜单
操作硬件按键开机后，点击左下角Windows图标可进入开始菜单，进入基础设置和开启相关程序。
开始菜单界面下程序图标可进行调换。
1、 点击开始菜单进入程序界面
2、 长按程序图标直到程序弹起，移动程序图标到您想要位置

4.2.2 校正屏幕
假如你手持机触摸屏没有校正或当光笔点击屏幕，屏幕已经不是很灵活时，请对触摸屏进行校正。请在（开始菜单）中找到（设置）点开后你将看到(系统)，请在（系统）找到（屏幕）。
单击（调整屏幕），将出现下图，依据图上提醒进行操作即可对触摸屏进行校正。校正完成，程序将自动退出。

4.2.3 输入法：显示/隐藏软键盘
1、点击表示输入法图标则显示软键盘。
2、再次点击表示输入法图标则隐藏软键盘。
3、长按输入法“A图标”，可选择手写输入。
4.2.4 GPRS网络设置
使用GPRS（或增强GPRS）连接到Internet网络，您能够经过该网络来收发图片信息。 您需要向您服务提供商申请GPRS业务，而且能够查询服务提供商所提供GPRS速率。具体GPRS速率、流量及资费标准请咨询您服务提供商。
添加新GPRS连接
1、点击开始菜单-设置-连接属性页-连接
2、选择高级，在其中点击“选择网络”按钮。注：如已经有Internet 设置跳至第五步

3、在下拉框中选择“Internet 设置”后并点击“ok”返回至上一张图，再经过点击上方“任务”标签即可出现网络连接设置主图。注：如已经有Internet 设置跳至第五步

4、点击Internet设置下面添加新调制解调器连接。
5、在选择调制解调器栏，选择电话线路（GPRS）,然后点击下一步。
添加新GPRS连接

6、输入访问点名称cmnet（WAP包月则输入cmwap），点击下一步。
7、点击完成

4.2.5 背景灯设置
因为工作需要，手持机需要长时间待机，能够进行以下设置。

1、 点击开始菜单-设置-系统-背景光
2、 取消勾选电池电源界面下“设备闲置以下时间后关闭背景光”。

4.2.6电源设置
短按PWR键将临时关闭屏幕并切换到睡眠模式，睡眠模式挂起设备关闭屏幕使之进入低耗电状态以节省电量。当设备空闲一段时间后将自动进入睡眠模式。
1、 点击开始菜单-设置-电源
2、 取消勾选使用电池电源时“设备闲置以下时间后自动关闭”
睡眠模式您仍然能接收信息和数据。短按电源键等将唤醒设备。

第五章 操作软件入门及使用
软件操作以GIStar软件为例进行入门介绍，具体功效操作见对应软件说明光盘。
5.1软件安装和卸载
5.1.1安装
同时手持机，解压缩下载包，将GIStar文件夹中全部文件拷贝到手持机中Program Files文件夹中。在资源管理器内找到拷贝文件，运行GIStar.exe（图5-1-1所表示），按提醒步骤操作。安装完成后，系统会在菜单中自动创建快捷方法“GIS数据采集”，双击快捷方法进入GIStar（图5-1-2所表示）。也能够打开资源管理器，找到GIStar.exe（图5-1-1所表示）直接双击运行。
5.1.2卸载
菜单—设置—系统—删除程序中选中要删除程序，单击删除完成删除。

5-1-1 5-1-2
5.2软件设置说明
5.2.1“工程”设置
（1）、新建工程
管理→工程→新建工程（图5-2-1所表示）。
选择“新建工程”，弹出工程信息界面（图5-2-2所表示）。

5-2-1 5-2-2
（2）、坐标系统及采集设置
对工程名称、储存路径、创建日期、操作人员、工程说明等工程信息进行设定后，点击“下一步”，进入坐标系统界面（图5-2-3所表示）。
此界面能够选择适宜坐标系统，默认坐标系统为北京54坐标系统。点击“编辑”进入坐标参数设置（图5-2-4所表示）。

5-2-3 5-2-4
选项卡包含：椭球、投影、七参、四参、高程、垂直、校正。
此界面能够对坐标系统参数进行编辑，以适应多种测量需求。以修改高斯投影中央子午线为例来说明参数修改方法。点击“投影”选项卡，在中央子午线处输入当地中央子午线，如广东为114（图5-2-5所表示）。

5-2-5 5-2-6
参数设置完成后“确定”返回坐标系统界面，点击“下一步”进入统计条件界面（图5-2-6所表示）。此界面下可对统计限差进行更改。限差包含：状态限制、HRMS限制、VRMS限制、PDOP限制，其中状态限差提议差分3D，其它限差越小误差越小。如无特殊要求按默认即可。点击“下一步”进入文件信息界面（图5-2-7所表示）。

5-2-7 5-2-8
此界面对文件信息进行修改，含有了数据字典功效，点击“浏览”对选择对应数据字典（图5-2-8所表示）。
完成设置后，点击“完成”，完成新建工程。
数据字典设置功效在具体说明中有解释和说明。
5.2.2 GPS设置
（1）、GPS基础设置
管理→GPS→基础设置（图2.2.1-1所表示）。

5-2-9 5-2-10
选择“基础设置”，在对话框中对GPS进行基础设置，设置内容包含：仪器型号、定位端口、差分端口、高度角、时区，并对差分模式进行设置。（图5-2-9所表示）
（2）、SBAS差分设置
GPS基础设置中，将差分模式选为“SBAS”，开启SBAS差分
（图5-2-10所表示）
5-2-11 5-2-12
单击“SBAS设置”按钮，进入SBAS设置（图5-2-11所表示）。
下拉菜单中能够选择自动跟踪SBAS卫星。设置完成确定退出。
注：西部地域无法得到差分3D时，需要定制SBAS卫星为MTSAT-1、MTSAT-2。方法以下：选择模式下下拉菜单中选择“定制SBAS卫星”。选定“定制SBAS卫星”后，在“MTSAT-1、MTSAT-2”两颗卫星前打钩，点击“确定”完成定制。
（3）外部源连接（外部源差分）
GPS基础设置中，将差分模式选为外部源模式，开启外部源差分（图5-2-13所表示）。

5-2-13 5-2-14
单击外部源设置（图5-2-14所表示）。
输入IP、端口、用户名、密码，设置完成后点击确定，完成外部源设置。
管理→GPS→外部源连接（图5-2-15所表示）。

5-2-15 5-2-16
在外部源连接界面内，选择适宜接入点（单频手持机通常选择RTCM2.3、RTD或DGPS），点“开始”连接外部源（图5-2-16所表示）。连接成功后，在主界面状态栏显示传输数据。
5.3数据采集和查看
1、数据采集
依次点选作业→测量→动态采集（勾选）（图5-3-1所表示）。切换到动态采集模式。动态采集模式界面为GIStar默认界面（图5-3-2所表示）。

5-3-1 5-3-2
点击或双击ENT键进入采集界面。当精度达成要求，自动显示出要素状态（图5-3-3所表示）。单击“确定”，在弹出界面中能够进行采集要素设置和采集坐标设置。

5-3-3 5-3-4
采集要素分为：点、线、面和数据字典（图5-3-5所表示）。

5-3 -5 5-3-6
点击“确定”进入下一步。假如采集要素选择默认点、线、面，则进入名称、编码设置（图5-3-6所表示）；数据字典查看具体说明书。
2、统计设置
作业→设置→统计设置（图5-3-7所表示）。

5-3-7 5-3-8 5-3-9

选择“统计设置”，弹出统计设置对话框（图5-3-8所表示）。
能够对采集条件、采集方法、天线进行设置。此操作也能够在采集状态界面中（图5-3-9所表示）。
选择“采集设置”对限差等设置。除此之外，还能够设置里程、查看精度。
3、数据查看
作业→数据→要素查看（图5-3-10所表示）。

5-3-10 5-3-11
经过要素查看查看全部要素和坐标（图5-3-11所表示），同时能够查看要素部分信息如线周长，面面积等。也能够经过作业→数据→坐标查看来查询全部坐标点信息。
5.4文件导出
作业→输出→数据文件（图5-4-1所表示）。
选择“数据文件”，弹出数据文件输出对话框（图5-4-2所表示）。选择需要导出数据文件后。在GIS格式中选择输出格式，也能够在“自定义格式”选项卡中自定义需要格式。选择需要导出位置后，选择“导出”完成数据导出。

5-4-1 5-4-2

自定义格式编辑

5-4-3 5-4-4 5-4-5

假如需要用户能够自定义格式，选择“自定义格式”选项卡（图5-4-3所表示）。在此选项卡中点击“编辑”，进入文件格式列表选项（图5-4-4所表示）。点击“导入”能够导入.cfg文件格式。点击“新建”弹出新建格式窗口（图5-4-5所表示）。
此界面下能够创建.csv、.txt、.dat格式，并自定义任意其数据项。设置完成后点击“确定”完成格式自定义。
