公交车视频监控安装专项方案.doc

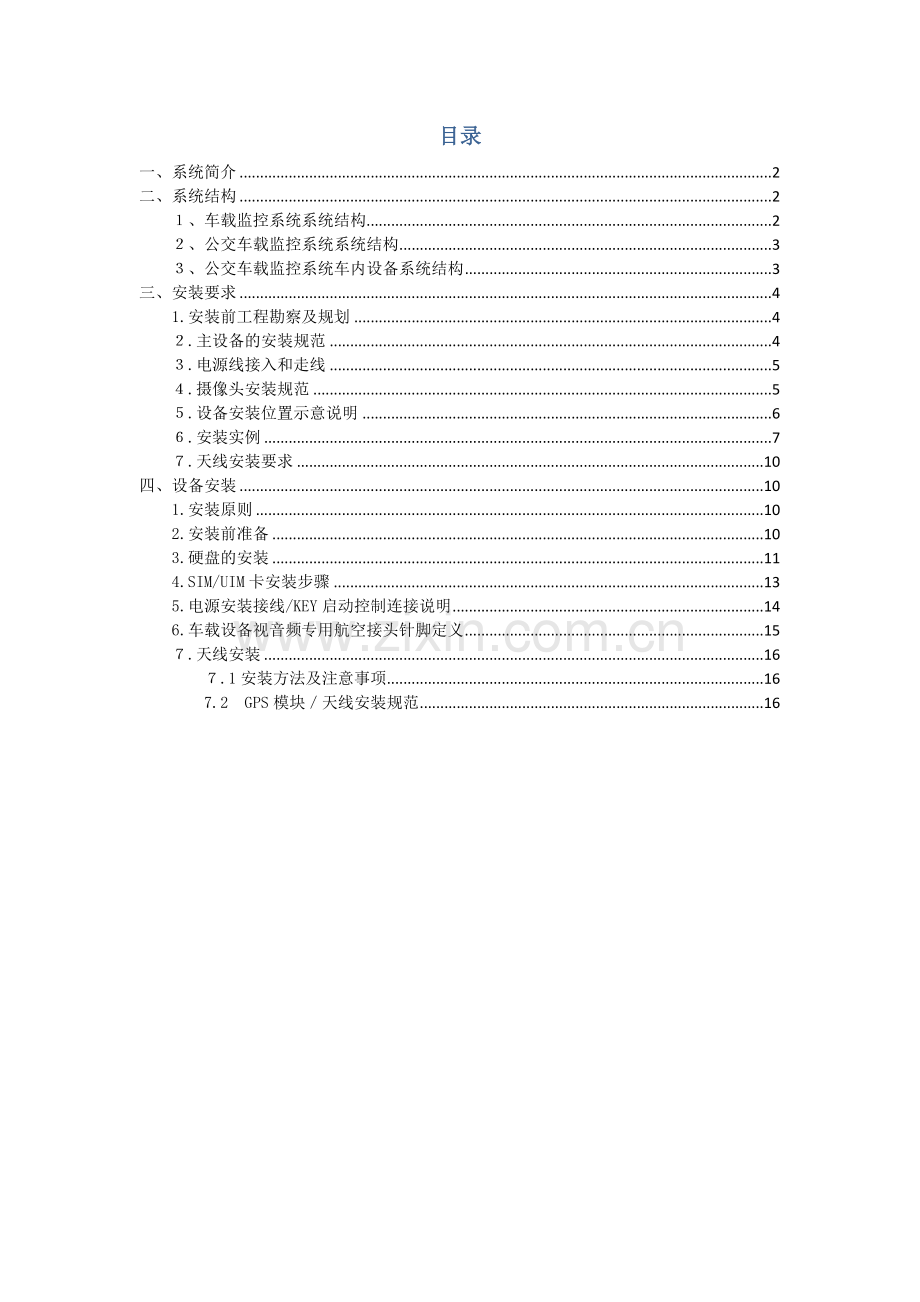

公交车视频监控系统安装方案1月19日目录一、系统简介2二、系统结构2、车载监控系统系统结构2、公交车载监控系统系统结构3、公交车载监控系统车内设备系统结构3三、安装要求41.安装前工程勘察及规划4.主设备的安装规范4.电源线接入和走线5.摄像头安装规范5.设备安装位置示意说明6.安装实例7.天线安装要求10四、设备安装101.安装原则102.安装前准备103.硬盘的安装114.SIM/UIM卡安装步骤135.电源安装接线/KEY启动控制连接说明146.车载设备视音频专用航空接头针脚定义15.天线安装16.1安装方法及注意事项167.2GPS模块天线安装规范16一、系统简介车载监控产品，以视音频解决和分析为核心，结合无线网络传播、GPS定位、车牌辨认、行车信息记录、硬盘减振加固等技术，专为解决各种移动视频监控需求，致力于人人享有安全轻松公共交通环境二、系统构造、车载监控系统系统构造、公交车载监控系统系统构造公交车载监控系统车内设备系统构造注：如上系统各功能模块，如音视频、报警收入输出、无线网传等可依照客户需要进行选取。视音频数量、覆盖范畴与区域，以及各设备安装位置可综合客户需求及车辆实际状况参照安装规定进行配备。三、安装规定1.安装前工程勘察及规划进行设备安装前应一方面进行工程勘察，理解清晰安装车型、安装位置及主机防护、视音频探头数量及安装位置、每种车型所需各种线缆型号及长度、惯用辅材清单。保证设备安装和调试顺利完毕，详细完毕如下工作内容，完毕工程规划图和安装要点阐明，并进行风险评价。.主设备安装规范主机设备为安装重点，需进行比较详细安装筹划，以便顺利完毕设备安装、调试、验收。保证后来对的使用。1）环境规定需要认真考虑从抗振、散热、防水、防潮、防尘、防破坏、以便维护等几种方面。a)抗震：设备安装应选取车辆振动较弱部位（如司机座位后方或司机座位侧后方，避免安装在车尾振动大位置），要使设备远离发动机。b)散热：保证设备远离车辆上热源，设备安装在通风位置，利于散热。c)防水：安装时要注意防高温同步还要注意防水，必要时外加支架和保护盒。d)防潮：设备应安装在干燥通风处。e)防尘：电子设备要注意安装在尘埃比较少地方。f)空间：设备安装尽量选取设备能平放安装位置，以便安装和维修。安装在平面上录像机应与其她物体保持一定距离，以利于空气流通和散热。g)电气：尽量远离电磁复杂环境，远离强干扰环境。2）主机防护规定对于环境较恶劣条件，例如灰尘多和潮湿，或容易受人为破坏环境下，建议外加保护盒。如果安装依然达不到规定期建议外加安装固定支架。3)安装方式第一:带硬盘存储设备建议水平安装或侧放安装。第二：设备安装要无缝接触（如设备和主机之间，避免在震动时会产生离位现象）。第三：设备操作前面板应放置容易观测和易操作地方。.电源线接入和走线电源接入是设备供电基本，因此对电源接入和走线有严格规定。主机电源要从电瓶正负极单独取电，或者在电源总控制箱经保险管后接入,禁止从其他用电路线上接入，以保证主机电源供电稳定性和安全性。如下图： 主机电源连线需要用卡扣进行连接 放入机箱主机连线需用扎带扎牢 机箱须有保护圈依照电池到主机距离长短来选取线材大小，建议选取带保护胶套电源线且线材线径规定在1.5MM2.5MM。在长距离走线应采用单线线径不不大于2.0MM线材（较长距离建议采用2.5MM以上铜芯线材）。设备电源线应与其他线路垂直走线，避免同向干扰。电源线转接处尽量采用固态接头连接方式，且避免拉绷线材。线路走线要以便线路汇拢，隐蔽美观，所有线路外加保护套。.摄像头安装规范1)远离车上热源，电磁干扰源。同步要注意防水，安装位置要避免被人为损害。2)对安装车辆拟定安放数量，位置尽量处在视角比较好范畴大位置，尽量避免“盲区”。3)安装位置注意要牢固，在调试好角度后需旋紧镜头或打上胶水以防镜头松动。4)安装位置以便固定，避免人为旋转、损坏摄像头，影响监控效果；安装于光线比较充分地方，避免安装在光线暗处，使红外功能长时间启动，缩短摄像机寿命。5)安装位置要处在车厢较高处，避免人为破坏，车体较低，则应安装车厢两侧和车厢先后位置。.设备安装位置示意阐明依照公交运营商规定监控区域及实际车型，安装音视频采集设备；建议安装1-4个摄像机。下面以安装4个摄像机为例阐明，参照下图：1)探头：监看车前道路及车辆状况，保存车辆追尾，闯红灯状况时事件录像。2)探头：监看司机操作规范，防止司机不规范操作引起各种事故。监看乘客上车投币，防止有乘客逃票等。3)探头：监看乘客从后门上下车，防止有乘客逃票和以便控制后车门。4)探头：监看车厢乘客行为，防止盗窃、乘客纠纷等。也可依照实际状况按如下图示进行安装也可依照实际状况按如下图示进行安装：1)探头：监看车前道路及车辆状况，保存车辆追尾，闯红灯状况时事件录像。2)探头：监看司机操作规范，防止司机不规范操作引起各种事故。监看乘客上车投币，防止有乘客逃票等。3)探头：监看后半段车厢状况，监看乘客从后门上下车，防止有乘客逃票和以便控制后车门。4)探头：监看车厢乘客行为，防止盗窃、乘客纠纷等。.安装实例车前摄像机位于在汽车挡风玻璃背面，可安装在车内天花板或仪表板上，镜头朝前，用于拍摄前方道路状况、行车标志信息、红绿灯等，有助于提高驾驶员交通规则意识，保障行车安全。前门摄像机安装于驾驶座后方车内顶板，镜头对着前车门及驾驶座位置，拍摄乘客上车、司机驾驶等状况，可记录乘客上车信息并规范司机驾驶行为。车厢摄像机位于车厢前部车内顶板，镜头方向向后，可基本拍摄到车内所有位置，用于记录乘客各种行为，便于事后查证。后门摄像机安装在车厢中后部天花板上，镜头朝向后车门，重要拍摄乘客下车状况，同步可兼顾拍摄发生在车厢后部事件。设备普通安装在司机驾驶座背面，建议离地板高度不超过30CM，同步最佳有外机箱加以保护。.天线安装规定天线安装需考虑如下几点规定：为了使天线安装位置信号接受达到最佳效果，建议天线安装车顶上方空阔处，依照车辆行驶习惯，天线安装位置尽量安装于车辆顶左侧位置。同步考虑天线置于不容易被人为破坏或者外部物体损损坏位置。保证各个通讯天线不能互相干扰。3G天线主天线处在信号接受良好地方，如为双天线，则两根天线应当间隔一段距离，切忌捆绑在一起。如果外部不以便安装则应把天线车内信号较好位置固定，保证正常接受信号。四、设备安装1.安装原则安装部位严格遵守“同种车型同一安装点”原则。所有设备安装都应当保持车内设施协调，美观统一，安全。所有布线尽量采用隐蔽安装方式，保证安全、美观，尽量贴明标签，以便后期维护。2.安装前准备1)安装工具及材料准备车载DVR上车装载前应准备好各种安装工具，如果是在夜间安装则应准备好照明用设备，重要工具及材料如下：SATA硬盘（DVR专用）、摄像机、拾音器、视频线、电源线21.5带护套（用于连接主电源）、电源线20.5带护套（用于连接摄像机）、15A卡式保险丝（车用）、大小十字螺丝刀、工具钳、直流电钻(配各种钻头)、线扎（12cm）、蛇皮软管（用于包裹裸露线缆）、自攻螺丝（数枚）、接线板（足够长连接到车内）、电工胶布、红胶、螺纹胶、应急灯等。）安装前准备工作及注意事项电源线及视频线选用：韧度高、抗拉伸性好、有一定防腐蚀性。摄像头和拾音器选用及位置：外壳结实、抗震性好、体积小、质量偏轻为佳、便于车内安装、安装后不易被人为随便变化位置或方向。硬盘选用、安装及格式化等：设备装车前完毕硬盘安装工作、安装后及时格式化。参数设立：设备装车前，依照需求设立好参数，并测试工作正常性。DVR安装位置选取：稳固、通风、防尘、防潮、以便走线、利于日后维护、避开乘客可以随意踩踏和碰触位置，离车厢地板高度不超过30CM。DVR取电规定：依照客户需求选取接线方式，电源正极和汽车电瓶间要连接一根15A车用保险丝。车内走线规则：尽量从车体内走线；注意与车体绝缘并远离车内信号干扰源；线缆每隔60CM用塑胶扎带捆束一次；电源线与信号线之间保持至少10CM距离；裸露线缆要套上蛇皮软管进行保护。3.硬盘安装） 插拔式硬盘安装环节 1、准备好安装所需要工具 2、一方面用钥匙打开硬盘 3、拧去硬盘盒左右两侧用于及材料：2.5英寸SATA硬盘、 锁，接着沿逆时针方向 固定硬盘支架六颗螺丝防静电手套、硬盘锁钥匙、 拧松硬盘盒上紧固螺十字螺丝刀、硬盘螺丝 栓，然后均匀用力向外硬盘盒 拉出 4、恰当用力，将接近挡板 5、戴上防静电手套，将第 6、将第二块硬盘放入支架内一端硬盘支架向上推出， 一块硬盘小心地放入支架内 （PCB板面朝上），对准上面露出硬盘入口 （PCB板面朝下），对准下面 硬盘接口，将硬盘推入插紧 7、还原硬盘支架位置，对 8、安装硬盘螺丝，紧固硬盘 9、安装完硬盘后，将硬盘盒推齐好孔位后装上固定螺丝 （每块硬盘须安装4颗螺丝）入设备中，拧紧盒盖上紧固螺 栓，并锁上硬盘锁） 内置式硬盘安装环节 1、准备好工具及材料： 2、拧掉机壳顶部和侧部螺 3、戴上防静电手套，将硬盘2.5英寸SATA硬盘、防静 丝，打开机箱 推入支架内电手套、十字螺丝刀、硬盘螺丝 4、依次给硬盘接上电源线和 5、安装硬盘固定螺丝 6、盖上机壳，并装好固定螺丝数据线提示：选购硬盘注意事项：请选取硬盘生产厂商推荐、适合DVR工作规定硬盘，以满足长时间、大量数据读写规定，同步请从正式渠道购买，以保证硬盘品质。硬盘安装完毕后，需要对硬盘进行格式化后来才干录像，否则系统会判断硬盘错并发出声音告警。4.SIM/UIM卡安装环节 1、将设备翻转过来， 2、小心地将装有无 3、拔下弹出卡槽，4、将装好SIM/UIM卡拧掉右上角无线网络 线网络模块小铁 将SIM/UIM卡放入 卡槽装回模块内，然后将模块板固定螺丝 板翻转过来，用食指 其中，注意要卡片 模块装回设备内，并拧上 轻轻压按下黄色推杆 缺角处要与卡槽形 模块板固定螺丝（如图所示），弹出 状相吻合卡槽5.电源安装接线/KEY启动控制连接阐明）注意事项1）安装时必要将硬盘录像机KEY接口与汽车点火开关或电瓶连接，否则设备将无法正常启动。（KEY连接汽车点火开关时可实现设备点火启动和关机延迟功能；KEY连接汽车电瓶时可实现设备自动开关机功能）2）硬盘录像机正极电源线与汽车电瓶正极间必要连接一根保险丝。声明：请事先向汽车电瓶厂商征询好关于电池电压极性问题。KEY接口与汽车点火开关相连，实现硬盘录像机汽车点火启动和关机延迟功能：汽车有两种点火开关：一种是正极点火开关；一种是负极点火开关。正极点火开关：点火开关连接在汽车电源 负极点火开关点火开关连接在汽车电源直流直流DC+12V/24V正极背面。 GND极性背面。KEY与开关连接后，当点火开关闭合，即汽车启动成功时，车载DVR也随后启动；当点火开关关闭，即汽车熄火时，车载DVR会在预设延时时间之后自动关机。KEY与汽车电瓶相连，实现硬盘录像机自动开关机功能：该连接可实现设备自动开关机进行工作功能，不必人为启动或关闭设备。 ）详细连接示意图正极开关连线 负极开关连线 与电瓶直接连线6.车载设备视音频专用航空接头针脚定义.天线安装.1安装办法及注意事项安装GPS定位天线、3G通信天线时，安装位置尽量选在车顶前方适当位置固定，并置于空旷处保证上方不能有遮挡物。在车顶开孔处加装防水橡胶塞，用玻璃胶或其他可靠方式将穿线孔密封，以保证不会影响车顶密封性。如安装在车内，保证安装在接近车窗等信号接受良好地方。如安装两根网络天线，应分开一段距离，切忌把天线捆绑在一起，切忌放置在铁质封闭空间中。天线底座使用中性硅胶固定，起固定和防水作用。GPS、移动网络天线与车载机主机安装，通过一种SMA接口旋紧。天线接口示意图：图中ANT1为主天线口，ANT2为副天线口7.2GPS模块天线安装规范7.2.1车外安装正常使用状况下，为保证定位精确度，GPS天线或外置式模块应安装在选取车外安装方式，GPS天线或GPS模块与设备连接好后，为了保证可以达到最佳信号接受效果，强烈建议将天线或模块安顿在车厢外部左前方空旷位置.如下图：正常状况下，GPS天线或模块底部都安装有磁铁，可吸附在车辆顶部金属壳体上，建议顾客同步采用黑色车用玻璃胶进行加固。为了防止破坏，最佳同步对信号连接线进行加固保护。信号线应尽量紧贴车厢内外壁体，同步走线方式应与电源线、其她数据线等线路保持垂直，以尽量避免其她线缆对GPS信号传播干扰。若信号线长度有多余，需要盘成直径10cm左右圆圈并捆扎放置好，避免随意弯折扭结产生衰减，如下图：7.2.2车内安装普通状况下，因车内存在较多电器设备，也许会影响到GPS信号正常接受，因此不建议将GPS模块或天线安装在车内。若因车型等特殊状况的确需要将天线或模块安装在车内时，请依照GPS信号强度测量文档内容选取GPS信号较稳定位置进行安放。GPS天线或模块放置在车内时，规定所在位置至少有3颗卫星信号强度可以维持在30dB以上。一方面建议选取接近前挡风玻璃处空旷水平位置(即车内前仪表盘挡板附近)，但某些车辆前挡风玻璃也许具有金属材质或有金属贴膜，这些金属材质或贴膜普通具备很强信号屏蔽效应，会严重阻挡GPS信号，如果GPS天线或模块在此位置接受到信号强度达不到规定，则应当另行选取其她位置，选用原则为尽量接近较大窗户（无贴膜）位置，检测信号稳定期且符合规定即可。如果多次更换位置，仍无法接受到合乎规定信号强度，则建议加装厂家提供铁托板，可以在一定限度上增长信号接受强度，如下图所示： 注意安装位置和走线尽量避开MP5播放器、电视机等电器设备。7.2.3外置式GPS模块连接线引脚定义：颜色黑橙棕红黄绿黑定义屏蔽地TX+TX-VCCRX-RX+GND7.2.3外置式GPS模块与设备连接阐明：VCC：5V电源输入GND：电源地，和屏蔽地相连接TX：接DVR485RTX：接DVR485R设备解码器波特率设立：9600bps连接后，在设备主菜单中选取“车载设立”“GPS设立”项，启用GPS接口为“RS-485”，并在“解码器”菜单将“波特率”设为9600。注意：GPS模块必要置于室外才可接受到GPS卫星信号，初次使用时，也许要需要5分钟左右时间才干接受到卫星信号。网络天线安装实例 3G网络通信天线，详细请以实物为准 3G通信天线以主天线为准，两根天线分 开一段距离，以30CM左右为宜
