博物馆安防系统标准设计专业方案.doc

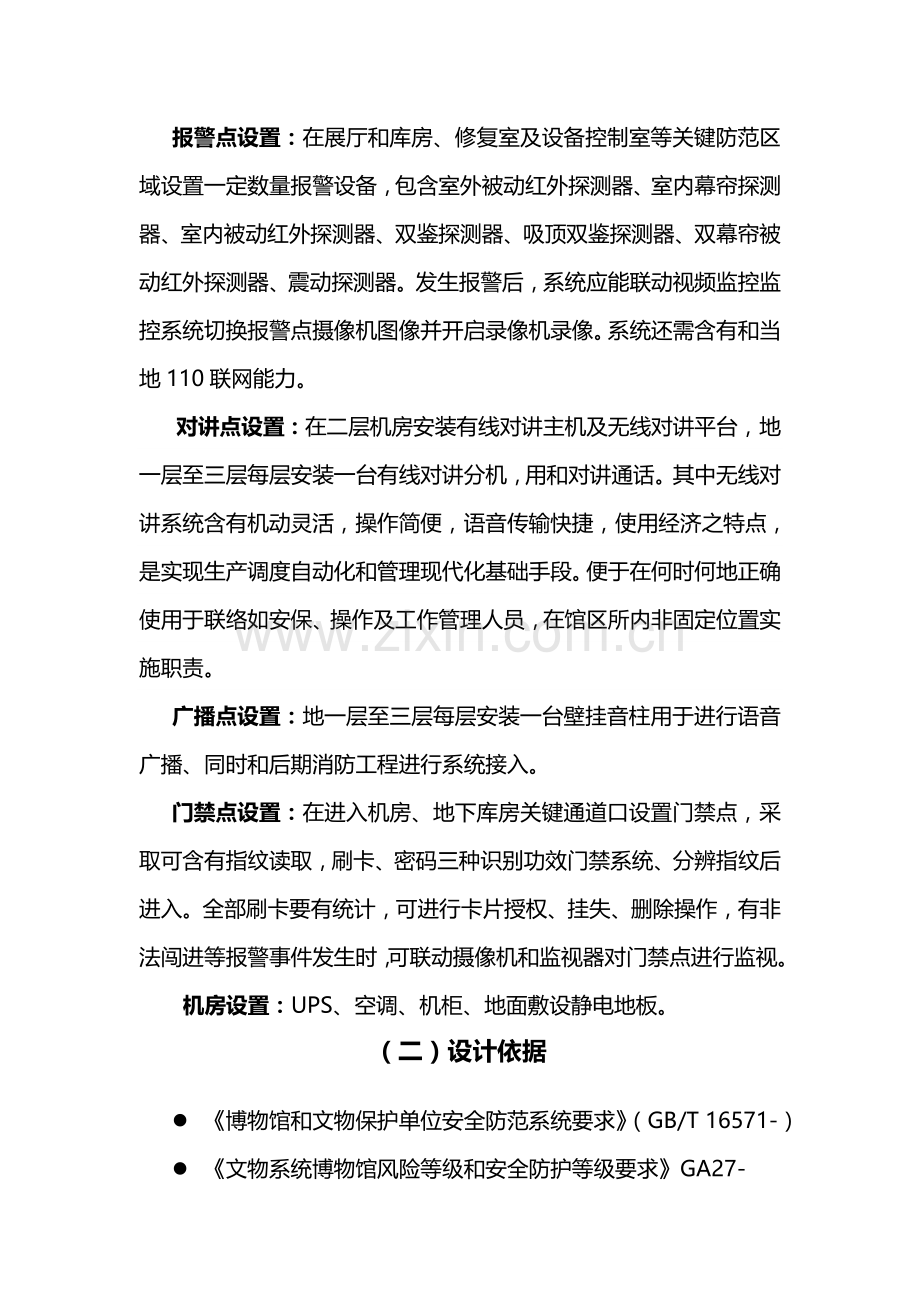

（一）用户需求分析1.概况XX市博物馆在XX市xxx路，xxx年建筑而成立。隶属于XX市文体旅游局。这些文物价值连城，均属国家保护文物，它们安全性显得尤为关键。针对博物馆特殊安全防范要求，我们选择现在市场上较为优异网络视频监控和多性能报警系统，多方位、多角度对文物进行防护。使得文物保护做到万无一失。整个系统要达成全方面兼顾、关键防范作用。设计范围包含：1）. 入侵报警系统2）. 网络视频监控系统3）. 对讲系统4）. 广播系统5）. 门禁系统6）. 机房系统2.系统需求监控点设置：在一至三层展厅、停车场及地下一层、出入口、通道要有视频监控监控系统。周界室外及停车场需高清网络红外一体化全方位球型摄像机。一至三层展示、地下一层库房、办公室及通道需高清网络红外半球摄像。监控中心设置47英液晶监屏作多画面录像回放及报警自动录像回放，47英液晶监屏组成电视墙进行集中监控。停车场、展厅、关键库房等场所视频需要进行二十四小时录像。报警点设置：在展厅和库房、修复室及设备控制室等关键防范区域设置一定数量报警设备，包含室外被动红外探测器、室内幕帘探测器、室内被动红外探测器、双鉴探测器、吸顶双鉴探测器、双幕帘被动红外探测器、震动探测器。发生报警后，系统应能联动视频监控监控系统切换报警点摄像机图像并开启录像机录像。系统还需含有和当地110联网能力。对讲点设置：在二层机房安装有线对讲主机及无线对讲平台，地一层至三层每层安装一台有线对讲分机，用和对讲通话。其中无线对讲系统含有机动灵活，操作简便，语音传输快捷，使用经济之特点，是实现生产调度自动化和管理现代化基础手段。便于在何时何地正确使用于联络如安保、操作及工作管理人员，在馆区所内非固定位置实施职责。广播点设置：地一层至三层每层安装一台壁挂音柱用于进行语音广播、同时和后期消防工程进行系统接入。门禁点设置：在进入机房、地下库房关键通道口设置门禁点，采取可含有指纹读取，刷卡、密码三种识别功效门禁系统、分辨指纹后进入。全部刷卡要有统计，可进行卡片授权、挂失、删除操作，有非法闯进等报警事件发生时，可联动摄像机和监视器对门禁点进行监视。 机房设置：UPS、空调、机柜、地面敷设静电地板。（二）设计依据l 博物馆和文物保护单位安全防范系统要求（GB/T 16571-）l 文物系统博物馆风险等级和安全防护等级要求GA27-l 平台集成系统设计标准GB/T 50314-l 平台集成系统工程质量验收规范GB 50309-l 建筑工程施工质量验收统一标准GB50300-l 建筑电气工程施工质量验收规范GB50303l 安全防范工程技术规范GB50348-l 入侵报警系统工程设计规范GB50394-l 视频安防监控系统工程设计规范GB50395-l 出入口控制系统工程设计规范GB50396-l 安全防范系统验收规则GA308l 建筑物电子信息系统防雷技术规范GB50343-l 控制网络HBES技术规范住宅和楼宇控制系统GB/Z 20965-l 公共建筑节能设计标准GB50189-l 其它国家和行业颁布相关规程和技术标准（三）风险等级和安全防范等级本工程风险等级确实定依据公安部风险等级或按投资划分工程规模，分为二级：一级工程：一级风险或投资额100万元以上工程。二级工程：二级风险或投资额30万元100万元工程。三级工程：三级风险或投资额30万元以下工程。本文以一级风险大型博物馆工程进行安全防范系统设计。依据文物系统博物馆安全防范工程设计规范要求，二级风险大型博物馆设计要求为：1. 组成以微机为关键报警和电视监控系统，控制室设于禁区（不许可公众出入区域）内2. 报警信号传输以有线（总线）为主，无线为辅；全部展厅、出入口和控制中心建立有线对讲系统；3. 含有三种以上不一样探测技术组成交叉入侵探测系统4. 含有电视图像复核为主，现场声音复核为辅报警信息复核系统5. 设有出入口控制系统6. 用户终端可和上一级报警接收中心（110）联网，可实现双向通信，并有现场报警指挥中心7. 文物展柜应处于二十四小时设防状态8. 库房配置集装式文物保险库或防盗保险柜，设置实体屏障保护装置9. 设置不间断电源因为该馆使用功效有所不一样，保安系统应提供多层次和不一样程度保护；馆内防范区域进行以下划分，其中：展厅、库房和文物修复室及关键办公场所将作为关键防护目标区；其它馆区、办公区为一般/通常防护目标区；设备房及其它服务区作为通常防护区；馆外周围部分、停车场为监视区；控制中心机房部分为禁区。整体工程实现全方位防护，关键出入口应处于报警系统监控范围内，安装电视监控，并能不间断录像。在接收报警信号同时，能够识别报警信号性质并在屏幕上显示；统计功效能够显示报警时间及处理方案，并可打印统计；中心控制室可和公安机关110联网。关键办公室、机房、财务室及其它关键出入区域设置感应式读卡器，内部职员需经过刷卡和指纹识别才能出入，并产生对应进入统计。门禁点报警及分辨指纹时，可联动视频监控监控系统作必需视频联动切换，并开启录像机录像。（四）防范目标和防范方法1、监视区域区域范围：该博物馆室外游人及停车场区域防范方法：A、在停车场上方设置全方位红外一体化球机 B、结合室外泛光照明 C、结合巡查人员对讲2、通常防护区区域范围：设备区及其它服务区防范方法：A、在能进入防护区全部楼梯、等出入口处安装红外/微波双鉴报警探头。 B、和红外双鉴探头相对应位置安装摄像机，报警系统和电视监控系统联动，进行实时录像。3、关键目标防护区区域范围：馆内展厅、文物修复室、库房和关键办公室防范方法：A、在能进出防护区全部楼梯、电梯等出入口处安装红外、微波双鉴报警探头； B、和报警探头、音频探测器相对应位置安装固定彩色摄像机，报警系统可和电视监控系统联动，进行实时录像。 C、在展厅设置玻璃破碎探测器、振动探测器，在珍贵文物上还可设置压力探测器等关键保护方法。 E、结合对讲人员无线对讲。4、一般目标防护区区域范围：馆内其它区域防范方法：A、在能进出防护区全部楼梯、电梯等出入口处安装红外、微波双鉴报警探头。 B、和红外双鉴探头相对应位置安装固定彩色摄像机。报警系统和电视监控系统联动，进行实时录像。 C、结合对讲人员无线对讲。5、禁区区域范围：安防控制中心防范方法：A、在能进入防护区全部楼梯入口处安装红外、微波双鉴报警探测器。 B、和红外双鉴探头相对应位置安装固定彩色摄像机。 C、在进入区域内全部门安装门禁系统，对进出人员进行严格控制。 D、室内安装一台彩色摄像机对值班人员工作进行监督。 E、控制中心设有和外界联络直拨电话、在无人值守时有报警信号传到控制室，控制中心确定后能直接将警号送于公安部门。 F、进入禁区门提议采取防盗门。（五）方案介绍和设备选型 该博物馆综合安保系统由以下几部份组成：防盗报警系统、电视监控系统、门禁出入口系统、广播系统、对讲系统。落实“防盗为主、图像核实”标准，“分立设置、软件集成”系统结构。由外部供电设备电源均经过UPS电源集中供给。1.配置标准1、系统设计和设备配置遵照结构化、模块化、标准化标准，确保系统优异性、实用性和合理性能价格比。采取产品由技术防范行业认证或检测合格产品。2、系统可对各个子系统进行必需优化集成，实现统一管理，满足整体防御功效要求。3、系统采取集中供电方法，信号线和电源线隔离，以防干扰。4、系统含有很好兼容性，能进行系统之间良好通信；能方便地实现系统功效扩展和系统扩容。5、 系统能对各个子系统运行状态进行监测和必需控制，对现场监测报警进行自动检测，能提供可靠监测资料和报警信息。2.入侵报警系统入侵报警系统关键由报警主机、报警控制键盘、报警输入模块（地址模块）、前端报警探测器等部分组成，配合使用图像识别报警系统完成入侵报警功效。入侵报警系统是安全防范系统中一个关键组成部分，其系统架构图以下：当报警发生时，报警服务器将进行报警信号捕捉和转发，并进行报警日志统计。报警服务器关键采取侦听模式，即服务器在一个固定端口上进行侦听，目前端有报警信号发生时，设备或报警主机将主动上报，报警服务器在接收到信号后再进行处理。鉴于侦听模式为被动探测模式，资源消耗较少，一台服务器可同时处理高达1000路报警。当报警服务器收到报警信号时，除了进行日志统计，还会对全部在线用户端进行转发。报警服务器将定时地进行在线用户端管理更新，以维护最新在线用户端列表。另外，报警服务器将进行全部此报警事件联动操作。报警联动有用户端联动、录像联动、云镜联动、报警输出联动（可外接控制器进行声光电报警及显示）、报警上墙联动、短信联动、邮件联动和门将联动。系统在配置报警联动时，可选择配置需要联动，也能够不配置任何联动。当报警发生时，只响应已配置报警联动。需求分析报警控制系统是防盗报警系统心脏，衡量一个报警控制系统标准是响应时间（按要求文物系统入侵报警系统报警响应时间不能大于2秒）。现在大部分系统通常采取两种方法来组建报警系统。一个系统采取总线制，报警系统由微机和前端搜集器组成。系统功效由软件编程实现，包含其中布防、撤防、旁路及解除报警均由软件完成，我们称之为“软布防”，这种系统布线、配置简单，维护方便，报警响应快，完全符合相关规范，现在在文博系统广泛被采取。不过假如中心管理计算机现故障或传输链路出现故障，则会造成系统局部或全部瘫痪，因为现在大部分前端报警搜集器或报警控制器不能脱机独立工作，这么会造成很大安全隐患。另外一个方法是采取多台报警主机组建报警系统。这种系统将单台报警主机作为一台报警搜集器，同时该报警主机也是一台独立报警控制器，利用一台微机来管理这些报警主机，利用主机本身布撤防等功效来实现系统功效。这种结构比较稳定，管理计算机出现故障后可利用报警主机本身功效实现局部布撤防管理。本方案中选择第二种报警架构方法。报警主机配置：监控中心配置一台报警主机，共管13个防区各类报警探测器。报警主机经过网络模块跟海康视频平台连接，经过视频软件进行管理，这么报警主机既能够经过计算机操作管理，可脱离计算机独立工作。这么也大大提升系统稳定性。需求说明外周界布防设计遵照GA27-标准6.3.2条要求，二级风险单位应建立室外周界报警系统。周界出入口应设置电视监控装置或必需报警装置。XX市博物馆本身没有有实体围墙，而且拐弯比较多，所以本方案中考虑在建筑物外围墙部署宜于安装室外被动红外探测器进行防护，预防不法分子靠近建筑物。防护区布防设计防护区关键指各层内部区域，考虑到室内部相关键文物，关键防护对象为内部多种铜质道器及塑像，故其具体防护方法为：1）在每个出入口安装室内被动红外探测器及吸顶双鉴探测器预防有些人非法进入。2）在关键文物展示区安装被动红外探测器和震动探测器，预防有些人闯进和破坏展柜；3）在入口设置手动报警按钮，方便于在紧急情况下报警。布防设计外周界布防设计遵照GA27-标准6.3.2条要求，二级风险单位应建立室外周界报警系统。周界出入口应设置电视监控装置或必需报警装置。XX市博物馆本身没有有实体围墙，而且拐弯比较多，所以本方案中考虑在建筑物外围墙部署宜于安装室外被动红外探测器进行防护，预防不法分子靠近建筑物。防护区布防设计防护区关键指各层内部区域，考虑到室内部相关键文物，关键防护对象为内部多种铜质道器及塑像，故其具体防护方法为：1）在每个出入口安装室内被动红外探测器及吸顶双鉴探测器预防有些人非法进入。2）在关键文物展示区安装被动红外探测器和震动探测器，预防有些人闯进和破坏展柜；3）在入口设置手动报警按钮，方便于在紧急情况下报警。前端设计1）周界布防设计依据现场实际情况，对XX市博物馆周界进行局部防护。全部探测器设计是依据现有图纸、根据全部探测器技术指标中探测范围80%数值对每个区域平面空间进行全覆盖设计。2）室内空间布防设计在全部防护建筑物内设置双鉴探测器进行空间防护1）. 推荐设备选型室内双鉴探测器采取日本OPTEX360及RCX-40Q。以上探测器选择全部符合GA27-标准6.4.9条要求，系统中使用全部设备、器材均应符合国家或行业相关标准要求。符合GB50348-标准3.1.4条要求，安全防范系统中使用设备必需符合国家法规和现行相关标准要求，并经检验或认证合格。同时这些产品也是行业内著名品牌，是在大量工程中广泛使用并一致得到好评产品。VISTA-128BPTI多达 248 个防区，分布在八个分区内统计 400 个事件缓存多达 200 个用户密码 (PIN)多达 112 个无线设备多达 240 个可编址地点，包含多达 60 路输出以太网连接，实现网络报警能够同时支持电话/网络报警经过串行接口、以太网或电话线进行远程编程电路数量：八个板载电路终端电阻：2.2 + 1.5 k系统提供三个可编程输出，可由报警、访问控制、接地开始、烟雾探测器重置或控制器布防状态来控制。报警输出：常开，1.75 A 触点，连接到辅助电源。可编程输出 1：固体输出电流（最大 1 A）。可用于告警、布防状态或访问控制。可编程输出 2：固体输出电流（最大 500 mA）。可用于告警、布防状态或访问控制。操作温度：0C 至 +49C（+32F 至 +120F）MOV 和触发管能够抑制静电放电或由雷电引发电涌。输入：18 VAC，50 VA，50 Hz 或 60 Hz总电源输出：12 VDC，2.5 A键盘稳压电源：12 VDC，1.0 A汉字字符键盘6160双行LCD显示器包含防区、用户和区域名称汉字显示器包含用于常见命令专用功效键，包含状态指示（布防）/报警、布防就绪、电源和火警指示灯均清楚可见自锁式基座，易于安装Dimensions158 毫米 x 120 毫米 x 26 毫米Weight0.32 千克Material丙烯腈-丁二烯-苯乙烯树脂(ABS)聚甲基丙烯酸甲酯(PMMA)显示器窗口双行显示器指示灯发光按键状态指示灯警告和指示音Relative humidity在+32C时介于5%至94%之间，无凝结Temperature (operating)0C 至 +50CCurrent待机电流：65 mA报警电流：100 mAVoltage（输入）额定 12 VDC端子接线尺寸1.02毫米至0.65毫米Option总线布线最大距离 - 导线尺寸（仅非屏蔽导线）：305米 0.65毫米Control panelsDS7400XI-CHIIP7400XI-CHIIP7408XI-CHI7.6.3.3 单防区地址扩充模块4208SN含有功率限制受监测输入防区小巧紧凑，能够安装在大多数底盒和外壳中经过 DIP 拨码开关设置地址开启电路类型 (DS7457iF)：B 类（样式 A）信号线路电路类型：B 类（样式 4）操作温度：0C 至 +49C（+32F 至 +120F）电流消耗：0.5 mA（最大）操作电压：8 VDC（最小峰值）7.6.3.4 以太网通信模块IPM-VISTA SUPER II全双向 IP 报警/事件汇报，支持远程控制主机编程经过IPv6和IPv4 网络进行 10/100 Base-T 以太网通信采取 128,192或256 位AES 加密技术高安全性监控在大多数 DHCP 网络中即插即用,可进行UPnP路由器配置可经过浏览器或RPS进行高级配置相对湿度:93%, 无凝结工作温度:0 to +49C板尺寸:59.5 毫米 x 108 毫米 x 16 毫米电流：10 BaseT 以太网：最大 100 毫安100 BaseT 以太网：最大 90 毫安电压:12 伏直流电局域网/广域网：RJ-45 模块化端口（以太网）以太网电缆：5 类或更高规格非屏蔽双绞线以太网电缆长度:最长 100 米数据总线线缆规格：18 AWG 或 22 AWG数据总线线缆长度：最长距离 - 线缆规格150米 - 0.65 毫米(22 AWG)300米 1.02 毫米(18 AWG)IE 6+，Firefox 3+7.6.3.5被动红外/微波双鉴探测器 DX-40性能特点集被动红外和微波技术于一体外观新奇且安装简便DX系列探测器，DX-40探测范围 12x12m能够在其它一般探测器不能正常工作很多恶劣环境下，提供稳定且可靠探测。含有四分区逻辑探头能够探测出人体和背景温度最小误差，从而能够将人体和其它红外源区分。另外，含有微波区域成形微波探测能够阻止覆盖区域外非所需运动。总而言之，DX系列能够提供卓越探测性能。技术参数2）. 吸顶式双鉴探测器AP-360性能特点 OPTEXAP-360吸顶探测器含有独特且耐用性高球形透镜，能够提供360度全方位探测，对窗帘及小动物等引发局部温度改变含有高随力，防误报性高。球形菲涅尔透镜设计放射状立体12幕防区，能检测来自任何方向入侵可选脉冲计数(2或4)智能温度赔偿LED指示灯可选防破坏设计现代时尚外形设计吸顶式86盒简易安装设计防虫设计技术参数3）. 被动红外探测器RX-40QZ性能特点 RX系列对因为窗帘或小动物等引发局部温度改变含有高承受力，所以防误报性高。应用专利技术四分区逻辑，它能够正确区分人体和其它红外源，能够为不一样应用环境提供可靠探测。 RX系列外观新奇且含有OPTEX独特球形透镜设计，球形透镜设计不仅耐用，而且能够经过每个探测区域提供正确焦距来最优化其四分区逻辑。四分区逻辑(防宠物功效)球形菲涅尔透镜设计温度赔偿密封光学机构可选脉冲计数（2或4）技术参数4）. 玻璃破碎探测器 Impaq Glass Break性能特点 Impaq玻璃破碎探测器以前所未有防误报能力提供了可靠周围防护。四频实时分析检测和数扩展检测确保了其独特征能。凭借出色设计和优越特点，大量用户坚持选择Impaq玻璃破碎探测器。1.数字线缆检测加强了防误报功效玻璃类型选择：平板玻璃/钢化玻璃/夹层玻璃/夹丝玻璃2.灵敏度可调3.测试模式4.数字信号分析 Impaq玻璃破碎探测器是一款经过探测玻璃破碎声音在第一时间提供相关潜在侵入者警告声波玻璃破碎探测器。优异微处理器数字信号分析，处理每一个声音频率、振幅和时间控制信息。四个不一样频带分析能够最大程度降低误报（四频分析）。假如信号正确地和玻璃破碎声音吻合，Impaq玻璃破碎探测器将只会显示一个警报。数字收缩检测经过利用数字收缩检测深入加强防误报功效。当窗户发生碰撞时，收缩检测将探测低频电压波传送。假如一个粉碎信号立即被收缩信号追踪到，将只会产生一个警报信号。这就确保常见误报源（比如一个玻璃瓶在范围之外打破）被完全忽略。5.玻璃类型选择不一样类型玻璃在被打坏时产生不一样声波反应。Impaq玻璃破碎探测器特点是能够为平板玻璃和钢化玻璃或夹层玻璃和夹丝玻璃任何一个玻璃类型设置选择开关。6.双LED指示双绿色和红色LED灯使设置简化，并经过指示预警信号和提供已经展开测试模式确定帮助降低误报。7. 增强可调范围模式 Impaq玻璃破碎探测器拥有最大程度上灵活性，可安装在墙壁上，转角处或天花板上。在长达9米距离上有一个170覆盖角，利用一个探测器对多个窗口进行防护进行快速直接防护。完全可调灵敏度使得每个探测器在任何环境下全部能发挥优越性能。传输部分设计依据以上报警系统设计，报警主机安装在监控中心，各大殿内报警探测器采取RVV4*0.5线缆将信号传输至前端报警模块，报警模块经过RVV4*1.0总线将报警信号传至报警主机。全部传输线路由探测器开始经过PVC配管敷设至监控中心，园区经过镀锌钢管和PE管敷设至监控中心。供电设计直接接入报警主机探测器由报警主机自带直流电源进行供电，其它区域探测器由配置在对应模块箱内直流电源进行供电。系统功效系统软件表现安全防范特点，功效设置完善；采取汉字菜单和标准化图标、符号给提醒，使界面友好、快捷、实用，表现了操作简单、易学易用特点。系统全部操作均可用鼠标点击实现。具体功效以下：设有完善系统管理功效。设有多级密码，每一级密码要求了不一样操作权限，责任分明。操作人员进入系统或不关机换班时，均需在系统上注册。系统有键盘锁定功效，操作人员临时离开时可将系统锁定，预防无关人员误操作。系统在运行过程中所发生多种事件和所进行操作过程，全部毫无遗漏作为运行日志自动统计存挡。一旦有事件发生，可方便地对当初情况进行复查和分析。所统计事件内容有：报警事件；报警性质确定事件；复位事件；布防/撤防件；隔离/临时隔离事件；防拆/防破坏事件；故障/和传输故障事件；更改操作人员密码事件；修改软件事件；调用内存事件；交、接班事件。以上各事件统计时间精度为“秒”。一旦事件纪录存挡均无法改变。有完善报警指示功效。其可见指示和可听指示是由图形、文字、语言及警号等方法来显示报警信号和报警部位。设有强大报警图标数据库，在现场平面图上，操作人员可依据设计要求，从平面图上选择多种报警图标进行添加、修改、删除等。系统含有主图、分图切换功效，鼠标点击平面图上设备图标，可看到该设备相关文字资料。它可帮助值班人员、设备维修人员熟悉系统设备情况，以利于系统出现故障报警时，能立即、正确地进行分析、判定和维修处理。设有联动编程功效。入侵报警后，可同时开启声音复核、图像复核、辅助光源和录音、录像设备进行联动。系统对前端报警探测器和控制器，含有手动分组警戒、撤防和定时分组警戒、分组撤防功效。系统可对前端任意一个报警探测器，依据需要，可随时布防或撤防；系统可对有故障探测器，进行强制“隔离”，以免影响系统正常工作。系统一旦发生故障，会立即有图形、文字、语言和报警给提醒，便于立即维修，预防系统带病运行，从而提升了系统可靠性。假如有些人对线路和设备进行破坏，线路发生短路或断路、非法撬开情况时，报警控制器会发出报警，并能显示线路故障信息；任何一个情况发生，全部会引发控制器报警。3.视网络频监控系统设计背景从模拟到网络、从标清到高清，伴随安防监控技术不停发展，用户对监控系统要求越来越高。现在为了处理监控系统视频图像分辨率低、存放可靠性差、视频上墙显示复杂及系统管理性差等方面问题，海康威视从系统优异性、可靠性、实用性等方面出发，推出了一套集前端采集、后端存放、上墙显示及应用管理于一体网络高清视频监控系统标准化处理方案。现实状况分析伴随计算机、网络和图像处理、传输技术飞速发展，视频监控技术也有长足发展，从最早模拟监控到数字监控再到现在方兴未艾网络视频监控，发生了翻天覆地改变。现在视频监控系统在应用中关键存在以下问题：系统管理性差、功效应用少：系统极难实现对设备集中管理，较少有系统管理平台或现有管理平台管理性不强、功效少，多局限于视频预览、回放等基础功效，不能对系统设备进行远程参数配置、状态检测、用户权限管理等。视频清楚度低、图像质量差：现有视频监控资源多数是以标清图像为主，整体视频图像质量差，只能处理“看得见”，无法实现“看得清”，降低了视频资源使用价值。系统组网性不强：模拟监控系统组网和应用受地域限制影响较大，管理性和资源共享性较差；另外系统扩展性和灵活性较差，不利于远距离传输。视频码流大、画面不流畅：用户在预览视频图像时，会常常出现卡、顿等现象，尤其是视频码流高、网络环境差系统，严重影响用户业务应用。录像占用空间高、检索效率低：视频图像占用存放空间大，存放成本较高；且录像易丢失，常常查找不到，困扰用户。系统布署复杂、设备占用空间多：原系统解码、上墙、拼控等功效实现很复杂，系统所包含设备布署不方便，同时会占用较多空间。系统维护不方便、故障响应不立即：系统缺乏对前端设备故障自动侦测和预警，前端摄像机损坏很长时间也未立即发觉。对旧系统整合程度不高：新建视频监控系统和原有系统之间难以融合，原有监控资源利用率低，造成资源浪费。需求说明依据现实状况分析发觉原先系统存在众多弊病，用户为处理上述问题，提出以下需求：系统需要有中心平台进行统一管理；系统应达成高清视频采集、传输、存放、显示；系统需全IP化，从而实现灵活组网，便捷管理；降低视频码率，提升视频预览效果；系统应含有灵活、可靠存放方法；系统含有视频质量诊疗功效；从节省资源、降低成本角度考虑原有系统利旧。设计标准本系统以“优异性、可靠性、实用性、经济性、扩展性”为基础标准，具体以下：优异性：采取成熟、主流设备构建系统，系统建设充足利用目前最新视音频、数据、网络等技术，充足兼顾需求和技术不停改变，建设业内领先高清视频监控系统。可靠性：系统硬件采取电信级服务器及专业设备，对关键设备采取冗余备份方法，软件采取模块化、分层隔离设计思想，确保整个系统长久稳定运行。实用性：系统设计突出应用，以现实需求为导向，以有效应用为关键，以技术建设和工作机制同时协调为保障，确保系统能有效服务于用户工作需要。经济性：系统整体配置性能高，价格合理，建设成本和投入较低，同时方案考虑原有监控系统利旧。扩展性：系统采取业界主流硬件设备，提供标准协议，含有良好兼容性和通用软硬件接口，能够全方面兼容主流厂商设备，并能为其它系统提供接口。设计目标系统采取高清视频监控技术，实现视频图像信息高清采集、高清编码、高清传输、高清存放、高清显示；系统基于IP网络传输技术，提供视频质量诊疗等智能分析技术，实现全网调度、管理及智能化应用，为用户提供一套“高清化、网络化、智能化”视频图像监控系统，满足用户在视频图像业务应用中日益迫切需求。本方案关键实现以下目标：建成统一中心管理平台：经过管理平台实现全网统一视频资源管理，对前端摄像机、编码器、解码器、控制器等设备进行统一管理，实现远程参数配置和远程控制等；经过管理平台实现全网统一用户和权限管理，满足系统多用户监控、管理需求，真正做到“坐阵于中心，掌控千里之外”。实现系统高清化和网络化：本方案以建设全高清监控系统为目标，为用户提供更清楚图像和细节，让视频监控变得更有使用价值；同时以建设全IP监控系统为目标，让用户可经过网络中任何一台电脑来观看、录制和管理实时视频信息，且系统组网便利，结构简单，新增监控点或用户端全部很方便。系统含有以下特征：系统含有高可靠性、高开放性特征：经过采取业内成熟、主流设备来提升系统可靠性，尤其是录像存放稳定性，另外系统可接入其它厂家摄像机、编码器、控制器等设备，能和其它厂家平台无缝对接；含有快速布署、立即维护特征：经过采取高集成化、模块化设计设备提升系统布署效率，降低系统调试周期，系统能立即发觉前端监控系统故障并立即告警，快速对应；含有高度整合、充足利旧特征：新建系统能和原有系统高度整合、无缝对接，能充足利用原有监控资源，避免前期投资浪费。设计思绪本方案总体设计思绪以下：前端设备均采取高清IPC，从而实现高清视频采集，同时为满足前端多个应用场景不一样需求，推荐不一样类型、不一样功效IPC；采取NVR存放模式对实时视频进行分布式存放，实现存放系统高可靠、高性价比；建立统一视频信息管理应用平台，实现对系统统一管理；同时引入视频质量诊疗技术，保障系统稳定运行；充足考虑原有系统利旧，实现新老系统无缝对接，降低成本，降低资源浪费。系统逻辑结构整个方案从逻辑上可分为视频前端系统、传输网络、监控中心和应用管理平台四部分内容，视频存放、视频解码拼控等内容在监控中心部分进行设计。另外，方案对系统利旧方面进行了简单说明，符合众多项目设计实际需求。系统物理结构系统物理结构图前端部分：前端支持多个类型摄像机接入，本方案配置高清网络枪机、球机等，前端网络摄像机将采集模拟信号转换成网络数字信号，根据标准音视频编码格式及标准通信协议，可直接接入网络并进行视频图像传输。传输网络部分：传输网络部分关键是对前端接入到关键交换机之间网络进行设计，前端系统经过光纤收发器等网络传输设备将新建前端网络高清摄像机连接至监控中心接入交换机，再经过接入交换机将网络信号汇聚到中心关键交换机，监控中心端接入交换机负责PC工作站和NVR存放等设备接入。监控中心部分：监控中心采取NVR将高清视频图像进行存放，处理数据落地问题；配置视频综合平台，系统可将模拟摄像机、网络摄像机和数字摄像机全部接入到视频综合平台，实现统一管理平台、统一切换控制系统和统一显示系统，实现对整个系统统一配置和管理。平台部分：应用管理平台布署在视频综合平台服务器板卡上，形成一体化配置，应用管理平台能够对高清视频和用户进行统一管控，而且配置PC工作站进行预览、回放、下载等操作。用户价值表现该系统是以用户需求为出发点、用户价值为落脚点，并结合海康威视产品亮点进行组合设计，该系统设计可带来以下几点用户价值，总结为“一项维护、两个便利、三类降低、四种效果”，具体以下：1) 有效系统维护：该方案采取视频质量诊疗技术，自动对前端监控点视频图像是否完好、设备是否在线等进行实时、不间断检测和报警，立即发觉前端系统运行发生问题，并立即告警通知，避免因有效保障系统高质量运行；2) 系统布署便利：该方案实现了软件和硬件布署一体化、视频解码和上墙显示一体化及网络、模拟、数字视频信号可集中处理一体化，方便安装调试，降低了布署时间；3) 系统扩容便利：采取是标准化设备，可接入第三方平台软件；而且平台开放性高，可兼容其它厂家摄像机、存放等设备；视频综合平台采取模块化设计，设计时留有一定冗余，方便系统后期升级和扩容；4) 存放成本降低：该方案设计采取码流低摄像机，最大可降低3/4存放占用空间，降低了存放成本；5) 网络成本降低：该方案经过采取低码流网络高清智能摄像机，相同图像质量下，720p码率只需12M，1080p码率只需34M，从而降低了网络开销，降低了网络成本；6) 系统功耗降低：以前端摄像机到存放NVR全部采取新技术降低了功耗，从整体上降低了功耗，达成节能减排效果；尤其是NVR设备选择TI专用视频处理芯片、磁盘休眠技术等，有效降低整机功耗；7) 良好视觉效果：系统实现了全高清模式，且可实现对大场景高清监控，满足用户对高清监控需求，提升用户体验度；8) 通畅预览效果：该套方案经过优异智能编码技术，有效降低了视频码流，降低了视频预览不流畅等现象；9) 便捷管理效果：系统实现了全网络监控，满足用户对数字化组网要求，方便用户对系统网络化管理，轻松做到足不出户就能管控管局；10) 优异智能效果：该套方案采取智能网络摄像机、智能球机和智能分析技术，表现了高度智能化水平，可让用户体验丰富智能效果。前端系统设计海康威视视频监控前端系统可依据不一样场景不一样需求，灵活选择适宜前端监控产品，既能满足路面固定点、路面可控点、出入口、室内等常规场景监控需求，又能满足制高点、大场景远距离、大范围和大视场特殊场景监控需求。海康威视网络高清摄像机，经过其全新硬件平台和最优编码算法，提供最高效处理能力和最丰富功效应用，意在给用户提供更优质图像效果、更丰富监控价值、更便捷操作管理和更完善维护体系。前端系统结构设计前端摄像机选型应依据不一样应用场景不一样监控需求，选择不一样类型或不一样组合摄像机，能够选择固定枪机和球机搭配使用、交叉互动标准，以确保监控空间内无盲区、全覆盖，同时依据实际需要配置前端基础配套设备如防雷器、设备箱等和视频传输设备和线缆。针对具体监控点位实际情况，摄像机、补光灯（选配）安装于监控立杆上，网络传输设备、光纤收发器、防雷器、电源等布署于室外机箱。监控网络摄像机前端布署结构以下图所表示：监控前端布署结构示意图IPC结构特点海康威视网络摄像机产品形态各不相同，每种产品形态采取科学、合理结构进行设计，从结构上确保产品质量和监控图像质量。在以往结构设计基础上，IPC还有以下几点突出设计：散热设计据统计，电子设备失效率有55是温度值引发。假如摄像机温度低10度话，产品使用寿命能够提升一倍。海康威视进行精密散热设计，选择高效散热材料，使摄像机温升控制在较低水平，工作温升比华南厂家低10度左右。防水设计海康威视拥有多项专利防水设计，防水性能优越；采取优异高效防水检测工艺，全系列室外摄像机产品出厂100%检测防水性能。除雾设计需要打开外罩调整镜头防水型摄像机在湿度高且温差大环境下，内部可能会起雾凝结；为处理起雾问题，海康威视在摄像机内部装有防水透气膜和干燥剂，能快速有效散走雾气。防虚焦设计海康威视全部定焦摄像机均采取高效胶质材料点胶锁死，全部变焦摄像机均采取专业校准技术矫正，有效预防镜头虚焦现象出现。防刮擦设计半球罩刮花后，红外光照射到刮痕处会出现漫反射，造成红外反光。海康威视全系列红外半球采取PC加硬半球罩，含有防刮花功效，有效预防红外半球反光现象。IPC功效亮点智能编码1) 低码率u 相同图像质量下，720p码率只需12M，1080p码率只需34M；u 码率最多降低3/4，存放空间最多降低3/4，带宽占用最多降低3/4。ROI（感爱好区域编码）ROI示意图u ROI可将码流资源按需分配，将有限资源集中在一块或多块感爱好区域，提升感爱好区域（如车牌、人脸）图像质量；u 在确保关键区域图像质量前提下，码率最少可降低1/2。SVC（可伸缩视频编码技术）SVC示意图u SVC使得网络摄像机编码后视频流含有伸缩能力，配合后端支持SVCNVR，可实现对任意时间段录像抽帧压缩，压缩后可将录像时间延长3倍；u 海康720pIPC低码率+ROI综合利用可节省3/4存放空间，一块2T硬盘，可存放4路720pIPC录像47天。多码流多码流示意图u 支持多路独立编码码流，双路实时高清码流；u 每路码流可分别设置不一样分辨率、帧率、编码格式(H.264/MJPEG/MPEG4)；u 总带宽提升至80M，可满足20路同时在线预览。低延时u 高效编码算法，全部网络摄像机产品延时均在200ms以内；u 最短延时模式下，平均延时720p/2M可达140ms，1080p/4M可达160ms。前端配套设施1) 支架及立杆监控点依据现场实际情况，可采取立杆安装、抱箍安装、壁挂安装和吊杆安装等方法。其中抱箍、壁挂支架和吊杆支架有成套产品，依据现场选择符合要
