多媒体会议室系统规划设计方案书模板.doc

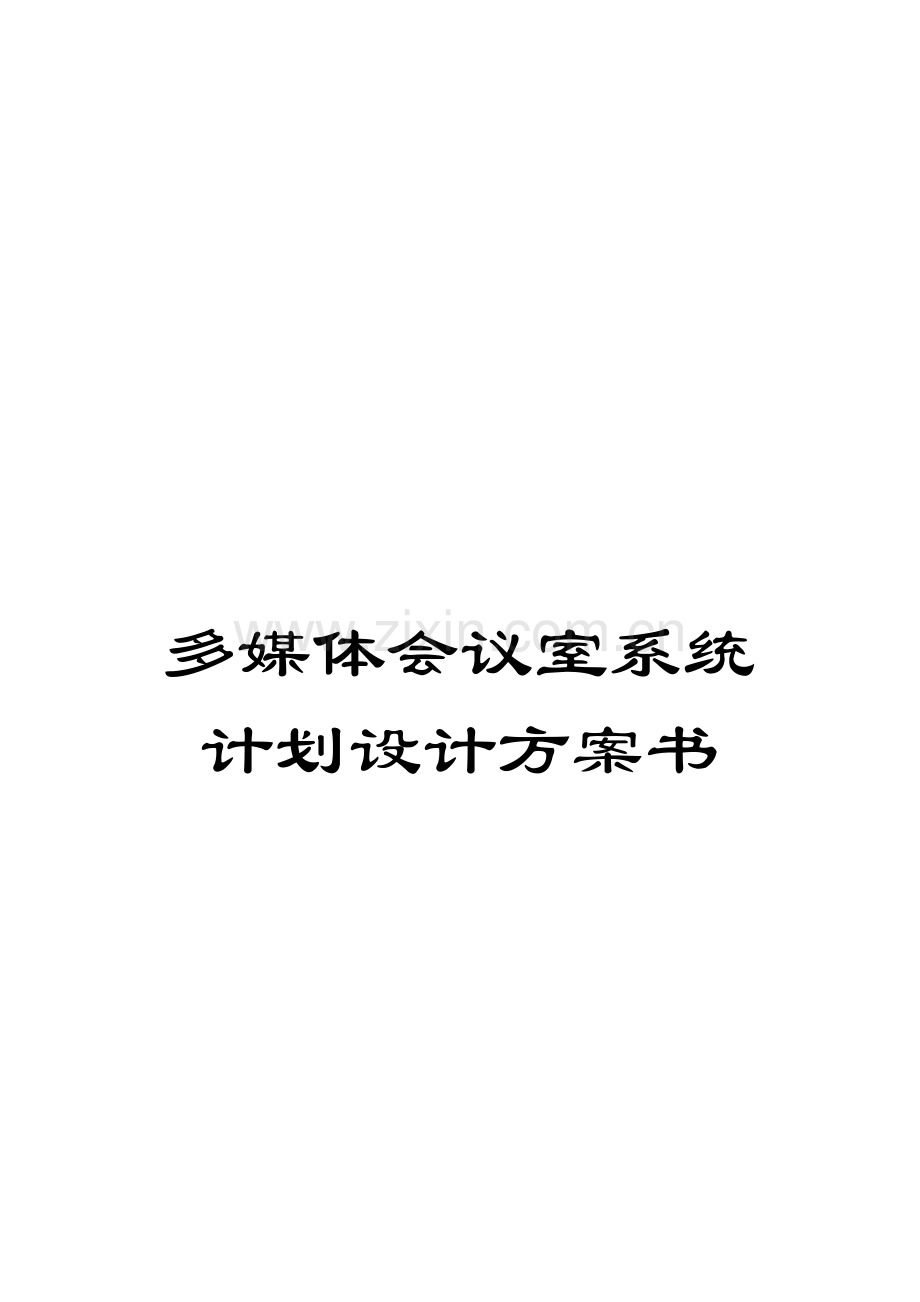

多媒体会议室系统计划设计方案书

多媒体汇报厅

设
计
方
案

目 录
第一章:多媒体会议概述 3
1.1前 言 3
第二章:系统功效简述 3
1.1 系统功效 3
第三章:会议系统设计标准及规范 4
第四章: 系统设计指导思想和标准 6
第五章:具体设计 7
第六章:各子系统功效介绍 9
6.1 音频扩声系统
6.2 展区投影显示系统 9
6.3 灯光系统 10
6.4 远程会议系统 10
6.5 LED显示系统 11
第七章 全数字会议周围设备及参数 11
7.1 概述 11
7.2 设备参数 12

第一章:多媒体会议概述
1.1前 言
多媒体会议系统时一个集计算机、通讯、自动控制、多媒体、图像、音响等技术于一体会务自动化管理系统。系统将会议报到、讲话、表决、摄像、音响、显示、网络等接入各自独立子系统有机地连接成一体,由中央控制计算机依据会议议程协调各子系统工作。为多种大型国际会议、学术汇报会及远程会议等提供最正确、即时信息和服务。
多媒体会议系统利用计算机、数字及网络技术进行各系统组网,线路上传输均为数字化信号,不仅大大改善了音质,提升了系统可靠性,而且从根本上消除了通常会议系统存在干扰、失真、串音及系统不稳定等缺点。使每一位和会代表均能收听到稳定、纯正声音。系统运行及会议过程全部实施全方面控制,而且系统操作及安排也很简单。
第二章:系统功效简述
1.1 系统功效
为多功效汇报厅举行会议、商务活动、学术汇报等会务时提供影音、扩声等方面技术服务。多媒体会议系统涵盖多个子系统,各个子系统集体功效以下所表示:
Ø 会议系统:实现会议讲话、讨论、会场视频捕捉等功效
Ø 扩声系统:由音箱、调音台、功放和其它周围设备组成,满足会议和其它环境场所扩声需要
Ø 影像显示系统:由大屏幕显示系统、多媒体投影机、视频实物展台、多功效电子白板等组成,完成高清楚度会议图像、资料
Ø 录播系统:将关键会议和演出储存播放。
Ø 中央控制系统:集中控制全部会场内全部电气设备,统一管理,简单操作
第三章:会议系统设计标准及规范
1.1设计标准和依据
采取成熟优异技术,选择性能可靠产品,努力争取最好性价比,使建成系统突出”安全性、优异性、智能性和实用性”特点。
会议系统是一项功效齐全工程,而且包含到和视频会议系统配合问题。为加紧视频会议系统信息化建设步伐,提升进行现代化会议、远程教学硬件条件,对外展示形象,真正发挥该系统自动化功效。在建设中,项目依据总标准是:
Ø 系统运行应有较高可靠性、稳定性、安全性、可管理性、可扩展性和兼容性;
Ø 系统化、集成化、数字化;
Ø 统一计划,统一规范,统一建设,统一管理;
Ø 设备安装、调试、维护、保养应简单方便;
Ø 充足利用现有设施和资源,最大程度节省经费
1.2系统设计技术标准及规范
Ø <民用建筑电气设计规范>JGJ/T16-92
Ø <厅堂扩声系统特征指标>GYJ25-86
Ø <厅堂扩声特征测量方法>GB4959-95
Ø <高层民用建筑设计防火规范>GB50045-95
Ø <智能建筑设计规范>GB50045-95
Ø <工业企业通讯设计规范>GBJ42-81
Ø <工业企业通信接地设计规范>GBJ115-87
Ø <厅堂扩声系统声学特征指标>GYJ25-86
Ø <建筑设计防火规范>GBJ16-37
Ø <建筑和建筑群综合布线系统工程设计规范>GT/T 50311-
Ø <建筑和建筑群综合布线工程设计规范>GB/T50311–
Ø <建筑和建筑群综合布线系统工程验收规范>GB/T50312–
Ø <建筑和建筑群综合布线工程设计规范>CECS 72:97
Ø <大楼通信综合布线系统>YD/T 926.1–97
Ø <火灾自动报警系统设计规范>GB/J50116-98
Ø <火灾自动报警系统施工及验收规范>GB/J50166-92
Ø <电信走道和空间商用建筑标准>ANSI/EIA/TIA-569
Ø <电子计算机房设计规范>GB/T50174-93
Ø <电器接线端子识别和用字母、数字符号标志接线端子通则>GB-4026-83
Ø <电气安装工程接地装置施工及验收规范>GB-50169-92
Ø <电气安装工程低压电器施工及验收规范>GB-50254-96
Ø <电气安装工程1kV以下配线工程施工及验收规范>GB-50258-96
Ø <会议系统电及音频性能要求>GB/T15381-94
Ø <国家公共安全行业标准>GA/T74-94
Ø <电声学术语>SJ/T10444-93
Ø <声系统设备亘连用连接器应用>GB/T14197-93
Ø <声系统设备亘连优选配接值>GB/T14947-94
Ø <视听、视频和电视系统中设备互连优选配接值>GB/T15859-1995
Ø <声系统设备通常8术语解释和计算方法>GB12060-89
Ø <电声产品声音质量主观评价用节目源编辑制作规范GB10240-88
Ø <检测验收用节目源>GB6278-86
Ø <广播及类似用途声系统设备亘连用连接器应用>GB/T15135-94
Ø <声系统设备通常术语解释和计算方法>GB/12060-89
Ø <商用建筑物电信设备管理标准>ANSI/EIA/TIA-606
Ø <建筑通用布线标准>ISO11801
Ø <中国工业企业通信设计规范>GBJ42-81
Ø <厅堂扩声特征测量法>GB/T4959-1995
Ø <客观评价厅堂语言可懂度RASTI法>GB/T14476-93
Ø <歌舞厅扩声系统声学特征指标和测量方法>WH0301-93
第四章: 系统设计指导思想和标准
Ø 优异型标准
采取是最优异、开放体系结构,整个系统能表现当今会议技术发展水平。含有安全性、保密及抗干扰性、稳定性、语音清楚等优异特征,对于任何一场会议而言,确保每一位出席会议代表安全是首要条件;很多会议全部包含到国家或各地重大决议,对保密及抗干扰性要求也很高;对于每一场会议而言,会议系统稳定、成熟是会议顺利进行基础条件;会议进行中,代表讲话语音传送,能够清楚地收听是必需条件。
Ø 实用性标准
能够最大程度满足实际工作要求,把满足用户业务管理作为第一要素进行考虑,采取集中管理控制模式,在满足功效需求基础上人性化操作方便、维护简单、管理简便。安装简便:系统单元采取手拉手串联方法,连接方便,简化了施工难度降低工程成本;操作简便:一人一机,代表只需轻按一下按键便能够讲话,音量旋钮能够调整内置扬声器音量,充足表现了实用性强等功效。
Ø 可扩充性、可维护性标准
要为系统以后升级预留空间,系统维护是整个系统生命周期中所占百分比最大,要充足考虑结构设计合理、规范对系统维护能够在很短时间内完成。在实际过程中周密考虑系统结构合理,扩展性强等原因,当增加更多会议单元便能够满足更多人员参与会议;配置连接其它设备便能够满足功效增加;增加远程电话会议系统,连接宽带或ISDN就能够和多方进行面对面交流等等。只需增加会议扩展主机,系统可扩展连接65535台会议单元。因为采取手拉手连接方法,不仅降低施工难度,降低故障率,而且便于系统维护,很轻易诊疗和定位故障,立即修复;独有系统检测功效,可自动定位故障部位,提供故障分析报表,帮助快速修复。
Ø 经济性标准
在确保系统优异、可靠和高性能前提下,经过最优化设计达成最经济性目标,以较高性能价格比构建本会议系统,使资金产出投入比达成最大值;以较低成本、较少人员投入来维持系统运转,提供高效能和高效益,综合实现优化配置最好法。
Ø 系统功效及技术要求
数字会议以其简单网络系统处理和传送数字信号成为目前世界上最为优异会议系统,它是利用网络时分复用技术,并将语言数字化会议系统,在同一根电缆上实现多路同时讲话、投票、表决等功效,它对于全部类型会议全部提供灵活管理,含有多功效、高音质、数据传送保密等优点,能够对会议全过程实施全方面控制。
Ø 系统工作环境要求
Ø 温度范围:
² 工作温度: 00C — +450C
² 运输温度: -400C —+700C
Ø 最大相对湿度:<95%
Ø 安全标准:符合EN60065
Ø 电磁辐射:符合 EN61000-6-3
Ø 静电抗干扰:符合EN61000-4-2
Ø 市电谐波:符合EN61000-3-2
Ø 瞬态断电测试:符合EN61000-4-11
Ø 浪涌抗干扰(抗雷击):符合EN61000-4-5
Ø EFT 测试:符合EN61000-4-4
Ø 电磁抗干扰:符合EN61000-4-3
第五章:具体设计
数字会议系统是一个集计算机、通讯、自动控制、多媒体、图像、音响等技术于一体会务自动化管理系统。系统将会议报到、讲话、表决、摄像、音响、显示、网络接入等各自独立子系统有机地连接成一体,由中央控制计算机依据会议议程协调各子系统工作。为多种大型国际会议、学术汇报会及远程会议等提供最正确、即时信息和服务。
数字会议系统利用计算机、数字及网络技术进行各系统组网,线路上传输均为数字化信号,不仅大大改善了音质提升了系统可靠性,而且从根本上消除了通常会以系统存在干扰、失真、串音及系统不稳定等缺点。使每一位和会代表均能收听到稳定、纯正声音。系统运行及会议过程全部实施全方面控制,而且系统操作及安装也很简单。

5.1多功效汇报厅
多功效汇报厅关键为对外多功效会议场所,同时也是大型宴会举行场所,既能够分割成为两个会议室使用,也能够作为一个整体会议室使用。以会议及演讲和汇报为主,提供扩声、调音系统、多种音源接口、提供多媒体投影显示系统。关键包含以下多个子系统:

名称
面积(㎡)
子系统
实现功效

会议厅

430㎡
音频
扩声
系统
扩声处理采取含有防啸叫功效数字移频器进行音频处理,使语音清楚自然,无啸叫;经过调音台对音源进项管理和控制;。
展区投影幕布
系统
采取5000LM高清工程机和一台120寸投影幕组成
灯光系统
配置多个舞台及会议灯光设备组合,适合开会及大型演出
远程会议系统

配置当地终端视频及扩声设备平台,实现多方远程会议。

LED显示器
配置一块21平米P3 LED屏显示和会视频信息及远程画面图像。

第六章:各子系统功效介绍
6.1 音频扩声系统
按GB50371-按GB50371- <厅堂扩声系统设计规范>语言类扩声系统声学特征指标一级相关要求设计。
会议类扩声系统声学特征指标
等级
最大声压级(dB)
传达室输频率特征
传声增益(dB)
稳态声场不均匀度(dB)
早后期声能比(可选项)(dB)
系统总噪声级
一级
额定通带0.125~4kHz内大于或等于98dB
以125~40000Hz平均声压级为0dB,在此频带内许可范围:-6dB~+4dB:63~125Hz和4000~8000Hz许可范围见图
125~4000Hz平均值大于或等于-10dB
1000Hz,4000Hz时小于或等于+8dB
500~ Hz内1/1倍频带分析平均值大于或等于+3dB
NR-20
二级
额定通带0.125~4kHz内大于或等于95dB
以125~40000Hz平均声压级为0dB,在此频带内许可范围:-6dB~+4dB:63~125Hz和4000~8000Hz许可范围见图
125~4000Hz平均值大于或等于-12dB
1000Hz,4000Hz时小于或等于+10dB
500~ Hz内1/1倍频带分析平均值大于或等于+3dB
NR-25

音频扩声子系统关键由话筒拾音(信号源)系统、功率放大器、音响设备组成。依据会议室大小及容积、配置合适功率全频主音箱、辅助音箱、返听音箱,在多功效厅及小汇报厅则采取吸顶式扬声器。经过合理位置摆放,满足会议、汇报时语音扩声要求。在会议室、多功效厅中,依据讲话席位配置主席机和代表机,还配置无线领夹话筒。同时,为能愈加好达成音效,合适配置数字矩阵设备,达成调音、反馈抑制、均衡、延时、压限、激励、电平显示、矩阵等一系列功效。

6.2 展区投影显示系统
在会议室我们采取120寸投影幕以一台5000LM高清投影机将视频信号投射。而且在主席台上配置信息接口,带电源接口、HDMI、VGA、网络、3.5音频、视频,方便和会者电脑信号连接并同时到投影仪上去。
6.3灯光系统
依据舞台灯光系统设计是遵照舞台艺术演出规律和特殊使用要求进行配置,其目标在于将多种演出艺术再现过程所需灯光工艺设备,按系统工程进行设计配置,使舞台灯光系统正确、圆满地为艺术展示服务。 1. 发明完全舞台布光自由空间,适应一切布光要求; 2. 为使该系统能够连续运行,合适加大贮备和扩展空间; 3. 系统抗干扰能力和安全性作为关键设计指标; 4. 高效节能冷光新型灯具被引入系统设计中;5. DMX512数字信号网络技术被引入系统设计各个步骤之中。依据以上要求,能满足歌舞晚会、文艺汇演、戏剧、演唱会和会议使用要求。
6.4远程会议系统
本工程中所采取系统必需是高可靠、开放、实用、优异、安全和可扩展而且兼容性比较高,其组成应符合以下标准: 1.2.1 系统可扩展性 系统必需含有良好可扩展性和可扩充性,当系统规模扩大,系统必需能够经过合适增加模块和对应设备,就能够适应要求,达成良好效果不会造成浪费; 1.2.2 可靠性 系统在要求时间和条件下应能完成本技术文件要求功效,并含有系统长久和稳定工作能力。 1.2.3 实用性 系统应符合本工程实际需要中国外相关规范要求,而且实现轻易,操作方便。 1.2.4 优异性 系统应是满足可靠性和实用性前提下最优异系统,尤其是符累计算机和网络通信技术最新发展时尚而且应用优异成熟系统。 1.2.5 开放性 系统应遵照开放性标准。系统应提供符合国际标准软件、硬件、通信、网络、操作系统和数据库管理系统等诸方面接口和工具,使系统含有良好灵活性、兼容性、扩展性和可移植性。 1.2.6 系统兼容性 为和原有系统良好兼容,系统设计充足考虑了系统兼容性,能和原有系统组成完整系统。 1.2.7 经济性 系统应满足性能价格比在同类系统条件下达成最优,其经济性应包含以下内容: (1)系统本身价格(包含系统、技术服务和培训); (2)系统在运行过程中相关费用分析; (3)对系统实施现场特殊要求所需费用; (4)对系统集成所需相关软件和硬件等开发费用。
6.5 LED显示系统
1.1 视频播出功效
1)、能够直接接入播放有线电视节目;
2)、播放摄像机,清楚、无闪烁实时显示视频图像,实现多种节目标现场直播;
3)、播放录像机、影碟机(TV、VCD、DVD、LD)等视频节目,满足文体活动基础需求;
4)、能够播放AVI、MOV、MPG、DAT、VOB等多个格式文件;
5)、亮度、对比度、饱和度、色度能够经过软件调整;
6)、含有重合(VGA＋VIDE)、影像(Video)、VGA三种显示模式;
7)、含有Video影像压缩控制功效;
8)、含有移动赔偿功效;
9)、有一路音频信号提供给功放使用,并预留最少2路摄像视频输入接口;
10)、含有和微机同时显示功效,即所谓所见即所得;
11)、不会有”拖尾”、”频闪”、”水波纹”等现像。
1.2 信息公布功效
1)、能够显示多种计算机信息、图形、图画及二、三维动画等,含有丰富播放方法,显示滚动信息、通知、口号口号等,存放数据信息容量大;
2)、有多个汉字字体和字型可供选择,还能够输入英文、法文、德文、希腊文、俄文及日文等很多外文;
3)、播出系统含有多媒体软件,可灵活输入及播出多个信息;可播放文本信息,播放形式可滚点、滚行、引入引出模式、可上移、左移,消息可循环播出。字体、字号可任意选择、可设置播放速度,另外多条消息可同时播出、或和动画、图像同时播出。
4)、可进行日期、时间显示或字符串、表示式显示;
5)、用于国家政策、法规及服务承诺宣言;
6)、天气预报播放;
7)、其它公众信息公布;
1.3 控制及网络功效
(1)、经过控制微机实现对大屏幕电力控制柜自动远端控制,对大屏幕进行远程操作等;
(2)、能够和计算机联网,同时播出计算机上网络信息;

第七章 全数字会议周围设备及参数
7.1 概述
全部系统设计要充足考虑其本身实际使用功效,既要有自己特色,又要符合科学规律和优异系统设计思想。对于会议室关键侧重使用功效全方面性、语言扩声清楚度、音乐丰满度、传声增益和方便操作性和灵活功效转换等方面。另外,还要充足确保系统兼容性、可靠性及扩展性。在整体设计上既要考虑到其房间实用性,又要考虑环境舒适性和视觉效果,所以在尽可能基础上努力争取提供最好系统配置和装修环境条件。在系统安全性设计上,要求充足考虑场地及人员多种原因,以确保最大程度系统稳定性。另外本设计方案还将采取一系列新技术,新工艺,新理念,使方案总体设计令人耳目一新。
我们依据多年设计经验和现有国家厅堂扩声标准,对我们设计进行分析,关键重视会议室声压级大小、语言清楚度等,声场均匀度、混响时间适中。
对于会议系统而言,关键是听得见和听得清问题,换句话说,就是处理是语言清楚度和最大声压级问题。对于大面积型会议室来说,我们采取了一个常规音箱部署即主扩扬声器、补声扬声器,而对于这么小型会议室来说,两只同轴音箱完全足够。这种布局不仅有良好声像定位,而且又有布局简单美观。从节省资金角度考虑,我们所使用设备全部是易操作性、易维护性强设备,系统简单。针对会议系统,我们在配置系统设备时,结适用途、品牌、会议要求需求,选择了性价比高产品。
会议室作为一个专业语言扩声厅堂,其音质设计相当关键,音质设计虽属建筑声学设计范围,这些指标包含响度、清楚度、混响时间、围绕感、亲切感等。可是,伴随电声技术快速发展,经过一套优良扩声系统将声源信号尽可能不失真地在每一个座位处还原,并改善特定听音区主观听觉感受全部已成为现实。扩声系统能够使得歌词清楚可靠、音乐有上佳清楚度和细腻感、整体有合适混响感、使多种音乐声全部有足够响度和平衡感。具体来说,厅堂扩声系统关键作用有:
Ø 改善语言清楚度和音乐清楚度;
Ø 扩展动态范围(声源功率不足时);
Ø 含有良好声还原特征(使用电声时应感觉不到有”电声”存在);
Ø 可对现场进行采集、拾音、统计和进行实时网络传输及广播或电视转播提供现场音视频信号。
Ø 经过对会议室、宴会厅设计图纸认真消化,对它们选型十分慎重。

7.2 设备参数
7.2.1 多媒体音视频及远程会议系统

VK SCREEN电动拉线幕(120寸 16:10)
幕布材质:
幕布采取含有弹性特质PVC材质,符合ROHS环境保护标准,幕面雕刻半球面微镜纹,表面光洁柔滑,可有效消除眩光现象,幕布物理厚度0.30mm,在-15°C到+45°C环境温度下仍然可保持良好延展性和可恢复性。幕布抗UV、防静电,可清洗、防潮、防霉、阻燃,长久使用不老化。幕布采取美国技术A级高弹性PVC软幕,幕布表面经特殊压花处理,有效消除了眩光现象,同时极大提升了幕布角度及清楚度,让画面愈加绚丽,增益1.2,可视角170度以上,透光率百分之70以上,深灰色幕面。

可移动式吊顶安装滑块
大遥控器/开关/小遥控器/内置遥控
可移动式墙壁安装滑块

明基 RU0205高清投影机

投影技术:美国德州仪器DLP™数字光学处理投影技术;真实分辨率:WUXGA(1920X1200)
亮度 (ISO21118流明):5000流明
对比度:3000:1
色彩:10.7亿色彩
镜头:F=2.45~3.07,f=15.78~25.12
屏幕百分比:默认16:10(5种可选)
投射比(投影比):1.07~1.71
可投画面大小:60"~240"
缩放比:1.6X 灯泡:370W
灯泡寿命(正常/经济/智能省电模式): /2500
梯形校正范围:2Dkeystone,Vertical&Horizontal±30degrees
镜头移动范围:Vertical:+2.5%
垂直偏移:105%±2.5%
支持分辨率:VGA(640 x 480) to WUXGA(1920 x 1200)
HDTV支援:480i,480p,576i,567p,720p,1080i,1080p
视频格式:NTSC,PAL,SECAM
水平频率:15K~102KHz
垂直频率:24~120Hz
灯泡品牌:USHIO 色轮:6-Seg.(RYWCBG),12'CW
色轮转速:2X
ANSI均匀性:-55%
接口:音频输入(MiniJack)x1
音频L/R输入(RCA×2)x1 音频输出(MiniJack)x1 麦克风输入(MiniJack)x1 喇叭10Wx2
网络端口(RJ45)x1 USB(TypeA)x1 USB(TypeMiniB)x1 12V电源输出x1 RS232(DB-9pin)x1
机体(宽x高x纵深, mm):411.4x118.4x267.5mm
重量(kg):4.9Kg
电压:AC100to240V,50/60Hz
电源消耗功率:490W
待机消耗功率:<0.6W
噪音值(通常/经济):36/33dBA
工作温度:0~40℃
配件(标配):卡通Browncarton
遥控器/电池x1(RCA022black)
极致色彩技术
VIDI
语言28L
自定义开机画面
用户设置保留
教学模板
自动关机(无信号时)
高海拔模式
画面冻结/画面隐藏
智能遮屏
直接开机
信号快速搜索
VGA信号开机
面板按键锁
兼容HDTV
支持3D(DLPlink,PC+Video)
3D(HDMI1.4a)
支持3DTVplay(nVidia)
3D梳状滤波器
3D色彩管理
2D梯形校正
边角调整
背景墙色彩校正
兼容隐匿式字幕
可变音频输出

扬子75HD02高清液晶电视

LED超薄电视,网络电视,4K智能电视,HIFI音乐电视,数字电视(DTMB)
75英寸
2K(1920*1080) 16:9 LED发光二极管
黑色 铝合金+全钢化玻璃(4mm)120HZ 178/178度
逐行扫描 PAL/NTSC
"USB支持视频格式:支持主流音视频解码,支持MP4,3GP,AVI,MKV,MPEG,H.265
USB支持音频格式:支持MP3,WMA,AAC
USB支持图片格式: 支持JPG,JPEG,PNG,BMP"
2*HDMI 1.3 1*USB2.0 接口
1*USB3.0 接口 1*TF卡
2*视频输入 1*模拟\数字(DTMB)RF接口
1*VGA接口 1*VGA音频输入
1*数字同轴输出接口 1*耳机
220V 280W ≤0.5W DDR3:1G ROM :8G"
"1690*970*75mm(无底座、无声霸)
1910*275*1220mm 重量63KG

KFX TZ-12两分频音箱

TZ系列拥有极高性价比两分频系统音箱,是一款多用途全频扬声器。高频驱动单元是一个频响宽广平滑精密高频压缩驱动器,低频喇叭单元为高性能低频单元。大孔径铁网后面贴有声学透声海绵,阻隔灰尘和水滴对喇叭单元侵扰同时又含有良好透声率。号角横向设计及可旋转,使音箱吊挂及安装简便而快捷。声音透明清楚,人声柔和,空间感极强。
TZ系列产品齐全,极为突出性价比,灵活而简单水平或垂直安装,理想稳定性,满足多种场所使用。

系统特征
高效、高质量单元配置
高频细腻柔和
低频强劲有力、弹性高
紧凑型箱体、节省空间
专业完善多选择吊挂系统
耐磨秀气外观,德国励宝水性漆保护

应用范围
商务会所、夜总会
酒吧、高端KTV包房
星级酒店、剧场
多功效演艺厅
固定安装场所

产品参数
Model型号    TZ-12
Components单元    LF: 1x12" HF: 1x1.73"
Frequency Response频响    55Hz-20kHz(±3dB)
Sensitivity(1W/1M)灵敏度    98dB
Maximum SPL最大声压级    122dB
Rated Power额定功率    350 W
Peak Power峰值功率    700 W
Impedance标称阻抗    8 Ohm
Crossover分频点    2.1 kHz
Dispersion(-6dB)指向性    90⁰H x 50⁰V
Connectors链接插座    2xNL4 Speakon
Riggings吊挂硬件    17×M8吊点、1×底托
Dimensions (W*D*H)尺寸    360*385*598mm
Net. W.净重    23.5 kg

PEIEY美国佰亿MA-600专业功放

完善保護電路保障了整機穩定性;
      1)溫控保護電路;愈加好地解決了因過熱而產生致命損壞,當機內溫度達到90度時,功放會自動切斷與揚聲器連接,溫度回到80度,則自動回複正常工作。
      2)短路功效保護:能保證在操作等情況下,保護機器本身及揚聲器安全
      3)內置限幅器:時一種很有效预防損壞揚聲器保護電路,當功放發生削波過載時
會產生大量諧波能量,能使揚聲器過載而損壞,本款功放專門設置了一個非線性比較器,一旦出現信號被削波,立即能够調整功放電路工作狀態,直至消除削波為止。
      優良音頻信能;含有優質信號轉換特征,它含有很小諧波失真(THD)互調失真(SMPTE-IM),瞬間互調失真,演繹自然純真音質。
輕觸開機軟件啟動,防浪波衝擊保護。
■型号:MA-600 三U 专业功放
■功率:600W
■桥接功率:1200W
■信噪比:106db
■转换速率:80
■阻尼系数:550
■频率响应:20Hz-20KHz
■输入灵敏度:0.775V
■输入阻抗:20K-40KΩ

DBX2810反馈抑制器

双通道高级反馈抑制器:DBX专利高级反馈抑制技术(AFS)每通道含有24个可编程滤波器,立体声或独立双通道处理,可选择滤波器脱开时间,滤波器应用类型,包含:语言滤波器,低、中、高,三段音乐滤波器,输入通道测量表,每通道24段滤波器测量表,电子平衡输入和输出端口XLR和TRS,让用户尽可能完善地消除声反馈

dbx AFSTM 专利技术(高级反馈抑制技术)
每通道 24 个可编程滤波器(两个通道累计 48 个)
可选择滤波器解除时间
XLR 和 TRS 输入和输出连接器
立体声或两个独立通道处理
活动滤波器和固定滤波器模式
每通道 24 个 LED 滤波器指示表
通道输入电平表
特定滤波器类型应用,包含讲话(1/5 倍频程)和音乐低要求(1/10 倍频程)、音乐中要求 (1/20 倍频程)、音乐高要求(1/80 倍频程)
拟输入
输入数量 2
连接器 XLR 和 1/4" TRS (母)
输入类型 电子平衡/不平衡,射频(RF)滤除
输入阻抗 平衡 40KΩ,不平衡 20KΩ
最高线路电平输入 +20dBu
共模抑制比(CMRR) >40dB,经典值 >55dB,1kHz
模拟输出
输出数量 2
连接器 XLR 和 1/4" TRS(公)
输出类型 电子平衡/不平衡,射频(RF)滤除
输出阻抗 平衡输出 >120Ω,不平衡输出 >60Ω
最大输出电平 +20dBu
A/D 变换特征
类型 dBx Ⅳ 型变换系统
动态范围 ＞114dB(A),＞112dB(不加权)
Ⅳ型动态范围 ＞119dB(A),22kHz 带宽;＞117dB(不加权),22kHz 带宽
采样率 48kHz
D/A 变换特征
动态范围 112dB(A),110dB(不加权)
系统特征
动态范围 110dB(A),＞107dB(不加权)
总谐波失真+噪声 0.002%,输出 +4dBu,1kHz;输入增益为 0dB
内部串音 ＞80dB
输入到输出串音 80dB

鑫创达会议控制主机X- M

备同时联动操作,可实现电脑管理功效(模式或操作:自由讲话、优异先出等,并能将会议内容及表决选举结果投影到会场)
●单机可实现下列会议功效:开放式会议、优异先出限制讲话
●系统含有高音质声音频道效果
●结合软件及周围设备可实现以下功效:
开放模式、独特抢答模式、主席专用模式、限制讲话
●配合软件能够指定任何人讲话、可能够限制任何人讲话
●独特高音增益设计:可依据实际需求提升话筒中人声高亮部分,使拾音轻松、音质清楚洪亮
●可选择同时讲话之麦克风支数1-9支(含)
●可内建视讯介面,可连接影像定位跟踪中央处理器实现讲话定位追踪之功效
●面板含有LCD显示器,122×32点阵显示会议模式,面板上含有功效键、旋钮供系统调整或设定之用
●含有四个主缆端子可连接60组会议单体,并具负载及短路保护功效,增加扩展设备可实现250台会议单体同时使用
●具3组音频信号输出端子,可外接录音或音响设备
●频率响应:100Hz—18KHz
●总谐波失真:在100Hz—18KHz会议系统声音输出小于0.1%
●功耗:500W,采取AC220V供电

雅马哈16路调音台MG16XU

话筒:10 频响:+0.5dB/-0.5dB(20Hz-20kHz)
总谐波失真:0.03%@+14dBu(20 Hz-20kHz)
输入通道:16通道:单声道:8;
立体声:4 输出通道:STEREO OUT:2;
PHONES:1 母线:立体声:1;编组:4,AUX(包含FX)
USB音频:USB音频2.0兼容 采
样率:最大192kHz,Bit深度:24-bit
幻象电源电压:+48V
内建数字效果:24编程
外观尺寸:444×130×500mm
功耗:30W 操作温度:0-40℃ 净重:6.8kg

KFX X5 卡拉OK前级

产品介绍:
功效特点音乐
1. 音乐参量均衡:7段
2. 音乐到主输出高通滤波器:12dB/24dB(0Hz - 303Hz) 麦克风
1. 有四种麦克风FBE模式:OFF 1 2 3
2. 有麦克风压限功效
3. 15段麦克风参量均衡效果回声:
1. 回声低通滤波器:5.99Hz - 20.6KHz
2. 回声高通滤波器: 0Hz - 1000Hz 3. 产品详情:
功效特点音乐
1. 音乐参量均衡:7段
2. 音乐到主输出高通滤波器:12dB/24dB(0Hz - 303Hz) 麦克风
1. 有四种麦克风FBE模式:OFF 1 2 3
2. 有麦克风压限功效
3. 15段麦克风参量均衡效果回声:
   1. 回声低通滤波器:5.99Hz - 20.6KHz
      2. 回声高通滤波器: 0Hz - 1000Hz
      3. 回声参量均衡:3段
   4. 回声电平:0～100
      5. 回声直达声电平: 0～100
      6. 回声预延时:0～500ms
      7. 回声右通道预延时:0～±50 , (相对左声道)
   8. 回声总预延时: 0～500ms
      9. 回声右通道延时:0～50 , (相对左声道回声延时时间)
   10. 回声反复: 0～90 混响
       1. 混响低通滤波器可调范围:5.99Hz - 20.6KHz
              2. 混响高通滤波器可调范围:0Hz - 1000Hz
              3. 混响电平可调范围:0～100
              4. 混响直达声可调范围:0～100
              5. 回声预延时可调范围:0～200ms
              6. 混响时间可调范围:0～3000ms 主输出(工作模式:唱歌/热舞 (自动/手动),包含除压限、延时、静音外全部参数)
1. 音乐电平: 0～200
2. 直达声电平: 0～200
3. 回声电平:0～200
4. 混响电平:0～200
5. 5段音乐参量均衡
6. 压缩限幅器
7. 左通道延时:0～50ms
8. 右通道延时:0～50ms
9. 左通道静音功效
10. 右通道静音功效中置输出(工作模式:唱歌/热舞(自动/手动),包含除压限、延时、静音外全部参数)
  1. 音乐电平:0～200
    2. 直达声电平:0～200
    3. 回声电平:0～200
    4. 混响电平:0～200
    5. 高通滤波器:0Hz - 303Hz
    6. 3段参量均衡
  7. 压缩限幅器
  8. 延时:0～50ms
    9. 静音功效超低音输出(工作模式:唱歌/热舞 和 (自动/手动),包含除压限、延时、静音外全部参数)
1. 音乐电平:0～400
2. MIC直达声电平:0～200
3. 高通滤波器:12dB,Q 0.4 ～ 1.5,/Bessel 24dB/Butterworth 24dB/Link Riley 24    dB/USER 12dB/USER 24dB (0Hz - 303Hz)
4. 低通滤波器:12dB,Q 0.4 ～ 1.5,/Bessel 24dB/Butterworth 24dB/Link Riley 24     dB/USER 12dB/USER 24dB (0Hz - 303Hz)
5. 3段参量均衡
6. 压缩限幅器
7. 延时:0～50ms
8. 静音功效系统 1. 两个音乐输入端口:1/2 2. 音乐输入增益:0dB/3dB/6dB (用户模式不可调整) 3．键盘锁密码和系统模式切密码

鑫创达会议话筒 (主席)X- C

●台面移动式
●具麦克风讲话按键及讲话指示灯,可控制及显示麦克风开启及关闭
●单指向性、具预防气爆音、内建防风防护罩之功效
●具主席优先控制按键,可开启系统提醒音提醒全部出席人员注意,可设定永久终止或暂停终止全部讲话中及等候讲话中麦克风动作
●具可插拔式鹅颈可挠性麦克风杆并具讲话光环
●鹅颈麦克风长度45公分以上,灵敏度高,讲话距离5~30CM时声音清楚嘹亮不会产生回授
●频率响应:1
