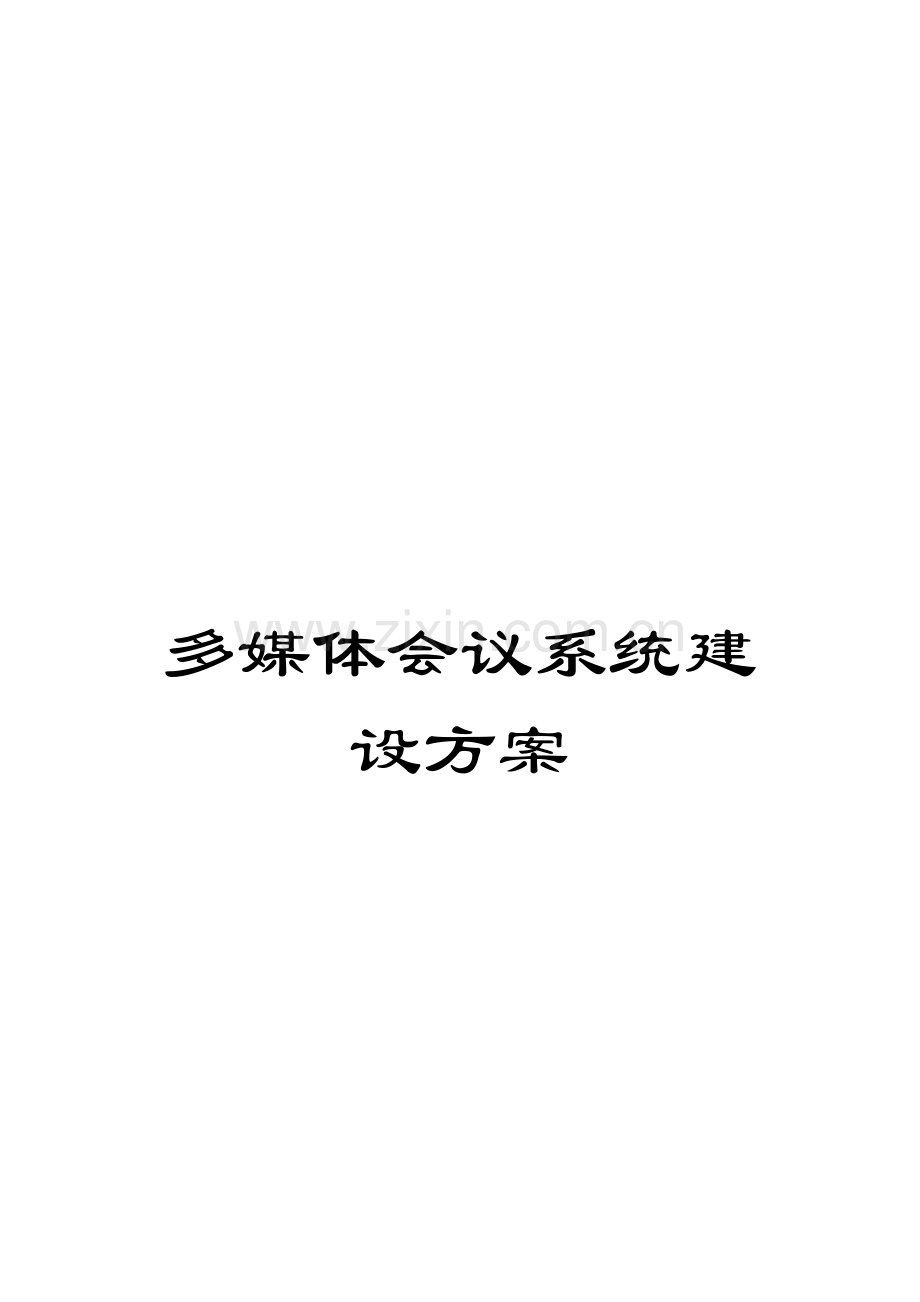

多媒体会议系统建设方案

江西省东龙表业科技发展职员活动室系统提议方案

江西泰华科技有限责任企业
二〇二四年五月三十一日
目录
第一章 项目概况 2
第二章 多媒体会议系统概述 2
2.1、序言 2
2.2、多媒体会议室种类 3
2.3、现代会议系统发展及特点 3
第三章 设计依据和标准 5
3.1、设计依据 5
3.2、系统设计标准 6
3.3、设备选型标准 7
第四章 职员活动室系统设计 8
4.1、职员活动室概述 8
4.2、功效需求分析 8
4.3、音响扩声系统设计 8
4.3.1、扩音系统设计 9
4.3.2、扬声器系统选择: 10
4.3.3、扬声器系统部署: 19
4.3.4、音频信号系统步骤: 20
4.3.5、数字音频处理器选择: 20
4.3.6、功率放大器选择 21
4.4、拾音系统 22
4.5、中央集中控制系统 24
4.6、矩阵切换系统 26
4.7、电脑点歌系统 27
4.8、前级效果器 28
4.9、投影显示系统 29
第五章、施工、验收及服务承诺 30
5.1、设备、器材连接工艺确实定 30
5.2、施工工艺和工艺标准细则 30
5.3、音视频工程系统测试 36
5.4、售后服务承诺 38

第一章 项目概况
依据宜春市东龙表业职员活动室使用性质,并经过大量现场调研,结合我方众多项目建设成功经验。努力争取建设一个集专业技术、优良扩声设备,安全可靠安装工艺、优质售后服务、真正令用户满意专业灯光、音响、会议系统于一体工程方案。我们试图完成不不过对功效需求、工程质量和服务满足。更力图经过我们设计表现出一个经济实用价值观。所以,我们在方案中采取产品,均经受了国际/中国众多同类项目标考验,而我企业作为这些产品经销商。在中国有极强产品技术、工程安装和售后服务团体以确保项目标成功。我们有理由相信,我们有能力为贵方多功效厅会议系统工程交上一份理想答卷。

第二章 多媒体会议系统概述
2.1、序言
伴随现代信息处理技术飞速发展和各企机关对办公现代化要求越来越高,同时,会议系统产品更新换代日新月异,会议室已从一个单纯以听、闻为主交流场所,逐步演变成为一个含有多个功效综合性信息资源交流场所,幻灯机、投影机、摄录放像器材、扩声器材等各类电子设备大量进入会议场所,使会议系统配置越来越专业,功效也越来越强大。所以,目前会议系统能够称之为多媒体数字会议系统,而对于这方面设计,也已产生了很大改变。
国家质量技术监督局和建设部联合颁布GB/T50314-- <智能建筑设计标准>中把多功效会议厅(室)列入智能建筑范围。由此可见,现代多媒体会议厅已发展成为集音频、视频、通信、计算机和多媒体等多个优异技术于一体智能化系统集成。所以在确定需求方案时,不仅要明确本厅实际需要含有哪些”功效”,应包含多少个”系统”,并明确各个系统具体实施哪些规范和标准,达成什么指标;同时还必需对多功效厅”智能化等级”明确定位,以确定智能系统集成所配置设备应达成哪一级标准等等。而且方案中从设备配置到系统布局全部应充足考虑到因为多种原因造成目前暂不配置但以后升级必需配置系统,应该预埋必需管线和预留扩充接口,便于以后升级时无须再”开膛破肚”或”全部更新”,从而表现了方案规范性、优异性、前瞻性和可扩性。
智能化多媒体会议厅通常需要配置有音频(包含拾音、放音、信号处理、录音等子系统)、视频、多媒体、集中控制、通信、电脑网络和照明等多个子系统。实际上是一个”系统集成”(Systems Integration--SI)应用需求——将不一样功效子系统在物理上、逻辑上和功效上连接在一起,以实现信息综合、资源共享。使系统能充足满足用户要求含有各项功效,并达成国家〔或行业〕相关标准各项指标,而且含有优异性、前瞻性、可扩性和较高性能价格比。
2.2、多媒体会议室种类
通常我们依据多媒体体会议室用途将其分为以下几类:
小型会议室按用途可分为接见式、董事会式,容纳人数10-50人不等 ;
中型会议室按用途分可分为U性、回型、剧院、课桌、围桌、T型,人数从50-100人不等,分类要依据硬件情况做调整,常常有场地是能够摆出不一样台型,就是通常所说多功效厅;
大型会议室也可分为大会议室式、国会式,人数从400-3000不等。
通常小型会议室关键做纯会议使用,系统通常包含基础型会议系统、扩声系统、视频显示系统,关键确保室内有一个足够语言清楚度;
中型和大型会议室用于则比较广泛,除了召开部分大型会议(包含部分国际会议)以外,还会召开部分学术演讲、大型汇报演出等,此时系统则比较复杂,会议系统除了要满足通常要求以外,还要求能达成表决、同声传译、摄像跟踪等功效;扩声系统除了确保语言清楚度,还要考虑到主席台演出需要,要使得整场演出有一个绚烂、震撼演出效果;因为厅堂面积相对和小会议室而言比较大,为了确保整场人员全部能看到部分相关资料,视频显示除了部分投影之外,有时候还需要配置部分液晶电视等;因为系统比较复杂,为了便于操作人员使用,通常还会依据要求配置一套集中控制系统;当然,为了确保演出效果,灯光系统也是必不可少。
2.3、现代会议系统发展及特点
A、多话筒手拉手式连接:
专业会议系统出现完成了话语权有序管理,大家一提到会议系统,首先想到是一个词就是”手拉手”,当然,”手拉手”式讲话单元设计是最常见一个处理方案,很好地处理了多话筒单一输出应用需求,而且安装方便快捷,受到了市场欢迎。
B、多通道同声传译系统:
在这个产品基础上,又开发出了一根多芯电缆能够同时传输多个语言通道同声传译型手拉手式会议系统,和和之配套长波/红外线方法无线旁听系统或有线旁听系统,极大地丰富了会议系统概念内涵。
但这种纯模拟音频信号传输会议系统不可避免地摆脱不了模拟音频电路局限,如易被外部杂讯干扰,线缆不能拉得过长等,而且无法做到集中管理控制。
C、数码音频和数字控制技术引入:
伴随信息时代到来,多种数字技术迅猛发展,会议系统概念已经远不是多个话筒和扩音设备那么简单了,她应该是融汇了多个现代化技术,满足现代会议功效和一切管理需求,由声音、视像、数据等多元信息组成,含有便捷控制管理能力立体化系统。
数字会议系统关键提供会议签到、电子桌牌、讲话、讨论、表决、同声翻译、自动跟踪摄像等功效。
D、视像连动实现:
多年来多媒体概念深入人心,远程视频通讯技术和产品日趋成熟,为了愈加好地为多媒体会议服务,视频会议系统引入了视像自动跟踪概念,会场中安装摄像头能够自动转向目前打开了讲话单元座席。其原理是经过第三方设备或系统主机内置控制协议,将每一支讲话单元地址码和摄像头预置位一一对应起来。
E、网络音频技术发展:
进入二十一世纪,数字音频和IT网络技术发展一日千里,很多试验室内结果快速转化为产品,其特点是应用了IT技术最新结果,不仅实现了高品质数字音频信号传输和转换,而且其多级多PC控制系统是经过TCP/IP协议来实现。另一鲜明特点是系统连接电缆直接使用标准五类线或六类线,全部设备接口全部是通用RJ45接口,降低了系统布线成本,在标准化和通用性方面为系统安装提供了便利。
F、智能混音技术和无线通讯应用:
伴随数字化、网络化普及,未来会议系统将是真正数字意义上以网络为基础,跨越时间、地域、组织形式自由网络时代会议系统。和会人员能够分散在不一样地理位置,同一时间里充足利用网络技术相互连接,以超越时间、空间和组织边界限制进行会议组织。概念上愈加随意。自由连接,跨越地域、节省时间、方便会议步骤管理、含有多方环境同时参与、大家共同拥有一个资源共享平台,而且使用将很简单,经过个人终端电脑友好使用界面和会议环境中共享网络设备如终端视频输入输出设备、远程视像会议设备、会议服务器进行无线驳接。
G、无纸化多媒体会议系统:
无纸化多媒体会议系统实现会议无纸化、低碳环境保护,处理现代化会议过程中纸质资料效率低,应变力差,资源浪费,可能造成泄密;大量多媒体信息交互功效无法进行有效集成;屏幕显示距离远,观看效果不佳;参会人员之间及其和服务人员间沟通不畅等普遍问题。

第三章 设计依据和标准
3.1、设计依据
依据现有国家标准、规范,并参考国际上通用规范进行。基础技术依据概念,在此为参考和等同。(包含特征参数要求标准、特征参数测量方法规范标准、电气设计规范、安全要求等):
l <会议系统电及音频性能要求>:GB/T15381-94。
l <同声翻译特征和配套设备设计要求>(报批稿):国际标准ISO 2603
l <建筑电气设计规范>:TG/716-92。
l <厅堂扩声系统特征指标>:GYJ25-86
l <厅堂扩声特征测试方法>:GB(国家标准)/4959-95。
l <声系统设备互联优选配接值>:GB/T14197-93。
l <声系统设备互联用连接器应用>:GB/T14947-94。
l <视听系统设备互连用连接器应用>:GB/T15644-95
l <视听、视频和电视系统中设备互连优选配接值>:GB/T15859-1995
l <工业企业通讯设计规范>:GBJ42-81
l <工业企业通信接地设计规范>:GBJ79-85
l <工业电视系统工程设计规范>:GBJ115-87
l <电气装置安装工程施工验收规范>:GBJ232-82
l <中国公共安全行业标准>:GA/T74-94
l 建设单位提供相关图纸及资料
3.2、系统设计标准
以用户至上为标准,在符合国家规范前提下,最大程度地满足用户需求。以下是为业主利益着想,本着技术优异、高效便利、投资合理精神在系统设计中所坚持八条标准。
优异性
本系统选择优异、实用技术和功效完善安防产品,一流设备,在技术上适度超前,整个系统表现当今安防技术发展水平,符合以后发展趋势。在以后相当长一段时间内可保持其技术领先地位。
成熟性和实用性
各子系统应采取优异,已使用过并成熟可靠产品,同时含有实用性,充足发挥每一个设备功效和作用。本系统可充足满足可视管理要求,操作方便,维护简单,便于管理。
灵活性和开放性
在满足业主目前要求基础上,系统应含有开放性和兼容性,能够和未来扩展设备含有互联性和互操作性。
集成性和可扩展性
系统设计中充足考虑各会议室会议系统集成性,确保会议系统总体结构优异性、合理性、可扩展性和兼容性,使用不一样厂商,不一样类型优异产品,使整个系统能够伴随技术发展和进步,不停得到充实和提升。
标准化和模块化
严格根据国家和地域相关标准进行系统设计和设备配置,并依据系统总体结构要求,将各子系统进行结构化和标准化,综合表现当今世界优异技术。
安全性和可靠性
必需深刻了解政府机关内运作设备和系统安全可靠关键性,因为在设备选择和系统设计中安全性和可靠性一直是放在第一位。比如在系统管理程序中采取严格网络等级操作方法,预防非法访问和恶意破坏。
服务性和便利性
为适应各会议室多种功效需要,所采取系统应能充足表现对各会议室内管理者和使用者各个方面安全、优异、可靠、方便和高效等。
经济合理性
设备选型和系统设计要确保满足用户需求,含有技术上优异性、可行性和实用性,丢掉附在其上”泡沫”,并达成功效和经济相统一优化设计。
3.3、设备选型标准
(1)选择国际著名器材,和有雄厚实力和绝对优异技术支持能力厂家、代理商,以确保设计指标实现和系统工作可靠性。
(2)选择同类产品中技术最成熟、性能优异、使用可靠产品型号,以确保器材和系统优异性、成熟性。
(3)选择高度智能化、高技术含量产品,建立系统开放式架构,以标准化和模块化为设计要求,既便于系统管理和维护使用,又可保持系统较长时间优异性。
(4)在满足用户使用需求,相同性能条件下,尽可能选择国产产品,优先选择在有代理商、办事处和在当地含有技术支持和服务厂商产品。

第四章 职员活动室系统设计
4.1、职员活动室概述
一楼职员活动室平面尺寸长*宽为32米*25米;主席台在正中,宽25米、深4米;主席台后面是投影幕布。
4.2、功效需求分析
依据用户需求,一楼职员活动室关键用于各类会议及举行职员活动、KTV点歌等功效。
从以上会议应用需求中分析,多功效除满足通常会议需要外,还要举行职员活动、KTV点歌等。依据会议应用要求,本会议室关键配置音响扩声系统、显示系统、拾音系统、中央集中控制系统、矩阵切换系统、KTV点歌系统等。

4.3、音响扩声系统设计
总体设计目标
会场音响扩声、集中控制、大屏显示等系统,是为演出、会议等依据不一样使用要求设计,集中数字化程序修正、处理使用现代最新数码处理器进行记忆、储存,把这一步骤完整地集合起来,组合为一个即能够分又能够有机地合而为一整体。同时,现代和传统视频会议要求越来越高,会场兴建为这么会议提供了理想场所,在会场配置音响扩声、视频会议、集中控制、大屏显示系统为这么会议提供必需音响、控制、大屏等基础,可使会议音响视频控制效果衔接天衣无缝、自然而然地融合起来,以满足现代化大型视频会议要求。
相关建声设计意见
会场声场条件是整个扩声系统最关键步骤,是扩声系统最终含有良好效果关键,客观上决定了整个扩声系统好坏,应给充足重视。
1、概况:建筑声学设计是结合建筑形式、结构形式,装修材料,经过计算,合理配置声学吸声处理,消除音质缺点,达成所要求指标。装饰工程完工后声场效果:观众厅无回声、颤动回声和声聚焦等任何声缺点。并重视经济、安全和整体艺术效果。
2、设计依据和规范:
中国行业标准GB 50371- <厅堂扩声系统声学特征指标>
中国国家标准<厅堂扩声特征测量方法>(GB/T4959—1995)。
中国国家标准<城市区域环境噪声标准>(GB3096--93)。
3、规模和功效:基础尺寸:观众厅长32、宽25m、 主席台尺寸:主席台深4m、台口宽25m
使用功效要求:满足各类大型会议、举行活动、KTV点歌等多功效用途。
4、会场建声设计技术指标:
最好混响时间:混响时间是视频会议室音质设计关键指标,也是确保语言清楚首要条件。依据本视频会议室功效定位,设计确定中频最好满场混响时间指标为:T60=1.1±0.1秒(f=500—1000Hz)。
混响时间频率特征:会场使用功效,要求混响时间为中高频基础平直,低频有一定提升。本会议中心具体设计混响特征以下表所表示:
中心频率(Hz)
125
250
500
1K
2K
4K
混响时间T1
1.3
1.2
1.1
1.1
1.0
0.9
混响比T1/T500
1.2
1.1
1.0
1.0
0.94
0.90
中心内背景噪声许可值:
在通风、空调、调光等设备正常运转条件下,LA≤40dBA或NR≤35噪声评价曲线。
多种设备噪声振动对环境影响,应符合国家标准GB3096—93和GB10070—88标准。
会场声场条件是整个扩声系统最关键步骤,是扩声系统最终含有良好效果关键,客观上决定了整个扩声系统好坏,应给充足重视。

4.3.1、扩音系统设计
会议和演出声音要求是至关关键地,听不清楚讲话人在讲什么,听不清楚演员在唱什么,这么演出场所还会让观众坐住吗?所以我们把音响设计放在首位。我们设计也是从音响开始。
设计时应结合整个视频会议室建筑形体、着手建筑声学和电声系统设计,采取互补合作精神,扬长避短。对因为整体建筑引来声场问题进行修正,从而使会场达成和超出原定技术指标。
我们对扬声器选型进行最优化设计,从关注声干涉、宽频带指向性角度入手,充足满足会场扩声系统对声压级、均匀度、清楚度等设计指标要求。
4.3.2、扬声器系统选择:
本会场采取中国著名品牌产品音王SOUNDKING
音王集团成立于1988年8月,是专业从事音响设备和相关演艺器材研发、生产、销售、施工和国际商贸服务于一体、拥有自营进出口权而且在行业内综合排名为第一位及世界排名第50强大型企业集团;总资产40多亿人民币,净资产20多亿人民币;职员达 余人;集团建筑面积18.5万平方米,是行业内唯一取得国家科技部认定”国家级高新技术企业”殊荣和”中国驰名商标”荣誉称号企业。音王集团优势以下:

1.产品优势
音王集团产品涵盖了电子、电声、主席台灯光、音频线缆、支架、接插件、流动主席台灯光音响成套设备等八大系列、十多个市场领域、四千多个型号产品;音王坚持走多元化发展产业之路,为用户提供一站式全系列产品服务,以”产品品种最多、配套最齐全、包含市场领域最广、产业链最长”等蜚声中国外,产品远销美国、欧洲等70多个国家地域,拥有常年用户400多家;同时音王产品作为国家大剧院指定使用具牌,在奥运会36个竞赛和非竞赛场馆、北京人民大会堂、北京工人体育馆及大型流动演出现场均被采取。另外,在伦敦奥运会组织委员会组员来音王考察后,很认可音王企业实力,现在已达成重大合作意向,音王集团正凭借其优势进军英国伦敦奥运会。

2.技术优势
音王拥有60多位中外权威教授领衔庞大专业技术团体和优异科研设备、齐全生产线和大型生产机械;同时音王联合美国著名技术教授投入巨款开发出一系列适适用于剧院、体育场馆、流动演出高端技术产品,能够愈加好地服务于世博会演出活动需求。
音王收购了世界著名cadac调音台品牌及和世界顶级Meyer Sound音响品牌进行全方面战略合作后,不仅实施多层面产品和品牌相结合高举高打市场战略,而且中国外技术人员定时技术交流,使得音王含有了国际顶尖技术强大支持。
音王技术人员长久为固定安装及大型流动现场演出项目提供一条龙且专业化技术支持,在 北京36个奥运竞赛场馆和非竞赛场馆中音视频传输系统全部成功利用了音王提供音响设备及由音王全方面负责实施方案设计、预案制订、现场施工、技术支持、现场协调等工作;同时”母亲咪呀”、”小野丽莎”、”莎拉布莱曼”等大型演出项目均由音王技术人员提供全程技术支持、活动保障和现场协调工作,这为音王愈加好服务世博租赁平台打下坚实基础。
3、资源整合优势
音王销售网络已从宁波延伸到世界各地,在北京、上海、广州、
杭州、南京等关键城市和地域全部设有销售分企业,并在美国、英国等国设有国外分企业,为此音王凭借其强大服务网络能够快速整合国际和中国品牌,音王也长久和同行互补企业保持战略合作和资源共享,同时长久向全国各大音响租赁企业提供设备和技术支持,也为资源最好整合起到良好铺垫作用。
打造国际合作平台 促进民族音响产业发展
音王重视国际间交流和合作,已经和美国、德国和英国著名电子、软件、电声企业及教授进行多项技术合作。国际著名音响设计教授Stephen J.Siegel和David W.Gunness作为音王集团长久国际音响高级顾问,音王高端可达成国际优异水平电子电声产品将由她们为关键顾问团体策划和设计。
音王集团优异教授顾问团体:
David. Gunness
毕业于麦迪逊威斯康星大学(在威斯康辛州Madison),理学学士,电机工程, 1984年5月;
工作经历
Electro-Voice/ Mark IV音频企业(地处马萨诸塞州Whitinsville)
研发主管 1999年12月-现在
软件开发主管 3月-现在
高级工程师/团体责任人/工程经理 1995年9月- 12月1999年
高级工程师1992年6月- 9月1995年
项目工程师 1984年6月- 1992年5月
99年12月-现在,创建和管理EAW研发小组,包含或已经包含工程师,程序员,技术编写员和技术人员,另外,作为技术领导者,建立研究项目管理,专利和知识产权商业秘密保护,评定可行性技术评定。
97年1月-现在,主管WAW指导软件开发,关键项目包含FChart声学模块软件,wizard流动演出音箱,DSAPilot线阵音箱,EASE DLLs,多种研发工具和UX8800音箱处理器EAWPilot统一控制界面,和多种其它产品。
95年9月-99年12月-建立和管理EAW工程小组&项目实施系统,这个小组负责450个定制产品设计目,并在6个月内把这个项目降低到25个项目,而且可在任何时间均可实施。
当14个人团体领导/工程经理。
技术创新和产品设计
不停地进行技术创新,包含新型指向性号角,传感器结构改善,多个阵列音箱,还有最近一套数字信号处理技术,该技术极大地改善了专业音箱清楚度,它市场上品牌为Gunness FocusingTM.
为流动演出音箱市场设计音箱系统、DSP控制系统、号角、低音喇叭、同轴传感器、分频 &均衡电路,作为安装音箱市场、商业市场、音乐商店,播音/录音市场顾问/承包人设计,这些产品以EAW, Mackie, Electro-Voice,Altec-Lansing和大学乐队品牌进行销售。著名例子如EAWKF900系列, BH760, MQ系列, LA400,近100种号角用于200多款音箱中;Electro-Voice: EVX ”A”系列低音喇叭,MT-2音乐会系统;Altec-Lansing:950-8A音箱,VIR& VIT可变强度号角。
帮助几十个高级次项目标顾问、承包商、流动演出企业和国际分销商工作,或为现在演出调音。
个人经典业绩:
Promise Keepers巡回演出(有55,000观众),
Stand in the Gap(有110万观众),
奥林匹克运动场(希腊,雅典),
洛杉矶道奇体育场,

St. Peter’s广场(梵帝冈城),
Camp Randall(威斯康星大学) ,
亨氏场(匹兹堡 Steelers) ,
PapalAudience (多伦多,有150万观众)。
个人专利设计:
创建数字信号处理( DSP )滤波器以提升音箱瞬态响应(Gunness FocusingTM)
6016353 :有交叉音箱和水平线阵大型还声系统号角原因( EAW KF900系列)
6009182 :大型还声系统向下扩音音箱( EAW KF911 , 913 )
5020630:音箱和号角(Altec Lansing, E-V可变强度号角)
4685532 :恒指向音箱号角(E-V HP系列号角)
4629029 :多驱动并存(E-V MT-系列)

Stephen J. Si e g e l音王集团外籍设计教授
CEO
企业名称:Fulcrum Acoustic, LLC
毕业于纽约州罗切斯特罗彻斯特大学
理学学士,电子工程, 1985年5月
萨克斯研究,伊斯曼音乐学院, 1981年至1985年
工程/制造经验
2月- 9月,在纽约州RochesterAshly Audio企业担任工程副总裁及产品开发总监 ,在关键业务领域,建设重组技术熟练工程团体,全方面管理每个技术领域产品、技术和战略实施:
其中包含:   数字信号处理、  模拟信号处理、 功率放大 软件
个人研发结果:
A、领导团体构想和开发出很多EAW产品,包含KF750系列 、KF760/730系列,DSA(数字线阵音箱)系列,MQ系列,AS系列,AX系列和自定义特殊设备产品。组合RCF,EAW和Mackie工程师团体,发明了象EAW DSA, Macke SRM350这么产品。
B、为RCF传感器制订技术战略,确定EAW技术/产品计划。实施EAW产品开发/审查进程以监督和提升利润空间。创建了一个单独计划以开发新关键技术,如EAW 径向相位插头,DSA转向技术,”AX”系列使用同轴相位插。
设计业绩:
雅典奥林匹克体育场-(希腊雅典)音频系统设计
金字塔体育馆-孟菲斯,田纳西州 声学革新分析和设计
W.K. Kellogg基金会-巴特尔克里克,(美国密歇根Battle Creek)声音屏蔽和视听系统设计
宾夕法尼亚州会议中心,费城 室内声学和音频系统设计
B.C. Place体育馆-加拿大温哥华,音频系统设计
库尔斯球场-(科罗拉多州丹佛)音频和电视系统分布设计
波士顿学院Alumni场地-(马萨诸塞州波士顿)音频系统设计
普利茅斯州立学院-美(国新罕布什尔州普利茅斯)声学和音响系统设计(演艺设施)
AAA级总部设施-(佛罗里达州奥兰多市)声音屏蔽系统设计
印第安纳会议中心-(印第安纳州印第安纳波利斯市)会议中心-室内声学和音频系统设计
RCA圆顶体育馆-音频系统设计
音王拥有60多位中外权威教授领衔庞大专业技术团体和优异科研设备、齐全生产线和大型生产机械;同时音王联合美国著名技术教授投入巨款开发出一系列适适用于剧院、体育场馆、流动演出高端技术产品,能够愈加好地服务需求。
音王收购了世界著名cadac调音台品牌及和世界顶级Meyer Sound音响品牌进行全方面战略合作后,不仅实施多层面产品和品牌相结合高举高打市场战略,而且中国外技术人员定时技术交流,使得音王含有了国际顶尖技术强大支持。
圆满完成了
北京36个奥运竞赛场馆

同时本届世博会;中国国家馆;

国家大剧院;

世博专题馆;

加勒比共同体联合馆;
加拿大国家馆;
波兰国家馆;
宁波案例馆;
其它部分大型活动;

集团荣誉:
中国 上海世博会中国国家馆、专题馆音响设备指定供给商
中国驰名商标
国家级关键高新技术企业
第29届北京奥运会荣誉产品制造商
浙江省著名商标
中国首届行业评选优质产品
浙江省名牌产品
浙江省专利示范企业
中国银行白金用户
中国诚信信用管理AAA资信等级
浙江出口名牌
宁波文化产业示范基地
浙江省文化产业基地
国家文化产业示范基地

扬声器系统是扩声系统最末端设备,也是较关键设备,对整个音响扩声系统音质占有60%以上比重,音质好坏对音响扩声系统有着举足轻重作用,为使视频会议室拥有清楚逼真、优美动听、令人振奋声音,所以我们在选择扬声器时要很慎重并遵照及参考了以下标准:
1、扬声器灵敏度:
众所周知声音响度和效率是以声压级(SPL)标准来确定,扬声器灵敏度越高说明她效能越高,而功率显然没有灵敏度来关键,这是因为功率每增加一倍声压级只增加3分贝,比如甲扬声器单只灵敏度为96分贝／30瓦,
乙扬声器单只灵敏度为90分贝／30瓦,我们分别用两台对应功率放大器去推进甲、乙扬声器(扬声器和功率放大器阻抗忽略不计)。在额定功率时她们声压级分别为甲扬声器101分贝、乙扬声器98分贝,甲扬声器声压级高出乙扬声器声压级3分贝,假如乙扬声器要达成于甲扬声器相同声压级话,就必需再增加一只灵敏度为90分贝／30瓦扬声器。也就是一只灵敏度为96分贝／30瓦扬声器效率相当于两只灵敏度为90分贝／30瓦扬声器效率可见灵敏度关键性。
2、扬声器频率响应和均匀度:
为了确保扬声器能够达成理想频率响应和声场均匀度,选择时最好选择扬声器频率响应(65-18,000周± 3分贝)好,不均匀度及误差小扬声器,误差越小越好,最好在额定频率范围内声场均匀度误差在± 3分贝以内。可是这也不是绝正确,有扬声器性能指标很好,可是不一定音质好,因为这仅仅是纯物理指标是不能替换大家主观听觉评价。所以我们不只看扬声器技术指标,还要经过实际演出使用才能最终确定这个品牌这个系列扬声器使用可能性。
3、扬声器失真度:
扬声器失真度越小越好,既使在满功率(高声压)输出时,整个扬声器系统总谐波失真应<2%。
4、扬声器指向性和覆盖角度:
首先要依据实际需要声音之覆盖角度(在这里关键指高频含有所需指向性)来确定扬声器指向性和覆盖角度(声波波束宽度),这是因为它将直接关系到声场均匀度和声音射程(声音投射距离),其实声音射程原理就跟手电筒一样光圈大射程近,光圈小射程远,所以扬声器射程跟覆盖角度相关,我们选择高音号筒投射距离远得多,并降低了和墙壁和天花板反射使得按整体声音质量和清楚度可懂度大大提升。
依据上述设计依据、设计构思,在设计方面,我们以本企业多年设计经验和国外现代优异音响设计理念,务求以最少、最简练配置,达成最好还音效果。
因为本会议中心体积较大,混响时间较长,语言清楚是我们最大要求,演出时声音丰满,声场均匀更是必不可少,为了提升声音清楚度、均匀度、频率响应,我们在中国同行中,首先使用了适合场地条件H系列会议音箱,而且充足利用我们设计、安装、调试、使用经验,必将为这次设计、安装、调试带来极大益处,也为同行带来了经验。
为了确保会场拥有清楚逼真、优美动听、令人振奋声音, 馆内扩声扬声器系统由:主席台两侧上左右扬声器系统及必需辅助扬声器组成。
各声道均匀覆盖整个视频会议室观众席使全场含有良好空间感、声像同位感,声音清楚感、语言丰满感。很适合进行各类演出汇报、远程视频会议和举行大型活动等功效需要。
5、已选设备介绍:
全频主音箱选择了Soundking H215音箱。
H215
类型: 二分频2X15寸全频音箱;
额定阻抗:4Ω;
额定功率:800W ;
最大功率:1600w;
频率响应:45Hz –20kHz (-10dB);
灵敏度(1W＠1m):100 dB;
分频点:1.8KHz;
低音喇叭:2X15" 中低音 / 75mm音圈 / 2X400W;高音喇叭:钛/PEN复合膜 / 75mm音圈 / 80W;
覆盖角(HxV):80°x60°;
最大声压级:131dB;
箱体尺寸 (W×H×D):475x1060x444 (mm);
重量:54Kg　

辅助补声音箱选择soundking H12音箱
H12
型号:H12
类型: 二分频12寸全频音箱
频率响应:50Hz –20kHz (-10dB)
灵敏度(1W＠1m): 96dB
额定阻抗: 8Ω
额定功率: 300W
最大功率:600w
分频点: 2.5KHz
低音喇叭:12" 中低音 / 75mm音圈 / 300W
高音喇叭:PEN膜 / 44mm音圈 / 40W
覆盖角(HxV):80°x60°

超重低音选择soundking H18S音箱
H18S
类型: 18寸次低频.
频率响应:35Hz～150Hz(-10dB).
灵敏度(1m/1W): 97dB.
额定阻抗: 8Ω.
额定功率: 600w,
最大功率: 1200w.
分频点: /.低音单元: 18”中低音/100mm音圈/600w.
最大声压级(峰值): 132dB.
箱体尺寸(W×H×D): 572×631×704 (mm) .
净重: 55kg

4.3.3、扬声器系统部署:
扬声器布局是中心扩声系统设计关键一环。几项关键扩声系统声学特征指标将直接和此相关。扬声器布局通常标准是:
听众区声压分布均匀;
听众区声源方向感良好,即观众听到扬声器声音和看到讲演者、演员在方向上一致;
扬声器位置在建筑装饰上是协调 ;
全场无声反馈现象和避免产生回声干扰。
4.3.4、音频信号系统步骤:
声音来自音源,音源包含话筒、CD、MD、、VCD、录音机、电脑媒体等,全部原始声音均进入调音台,经过调音台处理加工,将不一样电平信号放大或衰减成系统设定好标准信号电平(多路),该信号进入经过A/D转换成数字信号进入数字音频处理器,同时将最终处理结果加以保留,经过数字化处理信号,再按设计中要求,将L左R右路信号分别送到各自功率放大器,放大后信号送到音箱推进喇叭。

4.3.5、数字音频处理器选择:
伴随数字音频技术发展,数字音频处理器已经得到广泛使用,我们依据现场实际需要进行考虑,选择了东微数字音频处理器S1212/S:
12路平衡式话筒／线路输入,采取裸线接口端子,12路平衡式输出,采取裸线接口端子;
24 bit/48kHz A/D、D/A转换,最高可达96kHz取样率;
两片高速DSP处理芯片TI L138 3648MIPS/2746MFLOPS 64bit处理内核;
环境噪声自动控制、闪避器;
信道拷贝、粘贴、联控功效;
内置自动摄像跟踪功效;
内置数字自动混音功效;
50组场景预设 功效等;
自适应POE外部面板控制接口;
5段参量均衡,31段图示均衡器(4*4规格);
M-LAN*多用途数据传输及控制端口;
RS-232双向串行控制接口用于控制外部其它设备如:视频矩阵等RS-232设备,或接收第三方RS－232控制,RS-485摄像机控制端口可实现摄像联动功效;
GPIO可编程控制接口,支持SNMP/SMTP远程管理

4.3.6、功率放大器选择
选择音王制造EA系列功放,EA系列功放是音王电子产品中经典之作,它是专门为工程而设计,不管是流动演出或是固定安装使用,它全部得到专业人士之认可。该系列功放含有对声音正确解析能力、清楚高频响应和强劲低频动态,独特结构设计、精选电子元器件和完善齐备保护电路,使得该系列功放即使是在极端恶劣使用环境或长时间超负荷工作,全部能可靠且正常工作。
特点
＞采取H类电路,提升了功放效率,降低了整机工作温度,提升整机长久工作稳定性。
＞含有完善保护功效,短路保护,温度保护,直流保护。
＞含有智能风扇自动调速功效,风扇速度随温度上升而加速。
＞内置自动限幅功效,避免输入过大造成功放输出失真。
＞含有30HZ高通滤波器,有接地,浮地开关。
＞整机设定有立体声,单声道,桥接转换开关和灵度选择开关,灵敏度开关分别能够选择。
＞-3dB,0dB,+3dB输入灵敏度可调整。
该EA系列功放已体育场、体育馆、剧场、视频会议室、影院、歌舞厅和演艺吧应用。

主功放采取soundking EA700

8Ω立体声功率:700w×2,4Ω立体声功率:1100w×2,8Ω桥接功率:2200w。
频率响应(在1w时):20Hz︿20KHz,+/-0.3dB。
总谐波失真(%):≤0.05%(1KHz)。
阻尼系数(at 8Ω):≥300。
信噪比(dB):≥100dB。
输入阻抗(平衡/非平衡):20kΩ/10kΩ。
输入灵敏度:1.4V 32dB 26dB。
工作电压:AC220V/50Hz。
装机高度:2U。
外型尺寸(W×H×D):483×420×88.8(mm)。
重量:21.4kg

辅助功放采取soundking EA500

8Ω立体声功率:500w×2,4Ω立体声功率:800w×2,8Ω桥接功率:1600w。
频率响应(在1w时):20Hz︿20KHz,+/-0.3dB。
总谐波失真(%):≤0.05%(1KHz)。
阻尼系数(at 8Ω):≥300。
信噪比(dB):≥100dB。
输入阻抗(平衡/非平衡):20kΩ/10kΩ。
输入灵敏度:1.4V 32dB 26dB。
工作电压:AC220V/50Hz。
装机高度:2U。
外型尺寸(W×H×D):483×420×88.8(mm)。
重量:20.6kg

重低音功放采取soundking EA1000

8Ω立体声功率 :1000W x2;4Ω立体声功率:1500W x2 ;8Ω桥接功率:3000W ;
频率响应(@ 1W):20Hz~20KHz,±0.3dB;
总谐波失真(%):≤0.08%(1KHz);
阻尼系数(@ 8Ω):≥500;信噪比(dB):≥100 dB;
输入阻抗(平衡/非平衡):20KΩ/10KΩ;
输入灵敏度:1.414V 32dB 26dB;
工作电压:AC 220V / 50Hz;
装机高度:3U;
外型尺寸(WxDxH):483x380x133.2(mm);
重量:31kg

4.4、拾音系统

本会议室采取国国际著名品牌铁三角有线鹅颈话筒PRO49QL和底座AT
