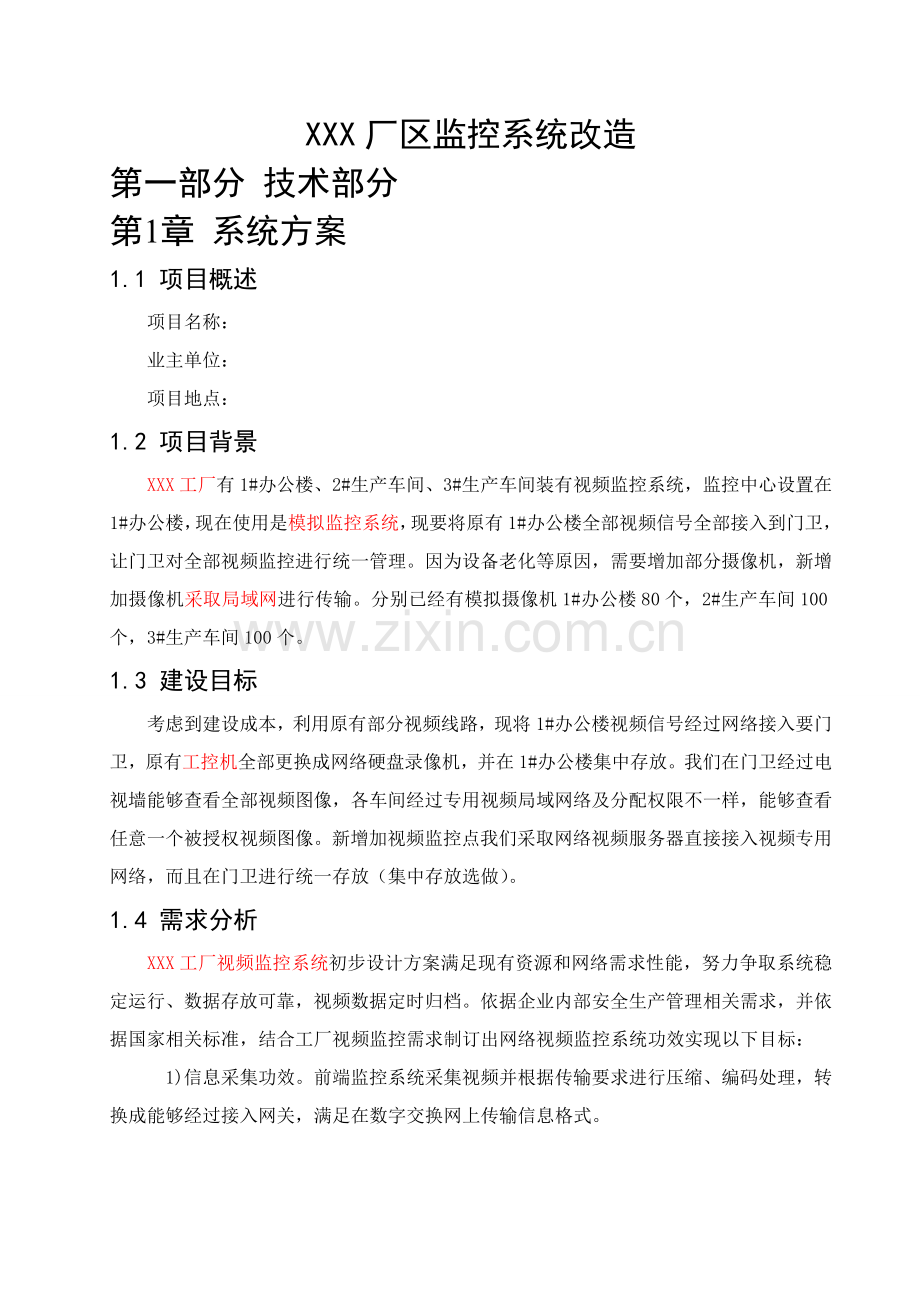

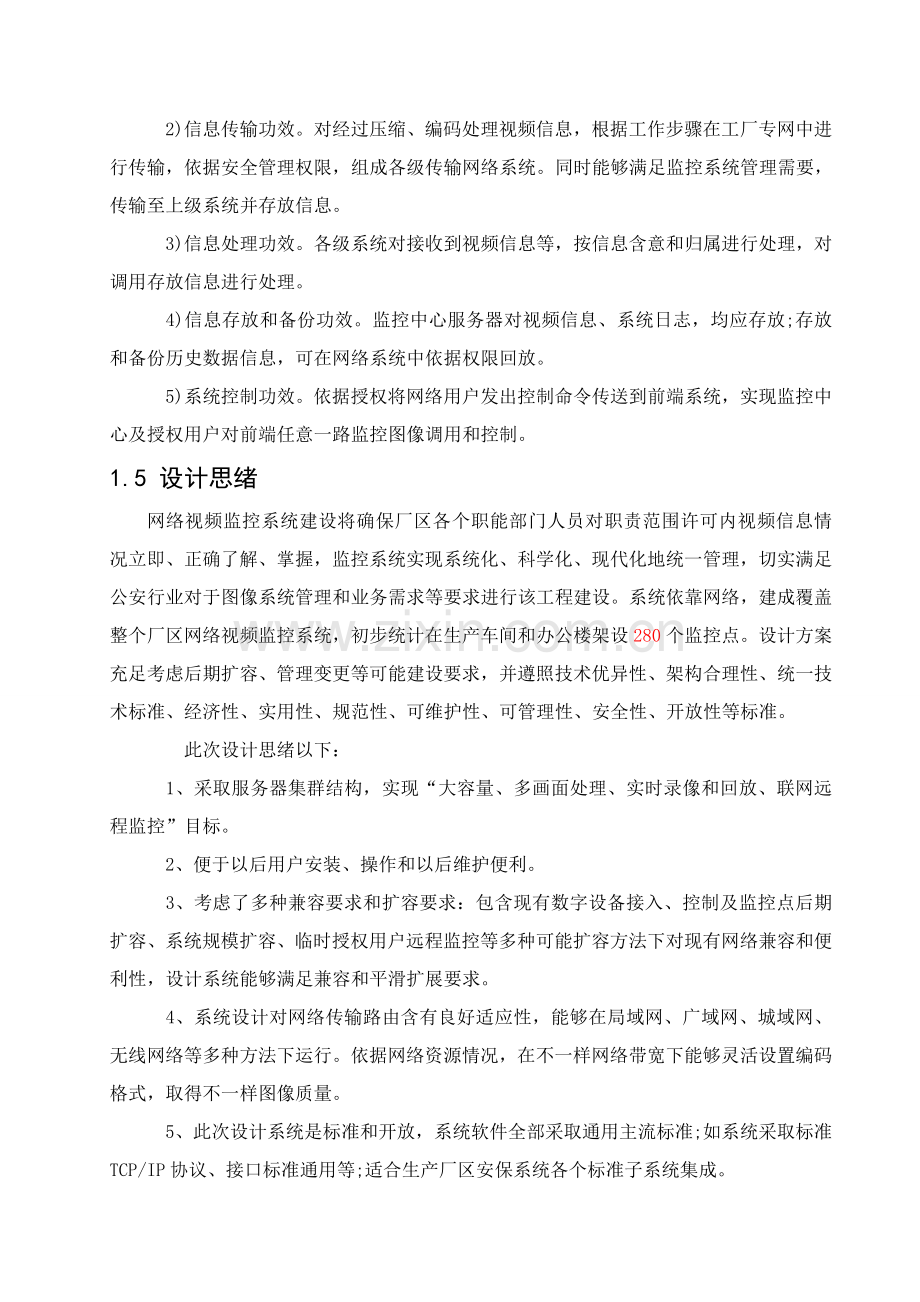

XXX厂区监控系统改造第一部分 技术部分第1章 系统方案1.1 项目概述项目名称： 业主单位： 项目地点： 1.2 项目背景XXX工厂有1#办公楼、2#生产车间、3#生产车间装有视频监控系统，监控中心设置在1#办公楼，现在使用是模拟监控系统，现要将原有1#办公楼全部视频信号全部接入到门卫，让门卫对全部视频监控进行统一管理。因为设备老化等原因，需要增加部分摄像机，新增加摄像机采取局域网进行传输。分别已经有模拟摄像机1#办公楼80个，2#生产车间100个，3#生产车间100个。 1.3 建设目标考虑到建设成本，利用原有部分视频线路，现将1#办公楼视频信号经过网络接入要门卫，原有工控机全部更换成网络硬盘录像机，并在1#办公楼集中存放。我们在门卫经过电视墙能够查看全部视频图像，各车间经过专用视频局域网络及分配权限不一样，能够查看任意一个被授权视频图像。新增加视频监控点我们采取网络视频服务器直接接入视频专用网络，而且在门卫进行统一存放（集中存放选做）。1.4 需求分析XXX工厂视频监控系统初步设计方案满足现有资源和网络需求性能，努力争取系统稳定运行、数据存放可靠，视频数据定时归档。依据企业内部安全生产管理相关需求，并依据国家相关标准，结合工厂视频监控需求制订出网络视频监控系统功效实现以下目标：1)信息采集功效。前端监控系统采集视频并根据传输要求进行压缩、编码处理，转换成能够经过接入网关，满足在数字交换网上传输信息格式。2)信息传输功效。对经过压缩、编码处理视频信息，根据工作步骤在工厂专网中进行传输，依据安全管理权限，组成各级传输网络系统。同时能够满足监控系统管理需要，传输至上级系统并存放信息。3)信息处理功效。各级系统对接收到视频信息等，按信息含意和归属进行处理，对调用存放信息进行处理。4)信息存放和备份功效。监控中心服务器对视频信息、系统日志，均应存放;存放和备份历史数据信息，可在网络系统中依据权限回放。5)系统控制功效。依据授权将网络用户发出控制命令传送到前端系统，实现监控中心及授权用户对前端任意一路监控图像调用和控制。1.5 设计思绪网络视频监控系统建设将确保厂区各个职能部门人员对职责范围许可内视频信息情况立即、正确了解、掌握，监控系统实现系统化、科学化、现代化地统一管理，切实满足公安行业对于图像系统管理和业务需求等要求进行该工程建设。系统依靠网络，建成覆盖整个厂区网络视频监控系统，初步统计在生产车间和办公楼架设280个监控点。设计方案充足考虑后期扩容、管理变更等可能建设要求，并遵照技术优异性、架构合理性、统一技术标准、经济性、实用性、规范性、可维护性、可管理性、安全性、开放性等标准。此次设计思绪以下：1、采取服务器集群结构，实现“大容量、多画面处理、实时录像和回放、联网远程监控”目标。2、便于以后用户安装、操作和以后维护便利。3、考虑了多种兼容要求和扩容要求：包含现有数字设备接入、控制及监控点后期扩容、系统规模扩容、临时授权用户远程监控等多种可能扩容方法下对现有网络兼容和便利性，设计系统能够满足兼容和平滑扩展要求。4、系统设计对网络传输路由含有良好适应性，能够在局域网、广域网、城域网、无线网络等多种方法下运行。依据网络资源情况，在不一样网络带宽下能够灵活设置编码格式，取得不一样图像质量。5、此次设计系统是标准和开放，系统软件全部采取通用主流标准;如系统采取标准TCP/IP协议、接口标准通用等;适合生产厂区安保系统各个标准子系统集成。6、系统考虑了操作冗余、数据安全和远程鉴权等技术手段，保障系统安全运行和不受外部入侵，完善身份认证能力，确保系统稳定运行。7、方案采取实用标准，不追求高端设备堆砌，而是本着实用标准进行科学配置提议，以求达成最大技术性价比。1.6 系统架构1.6.1原有系统架构原有视频信号经过同轴视频电缆全部接入1#楼视频工控机1.6.2改造后系统结构图本系统视频传输系统采取网络作为视频传输手段。结合原有模拟监控系统，将原来模拟摄像机和新增加网络硬盘录像机连接，然后接入局域网，即可实现全部前端网络摄像机集中管理和实时监控。每栋大楼采取交换机接入网络硬盘录像机，前端视频工作站经过有线局域网络查看全部视频图像。第2章 系统配置2.1 硬盘录像机DH-DVR1604HG-S/N品牌：大华型号：DH-DVR1604HG-S/N产地：杭州技术参数：型号DH-DVR1604HG-S/N系统主处理器工业级嵌入式微控制器操作系统嵌入式LINUX操作系统视频参数图像编码标准H.264视频标准PAL（625线，50场/秒）监视图像质量PAL制，D1(704576)回放图像质量D1 25 fps图像控制图像质量可调，可变码流和固定码流可选双码流每个通道可设置双码流，辅码流设置最高分辨率不超出主码流图像移动侦测每画面可设置396(2218)个检测区域；可设置多级灵敏度，1-6档可调区域遮挡设置每路支持4个区域遮挡块音频参数编码标准G.711A语音对讲双向语音对讲功效录像管理录像方法手动录像、动态检测录像、定时录像、报警录像录像保留本机硬盘、网络录像速度D1 25 fps录像回放支持1、2、3、4、N路同时回放功效（N代表设备最高路数）备份方法支持硬盘、刻录机、U盘存放和备份视频视频输入16路BNC接口视频输出1路模拟视频BNC接口(1.0Vp-p, 75ohms) , 1路VGA输出，1路HDMI输出抓图功效支持JPEG抓图功效环通输出16路模拟视频BNC接口(1.0Vp-p, 75ohms)矩阵输出16选1视频矩阵输出，支持时间，通道OSD叠加音频音频输入4路线性音频输入音频输出1路线性音频输出报警报警输入4/8/16路报警输入、低电平有效，绿色接线柱接口报警输出6路告警输出，继电器触点(1A24VDC), NO、NC可编程、绿色接线柱接口其它网络1个RJ45接口, 10/100/1000M自适应通信标准485接口，支持半双工，绿色接线柱接口;标准232接口，DB9USB3个USB 2.0接口硬盘内部支持8个SATA硬盘eSATA支持独立eSATA接口电源220V10% 50Hz2% / 11010% 60Hz2%功耗25-40W(不含硬盘)工作温度055工作湿度10%90%尺 寸440mm* 460mm * 89 mm(2U高度)重 量5.5-6.0kg(不含硬盘)安装方法台式安装2.2 嵌入式数字高清解码器DH-NVS0404DH 产品特点 支持VGA,HDMI和TV辅助输出 最大支持28路D1或14路720P或7路1080P实时解码 支持真正全高清显示，支持1920x1080,1280x1024和1280x720三种显示器分辨率 支持TV辅助输出和解码轮询功效 支持主动解码和被动解码两种解码模式 支持远程录像文件解码输出 支持10M/100M/1000M自适应以太网接口 WEB GUI管理界面，可经过WEB页面轻松完成设置和控制 采取标准网络协议和标准压缩算法，在多种平台上轻松实现互联互通 标准1U机箱，美观大方产品参数型号DH-NVS0404DH系统主处理器高性能嵌入式处理器操作系统嵌入式 LINUX输入设备前面板按键，键盘控制快捷功效无硬件接口参数视频标准MPEG4/H.264音频标准PCM/G711解码能力7路1080P或28路D1解码显示分辨率1080P/720P/D1/HD1/2CIF/CIF/QCIF视频帧率PAL：125帧/秒；NTSC：130帧/秒码流类型复合流，视频流视频输出路数4路视频输出接口VGA,HDMI和TV辅助输出音频输出路数4路音频输出接口BNC(电平200-3000 mv，阻抗5K)语音对讲BNC(电平2Vrms，输出阻抗10k ohms)；报警输入16路报警输出8路继电器输出(30VDC 2A，125VAC 1A联动输出)通讯接口1个RJ45 10/100/1000M自适应以太网接口辅助接口RS232标准232接口，DB9USB接口1个USB 2.0接口RS4851个485接口环境供电电源适配器供电模式DC12V功耗13W工作温度0+55工作湿度10%90%2.3 多功效图像集中管理软件DSS-B 2.0一、操作员用户端1、实时监控功效：支持1/4/6/8/9/13/16/20/25/36多分屏画面显示支持用户端抓图支持用户端当地录像支持实时监视流畅/实时模式切换支持音频监听开关支持从设备树上拖动摄像头到视频窗口打开一个画面支持拖动设备或组织节点打开其所属全部通道支持关闭目前窗口/关闭摄像头/关闭全部窗口操作支持目前监视保留为任务支持目前监视计划任务发送到电视墙支持鼠标模拟键盘摇杆2、监控任务/计划：支持监视任务/计划创建、编辑、修改支持按计划实施任务支持暂停/恢复计划/任务支持计划任务导入、导出支持程序开启自动实施计划/任务3、录像回放：支持录像查询/回放支持以前端设备/中心平台，查询一天录像，提供图像化和列表两种方法显示查询结果4、报警配置：支持报警预案配置、修改、删除支持同时6条报警预案配置和自动实施支持单个报警预案配置5、当地设置：支持语言显示，可显示目前版本语言支持当地设置支持密码修改支持系统退出6、设备树：支持按组织结构、IP地址、名称显示设备列表（按IP或名称显示设备树，不显示解码器节点）支持按组织结构显示设备报警输出列表7、云台控制：支持云台控制锁定功效支持鼠标模拟云台控制方向键（视频窗口上右键菜单也提供此操作）8、画面分割：支持1/4/6/8/9/13/16/20/25/36画面分割支持全屏切换功效9、电子地图：支持多级地图支持报警时，地图节点闪烁提醒支持右键菜单提供即时布撤防功效支持双击节点打开监视二、管理员用户端（基层）1、用户管理：支持管理员用户添加、编辑、删除支持操作员用户添加、编辑、删除支持用户权限设定（用户必需属于某个或多个权限组）2、权限组管理：支持单位管理员权限组支持单位操作员组3、组织结构管理：支持添加、修改、删除组织节点支持配置各个单位上下级层次结构4、设备管理：支持添加、修改、删除设备支持远程配置支持启用/禁用设备报警输入和输出通道5、存放计划管理：支持添加、删除、修改中心存放计划支持全天录像、按日期录像、按星期录像支持启用/禁用存放计划6、电子地图：支持地图增加支持配置地图上下级层次结构支持在地图上放置摄像头或报警节点7、报警联动管理：支持添加、删除、修改报警联动策略支持一个报警源能够联动其它设备通道录像支持报警预录功效（前端设备必需要有硬盘备份）支持策略生效时间段设置8、解码器管理：支持添加、修改、删除解码器支持多个解码器类型（类型为NVD和SNVD）9、常规设置：支持CMS服务器地址和端口支持设备自动编号支持强制I帧支持日志保留时间支持报警信息保留时间支持DDNS设置（使用到才配置）支持Web服务内网和外网地址（用到外网映射情况下，才需要配置外网地址）三、管理员用户端（上级）1、用户管理：支持管理员用户添加、编辑、删除支持操作员用户添加、编辑、删除支持用户权限设定（用户必需属于某个或多个权限组）2、权限组管理：支持单位管理员权限组 1) 支持权限设定支持单位操作员组 1) 支持等级控制（用于云台控制权抢夺或协商）2) 支持可选择单位操作员对设备控制权限（设备控制权限包含监视、回放、云台、报警输入、报警输出、通道直连、解码器输出权限）3、组织结构管理：支持显示其下级域组织结构层次关系只能够修改根节点名称4、电子地图：支持地图增加支持配置地图上下级层次结构支持在地图上放置摄像头或报警节点5、解码器管理：支持添加、修改、删除解码器支持多个解码器类型（类型为NVD和SNVD）6、常规设置支持CMS服务器地址和端口支持日志保留时间支持Web服务内网和外网地址（用到外网映射情况下，才需要配置外网地址）2.4 球形摄像机品牌：三星型号：SCC-C7413P产地：天津技术参数：成像器件：1/4 SONY 410K/470K光学变焦：30倍光学内置镜头： F=3.3mm-99.0mm可视角度水平：APPR: 58 度( 广角) to 2.22度(最远)垂直：APPR:44.8度(广角) to 1.68度(最远)水平分辨率：600TVL(彩色)，600TVL(黑白)最低照度0.001 Lux (F1.2, 15 IRE, 感光度 x512, 彩色)0.0001 Lux (F1.2, 15 IRE, 感光度x512, 黑白)水平/垂直旋转速度0.1度/秒- 360度/秒水平/垂直旋转范围水平：360度自由旋转，垂直：180度自由旋转自动扫描速度1-239阶可设预制位停留时间1-60秒可设预制位239个预制位巡视组16组，每组16个预制位风扇和加热器风扇和加热器可自动开启定位精度+/- 0.1度警报输入拥有巡视/预制位自动触发功效4输入1输出按百分比变倍扫描速度有（16级）通讯协议Pelco-D,Pelco-P,EVF等多个协议手动水平/垂直扫描速度水平：0.1度-360度/秒，垂直：0.1度-360度/秒防水等级IP66电源AC24V功耗18W,使用加热器为：70W工作温度-40度 + 60度2.5 枪式摄像机 品牌：三星型号：SCC-B2037P产地：天津水平分辨率600TVLINE最低照度彩色0.12LUX,黑白0.012LUX电子快门1/50-1/12,000sec自动白平衡有自动增益有信噪比大于50DbIP65标准有镜头3.6mm/4mm/8mm/12mm电源DC12V工作温度-2050第3章 设备清单
