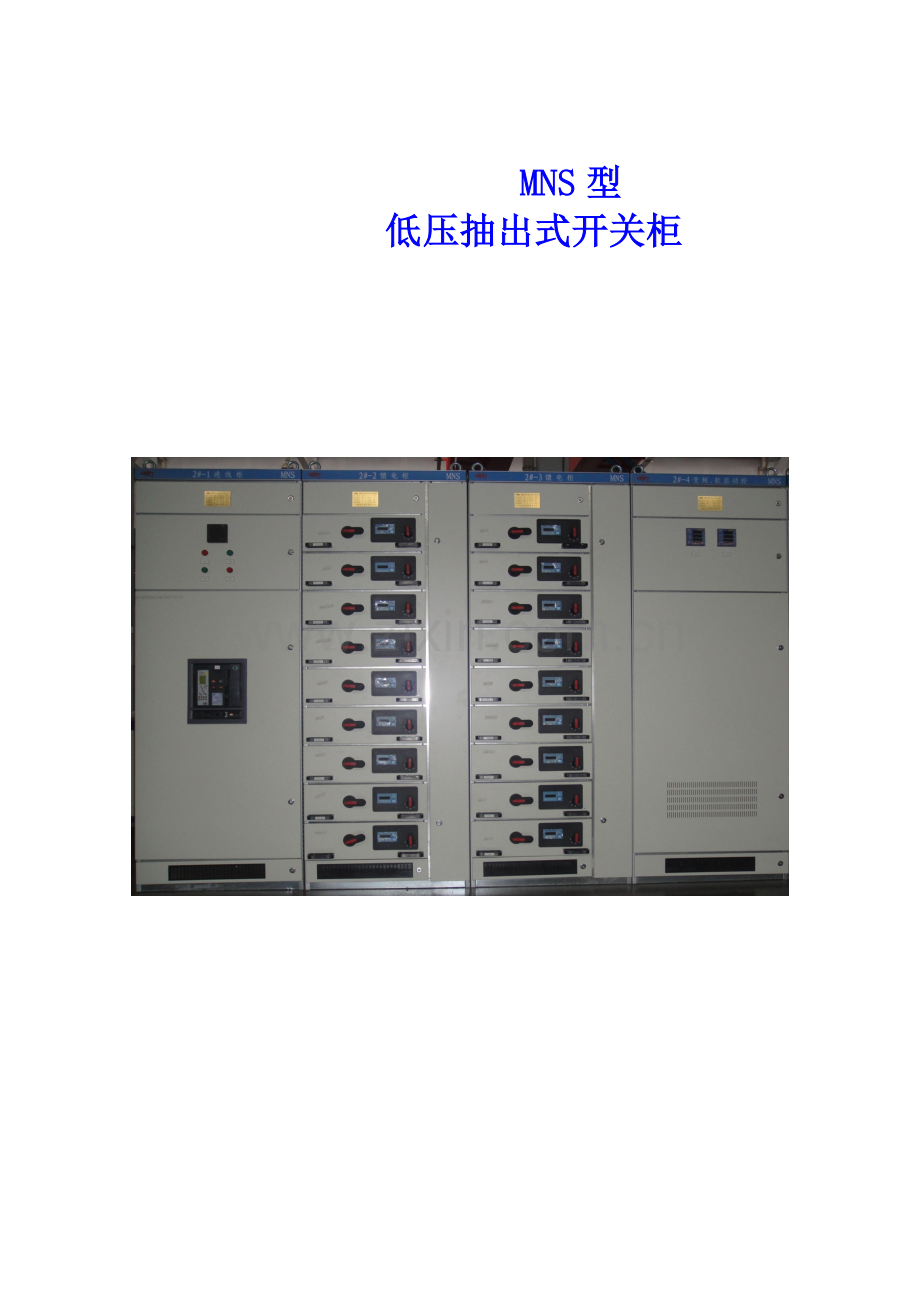

MNS型
低压抽出式开关柜

一、概述
MNS型低压抽出式开关柜是由模块化组件组装而成组合型抽出式低压开关柜（如下简称装置）。本装置合用于发电厂、变电站、石油化工、冶金轧钢、轻工纺织等厂矿公司和住宅社区，高层建筑等场合，作为交流50～60Hz、额定工作电压660V及如下低压配电系统动力、配电和电动机控制中心、电容补偿等电能转换、分派与控制之用。
在大单机容量发电厂、大规模石化等行业低压动力控制中心和电动机控制中心等电力使用场合时，能满足与计算机接口特殊需要
装置是依照电力部门、广大电力顾客及设计部门规定，为满足不断发展电力市场对增容、计算机接口、动力集中控制、以便安装维修、缩短事故解决时间等需要，本着安全、经济、合理、可靠原则设计新型低压抽出式开关柜。产品具备分断，接通能力高、动热稳定性好、电气方案灵活、组合以便、系列性实用性强、构造新颖、防护级别高等特点，可以作为新型低压抽出式开关柜供顾客选用。
本装置符合IEC439、VDE660第5某些 和GB7251.1-《低压成套开关设备和控制设备》国标，JB/T9661-1999《低压抽出式成套开关设备》专业原则。

二、产品型号及含义

M N S

Z-智能化产品

N-四极产品

P1-单台断路器
P2-二台断路器
P3-三台断路器
类别 MH-MCC后出线，MC-MCC侧出线
M3-MCC(3×630A以上)后出线
M4-MCC(3×630A以上)侧出线

基本类型
A-原则型，B-经济型，C-高防护级别型

水平母线额定电流代号或设计序号
1-水平母线额定电流≤2500A
2-水平母线额定电流≤4000A
3-水平母线额定电流≤5000A
低压抽出式开关柜

三、产品特点
MNS系统与老式产品相比，具备更多优越性，其技术水平达到九十年代国际先进水平。
● 设计紧凑：以较小空间容纳较多功能单元；
● 构造通用性强，组装灵活：采用25mm模数设计，以便柜内空间分割及抽屉加深也许，能满足各种构造形式、防护级别及使用环境规定；
● 采用原则模块设计：分别可构成保护、操作、转换、控制、调节、测定、批示等原则单元，顾客可依照需要任意选用组装。以200余种组装件可以构成不同方案框架构造和抽屉单元。
● 安全性：采用高强度阻燃型工程塑料组件，有效加强防护安全性能；
● 技术性能高：重要参数达到国际技术水平；
● 压缩场地：三化限度高，可大大压缩储存和运送预制件场地，能充分运用配电室空间；
● 装配以便：不需要特殊复杂工具。

四、正常使用环境条件
● 周边空气温度不高于＋40℃，不低于－5℃，并且24h内其平均温度不高于＋35℃；
● 大气条件：空气清洁，相对湿度在最高温度为＋40℃时不超过50%，在较低温度时容许有较高相对湿度，例如＋20℃时为90%，但为考虑到温度变化，有也许会偶尔地产生适度凝露；
● 海拔高度不超过m；
● 本装置适应于如下温度运送和储存过程：－25℃至＋55℃范畴之间，在短时间内(不超过24h)可达到＋70℃，在这些极限温度下装置不应遭受到任何不可恢复损伤，并且在正常条件下应能正常工作；
● 如果上述使用条件不能满足时，应由顾客和制造厂协商解决；
● 当本装置使用于海上石油钻井平台和核电站时，应另行订立技术合同。

五、基本参数
● 电气性能
a．额定绝缘电压 660V
b．额定工作电压 660V
c．主母线最大工作电流 380V 5000A
d．主母线短时(1s)耐受电流 80kA （有效值）
e．主母线额定峰值耐受电流 176kA （最大值）
f．配电母线(垂直母线)最大工作电流 1000A
g．配电母线(垂直母线)短时峰值电流 105kA
h．频率：50/60Hz
● 防护级别：IP40 (注：高出IP40防护级别，请与我公司协商)

六、开关柜类型
● 动力配电中心柜（PC）
采用MT、E、CW1、RMW1系列等断路器
● 电动机控制中心柜（MCC）
由大小抽屉组装而成，各回路主开关采用高分断塑壳断路器或旋转式带熔断器负荷开关。
● 功率因数自动补偿柜

七、柜体构造
开关柜柜体框架构造4000A（涉及4000A）如下是由C型（KB型）型材装配构成，5000A是由KF型材装配构成。型材安装孔是以E=25mm 为模数钢板弯制而成。所有柜架及内层隔板都作镀锌钝化解决。四周门板、侧板则作静电粉末涂覆。

八、柜体分区设计
● 动力配电中心柜（PC）
a．(PC)柜内割提成四个隔室：
母线隔室：在柜上部或后部
功能单元隔室：在柜前中部
电缆隔室：在柜后下部或柜前右部
控制回路隔室：在柜前上部
b．分隔办法：
电缆隔室与功能单元之间用钢板分隔
控制回路隔室与功能单元隔室之间用钢板分隔
主电路与辅助电路之间设计成分隔构造，仪表、信号灯和按钮等构成辅助电路单元，均安装于仪表板上。
● 抽出式电动机控制中心和小电流动力配电中心（MCC）：
抽出式MCC柜内提成三个隔室，即柜体上部或后部母线隔室、柜体前部功能单元隔室、柜体后部或柜前右部电缆隔室。母线隔室与功能单元隔室之间用阻燃型发泡塑料制成功能板分隔。
● MCC（电动机控制中心）抽屉分为如下5 种（均为外形尺寸）：
8E/4： 高200×宽150×深400
8E/2： 高200×宽300×深400
8E： 高200×宽600×深400
16E： 高400×宽600×深400
24E： 高600×宽600×深400

九、母线系统
开关柜可配备二组主母线，安装在开关柜后部母线室，二组母线可分别安装在柜后上部或下部。依照进线需要，上下二组母线可分别采用不同或相似截面材料，两者既可单独供电，也可并联供电，也可用作后备电源。
配电母线（垂直母线）组装在阻燃型塑料功能板中，既可防止电弧引起放电，又能防止人体接触，该构造通过特殊联接件与主母线联接。
支持三相和三相五线供电，中性母线和中性保护母线平行地安装在功能单元隔室下部和垂直安装在电缆室中，N 线与PE线之间如果用绝缘子相隔，则N 线与PE 线分别使用，两者之间如用导体短接，即成PEN 线。

十、保护接地系统
装置保护电路由单独装设并贯穿于整个排列长度PEN线（或PE＋N线）和可导电构造件二某些构成。框架构造件所有采用自攻螺钉连接，具备较高接地可靠性。
装置中金属构造件，除外表门和封板外，别的都通过镀锌解决，在构造件连接处，都通过精心设计，使其能通过一定短路电流。

十一、辅助电路电缆槽
在功能单元隔室顶部装有辅助电路电缆槽，槽内可安放柜间连接线和公用电源线。

十二、安全保护系统
每柜设有一块或一组阻燃型塑料功能板，安装在主母线室与电器室之间，其作用为有效防止开关元件因故障引进飞弧与母线之间短路导致事故。
上下层抽屉之间有带通风孔镀锌金属底板相隔离，较小8E/4、8E/2 抽屉其构造材料均为阻燃型工程塑料件，故相邻回路之间有较强绝缘隔离作用。
柜内采用了各种塑料组件以支撑带电某些，这些组件均是不含卤素，并具备CTI300 级别以上防漏电性能。

十三、抽屉类型

● 有五种原则尺寸，都是以8E（200mm）高度为基准：
a．8E/4：在8E 高度空间组装4 个抽屉单元。
b．8E/2：在8E 高度空间组装2 个抽屉单元。
c．8E：在8E 高度空间组装1 个抽屉单元。
d．16E：在16E（400 mm）高度空间组装1 个抽屉单元。
e．24E：在24E（600 mm）高度空间组装1 个抽屉单元。
五种抽屉单元可在一种柜体中作单一组装，也可作混合组装，一种柜体中作单一组装最多容纳抽屉单元数见下表：
抽屉型式
8E/4
8E/2
8E
16E
24E
最多容纳单元数
36
18
9
4
3

十四、抽屉电气及机械联锁

抽屉单元有可靠机械联锁装置，通过操作手柄控制，具备明显精确合闸、实验、抽出和隔
离等位置。操作机械功能见下图2、图3。
为加强安全防范，操作手柄定位后可加上挂锁，最多可加三把锁。
抽屉单元到位后必要严格按照图2、图3所列操作开关功能及其位置动作，强行操作易损坏构造件，请顾客使用时注意。
操作开关功能示意图见图2、图3.

□ 8E/4 和8E/2 抽屉开关操作手柄位置图

□ 8E、12E、16E、24E抽屉开关操作手柄位置图

十五、一次方案排列组合

● 基本功能单元高度为8E(E=25mm)，功能单元隔室总高度为72E。
● 在同一台装置中，功能单元普通排列规律是：小功能单元在上，大功能单元在下。
● 8E/4 抽屉为4 个构成一种8E 安装单元，8E/2 抽屉为2 个构成一种8E 安装单元，或2 个8E/4 抽屉和一种8E/2 抽屉构成一种8E 安装单元。
● 方案中所画电流互感器为方案中最多安装数量（方案01～19，21～39 中，可增长一只电流互感器，用于无功功率补偿回路），在实际使用中，可按系统需要而减少或不装。
● 装置深度有600mm（MCC单面操作柜）和1000mm（PC和MCC双面操作柜）二种，推荐PC 和MCC 分开排列使用。当使用分断式功能板时，可容许PC 和MCC 混合装配在同一台柜中。

十六、MNS1A系列（原则型）N典型特性描述表

型号/柜名称
特性描述
MNS-P1-N受电柜

柜体尺寸：2200×600×800（1000）（高×宽×深）；
采用KB构造，防护级别最大可达到IP40；
一台断路器。
MNS-P2-N
PC馈电柜
侧出线
柜体尺寸：2200×1000×800（1000）（高×宽×深）；
采用KB构造，防护级别最大可到IP40；
二台断路器。
MNS-P3-N
PC馈电柜
侧出线
柜体尺寸：2200×1000×800（1000）（高×宽×深）；
采用KB构造，防护级别最大可达到IP40；
三台断路器。
MNS-MC-N
MCC控制/ 馈电柜 侧出线

柜体尺寸：2200×1000×800（1000）（高×宽×深）；
采用KB构造，防护级别最大可达到IP40；
原则功能单元模数高度：8E（E=25mm，8E=200mm）；
功能单元区间1800mm；
垂直母线额定电流：800A，1500A；极限分断：35kA
采用矩形6×60mm或6×60×40mm铜排；
如采用经济型MNSS1B，垂直母线某些更换为母线夹系统；
母线夹系统采用矩形母线，规格：6×60、6×80、6×100mm；
最大回路数：36个，图样回路数：9个
8E/4，4个In=50A(63A)；
8E/2，2个In=63A(100A)；
8E，2个In≤250A；
16E，1个In≤400A；
24E，1个In=630A；
功能单元进线用一字形插件，出线用田字形插件，
二次采用16线，支持到32线；
支持三极、四级混装；
支持一进一出和一进二出混装；
功能单元名义尺寸：宽×深 = 550×400mm；
功能单元外门扣式构造设计；
垂直母线通道采用功能板；
分散系数：0.6～0.8.。

十七、MNS2A系列（原则型）N典型特性描述表
型号/柜名称
特性描述
MNS2A-P1-N
受电柜

柜体尺寸：2200×1000×1000（高×宽×深），外扣门式构造；
采用KB构造，防护级别最大可到IP40；
水平母线：后上置，In=4000A，每相由3根10×100母排构成；极限分断：80kA；
断路器：抽出式，一台，In=4000A，整定电流：3200A。
MNSS2A-P2-N PC馈电柜
侧出线

柜体尺寸：2200×1000×1000（高×宽×深），外扣门式构造；；
采用KB构造，防护级别最大可到IP40；
垂直母线：侧置，额定电流2500A；极限分断：80kA；
断路器：抽出式，二台，分散系数：0.8，其中：In=1600A，一台，In=1000A，一台。
MNS2A-P3-N
PC馈电柜
侧出线

柜体尺寸：2200×1000×1000（高×宽×深），外扣门式构造；；
采用KB构造，防护级别最大可到IP40；
垂直母线：侧置，额定电流3150A；极限分断：80kA；
断路器：抽出式，三台，分散系数：0.8，其中：In=1600A，一台，In=1000A，一台，In=630A，一台，
MNS2A-MC-N MC控制 / 馈电柜 侧出线

柜体尺寸：2200×1000×1000（800）（高×宽×深）；
采用KB构造，防护级别最大可达到IP40；
原则功能单元模数高度：8E（E=25mm，8E=200mm）；
功能单元区间1800mm；
垂直母线额定电流：800A，1500A；极限分断：50kA
采用功能板；采用L型铜排；
如采用经济型MNSS2B，垂直母线某些更换为母线夹系统；
母线夹系统采用矩形母线，规格：6×60、6×80、6×100mm；
最大回路数：36个，图样回路数：10个
8E/4，4个In≤50A；
8E/2，2个In≤100A；
8E，2个In≤250A；
16E，1个In≤400A；
24E，1个In≤630A；
功能单元进线用一字形插件，出线用田字形插件，
二次采用16线，支持到32线；
支持三极、四级混装；
支持一进一出和一进二出混装；
功能单元名义尺寸：宽×深 = 550×400mm；
功能单元外门扣式构造设计；
分散系数：0.6～0.8。

十八、MNS3A系列（原则型）N典型特性描述表
型号/柜名称
特性描述
MNS3A-P1-N
受电柜

柜体尺寸：2200×1000×1000（高×宽×深），外扣门式构造；
采用KF4构造，防护级别最大可到IP40；
水平母线：后置，In=5000A，每相由4根10×100母排构成；极限分断：100kA；
断路器：抽出式，一台，In=5000A
MNS3A-P2-N
PC馈电柜
侧出线

柜体尺寸：2200×1000×1000（高×宽×深），外扣门式构造；；
采用KF4构造，防护级别最大可到IP40；
垂直母线：后置，In=2500A；极限分断：80kA
断路器：抽出式，二台，分散系数：0.7～0.8，其中：In=1600A，一台，In=1000A，一台。
MNS3A-P3-N
PC馈电柜
侧出线
柜体尺寸：2200×1000×1000（高×宽×深），外扣门式构造；；
采用KF4构造，防护级别最大可到IP40；
垂直母线：后置，In=3150A；极限分断：80kA；
断路器：抽出式，三台，分散系数：0.7～0.8，其中：In=1600A，一台，In=1000A，一台，In=630A，一台，
MNS3A-MC-N MCC 控制/馈电柜 侧出线

柜体尺寸：2200×1000×1000（高×宽×深）；
采用KF4构造，防护级别最大可到IP40；
原则功能单元模数高度：8E（E=25mm，8E=200mm）；
功能单元区间1800mm；
垂直母线最大额定电流：800A，1500A；极限分断：50kA
采用功能板；采用矩形6×60或L型6×60×40mm铜排；
如采用经济型MNSS3B，垂直母线某些更换为母线夹系统；
母线夹系统采用矩形母线，规格：6×60、6×80、6×100mm；
最大回路数：36个，图样回路数：10个
8E/4，4个In≤50A；
8E/2，2个In≤100A；
8E，2个In≤250A；
16E，1个In≤400A；
24E，1个In≤630A；
功能单元进线用一字形插件，出线用田字形插件，
二次采用16线，支持到32线；
支持三极、四级混装；
支持一进一出和一进二出混装；
功能单元名义尺寸：宽×深 = 500×450mm；
功能单元外门扣式构造设计；
分散系数：0.6～0.8。

十九、安装、使用、维修

● 装置外形尺寸见图4，图5，安装参照图见图5、图6。
● 当装置运抵目地后，一方面应检查包装箱与否完整，若装置不及时安装，应存储在干燥清洁之处。
● 装置推荐为离墙安装，也可以靠墙安装。安装基本平面规定平整，基本槽钢水平误差为不不不大于1/1000，总长偏差不不不大于3mm。
● 所有导电某些螺栓固定方式推荐使用8.8 级和张紧垫圈，其旋紧力矩推荐值见下表：

螺栓规格
旋紧力柜（Nm）
M6
9.5
M8
25
M10
45
M12
80
M16
200

● MCC 方案附件供应二种规格电缆头护套，和一定数量二次回路用铜接头（为适应铜接头冷压接，二次电缆推荐使用多芯软线）。
● 接好电缆后，装置低部应封闭，以防止小动物爬入柜内导致短路事故。
● 装置在安装或调节后，在投入运营前，需进行下列各项检查和实验：
a．检查装置内安装电器设备和控制接线与否符合工厂图纸规定。
b．手动操作各种开关，应操动灵活，无异常和卡滞现象。
c．检查机械联锁机构，电气联锁装置动作与否对的可靠，应符合系统规定。
d．检查主电路和控制回路绝缘电阻与否符合规定规定。
e．检查装置内所安装电气设备接触与否良好，与否符合该电路自身技术条件。
f．检查装置内部有无异物及各部件安装螺钉与否有松动现象。
● 抽出式MCC 操作须知
a．抽屉底部应对的插入导向件后，才干向柜内推动，否则将会发生损坏抽屉或拉不出等不良现象。
b．8E/4 和8E/2 抽屉面板上符号标志和作用见图2，图中从分断位置“0”到工作位置“1”箭头表达为：先将操作手柄向里推动后再将手柄从“0”旋转到“1”即可，返回时不须推动，只要将手柄“1”旋向“0”，放手后，手柄自动弹出。
c．8E~24E 抽屉面板上符合标志和作用见图3，当手柄到达工作位置“ ？ ”时，机构对主开关解除机械闭锁，这时主开关可以合闸和分闸操作。但是，当主开关合闸后，联琐机构手柄就不能操作。
在符合标志右下角门上有一塑料小盖，这是门解锁机构，操作过程如下：当抽屉在工作位置时，如果要开门，则先将小盖拔出，然后用螺丝刀插入孔内向下移动锁扣即可开门，开门后务必将塑料小盖盖上，否则将破坏原有防护级别。

二十、装置运送和存储

● 装置不许倾翻和遭受激烈震动。
● 装置在拆箱后吊装时应使用运送角板，二根钢丝绳夹角应≤120°。如用铲车、棍或撬棒，均不容许直接在装置底架上进行。
● 装置在安装就位时如要小距离移动位置，则可在底架四角上撬动。
● 在装置内不许随意拆卸电器产品和零部件。
● 应防止雨淋受潮，环境温度应符合本样本关于规定。

二十一、产品成套性
开关柜附有装箱单，产品合格证，产品使用阐明书，及必要图纸。随机附件涉及门钥匙以及依照配套清单所提供备品备件等。

二十二、订货须知
订货时顾客应提供下列资料：
● 主电路方案号系统图；
● 原理图或原理接线图；
● 每柜所装电器设备详细规格及数量，并填写订货规范书；
● 开关柜排列及组合图，平面布置图。
