机房综合项目工程深化设计专项方案.docx

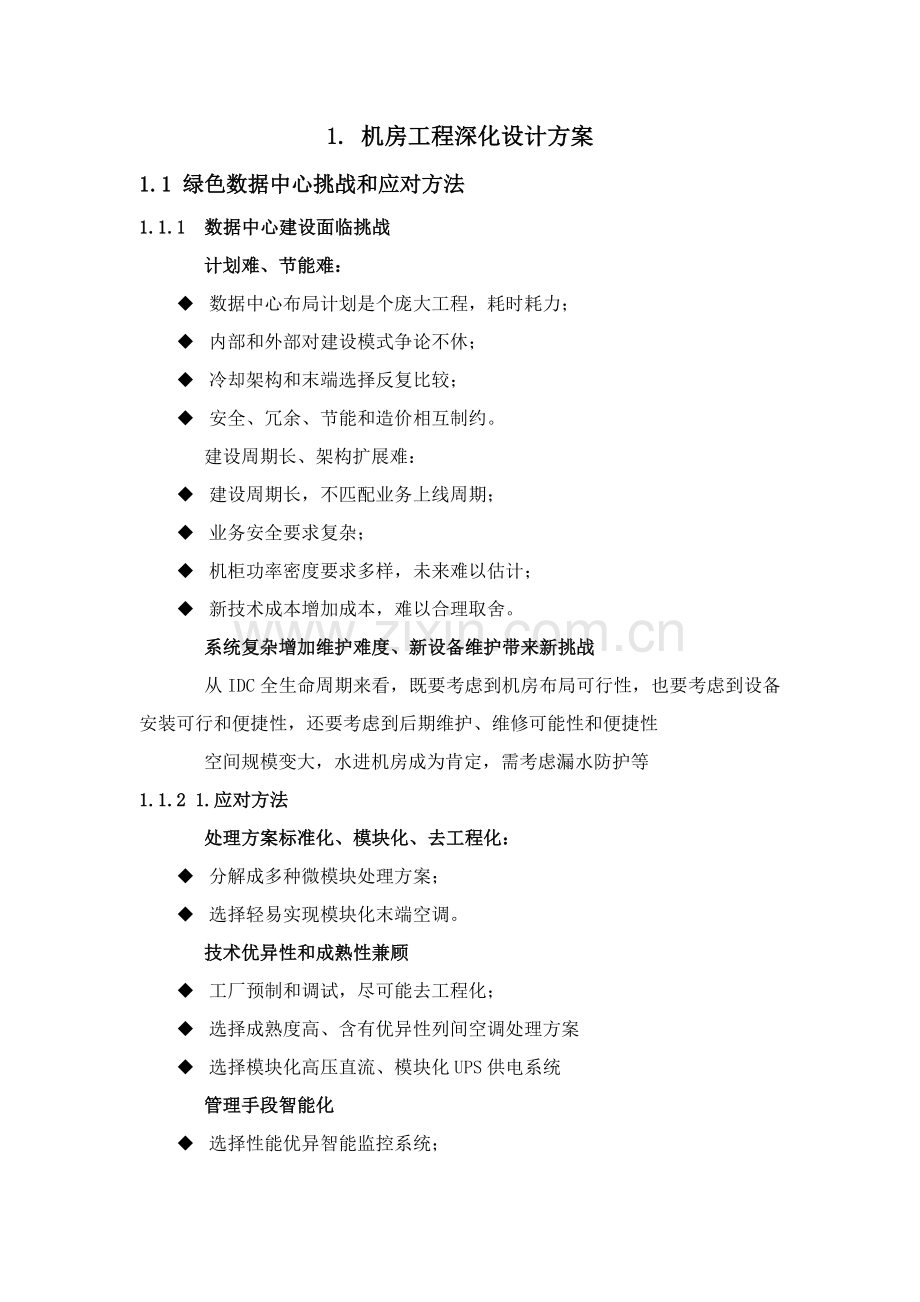

1. 机房工程深化设计方案1.1 绿色数据中心挑战和应对方法1.1.1 数据中心建设面临挑战计划难、节能难：u 数据中心布局计划是个庞大工程，耗时耗力；u 内部和外部对建设模式争论不休；u 冷却架构和末端选择反复比较；u 安全、冗余、节能和造价相互制约。建设周期长、架构扩展难：u 建设周期长，不匹配业务上线周期；u 业务安全要求复杂；u 机柜功率密度要求多样，未来难以估计；u 新技术成本增加成本，难以合理取舍。系统复杂增加维护难度、新设备维护带来新挑战u从IDC全生命周期来看，既要考虑到机房布局可行性，也要考虑到设备安装可行和便捷性，还要考虑到后期维护、维修可能性和便捷性u空间规模变大，水进机房成为肯定，需考虑漏水防护等1.1.2 1.应对方法处理方案标准化、模块化、去工程化：u 分解成多种微模块处理方案；u 选择轻易实现模块化末端空调。技术优异性和成熟性兼顾u 工厂预制和调试，尽可能去工程化；u 选择成熟度高、含有优异性列间空调处理方案u 选择模块化高压直流、模块化UPS供电系统管理手段智能化u 选择性能优异智能监控系统；u 防水工程和漏水检测相结合；u 空调群控和运行优化。1.2 项目背景及需求分析1.2.1 项目背景本方案针对青海省第五人民医院新建数据中心机房方案进行设计描述，根据计划，建设统一数据中心，实现纵向和横向之间数据交换和共享，满足业务系统信息化需要。本项目计划机房建设面积约192平米。建设整体目标是：设计优异、功效完备、可实施信息化硬件支撑平台，对业务提供有力支撑，满足未来35年发展需求，为了满足云计算和虚拟化需求，提升数据中心工作效率，本项目采取模块化数据中心，采取一体化集成处理方案，集成数据中心机柜系统、供配电系统、制冷系统、机房管理系统、防雷接地系统、综合布线系统，有效满足用户在云时代数据中心高效可靠，快速灵活和智能管理需求，本项目包含机房建设具体包含：1)制冷系统；2)供配电系统；3)服务器机柜；4）封闭冷池系统；5)监控系统；6)防雷接地系统；7）新排风系统8）气体消防系统9）装饰装修工程1.2.2 需求分析建筑条件：机房在地上四层，建筑面积约192平米。层高为6米，机房承重为1000kg/m2。机房设计应依据上述建筑条件和机房承关键求，对对应区域做结构加固处理。水文气象条件：西宁市地处高原地域，属半干旱大陆性高原气候，其特点是冬季严寒，夏季清凉，干燥多风，降水量少，蒸发量大，尽夜温差大，太阳辐射强。据青海气象台观察资料：年平均气温5.7，一月平均气温-8.2，七月平均气温17.2，历年极端最低气温-26.6，历年极端最高气温38.7，日气温改变幅度15-20。年平均降水量367.5mm，降水多集中在7、8、9 三个月，占整年降水量57.6%，年最大量541.2mm，年平均蒸发量1748.6mm，蒸发量为降水量4.76 倍。历年最大积雪18cm，基础雪压0.20kN/m2。整年主导风向为东南风，年平均风速2.0m/s，最大瞬时15.7m/s，基础风压0.35kN/m2。历年平均气压775.2 毫巴，平均日照时数2753.5 小时，日照百分率62.8%，历年最高相对湿度79%，平均相对湿度55%，多年平均无霜期138 天。机房等级：新数据中心机房是以后数据通讯、数据存放、系统管理中心，作为数据处理基础关键平台，必需确保其含有高可靠性，优异性和绿色节能等特点，达成国家标准B 级机房要求。机房容量：机房计划建设2个微模块，累计38个IT机柜，当期建设1个微模块，机房IT机柜设计容量应大于19个42U标准机柜。供电和UPS：采取2路市电+电池供电模式，设计方案需要考虑怎样优化利用现有供电条件，达成国家标准B级机房要求。机柜功率密度和制冷：单IT机柜平均功率密度5KW，制冷需满足上述功率密度要求，并采取高效制冷技术，满足绿色机房要求。机房装饰装修：本着轻装修重实用标准进行地面、墙面装修，地面做防静电处理，建设防雷接地系统。1.3 设计标准和依据1.3.1 设计依据电子信息系统机房设计规范（GB50174-）电子信息系统机房施工及验收规范（GB50462-）电子计算机场地通用规范（GB2887-）电子计算机场地安全要求（GB9361-）建筑内部装修设计防火规范（GB50222-95）综合布线系统工程设计规范(GB/T50311-)电信专用房屋设计规范（YD/T 5003-）通信中心机房环境条件要求（YD/T1821-）低压配电设计规范（GB 50054-）民用建筑电气设计规范（JGJ-16-）建筑给水排水设计规范（GB50015-）建筑设计防火规范（GBJ50016）通信局（站）电源系统总技术要求（YD/T 1051-）通信电源设计安装设计规范（YD/T 5040-）通信局（站）防雷和接地工程设计规范（GB 50689-）通信电源集中监控系统工程设计规范（YD/T5027-）通信用配电设备（YD/T 585- ）通信电源用阻燃耐火软电缆（YD/T 1173-）电信设备安装抗震设计规范（YD5059-）建筑灭火器配置设计规范（GB50140-）给水排水管道工程施工及验收规范（GB50013-）气体灭火系统设计规范（GB50370-）民用建筑供暖通风和空气调整设计规范（GB50736-） 公共建筑节能设计标准(GB50189-)建筑照明设计标准（GB50034-）智能建筑设计标准（GB/T50314-）火灾自动报警系统设计规范(GB50116-)建筑物电子信息系统防雷技术规范（GB50343）安全防范工程技术规范（GB50348）视频安防监控系统工程设计规范（GB50395-）出入口控制系统工程设计规范（GB50396-）通风和空调工程施工及验收规范（GB50243-）建筑装饰工程施工及验收规范（GB50210-）建筑防腐蚀工程施工及验收规范（GB50212-）智能建筑工程质量验收规范（GB50339-）建筑电气工程施工质量及验收规范（GB50303-）建设项目工程总承包管理规范（GB/TS0358-）建筑施工安全检验标准（JGJ59-）电信设备抗地震性能检测规范（YD 5083-）通信用电源设备抗地震性能检测规范（YD 5096-）单元式空气调整机(GB/T 17758-)计算机和数据处理机房用单元式空气调整机（GB/T19413-）其它现行多种相关国颁、部颁、通信管理局颁发规程、规范、技术标准等。青海省第五人民医院整体迁建项目建筑智能化工程招标文件及招标图纸1.3.2 设计标准数据中心机房设计必需满足目前各项需求应用，又面向未来快速增加发展需求，所以必需是高质量、高安全、可靠灵活、开放。我们在进行设计时，遵照了以下几条标准： 优异性和实用性 采取优异技术和设备，满足目前需求，兼顾未来业务需求，尽可能采取最优异技术、设备和材料，以适应高速数据传输需要，使整个系统在一段时期内保持技术优异性，并含有良好发展潜力，以适应未来信息产业业务发展和技术升级需求。可行性 以现有成熟系统技术产品为对象设计，同时考虑建设方特定需求及周围信息环境现实状况技术发展趋势，使设计方案现实可行。可靠性 为确保各项业务应用，整个机房必需含有高可靠性。要对数据中心机房布局、结构设计、设备选型、日常维护等各个方面进行高可靠性设计和建设。在关键设备采取备份、冗余等可靠技术基础上，采取相关软件技术提供较强管理机制、控制手段和事故监控和安全保密技术方法提升整个系统可靠性。标准化、开放性 标准化、开放性是现代技术发展及应用必需基础；所以，设计中应遵照国际标准和国家颁布相关标准，包含多种建筑、机房设计标准，电力电气保障标准，空调、消防设计标准和计算机局域网、广域网标准，坚持统一规范标准，以保障投资者长远利益并便于以后使用和维护。其中应用软件亦应采取商品化通用软件，降低二次开发工作量及投资。 可扩充性 系统设计应在满足现阶段应用需要情况下，应充足考虑分期投资建设或系统扩容；技术发展及应用需求发展而引发系统产品更新换代等多种可能性；满足扩充，升级和更新要求。 方便易用性 工程建设，是以满足大家应用需要为目标；所以必需考虑便利于以不一样文化层次、多种年纪用户使用要求；系统及功效配置以能够为用户提供方便、实用、舒适为基准，其使用应简便易学；并便于以后维护及管理。 可管理性伴随业务不停发展，管理任务肯定会日益繁重。在数据中心机房设计中，必需建立一套全方面、完善机房管理和监控系统。所选择设备应含有智能化，可管理功效，同时采取优异管理监控系统设备及软件，实现集中管理监控、实时监控、监测设备运行情况，实时灯光、语音报警、实时事件统计，简化机房管理人员维护工作，从而为数据中心机房安全、可靠运行提供最有力保障。1.4 BM方案设计1.4.1 机房工艺部署机房内设备工艺部署采取艾特网能iBlock BM整体机房处理方案，部署一套BM封闭冷池微模块。微模块包含42U标准服务器机柜19台，1台网络布线柜，列间35KW风冷空调3台，智能一体化配电柜1台，冷通道封闭组件1套。本项目配置模块化120KVA UPS 1台，满载后备1h，分两组，UPS和后备电池放置于单独UPS间。 本项目机房布局示意图图2-1所表示：BM模块化机房布局图以下1.4.2 方案配置u 供配电方案UPS配置服务器负载：19台机柜，单机柜设计功率密度5KW，总负载95kW。考虑到数据中心设备分期投入需求，选择模块化UPS。配置120kVA模块化UPS，配置2个40kVA功率模块，满足供电需求，提议再增配一个功率模块，组成2+1冗余配置，提升系统可靠性。UPS主机框选择艾特网能祁连UM-1200TAL-F，包含一个监控模块，一个旁路模块和手动维修旁路空开。UPS功率模块选择祁连UM-0400TAL-M，单模块功率40KVA。电池配置已知单格电池（2V）放电功率W计算公式以下：W=P/ (n6)备电时间：根据1小时配置, 电池EOD点：1.75V，P：UPS负载功率，依据设计要求根据120KVA计算；KVA转换成KW乘以0.8为96KW：逆变器效率，依据UPS参数，=0.96；n：串联12V电池个数，依据系统参数，n=38。经计算，12V单体电池放电功率为：W=961000/（0.96406）=416.7 W/Cell；依据电池恒功率放电数据表， 艾特网能12V200AH系列电池恒功率放电数据表（25）SP12-200电池在终止电压1.75V/Cell时，1小时放电功率为213.4W，若采取2组蓄电池并联，则有213.4*2=426.8416.7 W/Cell，满足单体计算供电需求。所以需要2组蓄电池并联，每组电池40节SP12-200，满足系统备电时间要求。采取艾特网能SP12-200蓄电池，配置2组，402=80只电池。u 制冷方案热负荷计算和空调配置空调选择需要综合考虑机房面积和机房发烧，负载发烧量按95KW考虑。考虑到负载同时在线率通常不会超出0.8，所以核实后微模块内总热量约为76KW。微模块采取3台艾特网能CoolRow系列变容量列间空调制冷，组成2+1冗余备份系统，空调型号为CR035EA，单台制冷量38.1KW，100%显热比，主用机组总制冷量76.2KW，能够满足微模块内制冷需求。CoolRow列间空调放置于机柜间，配合封闭冷通道制冷，避免机柜局部过热情况发生。1.4.3 BM系统（1）制冷系统CoolRow系列列间机房专用空调CoolRow采取了代表业内优异技术，达成现在业内最高性能水平风冷&水冷3.3以上及冷冻水25以上高能效比，和100%以上显热比。4CoolRow机房空调特点1）EC变容量供冷技术：EC驱动电机，比一般驱动电机节能20%左右；变容量按需供冷，制冷正确，节能效果好；电机变功率调整运行，节能性优于窜气卸载变容量模式；30100%软起动，开启电流小。 2）电子膨胀阀节流技术: 控制精度高, 反应速度快，正确制冷且系统稳定；和负荷匹配正确，节能效果好。优于业内热力膨胀阀配置。3）满柜式大面积蒸发器：优于业内半柜“V”型蒸发器或“/”型蒸发器，换热面积最大，换热效率最高；蒸发器表面迎风风速小，降低风机压头及功率。 满柜式蒸发器/表冷器4）分段式冷凝水搜集系统：冷凝水积水盘分段搜集冷凝水，降低下部表冷器飞水现象，确保冷凝水排水通畅无溢流。优于一体式积水盘设计。 5）全覆盖式风机设计：风机柜内全覆盖均匀部署，机架上下供冷均匀；蒸发器表面风速均匀，无死角，换热效率高。优于业内半覆盖风机部署。6）蒸发器亲水膜涂层：提升换热效率，降低绝热损失。优于行业白板蒸发器.7）正温度系数电子再热器：热量温度负反馈调整，实现温度电流双保护；插拔更换，维护简单。优于电子管翅式加热器。 8）可拆卸电极加湿器：体积小，易拆装；封闭加湿，效率最高；自动冲洗且可拆卸维护，维护费用低。优于远红外加湿器及全封闭电极加湿器。 9）多角度送风导流设计：可依据机房实际部署情况选择45单侧&双侧和全正面水平垂直送风等多个送风方法。优于业内纯正面送风方法和突出机架面板平面水平平行送风方法。10）满柜式大面积过滤器：柜门同尺寸大面积过滤器配置，过滤器面积最大，过滤效果最好，优于业内半柜式过滤器部署；G4级过滤器，优于行业普遍G3配置，效果愈加好；金属框架，可反复使用。11）水管上下灵活走管设计：机组标配水管上下走管预留接口，可依据实际需要灵活选择走管形式。优于业内单种走管，其它形式需非标设计。 12）室外风机变频无极调速：可依据室外温度改变变频无极调整风机转速，节能、降噪、寿命长。优于业内斩波调速风机能耗和寿命。 13）整机能效业内最高：满柜式大面积蒸发器、全覆盖式风机设计、CFD风道气流优化模拟、控制系统能效管理功效、冷凝器风机变频无极调速等多项节能技术应用，整机综合能效比风冷&水冷3.3以上及冷冻水25以上、显热比高达100%以上，处于业内领先水平。（2）供配电系统u 模块化UPSUPS设计理念可靠UPS系列经过精细设计，从电能输入端、电能存放端、电能输出端提供稳定可靠全方位保护，确保负载设备安全。保障恶劣环境中长久稳定运行可靠性体系便捷采取模块化设计理念，主机、电池包、供配电模块、智能监控模块均极易安装；采取自适应负载检测和并机参数动态检测功效，用户扩容方便。模块化、易扩容标准化、易识别一体化、易交付容错化、易维护节能采取优异拓扑、卓越控制算法和优质磁性和功率器件，全系列UPS均含有业界领先效率，从而在有效保障供电连续性同时，大幅节省能耗智慧自有实时操作系统，有力支撑可靠性和灵活性电池参数实时监测，自动实现温度赔偿智能网管系统，覆盖全部供电节点祁连UM系列 40-800 KVAUM系列模块化UPS 采取在线式双变换技术，可全方面消除各类电力问题带给关键负载影响。UM采取全模块化设计，最大可支持40-800kVA平滑扩容，且维护简单易行，极大地改善了传统UPS可用性低问题。UM还含有可靠高效、智能灵活特点，可为用户中大型供电场景提供理想供电保护。特征和价值模块化设计全模块化设计，功率模块、旁路模块、控制模块均支持热插拔，按需扩容，易于维护高可靠能源控制单元、辅助电源等冗余设计，消除单点故障。138-485Vac 超宽电压输入范围，305-485Vac 不降额，305-138Vac线性降额至40%，降低电池后备供电次数，延长电池寿命高效率低负载下高效运行 ：在线模式下，4 0 %负载率时效率可达96%，20%负载时效率可达95%高可用性 高功率密度，单柜可达320kVA，节省占地面积50%输出功率因数达1，对于输入功率因数0.5容性、感性负载均不降额，带载能力强电池节数30-40节可调，设置灵活，旧系统改造时可利用原有电池。单节电池故障时避免用户更换整组电池，节省用户维护成本。户中大型供电场景提供理想供电保护。u 智能精密配电柜 艾特网能智能精密列头配电柜符合YD/T 585- 相关技术要求。智能精密列头配电柜安装于通信局站通信设备机房内机列端首，为本列通信设备进行交流电源分配和电量参数监测。380V(或220V)交流输入电源进入柜体后，火线经过“窥口铜接线端头”连接在总断路器上，然后经总断路器电流互感器汇流排若干个支路断路器用户负载；工作地线进入柜体后，经过“窥口铜接线端头”连接在汇流排上然后经工作地铜排用户负载，完成交流电源分配功效。关键特点 柜体内部布线方便、可靠、美观交流防雷防护功效电量监测功效：三相电压、三相电流、有功和无功功率、电能等功效告警功效： 电压、电流、频率超限告警，开关断和缺相告警含有RS485通信接口，便于远程监控u PDU 每机柜配置两条可拆卸、可更换固定式配电单元（PDU），用于机柜设备电源引入、分配、保护、分合、接插。PDU为竖条形一体化结构，正面可拆装。220V/32A单相输入。输出设置20*C13+4*C19。 配电单元（PDU）采取模块组合一体化设计，将配电、保护、接插（插座或端子）等集成在一起，整套可拆卸，便于安装、更换配件；也可采取将电源引入、分配、保护部分和接插部分分开分体结构。u 服务器机柜突出特点艾特网能服务器机柜符合ANSI/EIA RS-310-D、IEC297-2、DIN41491；PART1、DIN41494、PART7、GB/T3047.2-92S标准；兼容ETSI标准。材料采取优质冷轧钢板，关键承力结构件钢板厚度为T=2.0mm，其它非承力结构件厚度1.2mm和1.5mm。机柜静载1300kg，配置4个地脚和4个滚轮。可满足19英寸标准设备安装需求，前后服务器安装立柱间距为734mm，并能够12.5mm间距步进调整。标准机柜采取前单开后双开网孔门，开孔率达75%；并含有没有门，玻璃门等多个形式可选。前后门仅需要抬起即可装拆，方便一些需要拆卸柜门场景；后侧双开门，操作维护空间仅需要300mm。侧门使用快卸结构，方便拆卸。标准顶板为前部毛刷进线孔，后部为塑胶走线环。三段式底板可拆卸可调整，支持下进风。机柜侧门、前后门均可拆卸，在机柜四面均可进行安装布线操作。（每个机柜能够经过侧面前后立柱和相临机柜连接固定，做并柜连接）。相邻机柜能够经过立柱上并柜孔和并柜压铆螺母实现并柜，无须拆除机柜门板。机柜顶部有4pcs规格为M12焊接螺母，安装吊环后支持顶部进行吊装操作。后部采取专用线缆管理通道，方便对大量数据线敷设、管理和操作 服务器机柜配置u 封闭冷池系统 艾特网能BM封闭冷池，关键由以下组件组成：玻璃天窗组件、玻璃隔离门组件 、钢制假墙组件、消防联动系统组件、环境监控单元组件。功效特点： 实现冷热通道隔离，合理有效利用冷量，预防冷热横穿，冷量丢失。 改变了传统先冷却环境，后冷却设备情况，合理利用资源，节省用电。 给设备提供一个很稳定工作环境。 玻璃天窗组件依据安装需求不一样，有三种天窗能够选择：活动天窗(也称翻转天窗)、功效天窗及固定天窗。该方案中消防气体管道在机房顶部，所以选择活动天窗及功效天窗。a.活动天窗活动天窗适适用于顶部安装消防气体管道，能够和消防系统联动，当冷通道内部出现异常，温度过高或是出现烟火时，天窗自动打开，消防系统喷洒消防气体能够快速喷洒到通道内部，避免火灾发生。b.功效天窗用于安装电源、温湿度传感器、烟感、摄像头和消防联动控制单元等。c.固定天窗适适用于底部安装消防气体管道，当冷通道内部出现异常，温度过高或是出现烟火时，喷洒气体从底部通风地板快速喷洒到冷通道内，避免火灾发生。玻璃隔离门组件此次投标选择旋转推拉门，它适适用于冷通道正面左右两侧需要安装其它机柜封闭冷通道。关键特点：密封性很好，左右门板能够实现自动关闭。双开门整体和机架经过螺钉联接，门板下部安装密封毛刷，确保密封冷通道系统密闭性。端门为左右双开结构，门页中间带有大面积透视钢化玻璃，常闭状态。钢制假墙组件依据楼柱和微模块封闭通道相对位置不一样，选择对应假墙组件，以确保通道密闭性。假墙一 机房楼柱内嵌在单列机柜内，在机柜前后方向设置钢制假墙，使通道内形成封闭通道，同时确保机房美观 。假墙二 机房楼柱内嵌在机柜内并凸出机柜，在机柜前后方向及机柜宽度方向设置假墙，是通道形成封闭 。假墙三 单列通道假墙，假墙完全独立和地板固定，和机柜形成封闭通道 。消防联动系统组件活动天窗供电电源：主备两路输入，给天窗电磁锁提供稳定电压。 技术参数： 输入电压：AC 220V 输出电压：DC 12V 最大输出电流：25A 最大输出功率：300W 活动天窗磁力锁：锁定活动天窗，通电吸附天窗，断电天窗自动打开 技术参数 工作电压：DC 12V 额定功率：2.5W 吸附力：F10KG（可吸附起表面平整10KG物体） 活动天窗驱动系统：驱动天窗打开，当消防系统或是监控系统提供异常信号给驱动单元时，驱动单元经过继电器控制天窗断电打开 。u 监控系统艾特网能BM系统采取iMonitor数据采集单元实现对设备量、安全量、环境量监控，连接方法全部采取RJ45网口连接，易于建设实施，工程量小。经过一个IP地址实现对“供电/散热/环境/配电（甚至不一样品牌设备）”一站式监控，节省企业带宽资源。 监控界面支持不依靠于任何软件，只需要一台能够上网电脑就能够随时随地了解机房信息，同时支持短信、邮件、电话告警功效，真正达成无人值守机房，机房任何异常会第一时间通知到管理者。iMonitor监控系统含有以下特点及优势： 能够在一个监控平台内实现对机房环境、机房设备、机房安全、机房门禁系统集中监控，极大地提升了机房管理人员工作效率；组网方法灵活，能够方便地实现异地集中监控； 基于B/S架构，不需要安装任何用户端软件或其它第三方软件，安全可靠； 覆盖从微型机房、小型机房、中型机房、分布式机房、模块化机房全方位处理方案； 超强设备接入能力，无工程化设计； 人机界面友好，轻易掌握，在完善监控功效同时不增加管理人员掌握难度。 提供丰富告警方法，如现场告警、屏幕告警、短信告警、邮件告警等； 告警阀值可灵活设置，表现人性化管理。 含有完善数据管理功效一旦发觉异常事件，系统即自动实施预定控制策略，同时开启报警，报警能够有多个方法，如报警窗口、实时打印、语音提醒、电话语音、电子邮件、短信等。图所表示。使用时，能够选择其中一个或多个报警；当有多个报警同时发生时，系统经过事件等级，排队报警事件，并逐一报警，其中电话号码、手机号码、电子邮件等由用户设置。报警含有灵活定义功效，能够分别设置设备报警方法和相关管理人员，比如能够设定以下报警方法：精密空调故障经过电话语音方法通知精密空调管理人员并发送电子邮件给主管人员，而消防报警可经过手机短信方法通知消防管理人员并发送电子邮件给主管人员。这种方法大大增加管理灵活度。监控对象艾特网能iMonitor监控系统可实现对配电、设备（UPS、空调等）、机房环境、机房安全、门禁系统集中监控。UPS监控艾特网能全部UPS产品均可无缝接入iMonitor监控系统。监控平台实时监视UPS整流器、逆变器、电池、旁路、负载等各部分运行状态和参数。系统可全方面诊疗UPS运行情况，实时监视UPS多种参数。一旦UPS报警，将自动切换到对应UPS监控子系统运行画面。用户还可依据需要对关键报警事件设置电话语音拨号报警功效。对于关键参数，可作曲线统计，系统可查询十二个月内对应参数运行曲线，并可显示查询选定具体时间对应时间参数值，当日（以天为单位）该参数最大值，最小值，方便管理员全方面了解UPS运行情况，立即地发觉并处理UPS运行中出现多种问题。空调监控艾特网能全部空调产品均可无缝接入iMonitor监控系统。监控平台可实时、全方面诊疗空调运行情况，监控空调各部件（如压缩机、风机、加热器、加湿器、去湿器、滤网等） 运行状态和参数，并可经过网络远程修改空调设置参数（温度、湿度等），实现空调远程开关机。对关键参数，可作曲线统计，用户可经过曲线统计直观地看到空调机组运行品质。空调机组即使有微小故障，也能够经过系统检测出来，立即采取步骤预防空调机组深入损坏。对严重故障，可按用户要求加设电话语音报警。视频监控系统本监控系统作用是对机房及关键通道事态、人流进行宏观有效监控和管理，并对防火、防盗所发觉异常情况进行图像取证。前端设备选择半球形摄像机用于机房内监控，后端使用液晶显示器作为显示设备，使用硬盘录像机作为统计设备。机房环境监控环境监控包含温湿度检测、烟雾探测、红外探测等。环境监控单元组件温湿度传感器封闭冷通道内，配置多个温湿度传感器，经过RS485端口上传至数据采集器，作为空调实时调整输入。每个微模块安装标书要求配置2个温湿度传感器，分布于通道两侧。每个机架配置1个温湿度传感器。此次配置BSSTH11RS温湿度传感器， 利用半导体敏感元件来测量空气中温度、湿度，适适用于室内环境测量，当敏感元件被监测到环境温度、湿度，输出智能数字信号。该变送器装在最能代表被测环境状态地方，避免安装在空气流动不畅死角处。环境监控单元组件联网型烟雾探测器功效特点：该产品为非编码型烟雾探测器，直接接入12V直流电源即可工作。正常工作时绿色LED指示灯常亮(同时兼用测试按钮)，红色LED指示灯每隔18秒闪烁一次，按键开关为整机测试键。报警时红色LED指示灯闪亮。探测器含有一对(常开/常闭)输出触点。正常时触点闭合，报警后触点断开;当探测空间内烟雾浓度下降至该产品报警浓度值时(标准值为每英尺3.2%微弱灰烟，传感器有反应) ，整机自动复位到正常工作状态。 红外光电传感器 警情排除后自动复位 微处理芯片专业控制滤除多种误报 联网输出LED闪烁指示报警 SMT专业贴片工艺制造，稳定性强 防尘防虫抗白光干扰设计环境监控单元组件声光报警器在BM两侧端门上部安装有声光报警单元。当有告警信号触发时，发出频闪，同时发出警报声。1.5 防雷接地系统u 接地系统接地系统是包含多方面综合性信息处理工程，是机房建设中一项关键内容，不仅影响到计算机设备本身正常运行，而且还直接关系到计算机设备和工作人员安全。接地系统是否良好是衡量一个机房建设质量关键性问题之一。机房大楼接地应采取联合接地方法，接地电阻小于1。联合接地就是按均压、等电位原理，使通信局（站）内各建筑物基础接地体和其它专设接地体相互连通形成一个共用地网，并将电气电子设备工作接地、保护接地、逻辑接地、屏蔽体接地、防静电接地和建筑物防雷接地等共用一组接地系统接地方法。 联合接地u 接地方案（1）负责本项目机房接地系统安装及连接，具体以下：完成随走线架敷设40*4接地铜排及配套材料供货和安装，完成活动地板下接地铜排及其配套材料供货和安装，按规范要求完成机柜和随走线架敷设接地铜排和活动地板下接地铜排连接和安装，其中和机房柱内接地体连接所需要1*240mm2铜芯阻燃聚氯乙烯绝缘及护套电力软电缆由建设单位提供，该电力电缆安装由投标方负责。（2）机房接地系统应符合中国国家标准GB 50689-通信局（站）防雷和接地工程设计规范，符合设计要求。（3）机房内设置水平接地网，用于机柜、交流列头柜、走线架、蓄电池等设备接地，采取宽度40mm、厚4mm（即40*4）镀锌接地铜排沿下层走线架一侧敷设，要求铜排相互连接。（4）水平接地网要求就近经过2条1*240mm2毫米铜芯阻燃聚氯乙烯绝缘及护套电力软电缆（由建设单位提供）和机房内钢柱上接地扁钢多点连接（接地扁钢由投标方供货及安装）。（5）接地线和接地铜排进行连接时，要求加装接线端子，接触部分应平整、紧固、无锈蚀。（6）完成走线架和水平接地网连接。u 系统接地接地线、接地干线和接地体连接，应采取熔接，接地线和电气设备连接，可用螺栓带有弹簧垫片连接。交流电源线和直流工作地线不能紧贴平行敷设。接地引上线和接地干线连接应采取压接，而不应采取焊接。保护接地连接到到电气保护接地网上，应该牢靠可靠不应串联接地。信号回路接地和屏蔽接地可共用一个单独接地极，同一信号回路或同一线路屏蔽层，只能有一个接地点，接地电阻值应符合设计要求。信号回路接地点应显示仪表侧，当采取接地型热电偶和检测部分已接地仪表时，不应再在显示仪表侧接地。u 防雷吊顶、墙面等金属构件组成电气通路并接入局部等电位接地排。地板采取机房专用防静电地板，地板下设接地柱，其支架组成电气通路并接入局部等电位汇流排。1.6 新排风系统u 机房新风量设计规范要求（1）空调系统新风量应取下列二项中最大值：1）按工作人员计算，每人40M3/h2）维持室内正压所需风量（2）主机房宜维持正压。主机房和其它房间、走廊间压差不宜小于5Pa，和室外静压差不宜小于10Pa。（3）主机房内空调系统用循环机组宜设初或中效两级过滤器。新风系统或全空气系统应设初、中效空气过滤器。也可设置亚高效过滤器。末级过滤装置宜设在正压端。（4）设有新风系统主机房，在确保室内外一定压差情况下，送排风应保持平衡。u 设计方案依据以上要求和分析，本方案在信息中心机房（主机房、空调电源室）加装一台独立机房用新风机，新风取自大楼新风系统，采取新风机设置初效、中效过滤网，以满足机房工作要求。新风设备放置在机房内，经过风管将新风送到精密空调回风口处，并安装余压阀，正确控制室内正压（69Pa）和满足换风要求。u 系统安装新风净化机安装在机房吊顶内，新风系统从大楼新风管引入新风，经过风管将新风引至精密空调回风口处，新风经过室内空调系统参与机房内空气循环。风管采取保温方法，新风机、风管安装采取降噪方法。在新风进口处设置防火调整阀，新风设备和消防联动。新风管道采取不燃材料制作。管道和设备保温材料、消声材料和粘结剂均为不燃烧材料或难燃烧材料。1.7 气体灭火系统我企业根据招标技术要求及图纸，进行消防系统设计：主机房采取七氟丙烷全淹没自动灭火系统。其气体消防设计面积为220，在项目标建设中共设4个分区，机房全淹没需要气体量为284 KG，机房顶面安装温感及烟感，监视机房火情。自动消防灭火系统含有自动监测火情、自动报警、自动切断电源和开启自动灭火系统设备或经过其它应急设施，来实现消防系统自动化.，排风系统内排风阀既和消防报警系统联动。系统功效实现系统灭火过程：发生火灾时，当一路探测器报警后，设在该防护区域内警铃动作；两路探测器全部报警后，设在该防护区域内外蜂鸣器及闪灯动作；系统进入延时阶段，控制盘完成相关设备联动控制。经过延时后，控制盘输出24V直流信号电源开启储气瓶组上电磁阀，打开储气瓶组释放灭火剂气体，灭火剂沿喷射短管和喷头输送到防护区域灭火。如值班人员先于火灾探测系统发觉火情，当用手提式灭火器或其它移动式灭火设备无法扑灭火灾时，可直接手动开启来灭火。如发觉是系统误动作，或确有火灾发生但仅使用手提式灭火器和其它移动式灭火设备即可扑灭火灾，可按下设在防护区域门外紧急止喷按钮，能够使系统临时停止释放药剂。如需继续开启气体灭火系统，则只需松开紧急停止开关即可。系统控制方法：系统含有自动控制、手动控制和机械应急操作三种控制开启方法。1）自动控制方法当防护区长久无人值班或极少有些人出入时，应将火灾报警控制器上控制方法选择键置于“自动”位置，同时将防护区门外手动自动转换开关置于“自动”状态。此时控制系统处于自动工作状态，当防护区发生火灾时，气体灭火系统自动完成防护区内火灾报测、报警联动控制及喷气灭火整个过程。防护区内单一探测回路探测火灾信号后，控制盘开启设在该防护区内警铃。同时向FAS系统提供火灾预报警信号。同一防护区内两个回路全部探测到火灾信号后，控制盘开启设在该防护区域内外声光报警器，经过30秒延时后，火灾报警控制器输出24V直流电，开启灭火系统。灭火剂经喷射短管和喷头释放到防护区，控制面板喷放指示灯亮，同时报警控制器接收压力讯号器反馈信号，开启防护区内门灯，避免人员进入，直至确定火灾已经扑灭。设置于防护区门外手动自动转换开关应含有较强抗冲击能力，且应采取有效预防误操作方法。在系统处于自动工作状态下，当报警系统误报警进入延时时间时，手动自动转换开关应能停止系统喷放灭火药剂。2）手动控制方法当防护区常常有些人工作时且有些人值班情况下，为了预防系统误动作，应将火灾报警控制器上控制方法选择键置于“手动”位置，并将防护区门外手动自动转换开关置于“手动”状态。此时系统处于手动控制状态。当防护区发生火灾时，火灾探测器将探测到火灾信号输送给控制器，控制器立即发出声、光报警信号，同时发出联动信号，但不会输出开启灭火系统信号，此时需要经值班人员确定火灾后，按下控制器上相对应防护区紧急开启按钮，即可按预先设定程序开启灭火系统，释放七氟丙烷气体进行灭火。这种手动控制，实际上还是经过电气方法手动控制。手动开启后，系统将不经过延时而被直接开启，释放灭火剂。3）应急机械手动控制方法在发觉火灾后，系统自动、手动两种开启方法均失灵情况下，可直接手动开启储气瓶内实施应急机械手动控制方法，人为开启开启装置，进行灭火。1.8 装饰装修工程1.8.1 总体装饰、装修a.机房建筑平面和空间布局应含有合适灵活性，主机房主体结构宜采取大开间大跨度柱网。b.机房主体结构应含有耐久、抗震、防火、预防不均匀沉陷等性能。变形缝和伸缩缝不得穿过主机房。c.室内顶棚上安装灯具、风口、火灾控测器及喷嘴等应协调部署，并应满足各专业技术要求。d.机房围护结构结构和材料应满足保温、隔热、防火等要求。e.机房各门尺寸均应确保设备运输方便。u 装饰材料选择机房装饰用材上，要达成国家标准B级机房设计规范和计算站场地标准要求。本方案机房场地装修设计宗旨是：（1）集成系统节能化考虑，新技术应用，以节省以后运行成本；（2）合理信息路由结构设计，以预防可能造成系统互联阻塞；（3）机构紧密供配电设计，以降低网络设备电磁干扰；（4）装饰材料选择以金属材料及难燃材料为主；（5）选择气密性好、不起尘、易清洁、变形小，含有防火、防潮性能材料，（6）以满足机房内防静电，防辐射，防尘、防水、防雷、防火、防潮、防震和防噪声要求。室内装修部分设计遵照标准是：要表现出作为关键信息汇聚地室内空间特点，在充足考虑网络系统、空调系统、UPS系统等设备安全
