芜湖翰林公馆石材幕墙外墙保温

专题施工方案

编制人：

审核人：

审批人：

安徽三户建筑装饰工程
12月28日

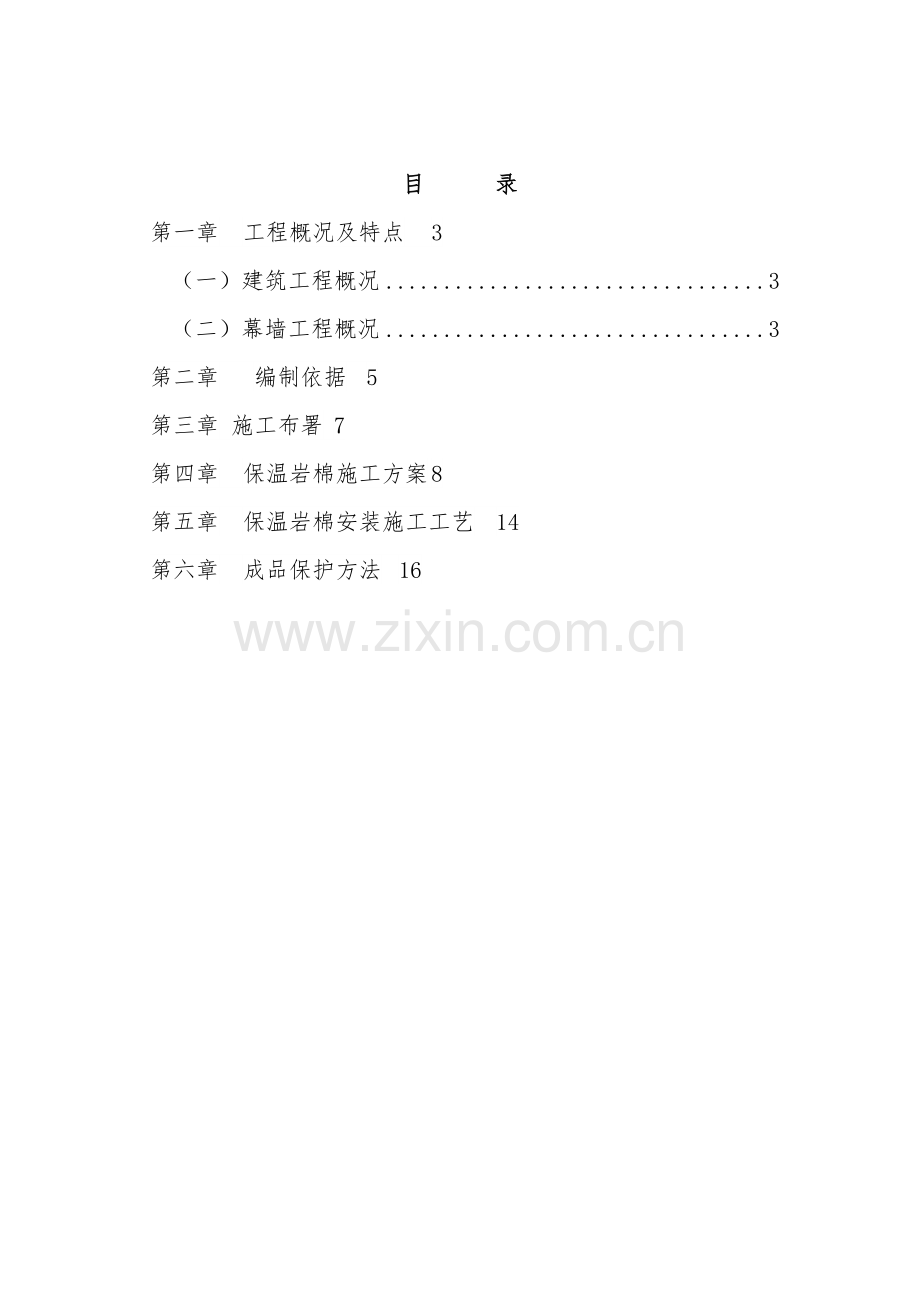

目 录
第一章 工程概况及特点 3
（一）建筑工程概况 3
（二）幕墙工程概况 3
第二章 编制依据 5
第三章 施工布署 7
第四章 保温岩棉施工方案 8
第五章 保温岩棉安装施工工艺 14
第六章 成品保护方法 16

第一章 工程概况及特点
（一）建筑工程概况
1.工程名称： 芜湖市翰林公馆外幕墙工程保温专题工程
2.工程地点： 安徽省芜湖市弋江区德盛广场以西。
3.幕墙类型： 石材幕墙（北地块为：19#~34#楼、（D2、E2、F1、F2、G1、G2）商业、幼稚园、菜市场、开闭所，南地块为：1#~18#楼、（A、B、C、D1、E1）商业、老年活动中心、门卫）
第二章 编制依据
一、编制依据
1、芜湖市翰林公馆外幕墙工程施工图纸、图纸审查文件、建筑设计文件、施工承包合相同。
2、施工现场踏勘情况
3、应用关键法规:
（一）、建筑和结构规范：
1.《建筑结构荷载规范》（GB50009-）;
2.《建筑结构可靠度设计统一标准》（GB50068-）;
3.《建筑设计防火规范》（GB50016-);
4.《高层民用建筑设计防火规范》（GB50045-95）();
5.《民用建筑热工设计规范》（GBT50176-93）();
（二）、材料配构件标准：
1.《绝热用岩棉及其制品》（GBT13350-）;
（三）、性能检测方法：
1.《建筑幕墙物理性能分级》（GB/T15225-94）;
2.《建筑装饰装修工程施工及验收规范》（GB50210-）;
（四）、幕墙工程技术规范：
1.《建筑幕墙》（GB/T21086-）；
（五）、相关验收标准：
1.《建筑装饰装修工程质量验收规范》（GB50210-）；
2.《建筑工程质量验收统一标准 》（GB50300-）；
二、编制说明
编制标准
1.1本施工方案仅适适用于芜湖市翰林公馆外幕墙工程保温专题工程。
1.2本施工方案是芜湖市翰林公馆外幕墙工程保温专题工程具体实施指导性文件。
1.3我企业将严格实施工程建设程序，遵照计划、设计、材料采购、加工及施工总程序。
1.4我企业将本着严密组织、科学安排、确保关键思想施工本工程。
1.5本施工方案编制遵照施工工艺及其技术规律，合理地安排各分部、分项工程施工程序和施工次序。
1.6各分项工程尽力采取流水施工方法，组织有节奏、均衡、连续施工。

第三章 施工布署
一、项目管理总体安排：　　
1、施工技术系统管理
施工技术应紧紧围绕现场施工服务，走在现场施工前列。施工技术各个步骤应有机地结合在一起，有预见地提出处理、处理施工中可能出现多种难题。从技术上确保各施工程序顺利进行。
2、施工组织策划
建立、健全现场项目经理部多种业务职能，并和建设单位，企业相关职能部门配合起来，形成一条快速反馈信息，处理、处理问题通道，理顺建设单位、政府多种管理制度和措施，赏罚分明，有效确保现场施工正常运转。
3、现场施工策划
1）有效组织流水作业施工，缩短施工工期，理顺保温施工和各单位施工关系，预防不合理穿插和对此施工结果破坏（以节省成品保护费用）。
2）统一制订周施工进度计划，提交现场协调会讨论经过，并组织实施。
二、项目管理组织机构及配置
项目管理组织机构及配置详见《施工组织设计》。

第四章 保温岩棉施工方案
一、特点
岩棉外保温系统含有良好保温性能、抗裂性能（自重轻）、防火性能和耐久性能，同时，岩棉和墙体采取了有效固定方法，采取岩棉锚固技术，施工速度快、工艺简单，能够缩短工期，且本身含有很好憎水性可抗潮湿，降低工程人工费和劳动强度，降低施工成本。绿色环境保护，造价适中，是一个能够值得推广外墙外保温技术。
二、适用范围
本方案仅适适用于芜湖市翰林公馆外幕墙工程保温专题工程混凝土墙及砌体墙。
三、工艺步骤
干挂幕墙（隐蔽）：
基层处理
︱
岩棉+膨胀螺栓
︱
石材饰面
四、操作关键点
（1）施工准备
1）基层墙体应符合《混凝土结构工程施工质量验收规范》（GB 50204--）及对应基层墙体质量验收规范要求，保温施工前应会同相关部门做好结构验收确实定。如基层墙体偏差过大，则应抹砂浆找平。
2）外墙面龙骨安装完成，并应考虑到保温系统厚度影响。
3）墙面脚手架孔，穿墙孔及墙面缺损处用对应材料修整好。
4）混凝土梁或墙面钢筋头和凸起物清除完成。
5）主体结构变形缝应提前做好处理。
6）依据工程量、施工部位和工期要求制订施工方案，要样板先行，经过样板确定定额消耗，由甲方、乙方和材料供给商确定材料消耗量，保温施工前施工责任人应熟悉图纸。
7）组织施工队进行技术培训和交底，进行好安全教育。
8）施工时气温应大于5℃，风力小于4级。雨天不得施工，应采取防护方法。
（2）基层处理
墙面应清理洁净、清洗油渍、清扫浮灰等。墙面松动、风化部分应剔除洁净。墙表面凸起物大于10㎜时应剔除。
堵脚手眼和废弃孔洞时，应将洞内杂物、灰尘等物清理洁净，浇水湿润，然后用1：3水泥砂浆将其补齐砌严。
（3）安装岩棉（尼龙锚栓钻孔型锚固法）
1》确定岩棉板定位线，铺设岩棉板，依据施工图在锚栓安装部位钻孔，敲入带圆盘尼龙套管，压紧岩棉。墙面上每平方米最少设置3至6个锚固件，确保每整块岩棉上3至6个锚固件，锚栓应按图纸排列。
2》结构层连接方法采取Φ8-102自攻螺丝配合工程塑料膨胀钉固定，每块岩棉保温板厚度为50㎜，自攻螺丝入结构层应大于25mm；混凝土加砌块位置入墙深度大于50mm；
3》锚固件安装纵向间距300mm，横向间距400mm，成梅花形。部署基层墙体转角处加密至300mm并满足设计及相关标准要求。
4》沿门窗洞口四面及柱边离边200mm处锚固件统一间距为300mm。
5》岩棉保温板材应交错排列；确保板材系统性、严密性。
五、工程材料
（1）保温棉板规格为1200×600×50（mm）；密度80kg/M3，平板或翻转使用应符合企业标准、行业标准、国家标准。
墙体①
系统基础结构
结构示意图
保温层
②
锚栓固定
③
饰面层
④

钢筋混凝土墙、砌体（基层水泥砂浆找平处理）
保温棉板保温层（附防潮铝箔）
平方米最少设置3至6个锚固件
干挂石材
附表一：建筑用干挂石材内岩棉外墙外保温系统基础结构图

六、机具设备
（1）机械设备
①小手锯
②电锤（每2人1把）
③380V橡胶线五芯和220V橡胶线三芯（依据现场而定）
④吊篮
（2）常见施工工具
卷尺、靠尺、剪子、壁纸刀、扫把、小手锯、橡皮锤、水桶、铁锹、电源线、动力线及照明线等。
七、劳动组织、施工进度、材料计划依据甲方及现场施工要求临时调整和制订。
八、安全方法
（1）多种机械设备、工具器材应有专员负责，做到使用时符合要求，运转正常。
（2）严格遵守总包方安全管理制度，严格遵守《山东省建筑工程施工安全操作规程》
（3）建立安全责任制，进入现场前，对工人进行安全技术交底和安全培训工作，对施工机械、吊篮等操作进行培训，安全员做好安全检验工作。
（4）使用电源箱，要符合安全用电规章制度及《施工现场临时用电安全技术规范》。
（5）进入现场并在施工时，要带好安全帽，系好安全带，施工现场严禁吸烟，严禁酒后施工。
（6）上吊篮前经吊篮责任人同意后方可进入，施工人员必需系好安全带、戴好安全帽，手中工具、卷尺、不准随意乱放，预防掉下砸人。
（7）吊篮施工限定人员数量，预防过载，不是吊篮组装和升降操作人员，不准私自操作。
九、质量验收要求
（1）质量控制关键点
①基层处理。要求墙面清洗洁净，无浮土，无油渍、空鼓及松动，风化部分剔掉。
②岩棉平整度控制要求达成设计厚度，无起翘、无脱落，墙面平整，阴阳角、门窗洞口垂直、方正。
（2）质量验收
①全部材料品种、配比、规格、性能应符合设计要求（附有材料检验汇报和出厂合格证）。
②保温层厚度及结构做法应符合节能建筑设计要求。
③整体保温层和墙体许可偏差在4毫米以内。

第五章 保温岩棉安装施工工艺
保温岩棉安装作业关键包含以下步骤：

第一，工艺步骤：基层处理→测量放线→石材龙骨分隔、安装→裁切岩棉板→粘贴岩棉板并用塑料膨胀螺栓固定→岩棉板隐蔽检验验收→干挂石材、打胶→幕墙专题验收。
第二，根据建筑外墙设计要求进行石材龙骨测量放线，并安装石材龙骨。
第三，岩棉板裁切、安装：根据石材龙骨间距进行岩棉板裁切，并自下而上沿水平方向横向交错铺贴。从墙体拐角处开始垂直交错连接固定板材。阴、阳角处岩棉板交错互锁。门窗洞口四角处岩棉板不得拼接，应采取整块岩棉板切割成形切口和板面垂直，墙面边角处应用一样保温板粘贴固定。板上下应错缝排列，错开距离1/2板长。嵌 填用窄条岩棉板宽度不得小于150mm。
第四，岩棉板固定：岩棉板锚固件安装入结构墙深度大于50mm。选8×120mm塑料膨胀螺栓锚固，采取电锤在外墙钻孔，孔径为12mm；孔深为120mm（含保温板厚度），使岩棉板和外墙面紧密结合。 锚固点紧固后应低于岩棉板表面1～2mm。锚固点部署方法：在岩棉板四角及水平缝中间均设置锚固点。锚栓件安装纵向间距300mm，横向间距400mm，梅花形部署，基层墙体转角处加密至间距200mm，并满足设计及相关标准要求。
第五，防雨、潮方法：在岩棉板施工完顶部未挂石材打胶之前，用塑料布苫盖好，预防下雨渗漏于岩棉板内侧。
第六，单个锚栓检验抗拉承载力标准值大于等于0.3kN。
第七，施工中各专业工种应紧密配合，合理安排工序，严禁颠倒工序作业。
第八，应预防重物撞击墙面而损坏岩棉保温板，一经发觉立即修复。
第九，层间防火：在每层楼楼板项标高处，沿处墙四面设一道层间防火封闭隔离带，因外墙石材内表面距外墙有200mm空隙，为预防火灾发生后，火势以后空隙处向上层蔓延，故此设层间防火隔离带，材料采取1.2mm厚镀锌钢板50mm厚防火保温矿棉板，镀锌钢板一端用射钉固定在外墙上，射钉间距500mm，另一端搭在横向角钢龙骨上固定。

第六章 成品保护方法
本工程在幕墙施工开始直至交付业主使用期间为施工成品保护期。在此期间，应和各相关单位亲密配合，相互合作，即做好本身成品保护工作，也应加强她人成品保护；
必需做到以下几点：
（1）成品在放置时， 材料进场后必需堆放在指定位置；确保防潮和无雨水淋湿。
（2）材料摆放高度超高时，须捆扎牢靠。
（3）进场运输中应尽可能保持不损坏外包装。
（4）施工现场临时存放材料，按现场要求和技术要求进行储存和维护。
