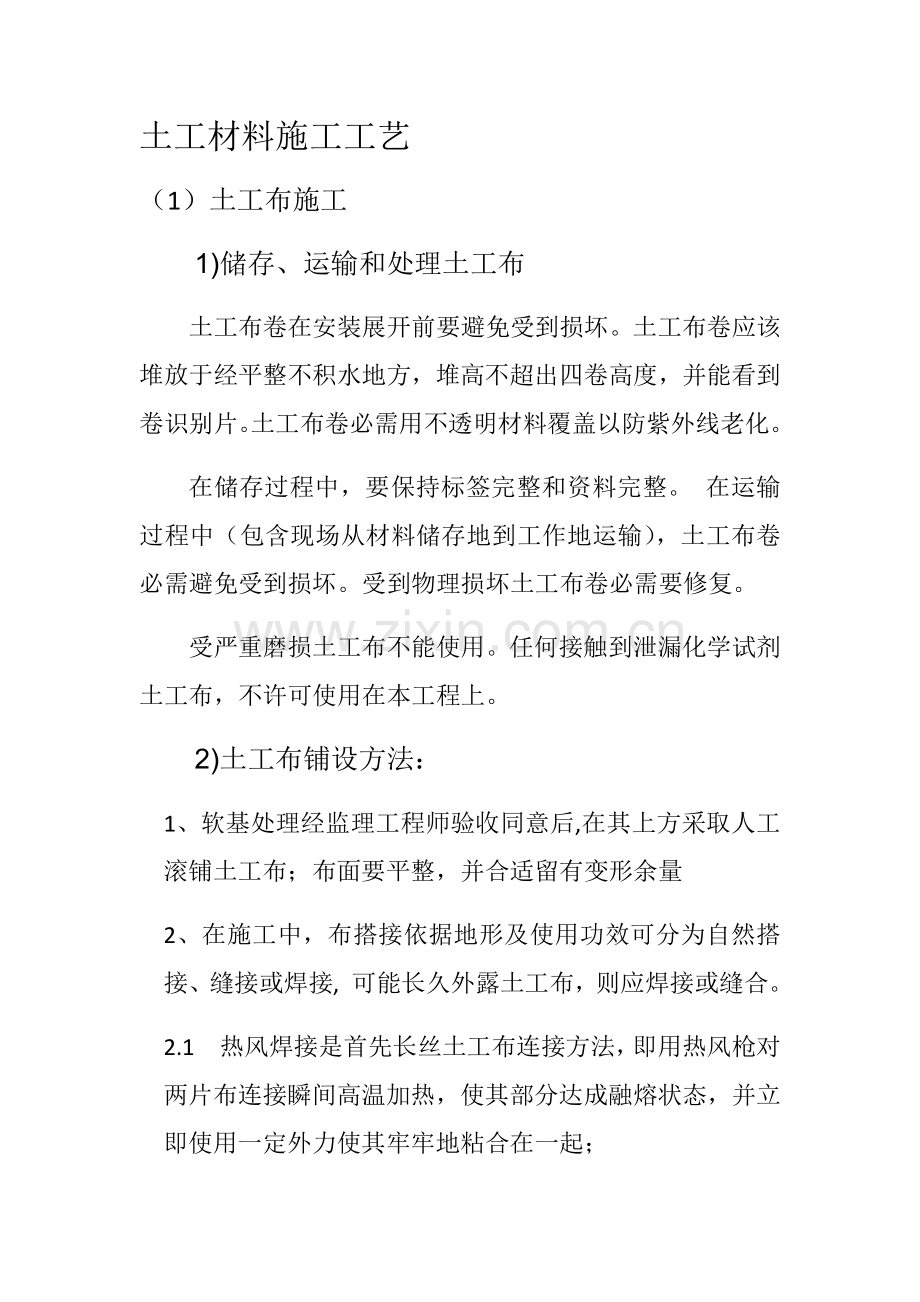

土工材料施工工艺
（1）土工布施工
1)储存、运输和处理土工布
土工布卷在安装展开前要避免受到损坏。土工布卷应该堆放于经平整不积水地方，堆高不超出四卷高度，并能看到卷识别片。土工布卷必需用不透明材料覆盖以防紫外线老化。
在储存过程中，要保持标签完整和资料完整。 在运输过程中（包含现场从材料储存地到工作地运输），土工布卷必需避免受到损坏。受到物理损坏土工布卷必需要修复。
受严重磨损土工布不能使用。任何接触到泄漏化学试剂土工布，不许可使用在本工程上。
2)土工布铺设方法：
1、 软基处理经监理工程师验收同意后,在其上方采取人工滚铺土工布；布面要平整，并合适留有变形余量
2、在施工中，布搭接依据地形及使用功效可分为自然搭接、缝接或焊接, 可能长久外露土工布，则应焊接或缝合。
2.1 热风焊接是首先长丝土工布连接方法，即用热风枪对两片布连接瞬间高温加热，使其部分达成融熔状态，并立即使用一定外力使其牢牢地粘合在一起；

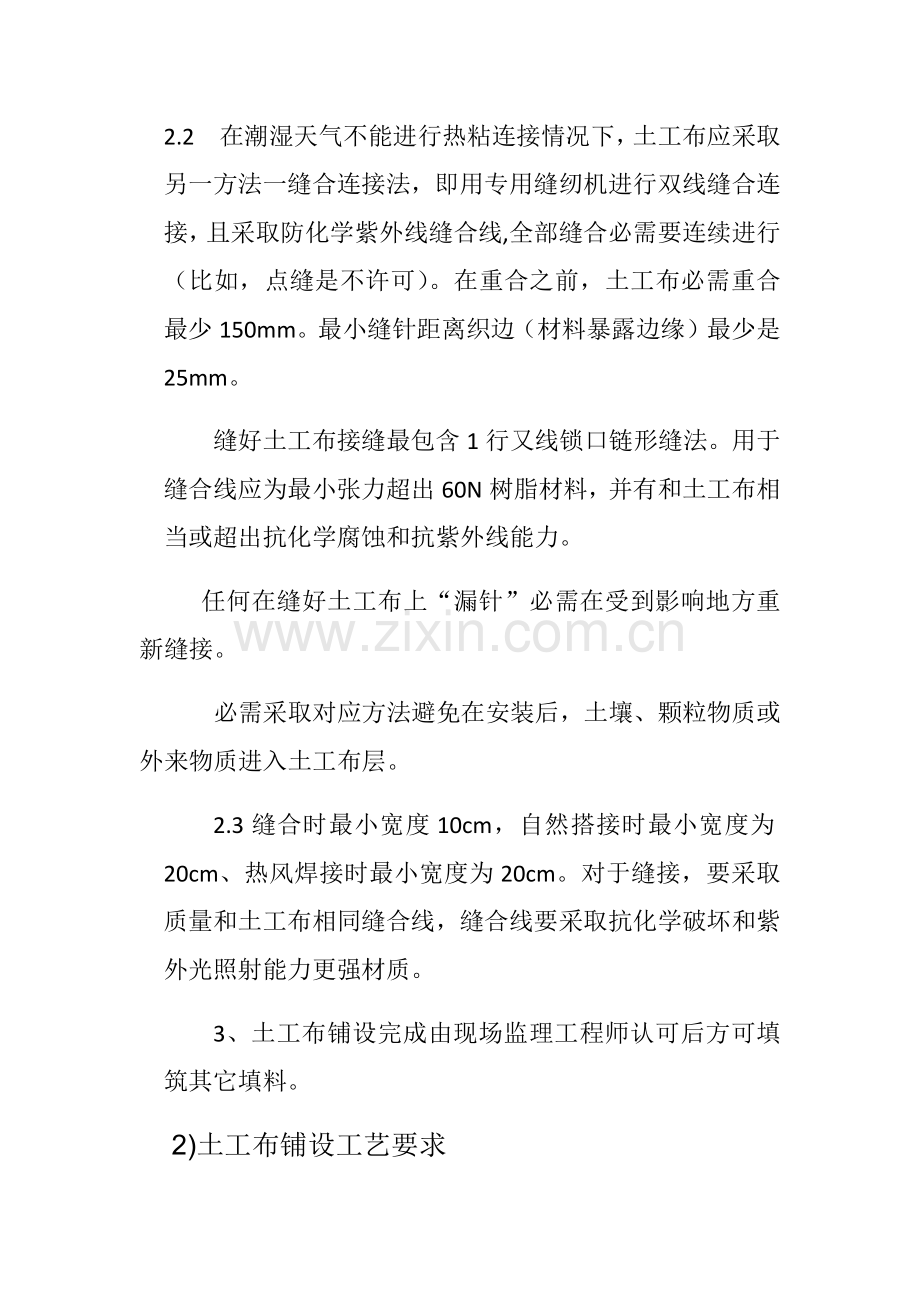

2.2 在潮湿天气不能进行热粘连接情况下，土工布应采取另一方法一缝合连接法，即用专用缝纫机进行双线缝合连接，且采取防化学紫外线缝合线,全部缝合必需要连续进行（比如，点缝是不许可）。在重合之前，土工布必需重合最少150mm。最小缝针距离织边（材料暴露边缘）最少是25mm。
缝好土工布接缝最包含1行又线锁口链形缝法。用于缝合线应为最小张力超出60N树脂材料，并有和土工布相当或超出抗化学腐蚀和抗紫外线能力。
任何在缝好土工布上“漏针”必需在受到影响地方重新缝接。
必需采取对应方法避免在安装后，土壤、颗粒物质或外来物质进入土工布层。
2.3缝合时最小宽度10cm，自然搭接时最小宽度为20cm、热风焊接时最小宽度为20cm。对于缝接，要采取质量和土工布相同缝合线，缝合线要采取抗化学破坏和紫外光照射能力更强材质。
3、土工布铺设完成由现场监理工程师认可后方可填筑其它填料。
2)土工布铺设工艺要求
1） 基层检验：检验基层是否平整、坚实，如有异物，应事无处理妥善。
2） 试铺:依据现场情况，确定土工布尺寸，裁剪后给予试铺，裁剪尺寸应正确。
3） 检验撒拉宽度是否适宜，搭接处应平整，松紧适度。
4） 定位：用热风枪将两幅土工布搭接部位粘接，粘接点间距应适宜。
5） 对搭接部位进行缝合时缝合线应平直，针脚应均匀。
6） 缝合后应检验土工布是否铺设平整，是是否存在缺点。
7） 如存在不合要求现象，应立即进行修补。
（2） 土工格栅施工
1） 土工格栅工作机理 土工格栅抗拉强度大，可增加路堤稳定性；格栅网眼存在制约了土横向移动，形成了良好嵌锁作用，使土体含有很好整体抗剪能力；土工格栅有一定刚度使上面负荷得到扩散，提升了地基承载力。
2） 土工格栅铺设
本项目采取土工格栅为钢塑复合土工格栅，底层土工格栅铺设：土工格栅应在软基处理后、填筑砂垫层之上填土前铺设。通常路基铺设，待桩基检测完获监理工程师认可后，在桩基顶面铺设50cm垫层压实后再铺设钢塑复合土工格栅,对于不一样软基处理方法交接前后各10m范围内沿纵向铺设一层双向土工格栅；佛山一环铺设，在原路堤边坡开挖成宽度为1.5m，高度为1m台阶，台阶上铺设一层钢塑复合土工格栅，图一所表示，台阶开挖前应先拆除原边坡上防护，台阶开挖由下至上进行，下一级台阶路基填筑完成后再进行上一级台阶开挖，最上一级台阶开挖至原路床顶部，其高度和宽度可依据实际作合适调整；台后路基铺设，钢塑土工格栅应固定在桥台后预埋钢筋上，图二所表示；陡坡路堤或填挖交界处铺设，在填挖交界路基过渡段先开挖成台阶，台阶宽2m，坡度为≥1：2.5，后换填中粗砂分层压实至≥1m时铺设6m长（宽）土工格栅，再填砂至路床底挖方处铺设5m和填方处铺设10m长（宽）土工格栅，在其上填河砂80cm后再铺一层土工格栅（同上铺设），土工格栅应沿纵向在相互平行水平面上分层铺设，相邻两幅土工格栅搭接宽度为20cm,上下层应错开搭接，图三所表示。 铺设时应在路堤两侧每边各留大于2m锚固长度，土工格栅沿路堤横向铺设。对于衔接部土工格栅按路基纵向铺设。土工格栅受力方向搭接长度大于30cm，非受力方向搭接长度大于10cm，绑扎丝带可和土工格栅一并向厂家购置。土工格栅应用“U型钉”固定，间距2m（台后50cm），按正三角形部署。“U型钉”采取φ8钢筋制作，长度不短于40cm，宽度为4cm。 土工格栅铺设完成后，进行路基填料。为了避免运输车辆碾压或调头时对土工格栅造成一定破坏，可采取滚填方法进行土方填筑。土方填筑松铺厚度为30cm，推土机推平，压路机碾压，土方填筑碾压应符合路基土方压实规范要求。土方填筑碾压合格后，铺设上层土工格栅，铺设要求及连接方法和底层土工格栅铺设要求相同，只是宽度应和填土层顶宽一致。

图一

图二

图三---纵向填挖交界

3)土工格栅工艺要求
1） 铺设土工格栅土层表面应平整，表面严禁有碎、块石等坚硬凸出物；在距土工格栅8cm内路基填料应最大粒径不得大于6cm。
2） 土工格栅搭接应牢靠，在受力方向联结处强度不得低于材料设计抗拉强度，且其叠合搭接长度不应小于15cm。
3） 为保持土工格栅整体性，施工中土工格栅连接采取绑扎锚固法。
4） 铺设土工格栅时，保持其连续性，不要出现扭曲‘折皱、重合现象，尤其要避免尽可能拉伸。
5） 土工格栅铺筑后应立即填土（暴露时间不应超出48h），格栅上第一层填土应采取轻型推土机或前置式装载机逐段推进。一切车辆、施工机械只许可沿路基轴线方向行驶，严禁直接在格栅上行驶。
6） 土工材料质量要求符合《公路工程质量检验评定标准》（JTG F80/1—）中相关要求要求。

（3） 土工膜施工
本项目泡沫轻质土路基基底和基顶分别铺设HDPE防渗土工膜。如碰到桥台应待桩基检测完监理工程师同意后，再做好两侧钢筋砼保护壁在路基范围内铺筑60cm厚碎石垫层压实经监理工程师验收后铺设HDPE防渗土工膜；待底层土工膜验收后浇注泡沫轻质土检测完再铺设顶面土工膜。HDPE防渗土工膜具体施工工艺
以下：
当选择焊接接缝时，施工工艺为：铺设、剪裁→对正、搭齐→压膜定型→擦拭尘土→焊接拭验→焊接→检测修补→复检→验收。
1、土工膜铺设
1）HDPE膜裁切之前，应该正确丈量其相关尺寸，然后按实际裁切，通常不宜按图示尺寸裁切，应逐片编号，并具体统计在专用表格上。
2 ）铺设HDPE土工膜时应努力争取焊缝最少，在确保质量前提下，尽可能节省原材料。
3）土工膜和土工膜之间接缝搭接宽度通常大于10cm,通常就使焊缝排列方向平行于最大坡度，即沿坡度方向排列。在拐角及畸形地段，应尽可能减短焊缝长度。
4）HDPE土工膜在铺设中，应避免产生人为褶皱，温度较低时，应尽可能拉紧、铺平。
5）HDPE土工膜在铺设完成后，应尽可能降低在膜面上行走、搬动工具等，凡能对HDPE土工膜造成危害物件，均不应放在膜上或携带在膜上行走，以免对膜造成意外损伤。
2、土工膜焊接
1）热锲焊机焊接工序为：调整压力→设定温度→设定速度→焊缝搭接检验→装膜入机→开启马达→加压焊接。
2）焊缝处不得有油污、灰尘，HDPE土工膜搭接段面不应夹有泥沙等杂物，
当有杂物时必需在焊接前清洗洁净。
3）天天焊接开始时，必需在现场先试焊一条0.9mm×0.3mm试样，搭接宽度大于10cm，并用拉力机现场进行剥离和剪切试验，试样合格后，便可用当初调整好速度、压力、温度进行正式焊接。试样上需标明日期、时刻、环境温度。热锲焊机在焊接过程中，需随时注意焊机运行情况，要依据现场实际情况对速度和温度进行微调。
4）焊缝要求整齐、美观、不得有滑焊、跳走现象。
5）在遇上土工膜长度不够时，需要长向拼接，应先把横向焊缝焊好，再焊纵缝，横向焊缝相距大于50cm应成T字型，不得十字交叉。
6）相邻土工膜焊缝应尽可能错缝搭接，膜块间形成结点，应为T字型，尽可能降低十字型，纵膜向焊缝交点处应用挤压焊机加强。
7）焊膜时不许压出死折，铺设HDPE土工膜时，依据当地气温改变幅度和HDPE土工膜性能要求，预留出温度改变引发伸缩变形量。
8）当手提焊机温度控制所指示焊机温度低于C时，要用洁净布或棉纱擦干再焊，必需时应重新打磨，切忌用手擦拭。
9）当接缝处有揭露、潮湿、泥沙等影响时，处理后再进行焊接。
10）在下雨期间或接缝有潮气、露珠、或大沙情况下不能进行焊接，但采取防护方法是除外。
11）温度低于50C时，根据规范要求不应施工，假如必需施工话，焊接前应对焊机进行预热处理。
12）挤压焊接机在焊接过程中，应常常检验枪头滑块，磨损较严重时应及
时更换滑块，以免损伤膜面。
13） 土工膜在焊接时应采取稳压性能好发电机供电，在特殊情况下采取当地用电时，必需使用稳压器。
3、HDPE膜锚固
1） 锚固方法分为三种：沟槽锚固、射钉锚固和膨胀螺栓锚固；通常情况下，采取沟槽锚固。
2） 采取沟槽锚固时，视HDPE土工膜使用条件及受力情况，其锚固沟槽宽度通常大于0.5m～1.0m,其深度不得小于0.5m～1.0m。
3） 采取射钉锚固时，压条宽度大于2cm，厚度不得小于2mm，射钉间距不应大于400mm，压条明露处应有防腐方法。
4） 采取膨胀螺栓锚固时，螺栓直径大于4mm，其间距小于0.5mm，施工时，先用备好沙袋将摆好位置膜临时固定，预防大风将HDPE膜吹动移位，然后再进行膨胀螺栓锚固。
4、施工注意事项
1）电器设备、电源线路应符合相关专业规范要求。
2）热风枪、砂轮机和焊机拖带电源线在使用过程中，必需最大程度远离其工作部位，以免损伤电线发生漏电。
3）除热风焊接处，热风枪嘴部在任何情况下全部不得和HDPE膜面接触，而且尽可能远离膜面、人体、机械等物体。
4）焊机在不使用时，不得直接放置在HDPE膜面上，应放置在支架或沙袋上。
5)裁膜刀使用完成后，应立即将刀片收回刀盒内。
6）在现场使用多种临时性小型工具，使用完成，应立即放入工具箱内。
7）严禁将从挤压焊接机枪头摘下焊料物直接丢弃在土工膜面上。
8）HDPE土工膜施工现场严禁吸烟，还应配置消防设施，不得穿带铁钉鞋或高跟硬底鞋到膜面上行走，不许可从事有可能破坏土工膜成品一切活动。
（4）透水软管施工
为了排放路面渗透倒台背路基中水，在本项目坐板式桥台台背后设置并排两根φ80mm透水软管，软管外表用透水土工布包裹，出水口在路基边坡表面。铺设透水管前应平整场地，清理场地杂物，以免刺破、损伤，透水管联接采取不绑扎法，接头处外包土工布应相互覆盖，铺设后应在48h内立即覆盖或回填，严禁施工机械直接在软水管上作业。以下图所表示：
