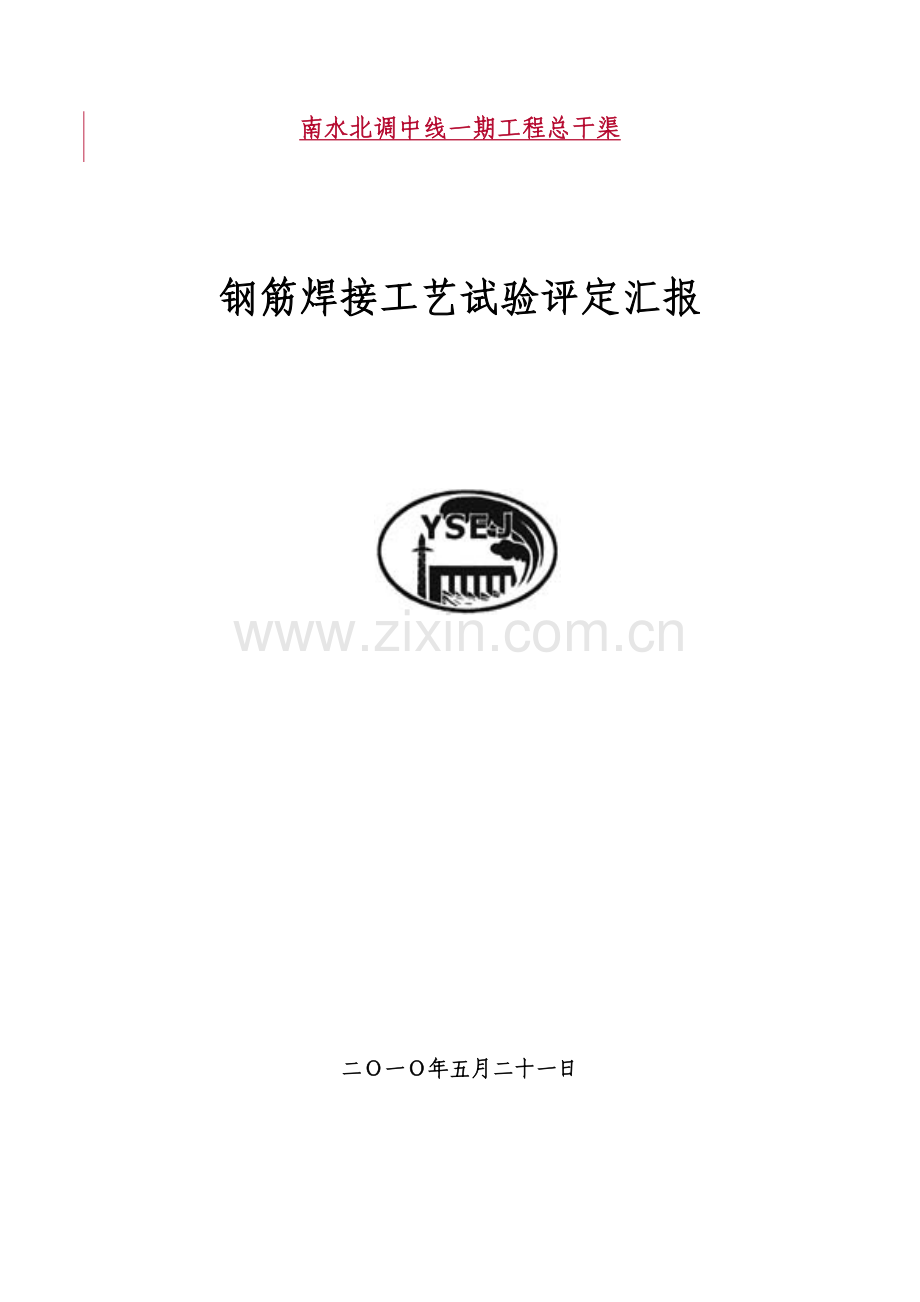

1、南水北调中线一期工程总干渠钢筋焊接工艺试验评定汇报 二一年五月二十一日南水北调中线一期工程总干渠钢筋焊接工艺试验评定汇报一、 钢筋焊接工艺试验目标：钢筋焊接工艺试验是确保焊接质量关键方法，确定多种焊接接头编制焊接工艺指导书正确性和合理性。经过焊接工艺评定，检验按拟订焊接工艺指导书焊制焊接接头使用性能是否符合设计要求，并为正式制订焊接工艺指导书提供可靠依据。二、 钢筋焊接工艺试验过程：5月13日至5月17日，我标段组织专职焊工施焊，质检、监理旁站，对已进场检验合格钢筋进行焊接，焊接件送至“中交国通公路工程技术进行”抗拉及冷弯试验，依据试验结果确定焊接各类参数，为下步桥梁钢筋焊接施工提供施焊依据。

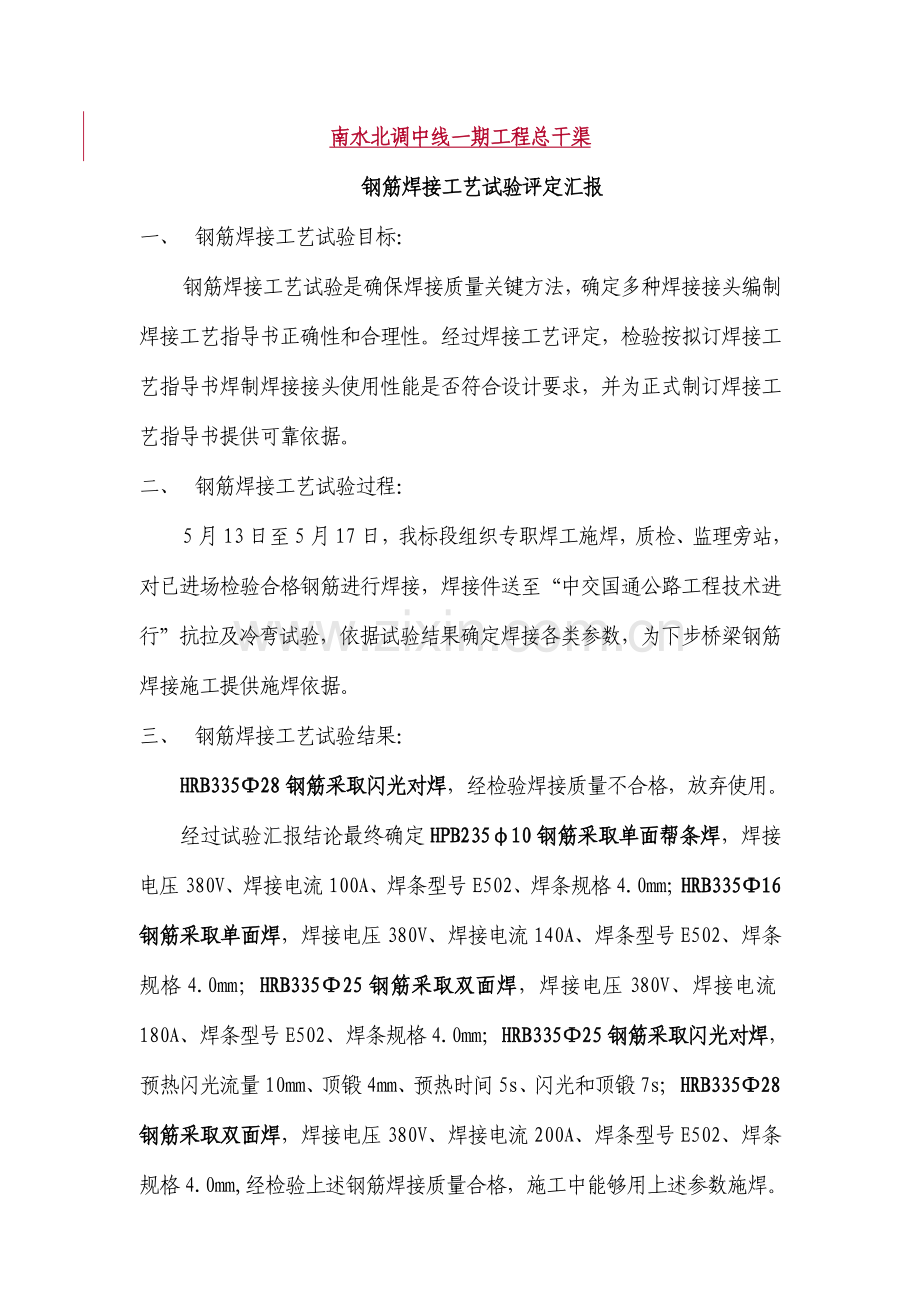

2、三、 钢筋焊接工艺试验结果：HRB33528钢筋采取闪光对焊，经检验焊接质量不合格，放弃使用。经过试验汇报结论最终确定HPB23510钢筋采取单面帮条焊，焊接电压380V、焊接电流100A、焊条型号E502、焊条规格4.0mm；HRB33516钢筋采取单面焊，焊接电压380V、焊接电流140A、焊条型号E502、焊条规格4.0mm；HRB33525钢筋采取双面焊，焊接电压380V、焊接电流180A、焊条型号E502、焊条规格4.0mm；HRB33525钢筋采取闪光对焊，预热闪光流量10mm、顶锻4mm、预热时间5s、闪光和顶锻7s; HRB33528钢筋采取双面焊，焊接电压380V、焊接电流2
3、00A、焊条型号E502、焊条规格4.0mm,经检验上述钢筋焊接质量合格，施工中能够用上述参数施焊。四、 附表：1、 钢筋焊接人员证件2、 钢筋焊接工艺评定汇报3、 钢筋焊接检验汇报钢筋焊接工艺评定汇报编号：-001 评定项目：抗拉、抗弯强度评定日期： 5月17日焊工姓名：纪明坤 证号： 焊接类型：闪光对焊接头型式：对接 附图：母材： 等级号 II 牌号HRB335 直径：25 和等级号 II 牌号 HRB335 直径 ：25 相焊接 焊接直径mm预热闪光留量mm顶锻mm预热时间s闪光和顶锻s2510457机械性能试验结论试样编号抗拉强度MPa断裂位置断口距焊口距离mm断口特征冷弯存在缺点评定
4、结果1575呈延性断裂，距焊接处126mm母材处塑断合格/合格2580呈延性断裂，距焊接处111mm母材处塑断合格/合格3575呈延性断裂，距焊接处120mm母材处塑断合格/合格试验单位中交国通公路工程技术钢筋焊接接头检验汇报试验汇报编号试GJ-133综合评定结论： 该组钢筋按上述施工参数施焊，依据 GB/T232-1999、JGJ/T27- 标准检验焊接质量合格，符合公路桥涵施工技术规范JTJ041-标准要求，施工中能够用上述施工参数施焊。评定日期： 2年5月17日 评定人： 钢筋焊接工艺评定汇报编号：-002 评定项目：抗拉、抗弯强度评定日期： 5月17日焊工姓名：纪明坤 证号：焊接类型：
5、闪光对焊接头型式：对接 附图：母材： 等级号 II 牌号HRB335 直径：28 和等级号 II 牌号 HRB335 直径 ：28 相焊接焊接直径mm预热闪光留量mm顶锻mm预热时间s闪光和顶锻s2811478 机械性能试验结论试样编号抗拉强度MPa断裂位置断口距焊口距离mm断口特征冷弯存在缺点评定结果1565呈延性断裂，距焊接处126mm母材处塑断破断/不合格2560呈延性断裂，距焊接处111mm母材处塑断破断/不合格3465脱焊，焊接处断裂/破断/不合格试验单位中交国通公路工程技术钢筋焊接接头检验汇报试验汇报编号试GJ-133综合评定结论： 该组钢筋按上述施工参数施焊，依据 JGJ18-、
6、JGJ/T27- 标准检验焊接质量不合格，施工中不能用上述施工参数施焊。评定日期： 年5月17日 评定人： 钢筋焊接工艺评定汇报编号：-003 评定项目：抗拉、抗弯强度评定日期： 5月20日焊工姓名：纪明坤 证号： 焊接类型：闪光对焊接头型式：对接 附图：母材： 等级号 II 牌号HRB335 直径：28 和等级号 II 牌号 HRB335 直径 ：28 相焊接焊接直径mm预热闪光留量mm顶锻mm预热时间s闪光和顶锻s2813489 机械性能试验结论试样编号抗拉强度MPa断裂位置断口距焊口距离mm断口特征冷弯存在缺点评定结果1565脆断/破断/不合格2570呈延性断裂，距焊接处130mm/破断
7、/不合格3520脆断/破断/不合格试验单位中交国通公路工程技术钢筋焊接接头检验汇报试验汇报编号试GJ-137综合评定结论： 该组钢筋按上述施工参数施焊，依据 JGJ18-、JGJ/T27- 标准检验焊接质量不合格，施工中不能用上述施工参数施焊。评定日期： 年5月20日 评定人： 钢筋焊接工艺评定汇报编号：-004 评定项目：抗拉评定日期： 5月20日焊工姓名：纪明坤 证号：78焊接类型：双面搭接焊接头型式：搭接 附图：母材： 等级号 II 牌号HRB335 直径：25 和等级号 II 牌号 HRB335 直径 ：25 相焊接焊接直径焊接电压V焊接电流A焊条型号焊条规格mm25380180E50
8、24.0 机械性能试验结论试样编号抗拉强度MPa断裂位置断口距焊口距离mm断口特征冷弯存在缺点评定结果1560呈延性断裂，距焊接处118mm/合格2560呈延性断裂，距焊接处105mm/合格3560呈延性断裂，距焊接处113mm/合格试验单位中交国通公路工程技术钢筋焊接接头检验汇报试验汇报编号试GJ-137综合评定结论： 该组钢筋按上述施工参数施焊，依据 GB/T232-1999、JGJ/T27- 标准检验焊接质量合格，符合公路桥涵施工技术规范JTJ041-标准要求，施工中能够用上述施工参数施焊。评定日期： 年5月20日 评定人： 钢筋焊接工艺评定汇报编号：-005 评定项目：抗拉评定日期：
9、5月20日焊工姓名：纪明坤 证号： 焊接类型：单面焊接头型式：搭接 附图：母材： 等级号 II 牌号HRB335 直径：16 和等级号 II 牌号 HRB335 直径 ：16 相焊接焊接直径焊接电压V焊接电流A焊条型号焊条规格mm16380140E5024.0 机械性能试验结论试样编号抗拉强度MPa断裂位置断口距焊口距离mm断口特征冷弯存在缺点评定结果1600呈延性断裂，距焊接处87mm/合格2595呈延性断裂，距焊接处101mm/合格3570呈延性断裂，距焊接处95mm/合格试验单位中交国通公路工程技术钢筋焊接接头检验汇报试验汇报编号试GJ-137综合评定结论： 该组钢筋按上述施工参数施焊，
10、依据 GB/T232-1999、JGJ/T27- 标准检验焊接质量合格，符合公路桥涵施工技术规范JTJ041-标准要求，施工中能够用上述施工参数施焊。评定日期： 年5月20日 评定人： 钢筋焊接工艺评定汇报编号：-006 评定项目：抗拉、抗弯强度评定日期： 5月20日焊工姓名：纪明坤 证号：焊接类型：单面帮条焊接头型式：搭接 附图：母材： 等级号 II 牌号HPB235 直径：10和等级号 II 牌号 HPB235 直径 ：10 相焊接焊接直径焊接电压V焊接电流A焊条型号焊条规格mm10380100E5024.0 机械性能试验结论试样编号抗拉强度MPa断裂位置断口距焊口距离mm断口特征冷弯存在
11、缺点评定结果1460呈延性断裂，距焊接处118mm/合格2465呈延性断裂，距焊接处150mm/合格3445呈延性断裂，距焊接处41mm/合格试验单位中交国通公路工程技术钢筋焊接接头检验汇报试验汇报编号试GJ-137综合评定结论： 该组钢筋按上述施工参数施焊，依据 GB/T232-1999、JGJ/T27- 标准检验焊接质量合格，符合公路桥涵施工技术规范JTJ041-标准要求，施工中能够用上述施工参数施焊。评定日期： 年5月20日 评定人： 钢筋焊接工艺评定汇报编号：-007 评定项目：抗拉评定日期： 5月21日焊工姓名：纪明坤 证号：焊接类型：双面搭接焊接头型式：搭接 附图：母材 等级号 I
12、I 牌号HRB335 直径：28 和等级号 II 牌号HRB335直径 ：28 相焊接焊接直径焊接电压V焊接电流A焊条型号焊条规格mm28380200E50164.0机械性能试验结论试样编号抗拉强度MPa断裂位置断口距焊口距离mm断口特征冷弯存在缺点评定结果1570呈延性断裂，距焊接处102mm母材处塑断/合格2575呈延性断裂，距焊接处97mm母材处塑断/合格3570呈延性断裂，距焊接处93mm母材处塑断/合格试验单位中交国通公路工程技术钢筋焊接接头检验汇报试验汇报编号试GJ-141综合评定结论： 该组钢筋按上述施工参数施焊，依据 GB/T232-1999、JGJ/T27- 标准检验焊接质量合格，符合公路桥涵施工技术规范JTJ041-标准要求，施工中能够用上述施工参数施焊。评定日期： 年5月21日 评定人：
