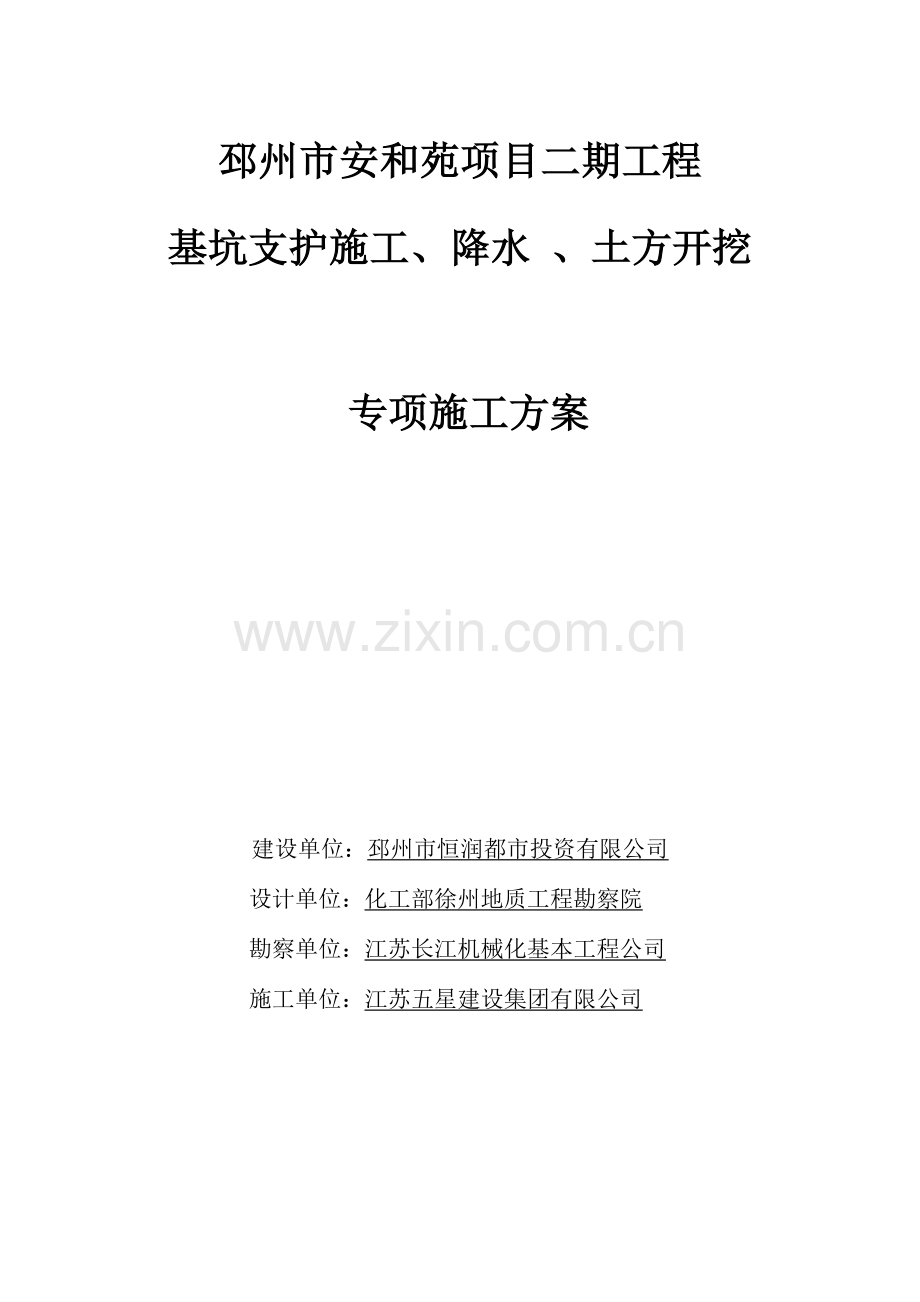

基坑降水土方专项综合项目施工专项方案.doc

邳州市安和苑项目二期工程 基坑支护施工、降水 、土方开挖专项施工方案建设单位：邳州市恒润都市投资有限公司 设计单位：化工部徐州地质工程勘察院 勘察单位：江苏长江机械化基本工程公司 施工单位：江苏五星建设集团有限公司 编 制 说 明本施工组织方案是依照建设单位提供岩土工程勘察报告、基坑施工设计图纸及平面布置图，并结合我公司自身实际状况和当前国家现行施工及验收规范与施工操作规程而编制。此方案是咱们对邳州市安和苑项目二期工程施工、降水 、土方开挖施工策划，用以指引本工程施工顺利进行，保证本工程工期、质量、安全、文明施工目的得以实现。邳州市安和苑项目二期工程基坑支护施工、降水 、土方开挖专项施工方案编 写：项目技术负责：审 核：批 准：总 工 程 师：目 录第一章、工程概况*4第二章、施工准备*6第三章、施工程序及总体组织布置*8第四章、安全文明施工保证办法*8第五章、施工进度筹划安排*15第六章、施工质量保证办法及目的*16第七章、工程施工方案及工艺办法*18第八章 、施工现场平面布置*37第九章、应急预案*37第十章、工程竣工验收、提交资料*45邳州市安和苑项目二期工程基坑支护施工、降水 、土方开挖专项施工方案第一章 工程概况一、工程简况（1） 工程名称：邳州市安和苑社区项目二期工程（2） 地理位置：邳州市天山南路与奚仲路交汇处（3） 建设单位：邳州市恒润都市投资有限公司（4） 勘察单位：江苏长江机械化基本工程公司（5） 设计单位：化工部徐州地质工程勘察院（6） 施工单位：江苏五星建设集团有限公司（7） 本工程施工范畴为及重要内容为：基坑内管井降水、砼护坡、截水沟制作、土方开挖等内容，依照设计图纸、地质报告、规范等编制施工组织设计。二、 总体概况本工程为安和苑社区二期项目，重要为5栋高层住宅楼，均为地下两层、地上27层，采用钢筋混凝土预应力静压桩地基，基本形式为桩筏基本。1、基坑规模：6#、11#楼基坑周长248.1m，面积2088.2m2，17#、23#、27#楼基坑周长1183.5m，面积1458.3m2，2、基坑挖深：本工程0.000相称于绝对标高+25.300，本设计除特别阐明外均采用主体构造相对高程系统。基坑周边场地标高以-1.600m计，基坑开挖前，应将场地标高整平至设计标高，基坑坑底标高-7.500m,基坑挖深5.9m。三、环境概况本次设计基坑周边均为规划建筑，当前场地空旷，具备放坡开挖空间。依照上述对本工程基坑特点分析，本着“安全可靠、经济合理、技术可行、以便施工”原则，结合基坑开挖深度、施工工艺、施工周期及场地地质条件等因素，本工程基坑支护方案采用如下形式：基坑普遍采用二级放坡开挖，坡面做挂网喷浆解决。基坑内采用管井降水，基坑坡顶设立截排水沟，拦截地表水流入基坑。四、基坑支护施工组织设计编制根据建筑地基基本设计规范GB50007-建筑基坑支护技术规程JGJ120- 建筑构造荷载规范GB50009- 建筑地基基本工程施工质量验收规范GB50202- 混凝土构造工程施工质量验收规GB50204-（） 建筑基坑工程监测技术规范GB50497- 建筑桩基技术规范JGJ94- 钢筋焊接及验收规程JGJ18- 混凝土构造设计规范GB50010- 其她关于规范及规程五、工程质量、安全、文明施工管理目的 1、质量目的：符合国家验收原则。施工中按照我公司ISO9002质量认证体系规定进行现场管理，各项质量指标达到优良原则，并保证基坑开挖期间不坍塌、不渗漏，基坑变形控制在容许范畴内。 2、工期目的：开挖前15天开始抽水、挂网护坡按土方开挖进度规定完毕，降水在主体构造施工完毕、基坑回填土完毕后停止抽水。 3、安全文明施工管理目的：安全生产、无人身、重大机械事故，创文明工地。第二章 施工准备一、项目部构成1、项目组织机构施工员陈社明质检员潘慧明 取样员雷 辉资料员蒋桂芝 设备员鲍 勇材料员王天乐安全员张树彬项目经理 项目副经理 技术负责 测量员刘阿强预算员马云飞 2、项目部人员及重要岗位人员管理职责项目经理常住现场，对整个工程生产、质量、安全负责。项目技术负责人图纸会审，技术工作管理，质量检查验收，重大质量事故解决，主持竣工报告编写，参加竣工验收。岗 位 责 任 制岗 位职 责备注项 目经 理负责整个工程管理工作，对工期、质量、施工阶段动态、考核、现场管理以及设备人员管理。项 目副经理协助项目经理工作。技术负责 人负责设计图纸复检工作，组织研究制定施工方案和技术交底工作、抓技术管理和质量管理，组织竣工报告编写，保证施工进度筹划得到贯彻。安全员负责本工程施工全过程安全教诲和安全检查，对核心、危险部位应做交底，并做好监督防护办法贯彻，保证安全生产。施工员负责按施工组织设计和项目部规定，组织分项工程施工，保证施工进度筹划得到贯彻。质检员检查各种材料质量和各工序施工质量，进行质量检查监督并报监理部门验收。机 长负责本项目所有机械设备管理，研究使用新工艺，提高工作效率。班 长负责本项目机械设备操作及寻常施工。材料员负责材料进货、验收和保管工作，提供合格材料和工具。钢筋工钢筋制作等电 工机修工负责机械设备维修、电器安装和电路架设，保证机械设备正常运转和电路畅通。二、劳动力配备及保障办法1、劳动力配备施工人员构成表 岗 位人 数岗 位人 数项目经理1搅拌桩钻工6项目副经理1挖机工5技术负责人1钢 筋 工2测 量 员2电焊工5施 工 员2电工、修理工2质 检 员2土方运送20材 料 员1安 全 员2预算成本1合 计57保 安2有些工种分时进场，机台操作和钢筋护坡施工、土方开挖等工序在不同步间进行。行政人员22、保障办法劳动力组织采用按工种分组施工方式，依照本工程工作量、进度规定等因素，统一调度各工种施工力量组织施工，人员充裕并相对稳定，我公司所有职工都为长期固定，不因任何工种技术规定而缺少人员影响，随时随处按技术规定调配各工种人员及时到场施工，保证工期进度不受影响。第三章 施工程序及总体组织布置一、施工程序依照设计图纸规定和现场状况、工期安排，施工程序作如下安排：1、场地平整。2、先施工降水井（管井）、截水沟；3、抽水施工4、降水满足规定后进行土方开挖、钢筋混凝土护坡施工同步进行；5、土方按规定开挖到设计标高，进入地下室施工阶段。6基坑进入监测、维护阶段。二、施工总体组织布置施工组织总体布置以系统工程理论为指引，辅以流水法,网络法施工筹划管理，保证合同履行。在规定工期内完毕合同，并且争创工程质量优良，是我司施工组织总体布置优先考虑目的。为了实现上述目的，为了保证本工程质量和工期，必要加大施工管理力度，健全管理组织，加强组织领导，规范施工和管理。该工地采用项目经理负责制，建立健全安全网络和质量管理。为了使工程能保质、保量按期完毕施工，咱们将选派施工经验丰富、工作认真负责、责任强先进人员构成本工程项目经理部。施工期间机台之间开展以“安全、质量、工期”为主题劳动竞赛，并且公司安排工程科、质量安全监察科、设备科、行政科、计财科等关于处室由总经理带队对现场进行检查指引工作，重要检查施工质量、安全文明施工及工期进度等，进行现场办公，解决施工中问题，做到每周一次。以定期巡访和不定期抽查形式进行监管，以保证达到该项目各项目的。第四章 安全文明施工保证办法一、安全施工保证办法（一）建立安全生产组织机构1、工地成立以项目经理为组长安全生产领导小组，建立以专职安全员、机台班组兼职安全员为主安全保证体系（见现场安全管理体系图）。管理人员和技术人员要挂牌上岗，进入现场要按岗位不同佩带不同颜色安全帽。 2、依照本工程施工特点，电气设施、起重设备及吊装运送安全是本次安全防护重要环节，吊车启用要有专人指挥。 3、严格执行公司“安全生产条例”和“安全施工规程”，并定期对照“安全文明施工考核原则”自评。健全安全管理办法，依照“安全第一、质量至上”原则，建立安全责任制，明确规定各级领导职能部门、工程技术人员和生产工人在施工活动中安全生产责任。 4、机械、电器配备安全防护设施，电线高架，防止漏电，杜绝事故发生。 5、特殊工种人员必要要持证上岗，规定各工序、各工种严格按相应操作规程进行施工。 6、强化安全教诲，使职工懂得安全生产知识，树立安全第一观念。每月一次安全会，每周一次安全检查，并填写安全周报，每天由专职安全员例行安全检查，做好安全台帐。 7、优化安全办法，建立安全施工责任制，树立全员管理、安全第一原则。 8、本工程安全生产目的要达到：死亡事故为零，重大事故为零，重大交通事故及重大设备事故为零，火灾爆炸事故为零，千人负伤率为零，现场无重大事故隐患。 9、土方开挖期间，基坑监测每天均有人员现场值班，及时向项目部、监理报告监测成果，项目部依照监测资料分析与否对基坑安全采用补救办法。 10、严格遵守工程建设安全生产关于管理规定，严格按安全原则组织施工，并随时接受行业安全检查人员依法实行监督检查，采用必要安全防护办法，消除事故隐患。 11、项目部对在施工场地工作人员进行安全教诲，并对她们安全负责，不得规定施工人员违背安全管理规定进行施工。 12、项目部在施工现场悬挂必须安全标志，以引起现场人员对安全隐患注意。对于在施工过程中查出安全隐患，项目部负责排除解决。 13、现场应组织恰当数量保安人员，负责工程及施工物资、车辆、机械装备和施工人员安全保卫工作，并配备夜间照明，并在夜间及节假日不间断，将施工安全落到实处。14、认真做好车辆、机械保养维护工作和驾驶操作人员安全教诲，保持车辆、机械良好车况，不违规操作，杜绝机械和车辆事故。现场安全管理体系图 公司安监科邳州市安监站甲方、监理项 目 经 理专 职 安 全 员施工班检修组机电组钻孔班钢筋班后勤班注浆班技术组保安组（二）建立安全生产责任制： 岗位安全责任制项目经理贯彻执行安全生产方针、政策和规章制度，对该项目安全生产负全面责任；配备安全员，建立并贯彻安全责任制；经常巡逻现场，制止违章；组织安全检查，及时贯彻隐患整治隐患；进行安全生产思想教诲，布置安全生产活动；报告工伤事故，保护事故现场。项目工程师督促贯彻施工组织设计中安全技术办法筹划；采用技术办法改进劳动条件，减轻劳动强度；在进行技术交底同步进行安全技术交底。项目安全员贯彻执行安全生产法律、地方性法规、行政规章及政策；监督安全管理网络在该项目中实行与运营；执行施工项目安全管理方案；实行安全培训；实行安全检查与纠正办法；事故报告、调查与解决；安全记录与台帐管理；向项目经理及分公司主管部门负责并报告安全管理网络绩效。其她人员遵守安全技术操作规程；对违章指挥、强令冒险作业有权回绝执行；对危害生命健康与安全行为，有权提出批评、检举和控告。（三）安全生产办法序号安全生产办法详细内容1贯彻“安全第一、防止为主”方针，作业前，由安全员向全体施工人员进行安全教诲和安全交底，提高安全意识和自我保护意识。2各种机电操作人员，必要通过专业培训，懂得机械构造、性能、操作及维护保养。所有人员必要通过安全培训并持证上岗3施工现场悬挂安全标语和警示牌，进入现场人员必要整洁穿戴劳保用品，登高作业必要系好安全带，禁止无关人员进入现场。4禁止酒后上岗操作，禁止作业时哄闹戏耍，工作时间应集中精力，服从指挥，禁止施工人员擅自脱离工作岗位。5雨天运送原材料时，应加盖，斜坡、运送道路应采用一定防滑办法。6办公、生活场合及机械设备配备灭火器，施工现场配备“摇表”和漏电探测仪。7依照本工程施工特点，电气设施、起重设备及吊装运送安全是本次安全防护重要环节，吊车启用要有专人指挥。8严格执行公司“安全生产条例”和“安全施工规程”，并定期对照“安全文明施工考核原则”自评。健全安全管理办法，依照“安全为天、质量为本”原则，建立安全责任制，明确规定各级领导职能部门、工程技术人员和生产工人在施工活动中安全生产责任。9机械、电器配备安全防护设施，电线高架，防止漏电，杜绝事故发生。10项目部在施工现场悬挂必须安全标志，以引起现场人员对安全隐患注意。对于在每周安全活动中查出安全隐患，项目部负责排除解决。11现场应组织恰当数量保安人员，负责工程及施工物资、车辆、机械装备和施工人员安全保卫工作，并配备夜间照明，并在夜间及节假日不间断，将施工安全落到实处。12认真做好车辆、机械保养维护工作和驾驶操作人员安全教诲，保持车辆、机械良好车况，不违规操作，杜绝机械和车辆事故。13对已经灌注空桩某些及时回填。对深度较大主储浆池周边用砖砌500高保护墙，以保证安全。（四）安全检查与整治项目部开展有筹划、有内容、有目定期安全检查。序号安全检查内容与整治办法1强化安全教诲，使职工懂得安全生产知识，树立安全第一观念。每月一次安全会，每周一次安全检查，并填写安全周报，每天由专职安全员例行安全检查，做好安全台帐。2严格遵守工程建设安全生产关于管理规定，严格按安全原则组织施工，并随时接受行业安全检查人员依法实行监督检查，采用必要安全防护办法，消除事故隐患。3对施工中暴露不安全因素，及时采用对策办法，对查出重大伤亡事故隐患，签发停工指令书，指定负责人责令其限期整治，整治验收合格后方可复工。同步，及时填写安全检查台帐和安全班报表，保证施工在安全条件下有序进行。4项目部对在施工场地工作人员进行安全教诲，并对她们安全负责，不得规定施工人员违背安全管理规定进行施工。二、施工现场文明生产规定1、开展文明工地创立活动，达到“市级文明工地”。 为创立原则化文明工地，现场设立文明施工领导小组，成立以项目经理为组长文明施工管理体系。 2、建立文明施工制度，坚持工地文明施工，工地大门口，办公室及场内主干道边用花草盆景绿化，工地人员不得打架斗殴，不说脏话，保持衣着整洁，经常检查监督，并定期对照我公司安全文明施工考核原则进行考核验收。 3、地面硬化解决，泥浆排放严格管理，做到泥浆不外溢，不泄漏，避免污染环境。 4、现场材料必要按照平面布置规定，整洁堆放，禁止杂乱无章，随意堆放。 5、施工时做到文明施工，坚持避免和消除对周边环境影响和破坏，生活垃圾集中堆放和解决。 6、阴雨天施工，汽车出门要特别注意轮胎冲洗，要安排专人负责洗车台冲洗工作，不得污染工地以外道路。 7、在雨天时，注意及时排水，保持工地干净。 8、严格管理生活垃圾，做到分类解决，不乱丢、乱抛，保持施工现场整洁和卫生。 9、文明施工，减少施工噪音，不影响周边市民工作和生活。10、基坑排水一定要通过沉淀池沉淀，才干排入市政下水，避免堵塞市政下水管网。现场文明施工管理体系图 组长：项目经理副组长：项目副经理副组长：安全员施 工组机电检修班吊 车班后勤组技术组 三、文明施工办法： 1、施工场地容貌 （1）施工现场置挂五牌一图，即：工程概况牌、安全纪律牌、安全标语牌、安全纪律牌、文明施工制度牌和施工平面图。做到五牌一图齐全，美观整洁。 （2）禁止周边居（农）民和闲杂人员进入施工区域内，未经批准批准，外部任何单位和个人不得进入工地。 （3）现场材料必要按照平面布置规定，整洁堆放，禁止杂乱无章，随意堆放。 （4）施工时做到文明施工，坚持避免和消除对周边环境影响和破坏，生活垃圾集中堆放和解决。（5）材料堆放：必要按总平面布置分类、分区域有序堆放，并有标记，其中，黄砂、石子应进料池（料池大小要依照每天用量和进出料以便而定），袋装水泥应进库存储；钢材要依照规格、型号分类摆放，木材及易燃物品要分开堆放并备足消防设施。 2、生活和环境卫生（1）制定生活和环境卫生管理制度，搞好职工宿舍卫生和食堂饮食卫生；设立水冲式厕所，做好厕所保洁工作；不乱倒生活垃圾，生活垃圾集中纳入都市垃圾解决系统；搭建临设经业主批准，做到整洁美观。 （2）道路：要坚实、平坦、有排水办法，特别是出入口均要铺设20m以上水泥路面，并要有深、宽各25cm左右，有钢筋网覆盖明排水横沟，旁设沉淀池两个，接通都市排水管网。门内侧应有冲洗用水管，并设专人对汽车开出工地迈进行冲刷，以免泥土带出工地； （3）场地：施工现场必要做硬（干）地坪，砼搅拌机和黄砂、石子堆放场质检必要做硬地坪，每天专人洒水和清扫，避免风吹扬尘； 3、现场文明氛围 （1）施工暂时用地张贴宣传标语，经常更换黑板报或报栏内容；施工现场入口处悬挂宣传标语横幅。 （2）所有施工人员都应穿戴整洁，行为文明。佩带项目部统一发放工作证，并在工作证上标明姓名、职务、身份及编号，在现场期间应始终佩带胸前。所有机械及设备都在醒目地注上施工单位名称。 （3）对受施工过程影响文物、古树采用保护办法，对于需保护文物提出监测保护方案，及时报告文物保护单位。 4、控制排污（1）进场后，布设好场内排水系统，所有废水、污水按原则办法解决后排入排污系统，不污染环境。所有施工垃圾按照批准办法运往批准地点进行解决，生活垃圾按照都市规定每天集中，纳入都市垃圾解决系统。（2）建筑垃圾及废料：必要及时清运出场，当天做不到则要集中堆放、覆盖，定期清运出场。建筑垃圾存储在场内时间不得超过7个工作日，且必要及时洒水避免起尘。四、减少噪音办法桩基施工环境噪声污染不容忽视，一方面项目经理部要引起足够注重，采用如下办法以减少环境污染和噪声： （1）工程施工期间，应控制噪音对环境影响，必须满足国家和市关于法规规定。必要符合建筑施工场界噪声限值（GB12523-90）和都市区域环境振动原则（GB10070-88）规定。 （2）选取施工设备及施工工艺时，考虑由此产生噪声对施工人员和周边地区居民影响。 （3）夜间施工应到区环保局办理夜间施工允许证，没有施工允许证不得夜间施工。 （4）夜间施工应低速钻进。 （5）夜间施工搭焊钢筋笼时，电焊弧光用彩条布遮挡。 （6）夜间施工，尽量避免大锤敲击，工人避免大喊大叫，以免影响周边居民休息。 （7）施工时间：早六时到晚八时，控制噪音在80分贝以内，别的时间不得发出噪音。（8）特殊规定：重大节日和活动期间施工，要遵守有关规定规定。第五章 施工进度筹划安排开挖前15天开始抽水、挂网护坡按土方开挖进度规定完毕，降水在主体构造施工完毕、基坑回填土完毕后停止抽水。 一、施工进度筹划（一）降水井施工本工程共58根（二）插筋护坡施工本工程约15000m2，每层开挖深度不超过2.5m，原则按7天一层考虑工期。（三）土方施工土方开挖约45000m3，依照砼护坡施工规定，穿插分层分段进行，不占主导工期。二、施工工期保证办法1、设立项目经理部，由项目经理在现场统一协调指挥，制定详细材料用量筹划和预算，编制好施工进度筹划，每周一次质量、进度、安全例会，针对施工中存在问题作出对策，采用有效办法加以改进，保证工程进度按筹划执行。 2、工程实行项目法管理，实行计件工资和质量奖惩制，从而在保证工程质量基本上提高工作效率。 3、保证设备投入数量，同步做好保养维修工作，并在现场设立维修点，备足易损件，及时修复故障设备，提高设备效率。4、保证材料供应，现场要保证一定材料储备量。5、合理安排总体施工顺序，总体按筹划实行，分阶段按现场实际状况调节以消除互相干扰和加以总体平衡。 6、严格按总平面图布置施工，合理安排现场，避免不同工种之间互相干扰而浮现工作停顿。 7、施工中如遇到特殊土层或其她无法预见因素而影响工程进度时，可及时增长施工机械设备，保证工期按期完毕。8、协调好外部关于单位（如市容委、环卫等）之间关系，保证工程顺利进行。第六章 施工质量保证办法及目的本工程质量级别为：符合国家验收原则，满足设计规定。在本工程施工中我公司将实行ISO9002质量原则体系，建立质量管理体系。实行质量程序控制，把质量管理贯穿于整个施工过程中，以工作质量保证工序质量，以工序质量保证工程质量，执行质量一票否决制，详细办法如下： 一、施工准备阶段质量管理认真学习图纸，领略设计规定，拟定质量原则，明确质量目的，加强对原材料、辅助材料质量检查工作。做好施工机械设备检修，保证正常工作。加强职工和技术人员思想教诲和业务培训，强化质量意识，提高业务水平。二、施工阶段质量管理 1、本工程质量重点是保证砼护坡插筋质量。 2、做好技术交底工作，严格按照设计和规范规定组织施工。加强施工质量检查和验收，依照质量原则做好自检和互检工作。上道工序不合格决不容许进入下道工序，全面接受监理工程师指令。3、钢筋混凝土护坡墙质量管理： （1）所使用原材料（水泥、砂、圆砾等）质量应符合关于规范规定原则和设计规定，并要具备出厂合格证及实验报告书。材料进场后还要按关于原则进行抽样质量检查； （2）插筋支护设计与施工必要进行插筋现场抗拔实验； （3）混凝土面层质量检查：a混凝土应进行抗压强度实验。试块数量为每隔500平方米面层取一组，且不少于三组； b混凝土面层厚度检查可用凿孔法。每100平方米面层取一点，且不少于三个点。合格条件为所有检查孔处厚度平均值不不大于设计厚度，最小厚度不适当不大于设计厚度80%； c混凝土面层外观检查应符合设计规定，无漏喷、空鼓现象。4、在施工过程中对现场验收记录，涉及成孔、钢筋笼、混凝土配合比、砼浇注等各工序技术指标进行考核。5、建立严格交接班制度，明确岗位职责，质量与奖惩挂钩。事先做出质量分析，作出质量对策，尽量把问题解决在浮现之前。三、应急办法及周边道路管线保护办法 1、位移过大超过报警值 在基坑开挖过程中，如监测发现位移过大超过报警值时，及时停止土方开挖，查明分析因素，增长注浆插筋或打水平锚杆。同步，增长基坑监测频率。 2、周遍道路沉降过大、管线受威胁 在基坑开挖中，如发现周边道路沉降过大，及时中断土方开挖，并在沉降区及周边用压密注浆加固土体，用树根桩加固管道。 3、道路、管道开裂 在基坑开挖中，当发生道路开裂、管道开裂时，应及时切断水源、气源，配合市政关于部门开挖修复，并在开裂区用压密注浆加固该主体。 4、基坑内疏干效果不好基坑开挖过程中，如发现基坑管井降水效果不好应一方面查明因素：是成井质量不好还是井内沉淤太多，或者是水量太小，找出因素后，应及时采用办法：增长降水井，加大抽水泵量或清洗管井。四、基坑开挖应急设备、物质准备设备：XY-100型地质钻机 1台 双液注浆泵 2套 轻型井点 3套材料：草 包 只 水 泥 100吨 水 玻 璃 2吨 锚杆水泥 20吨 速 凝 剂 5吨五、抢险组织机构建议在基坑开挖至地下室封顶期间，由业主牵头，成立安全生产领导小组，由业主重要负责人或总监理工程师总负责，各有关单位派人参加，统一组织，协调基坑、土方开挖及地下室施工，并实行24小时值班制，随时解决突发事件。由基坑安全生产领导小组牵头成立一支基坑抢险突击队，直属其领导，以支护单位人员为主，各有关单位派人参加；备足抢险材料、设备。抢险突击队在现场24小时待命，一旦浮现险情，能随时投入抢险。第七章 工程施工方案及工艺办法一、 基坑施工测量方案1.测量工程概况:本工程测量任务重要有如下几种方面：（1）高程测量：重要涉及基坑开挖深度、分层厚度与标高，围护桩桩身长度、桩顶高度等测量数据记录，以及基坑沉降位移观测等工作；（2）水平测量：重要涉及基坑开挖边线测量，桩基中心线、桩位测量，基坑水平沉降位移观测等工作。2.测量仪器配备:苏州一光全站仪1台、DS3型水准仪2台、50米钢尺4把，5米塔尺1把，5米小卷尺及墨线若干。3.建立建筑施工控制网:（1）场地平整后，组织专业测量班组，依照提供控制点坐标及红线图中已知坐标，按它们之间互有关系，先在拟建场地布置控制点，再根据其连线在图纸中与各轴线尺寸、角度，分别精测出各纵横列，并将各轴线延长到基坑挖不到地方，按规定做好永久控制桩，并通过检测检查及计算方格控制网测量精度。（2）轴线及点位完毕后，经关于单位校核无误，方可使用。4.基坑测设:（1）依照业主提供控制点，运用全站仪设立“O点”测站，测量时以业主提供符合测量规定控制点作为后视（不少于两个点），选取其中距离较远点作为起始方向，依照已计算水平角度和测边长度分别施测点A、点B、点C、点D。（2）水平角测量不少于二个测回，四点测量完毕后以O点定测站，后来每次复测均以此为根据，若角度误差超过10秒，必要对四点重新定位，角度误差在规范范畴内时，则采用反方向把误差平差到各点，每层土方开挖过程中测放控制时四点均向内侧平移1.2m，保证开挖土方时控制有根据，再移动各点位并固定，业主提供后视施测控制点必要引测到不受施工影响，土质较为坚硬，便于保护和后来测量以便地方。控制点作法采用不不大于20，长度不不大于30cm钢筋打入地面，四周用砼保护，外露长度约10-20mm，并刻画十字丝作为标志。5.拟定开挖边界线:运用主轴线法测定基坑开挖边界线，根据已建立施工方格网及设计图纸找出轮廓线与主轴关系，用钢尺定出其开挖界线，再在开挖边线外拟定桩位置。依照桩位设计图纸尺寸，逐个加以定出桩位；并用墨线弹在垫层面上，定出桩位后必要再进行一次校桩，并交监理、设计院、甲方确认。6.高程控制:由甲方将绝对标高控制点引至施工现场，在施工现场做好标高控制点。注意如下几点:（1）使用经纬仪、水平仪及钢尺使用前，均需检查与校正到规定偏差范畴内；（2）在测量定点时，测量闭合误差、量距误差均控制在规范容许范畴内。7.桩位测放:测量员运用轴线控制网和控制点，精确放出桩位。此过程施工员必要跟踪复核，并形成记录，工程结束后整顿归档。桩位测量放线详细环节如下： （1）测量员依照设计图纸上桩位位置与控制点相应关系，计算出放样所需各项数据，并将计算成果提交给施工员进行复核。（2）施工员依照设计图纸上桩位位置与控制点相应关系，自行计算放样数据，并将成果与测量员提供数据进行核对，复核无误后方可进行放样。（3）将经纬仪架设在控制点上，运用前、后视点调节零度线，再运用极坐标法和已计算出桩位数据进行精确放样。（4）施工员在测量员放样结束后，运用经纬仪复核已放桩位，复核无误后方可进行施工。（5）放样结束后，以工程桩位点中心，用白灰按桩径大小画一种圆圈，以以便插桩和对中。8.重要测量仪器使用与注意要点:（1）全站仪放样:平面测量主测仪器为日产“索佳J2全站仪”，该仪器技术规格为：测角精度2”，测程3000米，测距精度(2mm+2ppm)。可满足本项目平面精度规定。使用索佳J2全站仪，仪器提供了极坐标放样等各种功能，因而可计算或从设计文献查出各待定特性要素坐标值后，输入全站仪进行测量定位。用法如下：1）架设仪器于导线控制点，输入控制点坐标值。2）照准后视控制点，输入后视控制点坐标值或方位角。3）输入待定点坐标值。4）按照仪器所显示角度和距离放样定位。（2）高程测量:高程测量仪器为苏州一光DS3型自动安平水准仪”，该仪器技术规格为：放大倍率 32； 有效孔径 42mm ；视场角 126 ；乘常数 100； 加常数 0 ；最短视距 2M； 圆水准器角值 8/2mm； 管状水准器角值 22/2mm； 度盘 360； 度盘分度值 1。可满足本项目平面精度规定。用法如下:1）粗平:双手食指和拇指各拧一只脚螺旋，同步以相反方向转动，使圆水准器气泡向中间移动；再拧另一只脚螺旋，使圆气泡居中。若一次不能居中，可重复进行。2）瞄准:在离仪器不远处选一点A，并在其上立一根水准尺；转动目镜调焦螺旋使十字丝清晰；松开制动螺旋，转动仪器，用缺口和准星大体瞄准A点水准尺，拧紧制动螺旋；转动对光螺旋看清水准尺；转动微动螺旋使水准尺位于视线中央；再转动对光螺旋，使目的清晰并消除视差。3）精平:转动微倾螺旋，使符合水准管气泡两端半影像吻合（成圆弧状），即水准管气泡居中。4）读数:从望远镜中观测十字丝横丝在水准尺上分划位置，读取4位数字，即直接读出米（m）、分米（dm）、厘米（cm）数值，估读毫米（mm）数值，记为后视读数a。注意读数完毕时水准管气泡仍需居中。若不居中，应再资助精平，重新读数。二、喷射混凝土施工7.3.1喷射混凝土施工阐明1、本工程支护形式：基坑普遍采用1：1二级放坡开挖，边坡一、二级各设16、L=1米、间距1.5米，入射角90度钢筋插筋，坡面做挂网喷浆解决，出土口位置（暂时施工道路）采用1：7大放坡形式出土，坡面做也挂网喷浆解决。2、按设计规定开挖工作面，按设计规定修整边坡并清除坡面虚土。按设计规定设立泄水孔；挖出作业面修整后，应尽快铺设钢筋网，喷射混凝土面层(厚80)，喷射混凝土配合比暂按水泥:石子:砂=1:2:2，水灰比宜为0.40-0.45，砾石粒径不适当不不大于12mm，强度不低于C20，详细可按现场配合比实验拟定，为加速凝结可掺适量速凝剂。7.3.2.施工准备工作筹划重要施工机械配备:成孔钻机，注浆泵一台，空机VY-9/7a一台（风量9m3/min以上、风压不不大于0.5MPa）,立式强制式搅拌机400L、2.2KW一台，混凝土喷射机PZ-5、3KW一台，配套挖掘机、钢筋调直加工机械、潜水泵等配套设备。（7）重要劳动力配备:操作工10人。7.3.3喷射混凝土施工工艺7.3.3.1基坑开挖基坑要按规定严格分层分段开挖，在完毕上一层作业面插筋与喷射混凝土面层达到设计强度70%此前，不得进行下一层土层开挖。每层开挖深度取决于在支护投入工作前土壁可以自稳而不发生滑动破坏能力，本工程分二至三层，每层控制在3米内。挖方选用对坡面土体扰动小挖土设备和办法，禁止边壁浮现超挖或导致边壁土体松动。坡面经机械开挖后要采用小型机械或铲锹进行切削清坡，以使坡度及坡面平整度达到设计规定。为防止基坑边坡裸露土体塌陷，对于易塌土体可采用下列办法：1）对修整后边坡，及时喷上一层薄砂浆或混凝土，凝结后再进行钻孔；2）在作业面上先构筑钢筋网喷射混凝土面层，而后进行钻孔和设立插筋；3）在水平方向上分小段间隔开挖；4）先将作业深度上边壁做成斜坡，待钻孔并设立插筋后再清坡；7.3.32喷射第一道面层每步开挖后应尽快做好面层，即对修整后边壁及时喷上一层薄混凝土或砂浆。若土层地质条件好话，可省去该道面层。7.3.33设立插筋插筋设立也可以是采用专门设备将插筋钢筋击入土体，但是普通做法是先在土体中成孔，然后置入插筋钢筋。本工程坡度比较平缓（1：1），插筋较短（1米），设计未考虑注浆。插筋钻孔质量应符合下列规定：孔距容许偏差为100mm；孔径容许偏差为5mm；孔深容许偏差为30mm；倾角容许偏差为1。7.3.34喷第二道面层在喷混凝土之前，先按设计规定绑扎、固定钢筋网。面层内钢筋网片应牢固固定在边壁上并符合设计规定保护层厚度规定。钢筋网片可用插入土中钢筋固定，但在喷射混凝土时不应浮现振动。钢筋网片可焊接或绑扎而成，网格容许偏差为10mm。铺设钢筋网时每边搭接长度应不不大于一种网格边长或200mm，如为搭焊则焊接长度不不大于网片钢筋直径10倍。网片与坡面间隙不不大于20mm。插筋与面层钢筋网可通过井字加强钢筋直接焊接在钢筋网上，焊接强度要满足设计规定。还可以按设计规定末端做弯钩与面层钢筋绑扎在一起。喷射混凝土配合比应通过实验拟定，粗骨料最大粒径不适当不不大于12mm，水灰比不适当不不大于0.45，并应通过外加剂来调节所需工作度和早强时间。当采用干法施工时，应事先对操作手进行技术考核，以保证喷射混凝土水灰比和质量达到设计规定。喷
