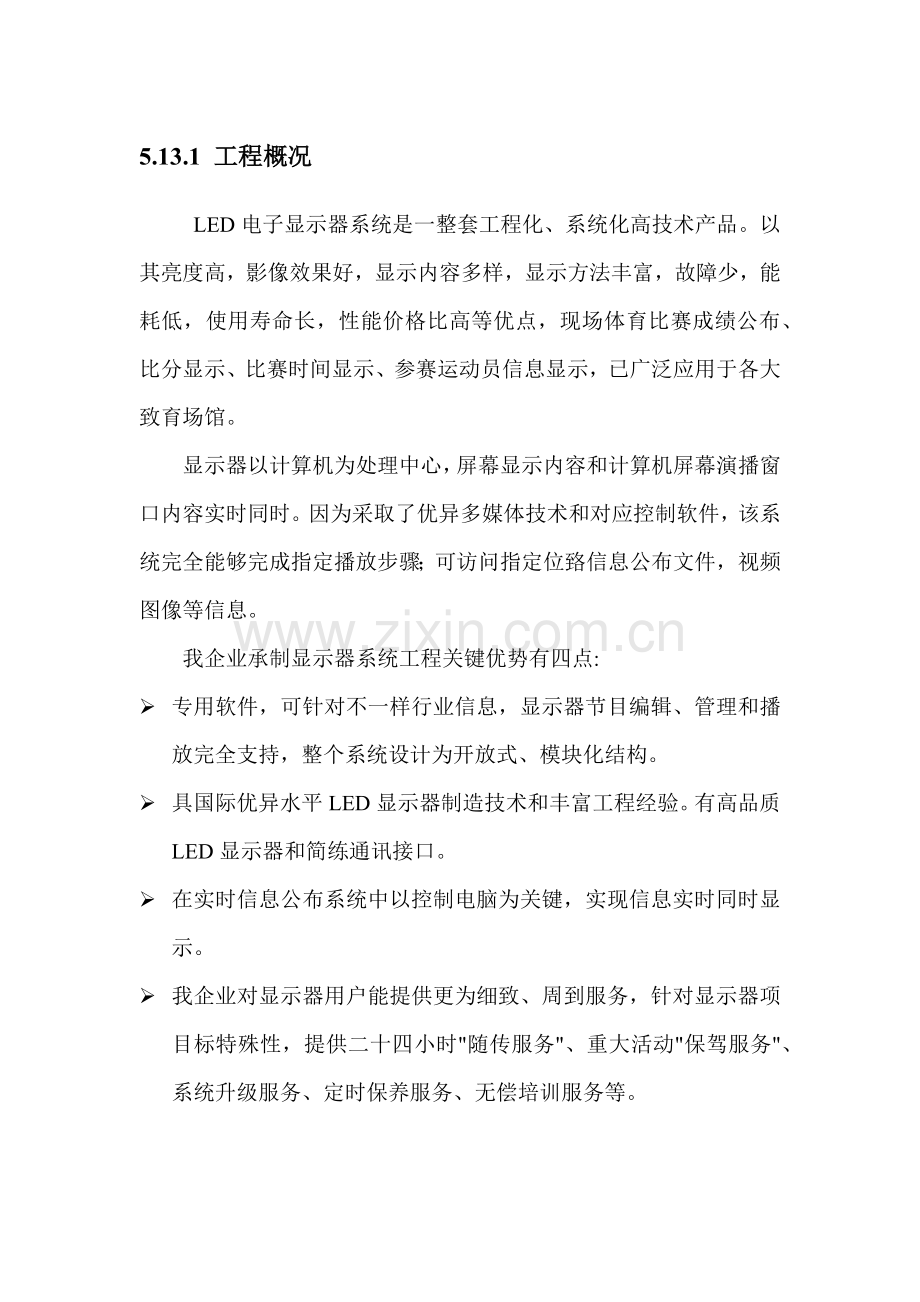

5.13.1 工程概况
LED电子显示器系统是一整套工程化、系统化高技术产品。以其亮度高，影像效果好，显示内容多样，显示方法丰富，故障少，能耗低，使用寿命长，性能价格比高等优点，现场体育比赛成绩公布、比分显示、比赛时间显示、参赛运动员信息显示，已广泛应用于各大致育场馆。
显示器以计算机为处理中心，屏幕显示内容和计算机屏幕演播窗口内容实时同时。因为采取了优异多媒体技术和对应控制软件，该系统完全能够完成指定播放步骤；可访问指定位臵信息公布文件，视频图像等信息。
我企业承制显示器系统工程关键优势有四点:
Ø 专用软件，可针对不一样行业信息，显示器节目编辑、管理和播放完全支持，整个系统设计为开放式、模块化结构。
Ø 具国际优异水平LED显示器制造技术和丰富工程经验。有高品质LED显示器和简练通讯接口。
Ø 在实时信息公布系统中以控制电脑为关键，实现信息实时同时显示。
Ø 我企业对显示器用户能提供更为细致、周到服务，针对显示器项目标特殊性，提供二十四小时"随传服务"、重大活动"保驾服务"、系统升级服务、定时保养服务、无偿培训服务等。

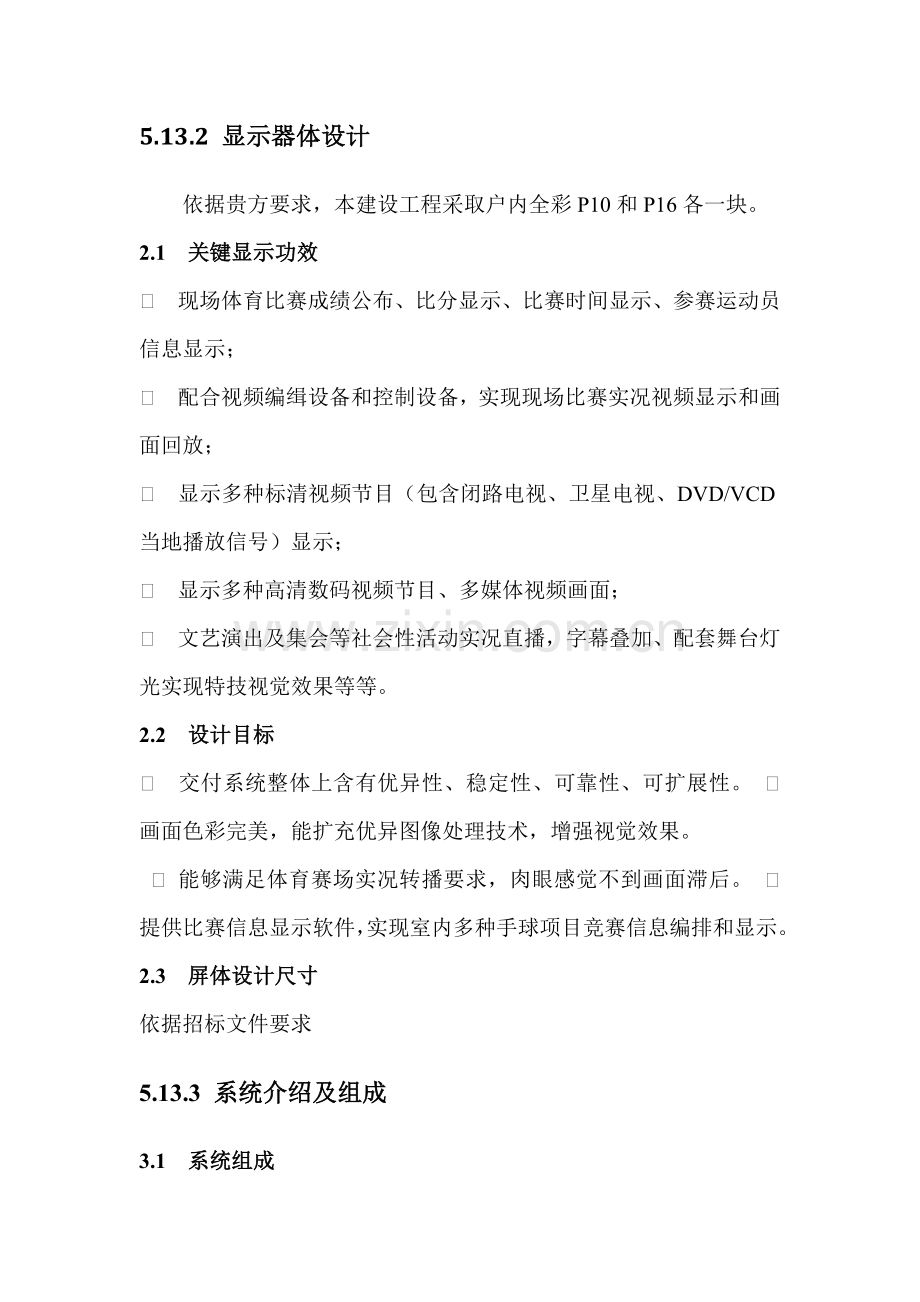

5.13.2 显示器体设计
依据贵方要求，本建设工程采取户内全彩P10和P16各一块。
2.1 关键显示功效
l 现场体育比赛成绩公布、比分显示、比赛时间显示、参赛运动员信息显示；
l 配合视频编缉设备和控制设备，实现现场比赛实况视频显示和画面回放；
l 显示多种标清视频节目（包含闭路电视、卫星电视、DVD/VCD当地播放信号）显示；
l 显示多种高清数码视频节目、多媒体视频画面；
l 文艺演出及集会等社会性活动实况直播，字幕叠加、配套舞台灯光实现特技视觉效果等等。
2.2 设计目标
l 交付系统整体上含有优异性、稳定性、可靠性、可扩展性。 l 画面色彩完美，能扩充优异图像处理技术，增强视觉效果。
l 能够满足体育赛场实况转播要求，肉眼感觉不到画面滞后。 l 提供比赛信息显示软件，实现室内多种手球项目竞赛信息编排和显示。
2.3 屏体设计尺寸
依据招标文件要求
5.13.3 系统介绍及组成
3.1 系统组成
系统由显示器体、控制计算机、DVI显示卡、同时控制卡、数据传输线、供电电源、外接设备及系统软件组成。
显示器
以红、绿、蓝色发光二极管作为发光显示元件，和驱动电路、数据处理电路一起组成显示单元模块，从而组成矩阵式显示器。相当于放大了显示器。
控制计算机
是显示器专用控制机，内插接DVI显示卡、同时控制卡，来实现对显示器控制，用户可选择多种品牌机及兼容机。
DVI显示卡
采取数字视频接口DVI显示卡作为LED显示器专用显示卡，含有比传统模拟显卡愈加优越性能。
同时控制卡
由我企业设计同时数据采集发送卡，含有数据采集、色调变换、非线性变换、亮度调整等功效。
数据传输线
使用抗干扰能力强超5类双绞线，确保数据在传输无误。
外接设备
依据用户要求，可外接其它设备，如录像机、影碟机、摄像机、电视接收机等，并支持NTSC、PAL、S_Video等多个制式。如计算机配臵声卡，外接功放音箱，可实现音频信号输出。
供电电源
经稳压后，按额定负载情况，均匀地分接到显示器各个区域，为LED显示器提供安全可靠电力供给。
3.2 系统软件说明
l 为了使显示器快速便捷地显示体育比赛信息，系统配臵篮球、排球比赛信息显示设备、体育时钟接口设备，和相关比赛信息编辑和裁判辅助系统。
l 为了使显示器便于接入多种视频图像，而且高保真地还原图像，系统配套装备视频控制和编辑设备、字幕制作设备、电脑动画制作软件。
l 系统以计算机局域网络为控制关键，三基色多级灰度全彩显示器幕实现全色画面显示，大屏幕上显示内容和控制计算机屏幕演播窗口内容实时同时。
3.3 系统功效特点
实现高清和标清多个格式视频节目实况播放：比如体育比赛实况摄像，文艺演出实况摄像，集会实况摄像等；
实现即时动态显示现场体育比赛比分、比赛时间显示，公布成绩；实现视频采集，媒体格式转换和存放，方便后续非线性编辑和画面回放。
实现非线性编辑和特技字幕叠加制作。
接驳和切换多个外部视频源：比如：卫星电视、闭路电视、多种制式标清和高清电视视频信号源；
控制和播放多种磁盘媒体：VCD/DVD、磁盘媒体文件、流媒体文件； 实现显示立即消息：显示广告、公告、横幅等。
用国际最优异256级灰度控制技术，真正实现256级灰度控制，使显示图像层次分明、色彩鲜艳。
将非线性校正功效集成进驱动板芯片之中，采取8192级校正技术，最大程度地降低显示数据传送、同时提升系统稳定性，以非线性校正方法驱动LED管，使LED显示器适应人类眼睛非线性需求，从而显示同计算机一样生动逼真视频画面，图像愈加稳定。
采取国际最优异集256级灰度控制及8192级视觉非线性校正功效于一体集成芯片，图象清楚、层次分明；采取专用LED恒流驱动电路，集成度高，恒流效果好。
可经过软件现场实现对LED显示器整屏及每个发光模块亮度、色度、对比度调整，且含有记忆功效。
采取工业级开关电源，并降额20%使用。因为采取了优异电源管理技术，整屏发烧量极低，可长久运行。
电脑和LED显示器之间传输距离：使用一般电缆传输距离可达100米以上，采取光纤传输距离可达15公里。
3.4 安装方法

3.5 系统拓扑图

系统设计方案中，采取光纤传输在馆场内设臵视频接入端子，并经过视频光端机搜集视频信号。视频光端机输出现场视频信号源至视频处理器，并最终投播到LED显示器。
音频方面，本方案设计为由主控电脑输出同时音频，经由音频线传送至音频矩阵，最终由音响系统输出。
5.13.4 工程进度计划
4.1简明说明
整个显示系统施工包含两部分：
一、显示器屏体及相关设备。该部分生产和现场安装由我企业负责完成；
二、屏体外框、装饰和工程整体钢架结构部分。由我企业提供图纸，由甲方施工队完成整个显示系统工程施工。
4.2 施工进度计划
1）总工期：由协议生效并确定工程开工之日起6天完成。
2）施工进度及程序为按时优质完成LED显示器项目工程，特编制以下工程项目进度计划安排表：
（一）屏体生产加工及调试（20天）
协议签署生效之日起即投料生产，工期20天，和钢结构工程同时进行。
工艺步骤以下：

（二）LED屏体现场安装、调试施工（6天） 本工程项目包含：
（1）LED电子显示器安装及调试；
（2）供电电源及地线连接；
（3）系统软件安装和调试；
（4）机房设备和系统联调。
其网络步骤图以下：
