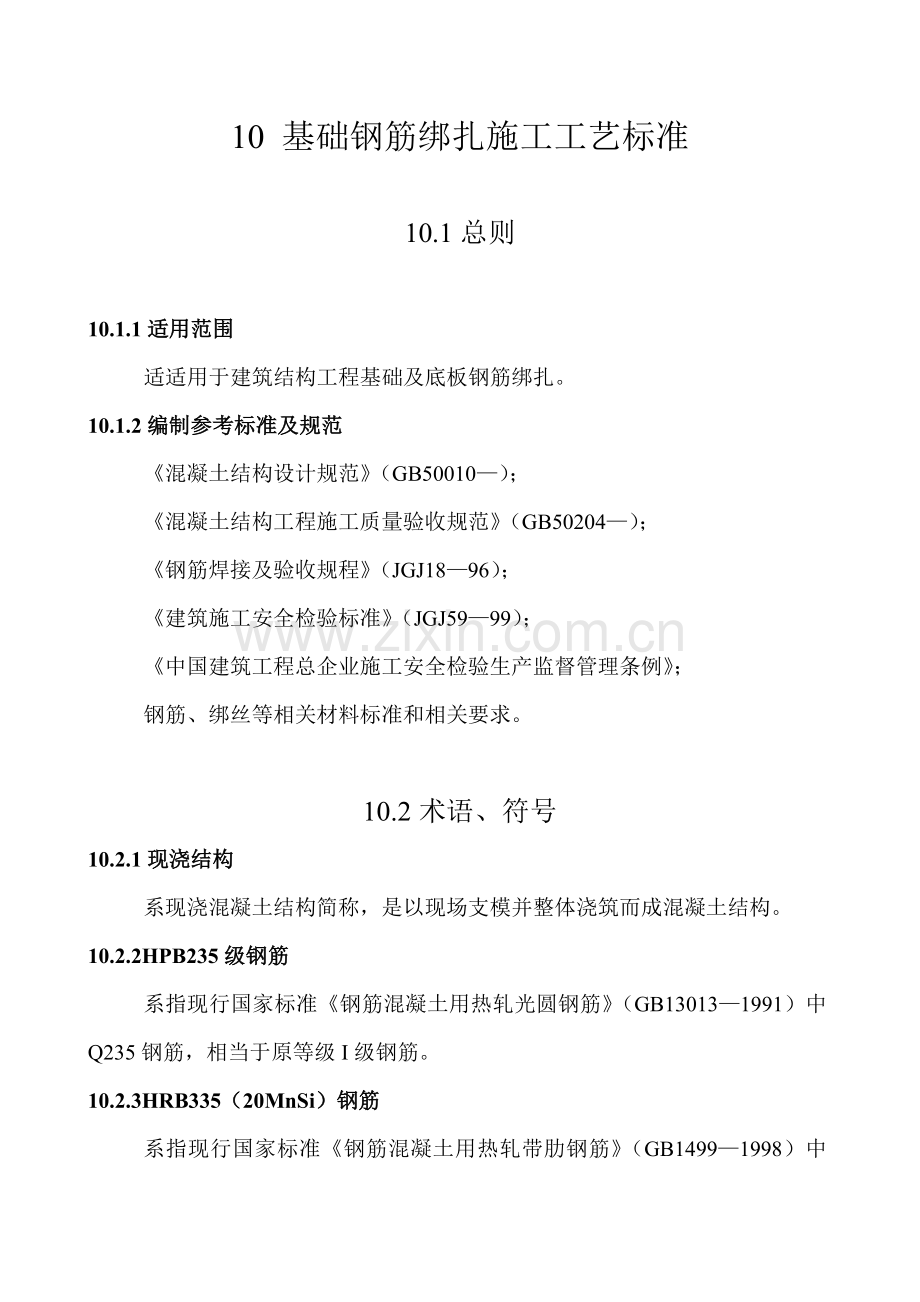

10 基础钢筋绑扎施工工艺标准

10.1总则

10.1.1适用范围
适适用于建筑结构工程基础及底板钢筋绑扎。
10.1.2编制参考标准及规范
《混凝土结构设计规范》（GB50010—）；
《混凝土结构工程施工质量验收规范》（GB50204—）；
《钢筋焊接及验收规程》（JGJ18—96）；
《建筑施工安全检验标准》（JGJ59—99）；
《中国建筑工程总企业施工安全检验生产监督管理条例》；
钢筋、绑丝等相关材料标准和相关要求。

10.2术语、符号
10.2.1现浇结构
系现浇混凝土结构简称，是以现场支模并整体浇筑而成混凝土结构。
10.2.2HPB235级钢筋
系指现行国家标准《钢筋混凝土用热轧光圆钢筋》（GB13013—1991）中Q235钢筋，相当于原等级I级钢筋。
10.2.3HRB335（20MnSi）钢筋
系指现行国家标准《钢筋混凝土用热轧带肋钢筋》（GB1499—1998）中HRB335钢筋，相当于原等级II级钢筋。
10.2.4HRB400（20MnSiV、20MnSiNbv、20MnSiTi）级钢筋
系指现行国家标准《钢筋混凝土用热轧带肋钢筋》（GB1499—1998）中HRB400钢筋，相当于原等级III级钢筋。

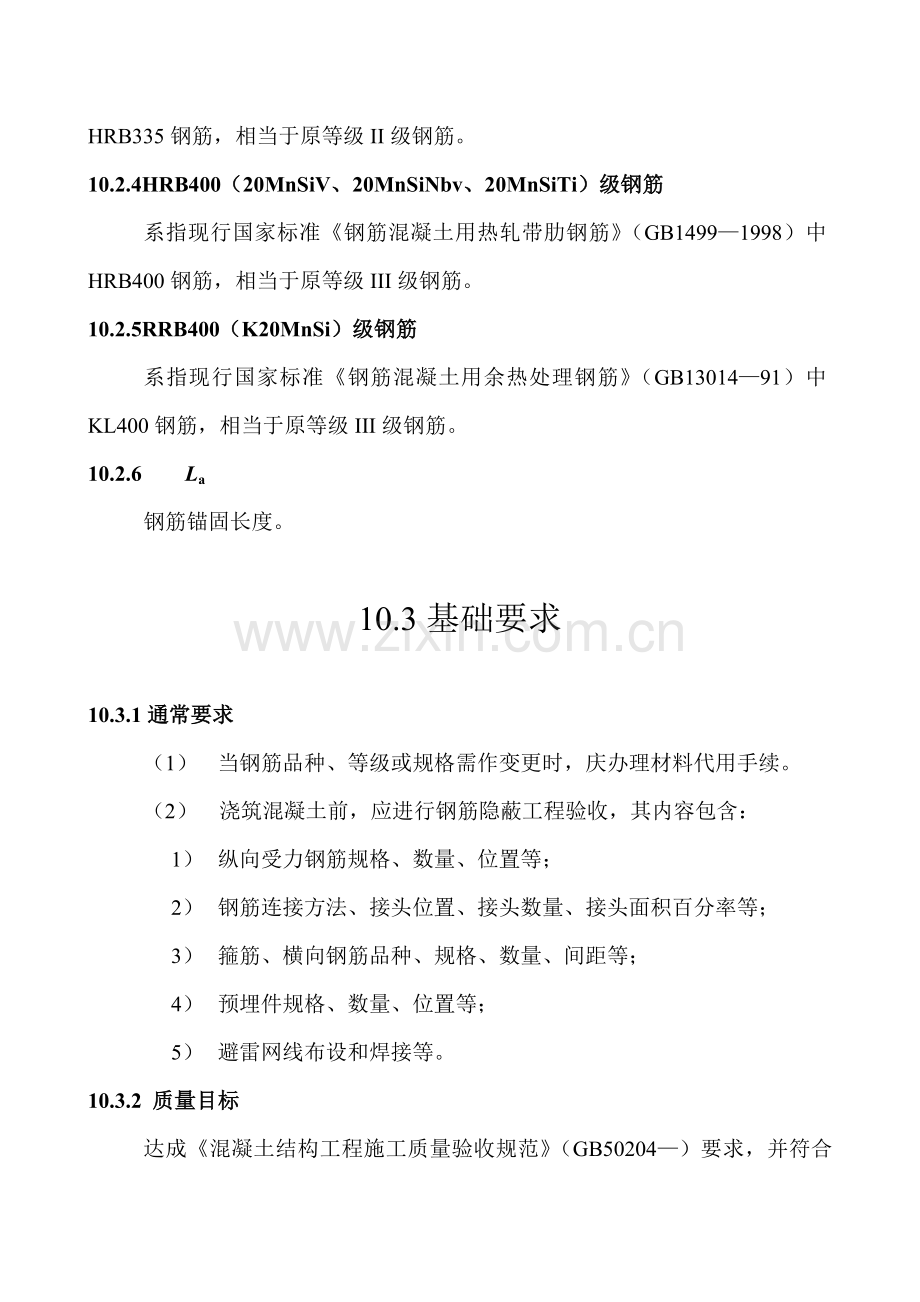

10.2.5RRB400（K20MnSi）级钢筋
系指现行国家标准《钢筋混凝土用余热处理钢筋》（GB13014—91）中KL400钢筋，相当于原等级III级钢筋。
10.2.6 La
钢筋锚固长度。

10.3基础要求

10.3.1通常要求
（1） 当钢筋品种、等级或规格需作变更时，庆办理材料代用手续。
（2） 浇筑混凝土前，应进行钢筋隐蔽工程验收，其内容包含：
1） 纵向受力钢筋规格、数量、位置等；
2） 钢筋连接方法、接头位置、接头数量、接头面积百分率等；
3） 箍筋、横向钢筋品种、规格、数量、间距等；
4） 预埋件规格、数量、位置等；
5） 避雷网线布设和焊接等。
10.3.2 质量目标
达成《混凝土结构工程施工质量验收规范》（GB50204—）要求，并符合图纸及“施工组织设计”要求。

10.4施工准备

10.4.1技术准备
（1） 熟悉图纸、钢筋下料完成。
（2） 在垫层上弹出钢筋位置线。
（3） 做好技术交底
10.4.2材料要求
（1） 工程所用钢筋种类、规格必需符合设计要求，并经检验合格。
（2） 钢筋半成吕符合设计及规范要求。
（3） 钢筋绑扎用钢丝（镀锌钢丝）可采取20～22号钢丝，其中22号钢丝只用于绑直径12mm以下钢筋。钢筋绑扎钢丝长度参考表10.4.2。
钢筋绑扎钢丝长度参考表（mm） 表10.4.2
钢筋直径（mm）
6～8
10～12
14～16
18～20
22
25
28
32
6～8
150
170
190
220
250
270
290
320
10～12

190
220
250
270
290
310
340
14～16

250
270
290
310
330
360
18～20

290
310
330
350
380
22

330
350
370
400
10.4.3关键机具
钢筋钩子、钢筋运输车、石笔、墨斗、尺子等。
10.4.4作业条件
（1）基础垫层完成，并符合设计要求。垫层上钢筋位置线已弹好。
（2）检验钢筋出厂合格证，按要求进行复试，并经检验合格后方能使用。钢筋无老锈及污染，成型钢筋经现场检验合格。
（3）钢筋应按现场擅长平面部署图中指定位置堆放，钢筋外表面如有铁锈时，应在绑扎前清除洁净，锈蚀严重钢筋不得使用。
（4）绑扎钢筋地点已清理洁净。

10.5材料和质量关键点

10.5.1材料关键要求
施工现场所用材料材质、规格应和设计图纸相一致，材料代用应取得设计、监理、甲方同意。
10.5.2技术关键要求
基础钢筋绑扎一定要牢靠，脱扣松扣数量一定要符合本标准要求；钢筋绑扎前要先弹出钢筋位置线，确保钢筋位置正确。
10.5.3质量关键要求
施工中应注意下列质量问题，妥善处理，达成质量要求；
（1） 施工中要确保钢筋保护层厚度正确，若采取双排筋时要确保上下两排筋距离。
（2） 钢筋接头位置及接头面积百分率要符合设计及施工验收规范要求。
（3） 钢筋布放位置要正确，绑扎要牢靠。
10.5.4职业健康安全要求
（1） 各类操作人员应进行职业健康安全教育培训，了解健康情况，并培训合格后方可上岗操作。
（2） 配置必需安全防护装备（安全帽、安全带、防滑鞋、手套、工具带等）并正确使用。
（3） 项目关键工种应有对应安全技术操作规程，特种作业人员应进行培训后持证上岗。
105.5环境关键要求
（4） 应依据工程特点、施工工艺、作业条件、队伍素质编制有针对性安全防护方法，列出工程威胁点和安全作业注意事项。
（5） 严格实施安全技术交底工作，按“施工组织设计”及“施工方案”要法语进行细化和补充，将操作者安全注意事项讲明、讲清。
（6） 施工作业应有可靠安全操作环境。
（7） 其它安全事项严格实施《建筑施工安全检验标准》（JGJ59—99）和《中国建筑工程总企业施工安全生产监督管理条例》要求。

10.6施工工艺

10.6.1工艺步骤
基础垫层完
弹底板钢筋位置线
钢筋半成品运输到位
按线布放钢筋
绑 扎

10.6.2操作工艺
（1） 将基础垫层清扫洁净，用石笔和墨斗在上面弹放钢筋位置线。
（2） 按钢筋位置线布放基础钢筋。
（3） 绑扎钢筋。四面两行钢筋交叉点应每点绑扎牢。中间部分交叉点可相隔交错扎牢，但必需确保受力钢筋不位移。双向主筋钢筋网，则需交全部钢筋相交点扎牢。相邻绑扎点钢丝扣成八字开，以免风片歪斜变形。
（4） 大底板采取双层钢筋网时，在上层钢筋网下面应设置钢筋撑脚或混凝土撑脚，以确保钢筋位置正确，钢筋撑脚下应垫在下征钢筋网上。见图10.6.2-1和图10.6.2–2。
钢筋撑脚形式和尺寸图10.6.2-1图10.6.2-2所表示。图10.6.2-1所表示类型撑脚每隔1m放置1个。其直径选择：当析厚h≤300mm时为8～10mm；当板厚h=300～500mm时为12～14mm。当板厚h＞500mm时选择图10.6.2-2所表示撑脚，钢筋直径为16～18mm。沿短向通长部署，间距以能确保钢筋位置为准。
（5） 钢筋弯钩应朝上，不要倒向一边；双钢筋网上层钢筋弯钩应朝下。
（6） 独立基础、为双向弯曲，其底面短向钢筋应放在长向钢筋上面。
（7） 现浇柱和基础连用插筋，其箍筋应比柱箍筋小一个柱筋直径，方便连接。箍筋位置一定要绑扎固定牢靠，以免造成柱轴线偏移。
（8） 基础中纵向受力钢筋混凝土保护层厚度不应小于40mm，当无垫层时不应小于700mm。
（9） 钢筋连接：
1）钢筋连接接头宜设置在受力较小处。接头末端至钢筋弯起点距离不应小于钢筋直径10倍；
2）若采取绑扎搭接接头，则接头相纵向受力钢筋绑扎接头宜相互错开；钢筋绑扎接送连接区段长度为1.3倍搭接长度（LL）；凡搭接接头中点在该区段搭接接头均属于同一连接区段；在同一区段内受拉钢筋搭接接头面积百分率为25%；
3）当钢筋直才能d＞16mm时，不宜采取绑扎接头；
4）纵向受力钢筋采取机械连接接头或焊接接头时，连接区段长度为35d（d为纵向受力钢筋较大值）且大于50mm。同一连接区段内，纵向受力钢筋接头面积百分率应符合设计要求，当设计无要求时，应符合下列要求：
①在受拉区不宜大于50%；
②直接承受动力荷载基础中，不宜采取焊接接头；当采取机械连接接头时，不应大于50%。
（10）基础钢筋若干要求：
1）当条形基础宽度B≥1600mm时，横向受力钢筋长度可减至0.9B，交错部署；
2）当单独基础边长B≥3000mm（除基础支承在桩上外时，受力钢筋长度可减至0.9B，交错部署。
（11）基础浇筑完成后，把基础上预留墙柱插筋扶正理顺，确保插筋位置正确。
（12）承台钢筋绑扎前，一定要确保桩基伸出钢筋到承台铺固长度。

10.7质量标准

10.7.1主控项目
基础钢筋绑扎时，受力钢筋品种、等级、规格和数量必需符合设计要求。
检验数量：全数检验。
检验方法：观察、钢尺检验。
10.7.2通常项目
基础钢筋绑扎许可偏差应符合表10.7.2要求。
检验数量：在同一检验批内，独立基础应抽查构件数量10%，且不少于3件，筏板基础可按纵、横轴线划分检验面，抽查10%，且不少于3面。
构件绑扎许可偏差和检验方法 表10.7.2
项 目
许可偏差（mm）
检验方法
绑扎钢筋网
长、宽
±10
钢尺检验
网眼尺寸
±20
钢尺量连续3档，取最大值
绑扎钢筋骨架
长
±10
钢尺检验
宽、高
±5
钢尺检验

受力钢筋
间距
±10
钢尺量两端、中间各一点取最大值
排距
±5
保护层厚度
±10
钢尺检验
绑扎箍筋、横向钢筋间距
±20
钢尺量连续3档，取最大值
钢筋弯起点位置
20
钢尺检验
预埋件
中心线位置
5
钢尺检验
预埋件
水平高差
+3，-0
钢尺和塞尺检验
绑所缺扣、松扣数量
不超出扣数10%且不应集中
观察和手扳检验

弯钩和绑扎接头
弯钩朝向应正确。任一绑扎接头搭接长度均不应小于要求值，且不应大于要求值5%

观察和尺量检验

箍 筋
数量符合设计要求，弯钩角度和平直长度符合要求

10.8成品保护

10.8.1钢筋绑扎完后，应采取保护方法，预防钢筋变形、位移。
10.8.2浇筑混凝土时，应搭设上人和运输通道，严禁直接踩压钢筋。
10.8.3浇筑混凝土时，严禁碰撞预埋件，如碰动应在设计位置重新固定牢
10.8.4各工种操作人员不准任意掰动切割钢筋。

10.9安全环境保护方法

依据《中国安全生产法》、《建筑施工安全检验标准》（JGJ59—99）、《中国环境保护法》及地方标准，依据工程特点，编制具体安全环境保护方法。

10.10质量统计

本工艺标准应含有下列质量统计：
（1） 钢筋出厂质量证实书或试验汇报单；
（2） 钢筋力学性能试验汇报；
（3） 进口钢筋应有化学成份检验汇报和可焊性试验汇报。国产钢筋在加工过程中，发生脆断、焊接性能不良或机械性能显著不正常，应有化学成份检验汇报；
（4） 钢筋焊接试验汇报；
（5） 焊条、焊剂合格证、焊工操作证；
（6） 隐蔽验收统计；
（7） 钢筋分项工程质量检验评定资料。
