关键技术交底表专业资料.doc

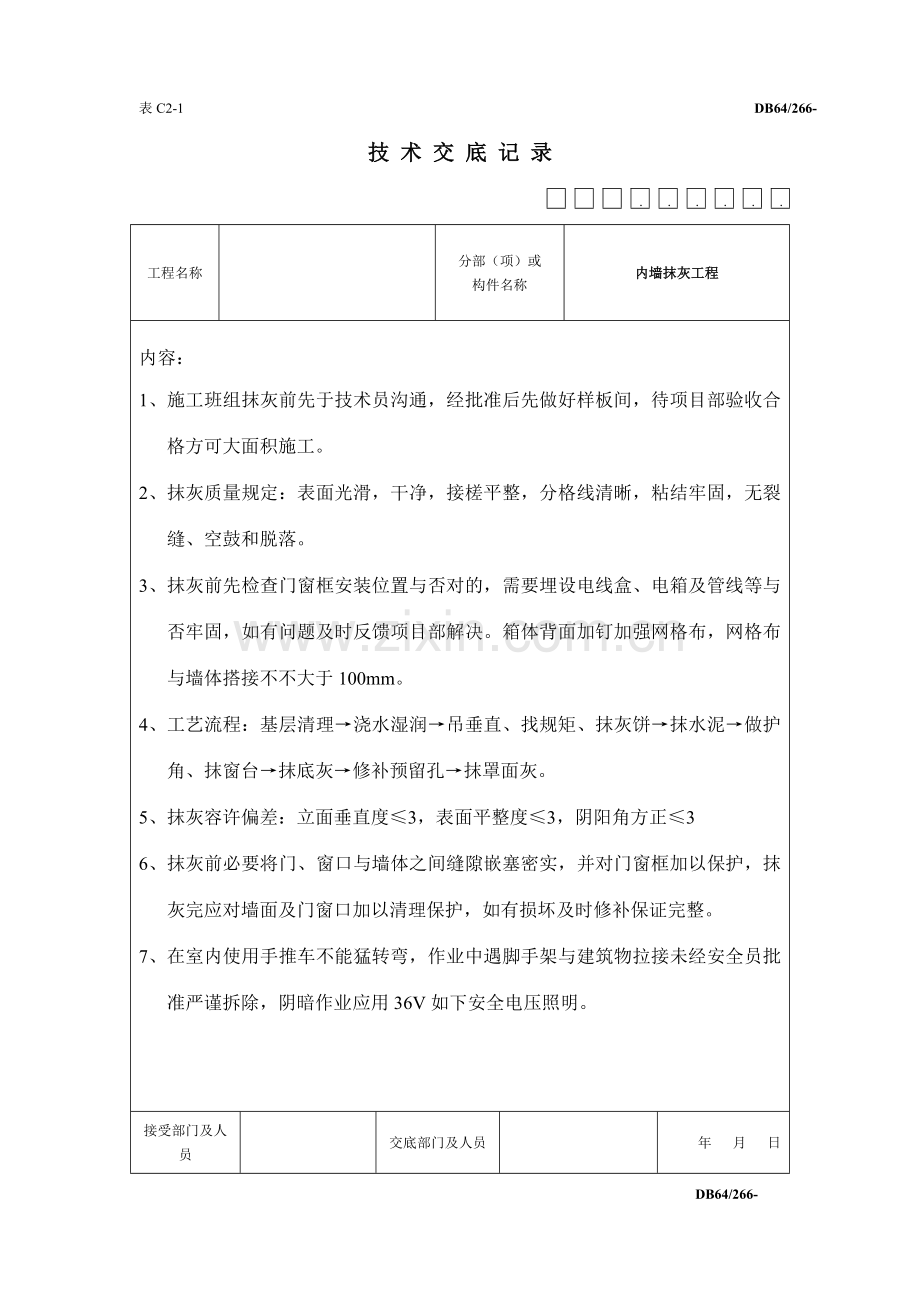

表C2-1 DB64/266-技 术 交 底 记 录 .1.C.2.0.0.1 工程名称分部（项）或构件名称内墙抹灰工程内容：1、 施工班组抹灰前先于技术员沟通，经批准后先做好样板间，待项目部验收合格方可大面积施工。2、 抹灰质量规定：表面光滑，干净，接槎平整，分格线清晰，粘结牢固，无裂缝、空鼓和脱落。3、 抹灰前先检查门窗框安装位置与否对的，需要埋设电线盒、电箱及管线等与否牢固，如有问题及时反馈项目部解决。箱体背面加钉加强网格布，网格布与墙体搭接不不大于100mm。4、 工艺流程：基层清理浇水湿润吊垂直、找规矩、抹灰饼抹水泥做护角、抹窗台抹底灰修补预留孔抹罩面灰。5、 抹灰容许偏差：立面垂直度3，表面平整度3，阴阳角方正36、 抹灰前必要将门、窗口与墙体之间缝隙嵌塞密实，并对门窗框加以保护，抹灰完应对墙面及门窗口加以清理保护，如有损坏及时修补保证完整。7、 在室内使用手推车不能猛转弯，作业中遇脚手架与建筑物拉接未经安全员批准严谨拆除，阴暗作业应用36V如下安全电压照明。接受部门及人员交底部门及人员年 月 日 DB64/266-技 术 交 底 记 录 .1.C.2.0.0.1 工程名称分部（项）或构件名称木门安装内容：1、 门框进场后一方面组织人员将门框靠墙一侧涂刷防腐涂料，码放时下垫高度不少于200mm，检查门框和扇有无翘扭、弯曲、劈裂，如有提前修理。2、 门框安装前与技术员沟通，弹好建筑50cm控制线，并复查洞口标高、尺寸及木砖位置，严格按设计标高施工，如有问题及时反馈解决。3、 门框安装时用木楔暂时固定在门洞口内相应预埋木砖位置，用线坠校正框正侧面垂直度，用水平尺校正框水平度，用砸扁帽钉子钉牢在木砖上，要去顶面冲入木框12mm，每块木砖钉两处。4、 扇安装时先量出樘口净尺寸，考虑留缝宽度，拟定扇高宽尺寸。5、 门扇安装时所有小五金必要用木螺丝拧入固定，禁止用钉子代替。使用木螺丝时，先用手锤钉入全长三分之一，接着用螺丝刀拧入，门锁安装普通距地0.91.5m，安装时应错开冒头和边挺榫头，门拉手应位于扇中线如下。插销位于拉手下边。6、 木门安装留缝限值和容许偏差：7、 (1)门槽口对角线长度差3mm,(2)门框正侧面垂直度2mm (3)门扇对口缝12.5mm (4)门扇与上框间留缝12mm (5)门扇与侧框间留缝12.5mm接受部门及人员交底部门及人员年 月 日技 术 交 底 记 录工程名称分部（项）或构件名称塑钢窗l 内容：l 施工准备l 进场前与技术员检查预留洞口质量与否符合设计规定，如有问题及时反馈解决。l 窗框、扇安装前先检查型号，尺寸与否符合设计规定。l 依照500mm线拟定安装标高。l 安装外窗应自上而下，上下不对口及时解决。l 检查窗上口保护膜与否完好，如有破损应补粘后再安装。l 施工工艺l 弹线找规矩窗洞口解决拆包检查窗质量按编号运至安装地点暂时固定窗框找正吊垂直固定好窗窗口嵌缝检查质量成品保护。l 按照图纸设计尺寸弹好窗框安装位置及立口标高。l 安装窗框并按找好垂直度及标高用木楔子暂时固定，检查正侧面垂直度及对角线，合格后用膨胀螺栓与预制块进行连接。l 嵌缝:窗与墙体缝隙用闭孔弹性材料，如用岩棉填实，表面用厚度58密封胶封闭。l 窗附件安装：安装时应先用电钻钻孔，再用自攻钉螺丝拧入，禁止铁锤敲打，防止损坏框料。l 应注意质量问题l 1.上下层窗不顺直，左右安装不符线，洞口预留偏位，安装前没有按规定规定先弹线，找接受部门及人员交底部门及人员年 月 日DB64/266-技 术 交 底 记 录 .1.C.2.0.0.1 工程名称分部（项）或构件名称塑钢窗内容：规矩，没有吊好垂直立线，没找好窗上下水平线，解决此问题规定操作人员必要按施工工艺原则进行。2.运送存储损坏：运送时轻拿轻放，下垫木方，并竖起摆放，远离热源。3.污染：打胶应仔细操作，竣工后检查有无漏掉污染。4.表面划痕：严防用硬物清理塑钢窗表面。四、成品保护1.应先检查窗保护膜，完整无损方可安装。2.禁止从窗口运送任何材料，防止碰坏窗户。3.在室内湿作业未完之前，任何工种不得随意撕毁保护膜。4.窗保护膜应在打胶前撕去，要轻撕，禁止用铲刀铲，以免导致划痕。五、质量验收原则1.塑钢窗品种、类别、规格、尺寸及内衬增强型钢壁厚必要符合规范和设计规定。检查办法：观测、尺量检查，检查产品合格证书、性能检测报告，进场验收报告和复检报告。2.塑钢窗窗框和扇安装必要牢固，膨胀螺栓数量与位置必要对的，连接符合规定，固定点应距窗角，中横框，中竖框150200mm,固定间距不不不大于600mm检查办法：观测、手扳检查，检查隐蔽记录和工程验收记录接受部门及人员交底部门及人员年 月 日DB64/266-技 术 交 底 记 录 .1.C.2.0.0.1 工程名称分部（项）或构件名称塑钢窗内容：3.塑钢穿拼樘料内补增强型钢规格、壁厚必要符合规定，型钢与型材内腔吻合紧密，两端与洞口固定牢固。检查办法:观测，手扳检查，尺量检查，检查进场验收记录1. 推拉窗扇应推拉灵活，关闭严密，无倒翘。检查办法：观测，启动关闭检查。2. 容许偏差：窗槽口高度和宽度：1500mm,容许偏差2mm，1500mm，容许偏差3mm窗槽口对角线长度差：mm，容许偏差3mm，mm，容许偏差5mm窗框正侧面垂直度：3mm； 窗框水平度：3mm接受部门及人员交底部门及人员年 月 日技 术 交 底 记 录 .1.C.2.0.0.1 工程名称分部（项）或构件名称屋面瓦内容：1. 一方面混凝土基层屋面找平层，防水层及防水保护层已做完，做完各层隐蔽检查记录，并完毕交接检查手续。2. 施工工艺流程：清理基层抄平、找方、弹线安装顺水条、挂瓦条挂屋面瓦屋面瓦验收3. 清理基层：屋面瓦施工前先将屋面防水保护层上杂物清理干净。4. 抄平、找方、弹线：依照屋面特点及屋面尺寸弹出每行瓦每列瓦位置线，便于铺设。5. 安装顺水条、挂瓦条：（1）安装顺水条和挂条应做好防腐解决，防腐涂料采用沥青，涂刷时要均匀。顺水条应铺钉牢实、顺直、表面平整。顺水条尺寸为2040，间距600mm，两根顺水条搭接70mm，在混凝土基层找平、防水层及防水保护层上预留圆6钢筋，钢筋水平间距1000mm，安装好顺水条后将钢筋弯钩90度将顺水条固定。（2）檐口第一根挂瓦条位置，应保证瓦头出檐5070mm，屋脊处两个坡面上最上两根挂瓦条要保证挂瓦后两个瓦尾间距在搭接屋脊时搭接宽度每边不少于40mm，挂瓦条尺寸2040mm，间距333mm,上下搭接120mm，左右搭接75mm。（3）挂瓦条为2040木方，长度不不大于三根椽条间距，挂瓦条必要平直，接头在椽条上与顺水条钉置牢固，不得漏钉，接头错开，同一根椽条上不得持续超过三个接头。6.挂屋面瓦：挂瓦顺序由檐口自下而上，自左至右，瓦后爪均应打在挂瓦条上，与左边、下面两块瓦落槽密合。随时注意瓦面、瓦楞平直，对于不符合质量规定一律不能铺挂。为保接受部门及人员交底部门及人员年 月 日DB64/266-技 术 交 底 记 录 .1.C.2.0.0.1 工程名称分部（项）或构件名称屋面瓦内容：证铺瓦平整顺直，应从屋脊拉斜线到檐口，即斜线对准屋脊下第一块瓦右下角，顺次与第二排第二块瓦，第三排第三块瓦，直到檐口瓦右下角都在同始终线上，由下到上依次逐块铺挂。7.屋面验收：安装瓦件应牢固，整洁美观，待灰浆达到强度后来报监理工程师验收。接受部门及人员交底部门及人员年 月 日DB64/266-技 术 交 底 记 录 .1.C.2.0.0.1 工程名称分部（项）或构件名称贴面砖内容：1. 施工前先做好样板，拟定施工工艺及操作要点，经甲方验收后方可大面积施工。2. 施工工艺：基层解决吊垂直、套方、找规矩贴灰饼抹底层砂浆弹线分格排砖浸砖镶贴面砖面砖勾缝与擦缝3. 基层解决：先将墙面清扫干净。4. 吊垂直、套方、找规矩、贴灰饼：用大线坠从顶层崩铁丝吊垂直，然后依照面砖规格分层设点做灰饼，横线以楼层为水平线交圈控制，竖向线则以四周大角为基线控制，所有应为整砖，每层打底时则以灰饼为基准点进行冲筋，使其底层灰做到横平竖直。5. 抹底层砂浆：先刷一道掺水重10%107胶水泥素浆，分层分遍抹底层砂浆(常温时采用配合比为1:0.5:4水泥白灰膏混合砂浆，也可用1：3水泥砂浆)。第一遍厚度宜为5mm,抹后用扫帚扫毛，待第一遍六七成干时即可抹第二遍，厚度约8mm12mm，随后用木杠刮平并用木抹子搓毛，终凝后浇水养护。6. 弹分格线：待基层灰六七成干时即可按图纸规定进行分段分格弹线，同步进行面层贴原则点工作，以控制面层出墙尺寸及墙面垂直度、平整度。7. 排砖：依照墙面尺寸进行横竖排砖，保证面砖缝隙均匀，同一墙面横竖排列均不得有一行以上非整砖，非整砖应排在次要部位，如窗间墙、阴角处，注意对称。若有突出卡件，应用整砖套割吻合，不得用非整砖拼凑镶贴。8. 浸砖：釉面砖以及外墙面砖镶贴前一方面要将面砖清扫干净放入水中浸泡2小时以上，取接受部门及人员交底部门及人员年 月 日DB64/266-技 术 交 底 记 录 .1.C.2.0.0.1 工程名称分部（项）或构件名称贴面砖内容：出待表面晾干或擦干方可使用。9. 镶贴面砖：在每一块分段或分块内面砖均为自下而上镶贴，从最下一层砖下皮位置先稳好靠尺，以此托住第一皮砖，在面砖外皮上口拉水平线作为镶贴原则。用1:1水泥砂浆加水重20%107胶，在砖背面抹34mm厚黏贴即可。10. 面砖勾缝与擦缝：宽缝普通在8mm以上，用1:1水泥砂浆勾缝，先勾水平缝再勾竖缝。勾好后规定凹进面砖外表23mm，若横竖为干挤缝或不大于3mm者，应用白水泥配料进行擦面，砖缝勾完后用布或棉丝醮稀盐酸擦洗干净。11. 质量验收规定：（1）表面平整、干净、色泽协调一致。 （2）接缝嵌填密实、平直、宽窄一致，颜色一致，阴阳角处砖压向对的，非整砖使用部位对的。 （3）流水坡向对的，滴水线顺直。12.容许偏差：立面垂直3mm，表面平整2mm,阴阳角方正2mm,接缝平直2mm，接缝高低1mm接受部门及人员交底部门及人员年 月 日DB64/266-技 术 交 底 记 录 .1.C.2.0.0.1 工程名称分部（项）或构件名称室内地板内容：一、 作业条件1. 室内抹灰已完，弹好墙身500mm线。2. 地砖应在前一天浇水浸泡，并把颜色和花纹分类，有裂缝、掉角和表面上有缺陷板块应予以剔除，标号品种不同板块不得混杂使用。二、 操作工艺基层解决抄标高、弹线铺找平层弹铺砖控制线铺砖勾缝、擦缝养护踢脚板安装1 基层解决：将砼楼面上砂浆清理干净，如基层有油污，应用10%碱水刷洗干净，用清水冲洗碱液，并认真将其板面凹坑内污物剔刷干净。2 水泥砂浆打底：（1）刷素水泥砂浆一道，在清理好基层上浇水湿润，并撒素水泥面。然后用扫帚扫匀，扫浆面积大小应根据打底铺灰速度快慢决定，应随扫随铺。（2）房间四周从500mm水平线下反至底灰上皮标高并抹灰饼，房间每隔1m冲筋一道，有地漏房间应由四周向地漏方向做放射性冲筋，并找好坡度，冲筋应使用干硬性砂浆，厚度不不大于2cm。（3）装档：用1:3水泥砂浆依照冲筋标高用小平锹或木抹子将砂浆摊平拍实、刮平，使其所铺砂浆和冲筋找平，再用刮杠检查平整度，24小时后浇水养护。三找规矩、弹线：在房间纵横两个方向排好尺寸，缝宽：当是缸砖时为10mm,卫生间、厨房通体砖3mm,房间、走廊砖2mm。当尺寸不是整砖倍数时可裁割半块砖用于边角处，尺接受部门及人员交底部门及人员年 月 日DB64/266-技 术 交 底 记 录 .1.C.2.0.0.1 工程名称分部（项）或构件名称 室内地板内容：寸相差较小时可恰当调节缝隙。四铺砖：从门口开始，纵向先铺几块砖，找好规矩，从里向外退着铺砖，每块砖要跟线，铺砖操作程序为：1.浇水泥浆于底灰上。2.砖背面朝上，抹铺黏贴砂浆，其配合比不不大于1:2.5，厚度不不大于10mm，因砂浆强度高，硬结快，应随用随拌。3.将抹好砖码砌到浇好水泥浆底灰上，砖上楞跟线。4.用木板垫好，木锤或者橡皮锤砸实找平。五拔缝、修缝：将已铺好砖块拉线修整拔缝，将缝找直，并将缝内多余砂浆扫出去，将砖砸实，如有坏砖及时更换。六勾缝:用1:1水泥砂浆勾缝，规定勾缝密实，缝内平整光滑。七养护：铺完面砖后，常温下48小时放锯末养护。八：踢脚板施工：踢脚板普通使用与地面块材同品种、同规格、同颜色材料，因此块材立缝与地面缝对齐，铺设时应在房间阴角两头各铺一块砖，出墙厚度及高度符合设计规定，并因而上楞为标砖拉线。开始铺贴时将砖背面朝上，铺抹粘结砂浆，其砂浆配合比为1:2水泥砂浆，使砂浆粘满整块砖为度，及时粘至墙面并拍实，上口跟线，随之将挤出砖面上余浆刮去，将砖面清理干净。接受部门及人员交底部门及人员年 月 日DB64/266-技 术 交 底 记 录 .1.C.2.0.0.1 工程名称分部（项）或构件名称室内地板内容：九质量原则：1.面层与基层必要粘结牢固，无空鼓。2.各种板块面层表面干净，图案清晰，色泽一致，接缝均匀，周边顺直，板块无裂纹、掉角和缺楞等现象。3.踢脚板表面干净，接缝平整，高度一致，结合牢固，出墙厚度适当，基本一致。4.楼梯踏步和台阶铺贴缝隙宽度一致，相邻两步高差不超过10mm，防滑条顺直。接受部门及人员交底部门及人员年 月 日
