基础褥垫层核心技术交底.doc

表C-13 技术交底统计
工程名称

正定中学图书馆

交底部位
基础褥垫层
工程编号

交底日期
5月21日
交底内容：
一、 准备工作：
1：材料要求：碎石05—10㎜，石子中不准含有杂物、树根等有机杂物，含泥量小于5%；
2：关键机具：平板式（强夯）振动器、轮胎式装载机、小型翻斗车，手推车、铁锹、铁杷，水管等；
3、 作业条件：设置铺设厚度标志，如水平桩和标高桩；
二、 施工工艺：
1、处理清扫地基表面 分层铺筑碎石 喷水扎实或碾压 找平验收。
2、 操作工艺：A、将地基表面浮土、杂物清除洁净，并把边坡土拍实，以防流落到槽内混入褥垫层；
B、本工程基础垫层下铺设200㎜厚褥垫层，褥垫层宽度按设计（图纸）每边外扩300㎜；压实系数0.9；
褥垫层顶标高—3米为—.3.1米，—2.5米为—2.6米；
C、扎实、平振法施工，用平板振捣器往返振捣，4—5遍，振捣器振捣时要搭接1/3，
D、找平验收：施工时要分层找平，夯压密实、最终一遍夯压密实后，表面要拉线找平，并符合设计标高；
E、坑槽边要有防雨排水方法；预防地表水流入槽内或基土破坏；
三、 质量标准：
1：基底土及基底必需符合要求；
2：压实系数必需符合设计和规范要求；
3、 褥垫层厚度要夯压密实；接茬平整；
4、 基坑严格按设计要求铺设；严禁浪费石子；
四、 成品保护：
1、 回填碎石时，要要注意保护轴线桩，标高桩，并常常复测；
2、 施工时要保护边坡，预防土流入槽内；
3、 碎石铺夯完成后，严禁小车及行人乱走乱划乱压；
4、 施工时严禁铲车进入槽内；
五、应注意质量问题：
1：严格遵守褥垫层铺设工艺标准、扎实遍数不能少于4遍；
2：对边角处不能漏振，要振捣到位；以防局部下沉；
3：认真对照图纸，对照坑墙位置及标高；
4：石子装车时，严禁把地表土混入石子内；

技术责任人

交底人
接收人

表C-13 技术交底统计
工程名称

正定中学图书馆

交底部位
基础褥垫层
工程编号

交底日期
5月21日

交底内容：

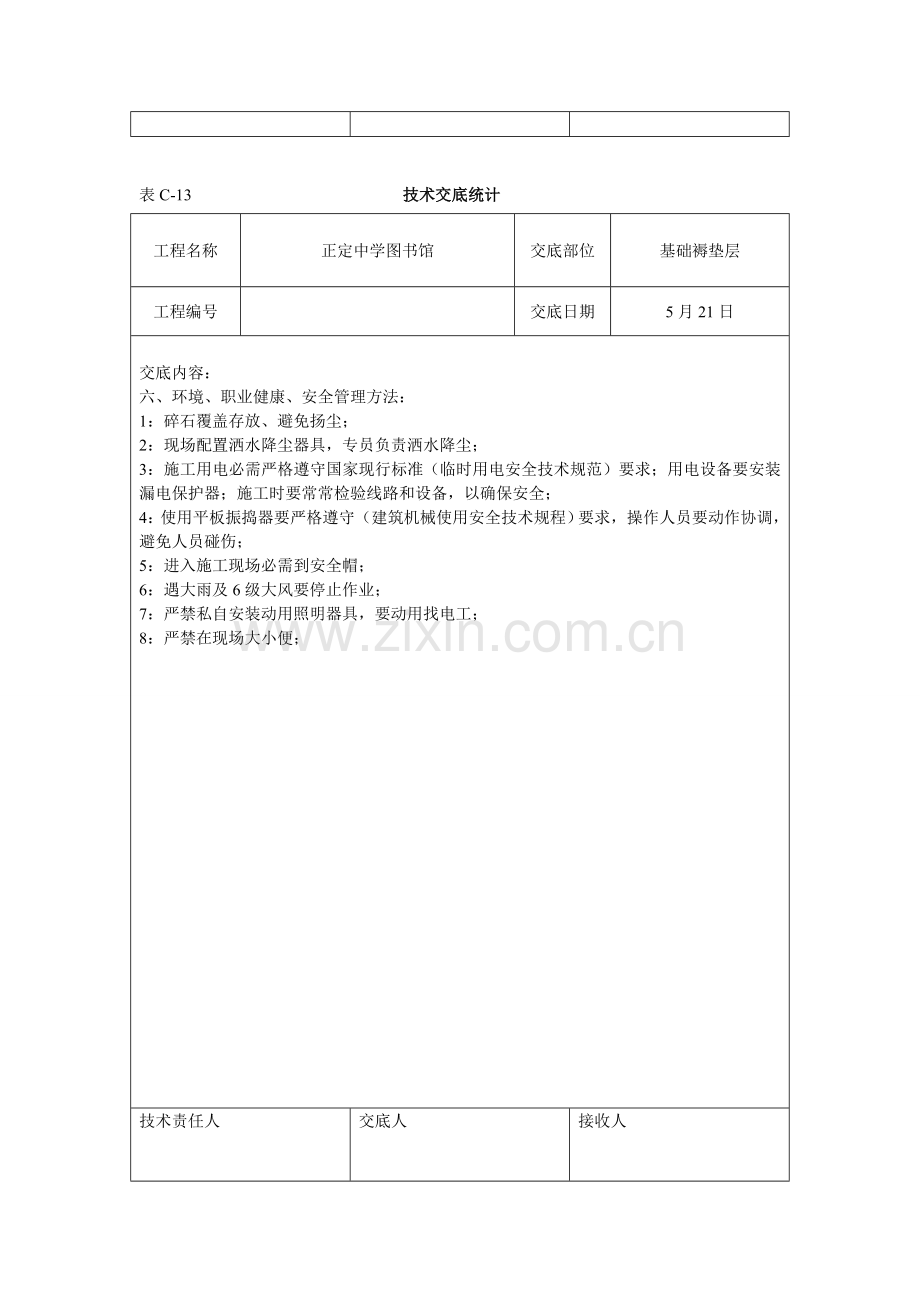

六、环境、职业健康、安全管理方法：
1：碎石覆盖存放、避免扬尘；
2：现场配置洒水降尘器具，专员负责洒水降尘；
3：施工用电必需严格遵守国家现行标准（临时用电安全技术规范）要求；用电设备要安装漏电保护器；施工时要常常检验线路和设备，以确保安全；
4：使用平板振捣器要严格遵守（建筑机械使用安全技术规程）要求，操作人员要动作协调，避免人员碰伤；
5：进入施工现场必需到安全帽；
6：遇大雨及6级大风要停止作业；
7：严禁私自安装动用照明器具，要动用找电工；
8：严禁在现场大小便；

技术责任人

交底人
接收人

表C-13 技术交底统计
工程名称

正定中学图书馆

交底部位
基础垫层
工程编号

交底日期
5月21日
一、施工准备
1、 材料及关键机具：
2、 C15商品砼；
3、 关键机具：手推车、铁锹（平头和尖头）、振捣器（插入式或平板式）、刮杠、木抹子等。
二 、 作业条件：
1. 基础轴线尺寸，基底标高和地质情况均经过检验，并应办完隐检手续。
2、 安装模板已经过检验，符合设计要求，办完预检。
3、 在槽帮或模板上做好混凝土上平标志，大面积浇筑基础每隔3m左右钉上水平桩。
4、校核混凝土配合比，准备好混凝土试模。做好试块；
三、操作工艺
1、 工艺步骤：
槽底或模板内清理→混凝土浇筑→混凝土振捣→混凝土养护 ；
2.、清理：褥垫层上杂物，并应有防水和排水方法。
3 、严禁在商混内加水；
四、 混凝土浇筑：
1、 混凝土下料口距离所浇筑混凝土表面高度不得超出1m。
2.、用插入式振捣器应快插慢拔，插点应均匀排列，逐点移动，次序进行，不得遗漏，做到振捣密实。移动间距小于振捣棒作用半径1.5倍。平板振捣器移动间距，应能确保振捣器平板覆盖已振捣边缘。
3、 混凝土不能连续进行浇筑时，通常超出2h，应按施工缝处理。
4、 浇筑混凝土时，应常常注意观察模板有没有走动情况，当发觉有变形、位移时，应立即停止浇筑，并立即处理好，再继续浇筑。
5 、混凝土振捣密实后，表面应用抹子搓平覆盖；
6、 混凝土养护：混凝土浇筑完成后，应在12h内加以覆盖和浇水，浇水次数应能保持混凝土有足够润湿状态。养护期通常不少于7昼夜。
7、 雨期施工时，露天浇筑混凝土要采取有效方法，确保混凝土质量。
3 质量标准
标高±10㎜ 表面平整8㎜ 轴线位移10㎜ 、 截面尺寸±10㎜，
4 成品保护
1 在混凝土强度能确保其表面及棱角不因拆除模板而损坏时，方可拆除侧面模板。
2 在已浇筑混凝土强度达成1.2MPa以后，方可在其上来往行人和进行上部施工。
5 质量统计
1 、 水泥出厂证实及复验证实。
2 、 模板标高、轴线、尺寸预检统计。
3 、 结构用混凝土应有试配申请单和试验室，签发配合比通知单。
.4、 做好砼混凝土试块和28d标养抗压强度试验汇报。商品混凝土应有出厂合格证。
技术责任人

交底人
接收人

表C-13 技术交底统计
工程名称

正定中学图书馆

交底部位
基础垫层
工程编号

交底日期
5月21日

1、使用振捣棒应穿绝缘鞋，戴绝缘手套，湿手不得触动开关，严防触电事故发生。
2、 进入施工现场必需经过安全培训；
3、严格按安全交底进行施工，非机电操作人员不得私自动用设备。
4：施工用电必需严格遵守国家现行标准（临时用电安全技术规范）要求；用电设备要安装漏电保护器；施工时要常常检验线路和设备，以确保安全；
5：使用电气设备要严格遵守（建筑机械使用安全技术规程）要求，操作人员要动作协调，避免人员碰伤；
6：进入施工现场必需到安全帽；
7：遇大雨及6级大风要停止作业；
8：严禁私自安装动用照明器具，要动用找电工；
9：管理人员不准违章指挥；
其它事项：
1：垫层试块要做4组；
2：依据混凝土用量立即通知搅拌站发、停；以免造成不够或浪费；

技术责任人

交底人
接收人

表C-13 技术安全交底统计
工程名称

正定中学图书馆

交底部位
基础钢筋
工程编号

交底日期
5月21日
交底内容：
1认真熟悉图纸、变更、图纸会审和规范、标准；
2：配料尺寸要正确，要合理配料、规格型号要符合设计要求；
3：钢筋表面应保持清洁，无锈蚀和油污。
4：钢筋严禁放在土地上；
垫层浇灌完成后，表面要按要求划线后进行钢筋绑扎，钢筋绑扎不许可漏扣，柱插筋弯钩部分必需和底板筋成45°绑扎，连接点处必需全部绑扎，距底板5cm处绑扎第一个箍筋，距基础顶5cm处绑扎最终一道箍筋，作为标高控制筋及定位筋，柱插筋最上部再绑扎一道定位筋，上下箍筋及定位箍筋绑扎完成后将柱插筋调整到位并用井字钢管架临时固定，然后绑扎剩下箍筋，确保柱插筋不变形走样，柱钢筋要进行支撑，严禁在柱钢筋上焊接支撑筋；梁钢筋于柱交界处要符合设计要求、两道定位筋要绑扎牢靠；在基础浇筑混凝±要有专员对钢筋进行看护，确保保护层厚度和钢筋不移位不变形；垫块间距不得大于80公分，以防出现露筋和保护层厚度不能确保质量通病。
注意对钢筋成品保护，不得任意碰撞钢筋，造成钢筋移位。
质量要求：轴线位移10㎜ 垂直度8㎜ 保护层、截面尺寸+8、-5㎜
一、 安全要求
1．进入施工现场必需戴好安全帽，高处作业必需系好安全带。
2、施工作业人员严禁酒后上岗，疲惫作业、带病作业。
3、施工人员必需遵守现场安全管理制度，不违章指挥、不违章作业；做到三不伤害：不伤害自己、不伤害她人、不被人伤害。
二、 钢筋制作
1、 钢材半成品等，应按规格，品种分别码放整齐达成一头齐，每种全部有标牌。
2、 制作场要平整，钢筋加工机械按工序传输安装牢靠，工作台要稳固，防护罩齐全。
3、 拉直钢筋，安全防护是大事，卡头要牢，地锚要坚实。在拉筋区域2米内严禁有行人。
4、 多人合运钢筋，起落转停动作要一致，人工上下传输不得在一道垂直线上，预防散落伤人。
三、 钢筋绑扎：
1、 在高空、深坑绑扎钢筋和安装半成品料时，必需搭设工作段后，上人要走坡道。
2、 绑扎立柱、墙体钢筋时不得在绑好钢筋骨架上攀登上下，在4米以上柱墙体要搭设临时作业台，临时支撑，预防倾倒伤人。
3、 绑扎基础钢筋时应按施工设计要求摆放钢筋支撑不得任意降低。施工马凳立即放置，不得踩踏钢筋造成移位。施工时注意脚下安全。
4、 绑扎外墙边柱要加强外挂架临边防护。
5、 钢筋骨架起落时，下方不准行走站人。
四、 钢筋机械：
1、 切断机待运转正常后方可断料手和刀口距离不得少于15CM。
2、 切长料时，操作配合好动作一致，切短料时，不得用手垂直接送取料。
3、 切断机旁要设料台，严禁在运转中清理刀口周围料头。
4、 弯曲机要紧贴档板，注意回转方向，弯长料要有专员配合，预防碰伤她人。
5、 对焊机，要设在干燥、平整、接地可靠、线绝缘良好场地上。
6、 作业时要戴好个人防护用具，站在操作台上，工作棚要防火，周围无易燃物，并备有防火用具。

技术责任人

交底人
接收人
