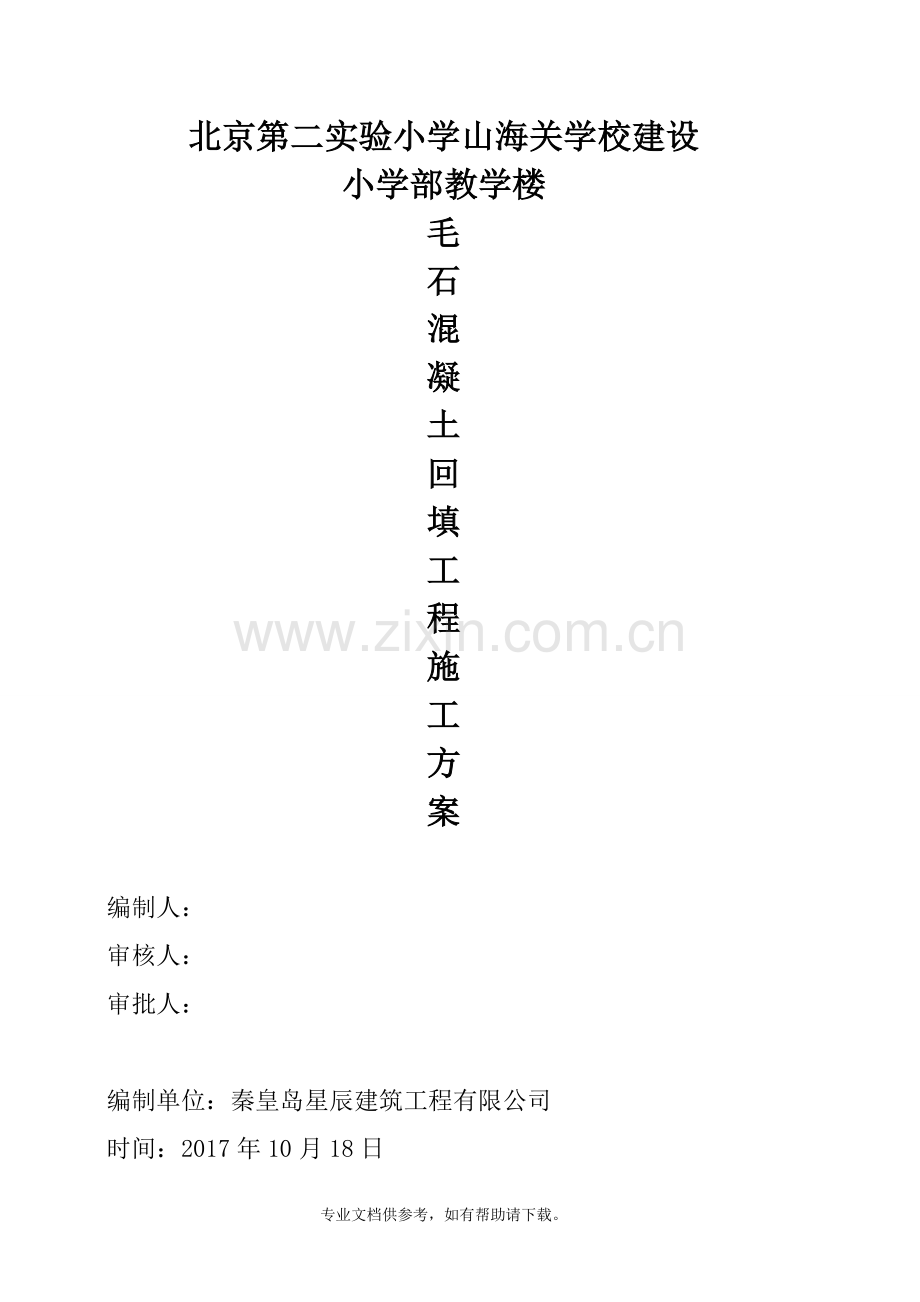

北京第二实验小学山海关学校建设
小学部教学楼
毛
石
混
凝
土
回
填
工
程
施
工
方
案

编制人：
审核人：
审批人：

编制单位：秦皇岛星辰建筑工程有限公司
时间：2017年10月18日

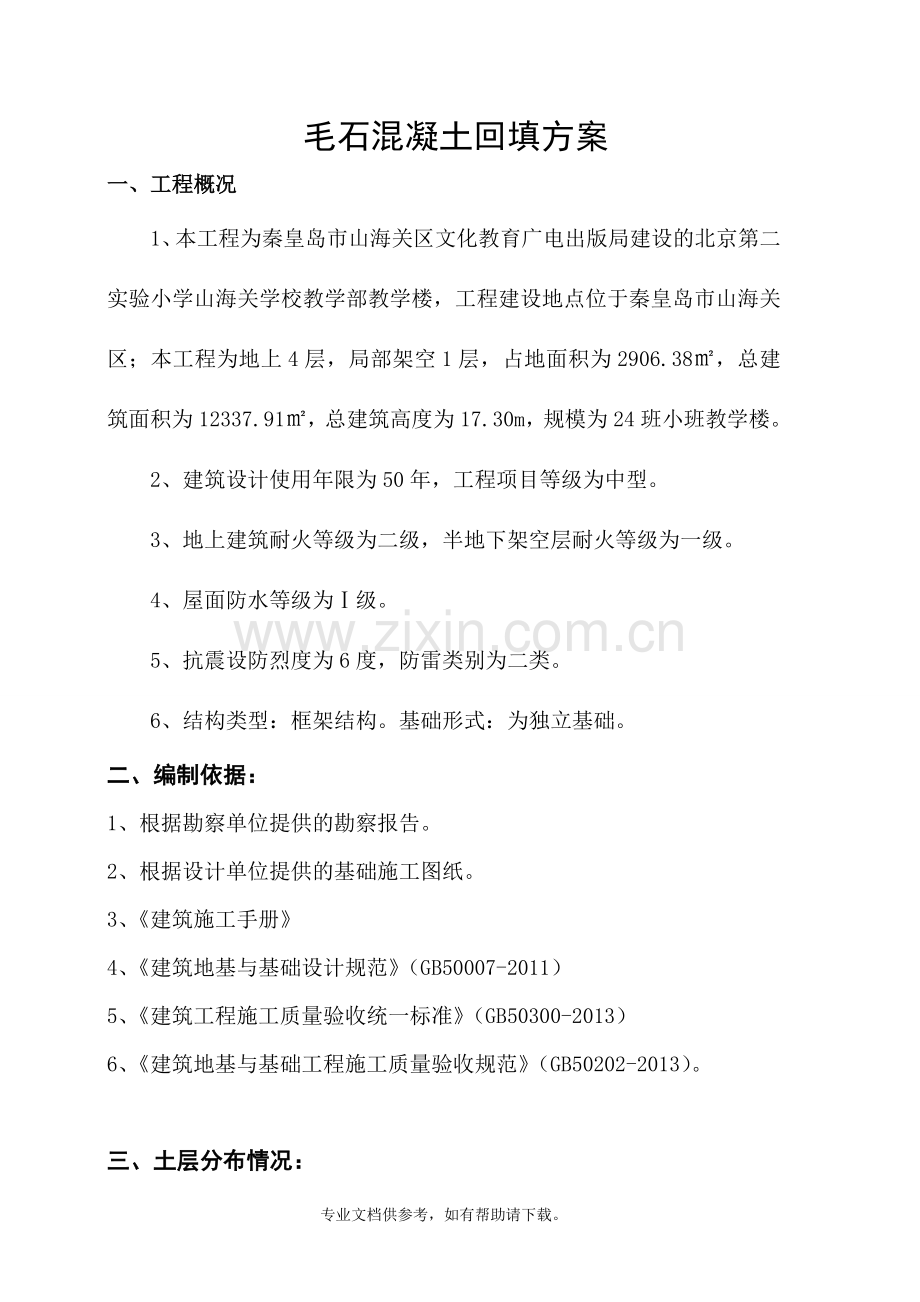

毛石混凝土回填方案
一、 工程概况
1、 本工程为秦皇岛市山海关区文化教育广电出版局建设的北京第二实验小学山海关学校教学部教学楼，工程建设地点位于秦皇岛市山海关区；本工程为地上4层，局部架空1层，占地面积为2906.38㎡，总建筑面积为12337.91㎡，总建筑高度为17.30m，规模为24班小班教学楼。
2、 建筑设计使用年限为50年，工程项目等级为中型。
3、 地上建筑耐火等级为二级，半地下架空层耐火等级为一级。
4、 屋面防水等级为Ⅰ级。
5、 抗震设防烈度为6度，防雷类别为二类。
6、 结构类型：框架结构。基础形式：为独立基础。
二、编制依据：
1、根据勘察单位提供的勘察报告。
2、根据设计单位提供的基础施工图纸。
3、《建筑施工手册》
4、《建筑地基与基础设计规范》（GB50007-2011）
5、《建筑工程施工质量验收统一标准》（GB50300-2013）
6、《建筑地基与基础工程施工质量验收规范》（GB50202-2013）。

三、土层分布情况：
①（杂填土）：杂色；松散~中密;稍湿~饱和；主要由全风化岩碎屑、砂质粘性土等组成，局部地段含建筑垃圾、砂土及生活垃圾等。
②（砂质黏土层）：黄褐；硬塑；组织结构全部破坏，已风化成土状，干钻易进。
③（全风化混合花岗片麻岩）：浅黄；原岩结构全部破坏、裂隙及发育，矿物成分主要由斜长石、角闪石、石英等组成，中粗粒结构，岩心扰动成砂土状，干钻可钻进，局部有花岗伟晶岩脉，岩体基本质量等级为V级。
④（强风化混合花岗片麻岩）：浅黄；原岩结构基本破坏、裂隙及发育，矿物成分主要由斜长石、角闪石、石英等组成，中粗粒结构，块状、片麻状构造，岩心扰动成砂状或碎块状，岩体基本质量等级为V级。干钻困难，局部穿插花岗岩伟晶岩脉。

四、工程简要说明：
根据本工程土质分布情况，实际开挖中至N轴时，其土质情况满足不了设计持力层要求，故我公司、建设单位、地质勘查单位、设计单位及监理单位项目部相关负责人，鉴于现场实际，从地基整体均匀受力考虑，则对该部位土质情况进行共同协商， 最终经地质勘察单位、设计单位、建设单位、监理单位共同确认，当挖土挖至原垫层底部设计标高时，土质条件达不到设计持力层要求，继续下挖，直至开挖至满足设计要求的地质持力层，则超挖部位进行加固处理（超挖部位采用“毛石混凝土”加固，毛石混凝土加固至基础垫层标高）。
五、材料准备：
1、C15商品混凝土(泵送)（根据实际开挖深度情况计算）。
2、毛石 （根据实际开挖情况计算）。
六、施工方法：
1、施工准备
1.1 协调准备：
施工前请建设单位、监理单位提前落实、确定好现场各区域土方开挖后标高，请勘察单位，设计单位确定已开挖至持力层,以便确定毛石混凝土基础施工深度。
1.2 技术准备：
仔细学习施工图纸中相关内容，打印土方开挖后的基槽标高，请勘察单位和设计单位确定已开挖至持力层，请甲方单位、监理单位确定槽底标高，对相关施工人员进行技术交底，使现场人员充分领会设计意图和掌握施工工艺。
1.3 组织准备
健全以项目经理为核心的组织管理机构，进行统一安排、统一协调、统一指挥，合理安排机械、料具、材料、作业人员进场时间、次序等。同建设单位、监理单位形成并保持一个通畅的流转程序，保证施工过程顺畅、有序。
1.4测量准备
根据规划局提供的控制点及设计单位提供的施工图纸，设置用于本工程施工定位放线的主控线并经监理、建设单位复验后设置固定点并加以保护，作为施工时定位测量的控制依据。
1.5 现场准备：
接通基础工程施工用水、用电；组织相关施工设备进入施工现场，以保证工程的顺利进行；并进行设备试运行。
1.6 材料准备
1）准备好毛石，粒径为15-30cm，20cm左右为宜，毛石应选用质地坚实，无风化剥落、无裂纹裂、洁净的石料，强度等级不低于MU20；毛石尺寸不应大于所浇部位最小宽度的1／3，且不得大于30厘米；条状、片状毛石不得使用。毛石表面应清洁，无泥垢、水锈等。表面如有污泥、水锈，应用水冲洗干净。
2）毛石混凝土标号为C15商品混凝土，逐车检验，质量需符合要求。
3）准备钢管、螺杆、木方、模板用于毛石混凝土基础模板支设。
1.7 机械设备、机具准备
1）混凝土振捣棒。
2）准备好振动器及其相应的开关电箱，检查好电源线路，保证浇捣混凝土时的施工用电。
3）主要机具：大铲、瓦刀、手锤、手凿、线坠、角尺、水平尺、手推胶轮车和磅秤等。
七、施工操作
1、施工工艺流程
施工准备→土方开挖→基槽清理→验槽→测量放线→模板安装→浇筑底层混凝土→抛填毛石→振捣→浇筑第二层混凝土→抛填毛石→振捣→（根据实际循环施工）→收平→检验验收
2、施工要点
2.1 基底清理
将基底地基浮土、碎石等清理干净，按设计要求处理完毕，检查基槽挖土宽度，深度是否符合设计要求。经现场甲方、监理验收。
2.2 测量放线
将准备好固定点投射至基槽内，以此为依据，进行独立基础垫层边线（扩大100mm）的测量放线，完成后，用水准仪抄好水平控制线（设计垫层标高）。
2.3模板安装
根据放好的边界线、水平控制线，进行模板安装工作，因基础尺寸长，需换填高度高，混凝土施工冲击力大，模板安装加固按此方案进行：
①安装的模板背面以200mm为间距竖向安装木方（木方宽面受力，不得扁平放置）。
②安装木方背面以500mm为间距横向安装2根钢管，以对拉螺杆相连，对拉螺杆间距为500mm×500mm。
③最后用钢管、卡扣进行加固，横向不得少于2层，竖向不得少于3排，以保证安装牢固。
2.4毛石混凝土施工
1）混凝土采用C15级。
2）毛石应选用干净，坚固石材，表面积不宜太大，一般以一个人能轻易捧的动的浑厚石材为宜。
3）先在基槽底铺一层砼（10cm左右），然后将毛石放砼上，毛石与毛石之间要留有空隙（在10cm以上），为保证水平接缝的可靠连接，要求交叉错开的每层处毛石有1/2体积外露，待上层混凝土浇筑时能结合良好。毛石放过以后，再浇灌砼，砼盖住毛石达10cm时再放上层毛石。高度在40～60mm时，则应开动振动机进行振动。插入棒振捣要求每块毛石四周都能振捣到位。插入式振动时间以砼不冒汽泡，砼不下陷为止。最后一层混凝土浇筑完毕后，为防止混凝土表面干缩、裂缝，应在初凝和终凝前加强人工抹压处理，终凝后应进行浇水覆盖养护。
4）毛石混凝土的厚度不宜小于400毫米，所掺加毛石数量应控制不超过基础体积的30％。
5）砼进场后，按验签单要求复验运输时间、塌落度等内容。严禁现场加水，并按规定留置试块。
6）施工质量要求
（1）标高要求：偏差不得大于±10mm。
（2）平整度要求：平整度偏差不得大于±5mm。
（3）毛石砼浇筑至标高后找平、压光。
（4）砼浇筑12小时后，浇水养护。

八、安全文明施工措施
1、牢固树立“安全第一，预防为主“的思想，建立健全岗位责任制，施工人员严格遵守安全操作规程和各项安全规定，严禁违章作业，违章指挥。
2、进入施工现场必须带好安全帽。
3、倒运石块时不得随意抛掷，必须听从统一指挥；抛填毛石时，应注意其他施工人员，避免伤害。
4、使用插入式振动器，要戴好绝缘手套，防止漏电伤人。
5、根据不同的工序、工种制定出各自的安全规程，挂入施工现场，并互相监督，严格执行；开挖遇到异常情况，及时汇报项目部并通知甲方、监理进行现场确认解决。
6、现场设明显标志牌，施工过程中所有进入现场的人员均需配戴安全帽，无关人员严禁进入施工现场。
7、夜间施工必须有足够的照明设备，电器及照明设备必须由持证电工负责维护,必须严格遵守《临时用电规范》，做到“一闸、一刀、一保护”；其它人员不得乱动。
8、特殊工种的人员如电工、电焊工，应持证操作，严禁无证操作、盲目操作，施工操作中必须按规程执行。
9、严禁酒后作业。
10、保持场地整洁，材料堆放整齐，做到文明生产，安全施工。
