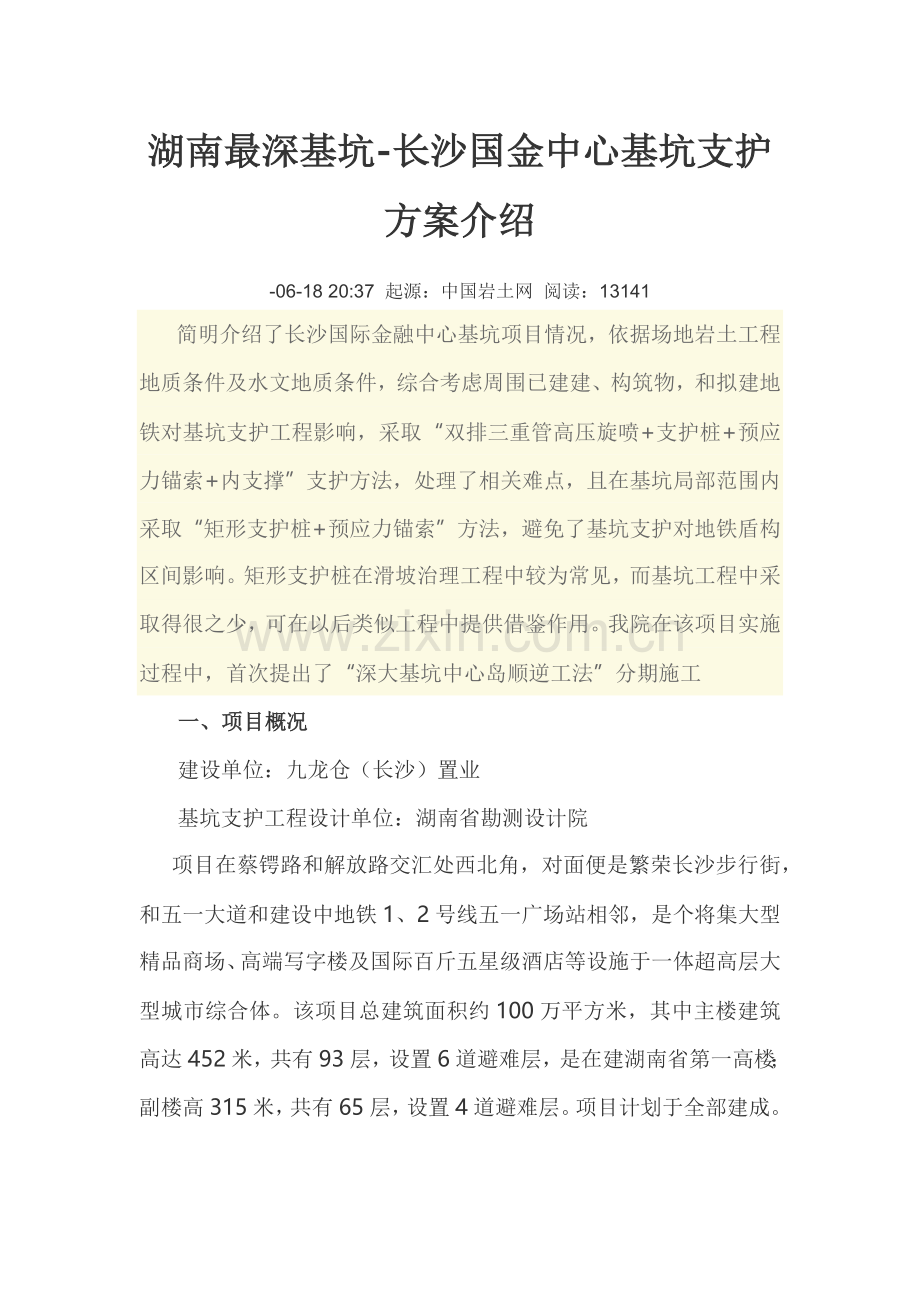

湖南最深基坑-长沙国金中心基坑支护方案介绍
-06-18 20:37  起源：中国岩土网  阅读：13141
简明介绍了长沙国际金融中心基坑项目情况，依据场地岩土工程地质条件及水文地质条件，综合考虑周围已建建、构筑物，和拟建地铁对基坑支护工程影响，采取“双排三重管高压旋喷+支护桩+预应力锚索+内支撑”支护方法，处理了相关难点，且在基坑局部范围内采取“矩形支护桩+预应力锚索”方法，避免了基坑支护对地铁盾构区间影响。矩形支护桩在滑坡治理工程中较为常见，而基坑工程中采取得很之少，可在以后类似工程中提供借鉴作用。我院在该项目实施过程中，首次提出了“深大基坑中心岛顺逆工法”分期施工
      一、项目概况
      建设单位：九龙仓（长沙）置业
      基坑支护工程设计单位：湖南省勘测设计院
项目在蔡锷路和解放路交汇处西北角，对面便是繁荣长沙步行街，和五一大道和建设中地铁1、2号线五一广场站相邻，是个将集大型精品商场、高端写字楼及国际百斤五星级酒店等设施于一体超高层大型城市综合体。该项目总建筑面积约100万平方米，其中主楼建筑高达452米，共有93层，设置6道避难层，是在建湖南省第一高楼；副楼高315米，共有65层，设置4道避难层。项目计划于全部建成。

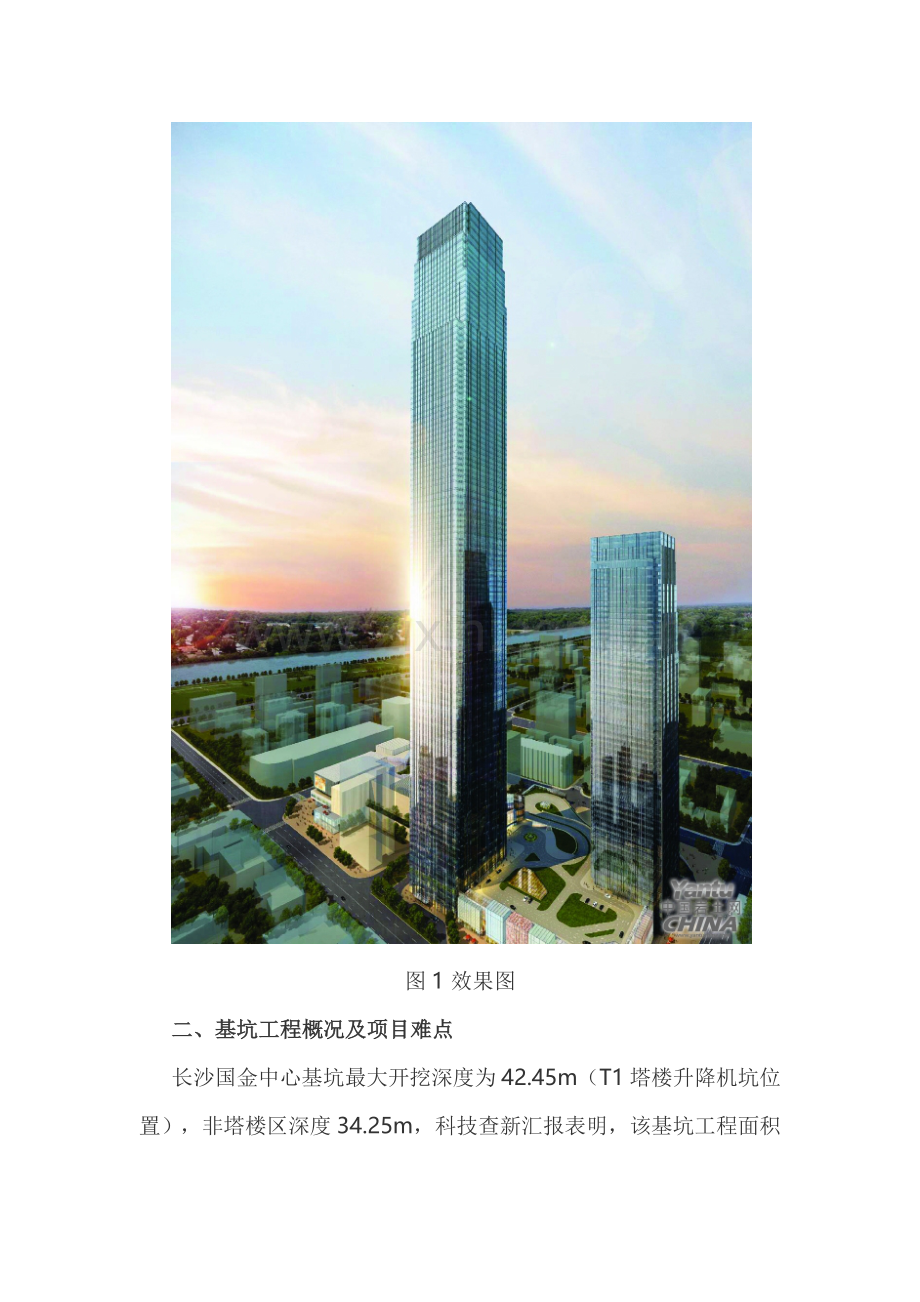

图1 效果图
     二、基坑工程概况及项目难点
长沙国金中心基坑最大开挖深度为42.45m（T1塔楼升降机坑位置），非塔楼区深度34.25m，科技查新汇报表明，该基坑工程面积约75000平方米，基坑深度深度为全国第二、湖南第一，复杂程度为全国之最。基坑西侧壁黄兴路路面下计划建设地铁1号线，地铁东界和基坑西侧壁距离约6-9m，地铁盾构作业深度范围约12.40-20.00m，该范围内严禁锚索穿入。东侧壁紧临蔡锷路；北侧壁东侧现有1栋名为“青年公寓”高层建筑（17F+2），北侧壁西侧现有1栋名为“东港名巷”高层建筑（24F+2）；南侧壁西侧现有1栋名为“城市生活家”高层建筑（34F+2）。该3栋现有高层建筑物以“凸”字形嵌入基坑，其基础型式为人工挖孔桩，持力层为中风化泥质粉砂岩，桩端距离非塔楼区坑底约11m。考虑地下水〔含地表水〕、变形严格控制、回避锚杆〔索〕对现有高层建筑物地基土和基础破坏、基坑阴阳角岩土体变形破坏、基坑侧壁岩土体蠕变变形、整体内支撑温差变形破坏及偶然荷载作用等不确定性和可逆转性多种不利原因，假如根据传统由上而下挖地基方法，必将对这些现有建筑地基有所损害。为此，设计院前后策划了多套支护方案，最终首次提出以“深大基坑中心岛顺逆工法”分期施工，有效处理了这一难题。
     三、土层及水文地质条件
场地埋藏地层由人工填土层、第四系沼泽相沉积层、第四系冲积层、第四系残积层及白垩系泥质粉砂岩组成：
人工填土（Qml）：褐灰、褐黄等色，关键由砼块、碎砖、瓦片等建筑垃圾组成，混少许粘性土和砂类土，属杂填土，未完成自重固结。
第四系沼泽相沉积（Qh）淤泥质粉质粘土：褐灰色，很湿~饱和、软塑，层厚0.50~9.20m。
第四系冲积层（Qal）：
粉质粘土：褐黄色，稍湿、硬塑，层厚1.00~10.00m。
粉质粘土：褐红、灰白等色，下部含5~10%粉细砂，稍湿、上部坚硬，下部硬塑，层厚2.00~10.90m。
粉细砂：褐黄色，饱和、稍密，层厚0.60~5.60m。
粉质粘土：褐灰色，很湿、软塑，层厚2.20m。
中粗砂：褐黄色，石英质，不均匀含圆砾5~20%，含卵石5~10%，卵石粒径大者达10cm，混少许粘性土，饱和、中密，层厚0.80~17.00m。
圆砾：褐黄色，石英质，通常粒径0.3~1.5cm，不均匀含卵石5~20%，卵石粒径大者12cm，混少许粘性土，饱和、中密，层厚1.00~5.90m。
第四系残积（Qel）粉质粘土：褐红色，由泥质粉砂岩风化而成，层厚0.40~5.70m。
强风化泥质粉砂岩：褐红色，岩块手能折断，冲击钻进困难，岩芯多呈碎块状，少许短柱状,属极软岩，岩体破碎，岩体基础质量等级为V级，层厚0.40~8.00m。
中风化泥质粉砂岩：褐红色，遇水易软化、曝晒失水易干裂，岩块手折不停，岩芯多呈长柱状，少许短柱状、碎块状。属极软岩，岩体较完整，岩体基础质量等级为V级。
依据勘察汇报，场地地下水分别为赋存于人工填及第四系粘性土层中上层滞水，和赋存于粉细砂、中粗砂、圆砾中潜水。
该基坑侧壁支护段所包含土层关键人工填土、淤泥质粉质粘土、粉质粘土、粉细砂、中粗砂、圆砾、强风化泥质粉砂岩、中风化泥质粉砂岩，其中基坑东南角位置中粗砂层厚度约17m。
    四、基坑常见支护形式
基坑支护工程中常见支护形式各式各样，包含多种成桩工艺悬臂护坡桩或地下连续墙、护坡桩或地下连续墙和锚杆组成桩墙一锚杆结构、护坡桩或地下连续墙和钢筋混凝土或钢材支撑组成桩墙一内支撑结构、环形内支撑桩墙结构、土钉和喷射混凝土组成土钉墙、土钉墙和搅拌桩或旋喷桩组成复合土钉墙、土钉墙和微型桩组成复合土钉墙、搅拌桩或旋喷桩形成水泥土重力挡墙、逆作拱墙、双排护坡桩、钢板桩支护、SMW工 法搅拌桩支护、逆作或半逆作法施工地下结构支护、多种支护结构基坑内软土加固、土体冻结法等。在实际工程中已采取单独或组合支护形式现在已不下十多个。
     五、本基坑工程支护方法
因该基坑坡顶范围支护空间仅有3.0m，其中包含支护桩及止水帷幕占地空间，垂直开挖深度最小也有34.25m，针对该基坑工程岩土工程条件、水文地质资料和周围环境条件条件，参考成功设计及施工经验，在技术上、经济上对多个方案进行了论证及对比，最终确定该基坑工程采取支护方案以下：
1、对基坑四面采取双排三重管高压旋喷桩止水帷幕对基坑进行止水；
2、基坑支护采取“支护桩+锚索”支护方案，考虑成桩质量，桩型设计为人工挖孔桩。3、基坑南、北侧壁现有高层建筑物地段，采取分期支护分期施工方法，采取“内支撑”支护方法，避免锚索施工对周围建筑物基础影响，并降低土方开挖土体变形对周围建、构筑物影响。

图2 基坑平面图
图2中，西侧（左侧）两条地铁盾构线距离基坑边线6~9.0m，标高范围在-12.6m至20.0m范围内严禁锚杆穿入，为控制基坑变形，该侧采取“矩形桩+预应力锚索”支护方法。

图3 支护剖面图（代表性剖面）
以下附上照片若干：

图4 基坑俯瞰图

图5 基坑东南角支护立面照片

图6 基坑施工便道照片
     六、监测项目
依据《建筑基坑支护技术规程》JGJ120-99，《建筑基坑工程监测技术规范》（GB50497-），根据一级基坑支护监测要求，监测内容包含：坡顶水平位移和垂直位移监测及深层水平位移观察（测斜）；周围建、构筑物竖向位移、倾斜、水平位移监测；锚索内力及预应力损失值监测；地下动态水位监测；周围建筑、地表裂缝；周围管线变形监测；坑底隆起（回弹）监测；支撑轴力监测；立柱、腰梁变形监测。
     七、结语
现在，该基坑工程部分范围已经开挖至底标高，基坑止水效果良好，漏水点很少且水量很小，依据监控量测结果显示，基坑周围土体变形很小，各项指标均在正常范围之内。还有还未完工部分还在继续施工，将经过动态设计、动态施工来控制基坑施工质量及安全质量。
 作为长沙国金中心基坑项目标设计人及技术负责，受中国岩土网之邀，在此对该基坑支护工程做简明介绍，欢迎各位教授批评指正。同时，在此感谢院领导关心，和教授、同行们指导。
