专题复习欧姆定律取值范围题型省公共课一等奖全国赛课获奖课件.pptx

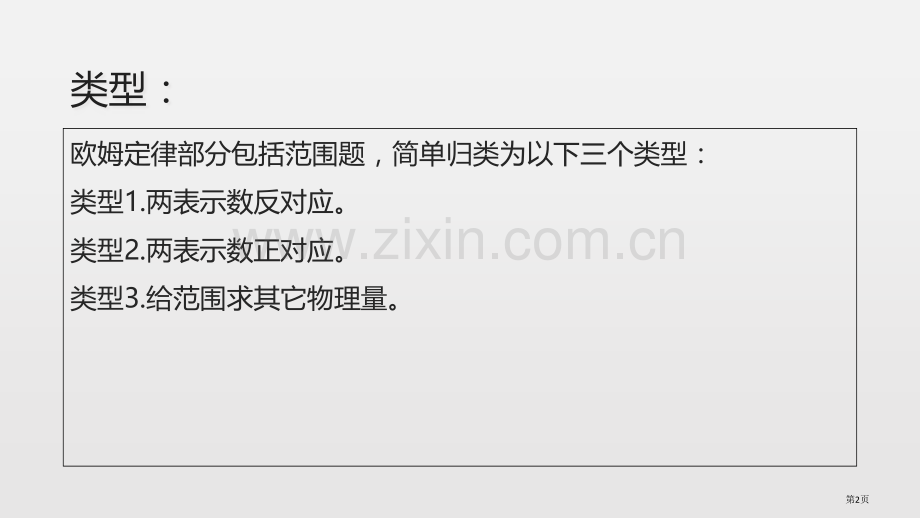

专题复习欧姆定律取值范围题型第1页类型：欧姆定律部分包括范围题，简单归类为以下三个类型：类型1.两表示数反对应。类型2.两表示数正对应。类型3.给范围求其它物理量。第2页类型1.两表示数反对应。这类题特点是：电压表测是滑动变阻器滑动变阻器电压，当电流表示数取到最大值时，滑动变阻器接入阻值最小，电压表示数最小，当电压表示数最大时，滑动变阻器接入阻值最大，电流表示数最小。(电流表示数变大，电压表示变小）解法：当电压表示数最大时，滑动变阻器阻值到达最大；可见电压表量程限定了滑动变阻器接入阻值最大值；反之，当电流表示数最大时，滑动变阻器阻值到达最小，(即滑动变阻器阻值再小，电流表就烧坏了)，可见是电流表量程限定了滑动变阻器接入阻值最小值。所以解题时只需分别取两表示数最大值，解解题时只需分别取两表示数最大值，解出当初滑动变阻器接入阻值，出当初滑动变阻器接入阻值，再把解出最大值和滑动变阻器最大阻值进行比较，假如解出最大值超出了滑动变阻器最大阻值，那最大值就取滑动变阻器最大值。不然，就取解出两个阻值为极值。第3页例1.如图所表示电路中，电源电压U=4.8V，且保持不变，电阻R2=6，变阻器R1最大阻值为20，电流表量程为00.6A，电压表量程为03V为保护电表，变阻器接入电路阻值范围是多少？第4页小结：类型1.两表示数反对应解法是：解题时分别取两表示数最大值，解出当初滑动变阻器接入阻解题时分别取两表示数最大值，解出当初滑动变阻器接入阻值，电流表算出是最小电阻值，电压表算出是最大电阻值。值，电流表算出是最小电阻值，电压表算出是最大电阻值。第5页类型2.两表示数正对应。这类题特点是：电压表测是定值电阻定值电阻两端电压，电压表和电流表示数要变大都变大，要变小都变小，所以两表量程限定都是滑动变阻器接入阻值最小值，此时需取解出两个阻值中较大，才不至于把另一块表烧坏。那么滑动变阻器接入最大阻值就是它总阻值了。解法：用两表最大量程算出滑动变阻器接入最小阻值，然后取算出两个阻值中较大做为滑动变阻器接入最小值，滑动变阻器总阻值做为最大阻值。第6页例2、如图所表示电路中，电源电压为9V，R1=7，滑动变阻器R2最大阻值为30.若电流表用00.6 A量程，电压表用03 V量程，为了不使电流表、电压表损坏，求滑动变阻器R2取值范围.解：假如电流表示到最大示数I最大=0.6A，电路最小电阻为R最小=U/I最大=9/0.6=15,滑动变阻器接入电路最小阻值为R2小=R最小-R1=15-7=8；假如电压表示到最大示数U1最大=3V，则滑动变阻器两端电压为U2=U-U1最大=9V-3V=6V,此时电路电流为I=U1/R1=3/7A，R2最小U2/I=6/（3/7）=14,所以，根据题意知滑动变阻器R2取值范围是1430第7页方法二：当电压表示数是3V时：I=I1=U1/R1=3/7=0.43(A)0.43A0.6A 电流表会损坏电路中最大电流为0.6A，此时变阻器接入电路阻值最小。又此时电路总电阻R=U/I=9/0.6=15()R2最小=R-R1=15-7=8()所以，依据题意可知滑动变阻器R2 取值范围是830电源电压0.6A 电流表会损坏电路中最大电流为0.6A，此时变阻器接入电路阻值最小。又此时电路总电阻R=U/I=18/0.6=30()R2最小=R-R1=30-7=21()所以，依据题意可知滑动变阻器R2取值范围是2130第10页小结：类型2.两表示数正对应解法是：方法一方法一：用两表最大量程算出滑动变阻器接入最小阻值，然后取算出两个阻值中较大做为滑动变阻器接入最小值，滑动变阻器总阻值做为最大阻值。方法二方法二：先判断最大电流是否超电流表量程，再以最大电流值算出电阻做为最小电阻值，滑动变阻器总阻值做为最大阻值。第11页类型3.给范围求其它物理量。这类题通常会给两表示数改变范围，一定注意两表示数是正对应还是反对应，通常判断方法是：若电压表测是定值电阻电压，那么两表示数就是正对应，即电流表示数最大时对应电压表示数也最大；若电压表测是滑动变阻器电压，两表示数就是反对应，即电压表示数最大时电流表示数反而最小。关健是电压与电流值配对正确。第12页例3.如图3所表示电路中，电源电压保持不变，当滑动变阻器R1滑片P在某两点间移动时，电压表示数改变范围是2.48V，电流表示数改变范围是0.51.2A，则定值电阻R0阻值及电源电压各是多大？分析电路：假设滑片向右移，则R1变小，电路中总电阻变小，而电源电压一定，所以电路中电流变大，即电流表示数变大，这时R0两端电压一定增大，所以R1两端电压变小，可见电流表示数越大时，电压表示数越小，所以当电压表示数为2.4V时，电流表示数应为1.2A，当电压表示数是8V时，电流表示数应为0.5A，即两表示数是反对应。（2.4V1.2A；8V0.5A）据此画出等效电路图。解：利用电源电压相等列方程：U=UU1+I1R0=U2+I2R02.4+1.2R0=8+0.5R0解得R0=8()U=U1+I1R0=2.4+1.28=12(V)第13页说明：此题易错点在于轻易当成正对应，即当电流表示数为0.5A时，电压表示数为2.4V，解题时要依据对电路图分析确定两表示数对应关系。第14页小结：类型3.给范围求其它物理量解法是：先判断是正对应还是反对应，从而对给出电压电流值配对；再依据电源电压不变，列出等式或方程并解答。这类型题关健点就是 电压电流值配对 正确 第15页1、如图，电流表量程00.6A，电压表量程015V，电阻R030，电路两端电压恒为24V，当滑动变阻器连入电路电阻太小时，电路中电流会超出电流表量程，当滑动变阻器连入电路电阻太大时，变阻器两端电压会超出电压表量程，求：在不超出电表量程情况下，滑动变阻器连入电路电阻范围。VR0PA第16页2、如右图，电源电压为18V，R2是050变阻器，合上S后，A表示数为0.5A，V表示数为5V，求、R1和变阻器接入电路中部分电阻是多少。、假如A表量程是00.6A，V表量程是015V，为了使电表不致被损坏，滑动变阻器接入电路阻值不得小于多少？第17页3、如图所表示，电源两端电压不变，当开关S闭合后，移动滑片P，改变滑动变阻器接入电路阻值，使电压表示数从6V变至2V，同时观察到电流表示数从0.5A变至1A，则定值电阻R0阻值和电源电压分别为多少？（8、10V）R0ASRV第18页4、如图所表示，电源电压保持不变，R1为阻值不变定值电阻。当开关S闭合后，滑动变阻器R2滑片P移到B端时，R2接入电路电阻为60，此时电压表示数为5.6V，向左移动滑片P使R2接入电路电阻为30时，电压表示数为8V，求电源电压和R1阻值。（U14V，R140）R1SR2VAB第19页
