永康银泰工贸
作 业 指 导 书
工序名称
注塑
文件编号：YT-GY-ZS01-
设 备
博创BT型注塑机
版本：A0
共 2 页 第 1 页
工序示图：表1 注塑时注塑机各加热区段温度：（±15℃） 表2 塑料烘箱参数：
塑料名称
温度℃
时间h
PA66-GF30
110
4~6

区段
射嘴
温区1
温区2
温区3
温区4
温度
320℃
290℃
285℃
280℃

表3 注塑时注塑机各过程控制：（±5%、±10bar、±15mm）

锁 模
开模
射胶
溶胶
冷却计时
部位名称
合模开启
快速合模
低压锁模
高压锁模
高压开模
快速开模
慢速开模
减速开模
注射一段
注射二段
注射三段
保压
塑化
后防涎
10s
速度 %
30
50
25
85
35
35
30
15
75
75
75
15
80
50
压力 bar
50
40
35
120
80
55
40
30
70
85
80
50
80
50
终止位置 mm
250
140
80
5
60
150
180
230
100
40
10
\
100
120

NO
工步
对象
方法
方法

1
检验
注塑机
点检
按《设备点检卡》要求操作

目视
检验设备工作参数（如表3，具体参考附件）
模具
目视
检验模腔：无废料、清洁、无异常
注塑料
目视
检验注塑料:无杂质、清洁、干燥
量具

注塑件定型后尺寸检验
2
加热/升温
温度

设定各区温度，开机加热(如表1)
3
调试
·合格模具
·注塑料
·注塑机
目视
·当温度达成所要求温度后，开启螺杆进行溶胶，试射一段，清除残料，观察射出塑料是否完全塑化
·开启马达，完成锁模；待塑料塑化完成后，射台前进到位，再进行开模操作；
·试模：将注塑机由手动调成半自动\自动，关好门，开启开始试模，检验注塑机工作情况，查看成品件饱满情况，试做2~3模正常后开始进行生产作业

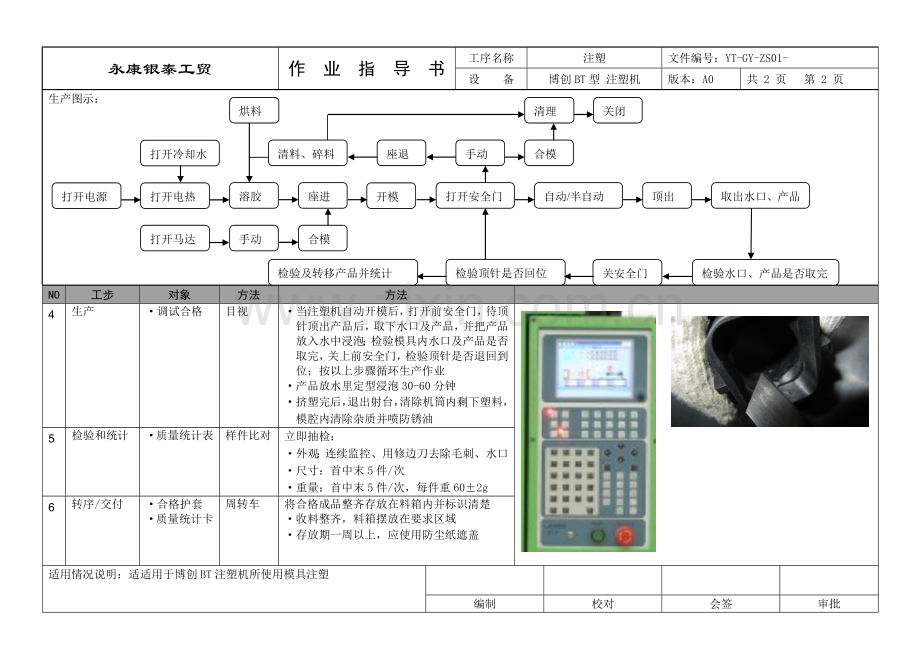

永康银泰工贸
作 业 指 导 书
工序名称
注塑
文件编号：YT-GY-ZS01-
设 备
博创BT型 注塑机
版本：A0
共 2 页 第 2 页
关闭
清理
烘料
生产图示：

清料、碎料
座退
合模
手动

打开冷却水

取出水口、产品

顶出

自动/半自动

打开安全门

开模

座进
溶胶
打开电热
打开电源

打开马达
合模
手动

检验水口、产品是否取完
检验及转移产品并统计
检验顶针是否回位
关安全门

NO
工步
对象
方法
方法

4
生产
·调试合格

目视
·当注塑机自动开模后，打开前安全门，待顶针顶出产品后，取下水口及产品，并把产品放入水中浸泡；检验模具内水口及产品是否取完，关上前安全门，检验顶针是否退回到位；按以上步骤循环生产作业
·产品放水里定型浸泡30-60分钟
·挤塑完后，退出射台，清除机筒内剩下塑料，模腔内清除杂质并喷防锈油

5
检验和统计
·质量统计表

样件比对

立即抽检：
·外观：连续监控、用修边刀去除毛刺、水口
·尺寸：首中末5件/次
·重量：首中末5件/次，每件重60±2g
6
转序/交付
·合格护套
·质量统计卡
周转车
将合格成品整齐存放在料箱内并标识清楚
·收料整齐，料箱摆放在要求区域
·存放期一周以上，应使用防尘纸遮盖
适用情况说明：适适用于博创BT注塑机所使用模具注塑

编制
校对
会签
审批

永康银泰工贸
作 业 指 导 书
文件编号：YT-GY-ZS01-
版本：A0
共 3 页 第 1 页
制品常见原因及解決方法
异常现象
产生原因
处理措施
缺
料
1.料筒及噴嘴溫度偏低
2.模具溫度偏低
3.加料量不夠
4.剩料太多
5.制品超過最大注射量
6.注射壓力太低
7.注射速度太慢
8.模孔無適當排氣孔
9.流道或澆口太小
10.注射時間太短、柱塞或螺桿退回太早
11.雜物堆塞噴嘴或彈簧噴嘴失靈
提升料筒或噴嘴溫度
提升模具溫度
適當增加料量
減少剩料量
選用注射量更大注射機
提升注射壓力或熔料溫度
提升注射速度
模具開排氣孔
適當增加流道或澆口尺寸
增加注射時間及保壓時間
清理噴嘴及更換噴嘴零件
毛
邊

1.注射壓力太大
2.模具閉合不緊或單向受力
3.模具平面落入異物
4.塑料溫度太高
5.制品投影面積超過注射機所允許成型面積
6.模板變形彎曲
適當減小注射壓力
提升合模力，調整合模裝置
清理模具
降低料筒及噴嘴溫度
改變制品造型或更換大型注射機

檢修模板或更換模板
氣
泡
1.原料含水份、溶劑或揮發物
2.熔料溫度太高或受熱時間太長，已降解或分解
3.注射壓力太大
4.注射柱塞退回太早
5.模具溫度太低
6.注射速度太快
7.在料筒加料端混入空氣
原料進行幹燥處理
降低熔料溫度，或拆機及更換新料

降低注射壓力
延長退回時間或增加預塑時間
提升模溫
降低注射速度
適當增加背壓，或對空注射
縮
水
1.流道、澆口太小
2.制品太厚或薄厚懸殊
3.澆口位置不適當
4.注射及保壓時間太短
5.加料量不夠
6.料筒溫度太高
7.注射壓力太小
8.注射速度太慢
增加流道、澆口尺寸
改進制品工藝設計，使制品薄厚均勻
澆口開在制品壁厚處，改進澆口位置
延長及保壓時間
增加剩料量
降低料筒溫度
提升注射壓力
提升注射速度
熔
接
痕
1.熔料溫度太低
2.澆口太多
3.脫模劑過量
4.注射速度太慢
5.模具溫度太低
6.注射壓力太小
7.模具排氣不良
提升料筒、噴嘴及模具溫度
減少澆口或改變澆口位置
採用霧化脫模劑，減少用量
提升注射速度
提升模溫
提升注射壓力
增加模具排氣孔
制
品
表
面
波紋
1.料筒溫度太低
2.注射壓力小
3.模具溫度低
4.注射速度太慢
5.流道、澆口太小
提升料筒溫度
提升注射壓力
提升模溫
提升注射速度
增大流道、澆口尺寸

黑
點
及
條
紋
1.塑料已分解
2.塑料碎屑卡入注射柱塞和料筒之間
3.噴嘴與模具主流道吻合不良，產生積料，並在每次注射時帶入模腔
4.模具無排氣孔
降低料筒溫度或換料
提從高料筒溫度
檢查噴嘴與模具注口，使之吻合良好

增加模具排氣孔
銀
紋
、
斑
紋
1.塑料溫度太高
2.原材料含水量太大
3.注射壓力太低
4.流道、澆口太小
5.樹脂忠有揮發物
降低模溫
原材料進行幹燥處理
提升注射壓力
增加流道、澆口尺寸
原料進行幹燥處理
制
品
變
形
1.冷卻時間不夠
2.模具溫度太高
3.制品厚薄懸殊
4.制品脫模桿位置不當、受力不均
5.模具前後溫度不均
6.澆口部分過分填充作用
延長冷卻時間
降低模溫
盡量使制品厚薄均勻
改變制品與脫模桿位置，使受力均勻
使模具兩半溫度一致
減少墊料
裂
紋
1.模具溫度太低
2.制品冷卻時間太長
3.制品頂出裝置傾斜或不平衡
4.脫模桿截面積太小或數量不夠
5.嵌件未預熱或溫度不夠
6.制品斜度不夠
提升模溫
減少冷卻時間
調整頂出裝置位置，使制品受力均勻
增加脫模桿截面積或數量
提升嵌件預熱溫度
改進制品工藝設計、增加斜度
制品脫皮分層
1.不一样塑料混雜
2.同一塑料不一样牌號相混
3.塑化不均
4.混入異物
採用單一品種塑料
採用同牌號塑料
提升成型溫度並使之均勻
清理原材料，除去雜質
制
品
強
度
下
降
1.塑料降解或分解
2.成型溫度太低
3.熔接不良
4.塑料回料用次數太多
5.塑料潮濕
6.澆口位置不當（如在受彎曲力處）
7.塑料混入雜質
8.制品設計不良，如有銳角、缺口
9.圍繞金屬嵌件周圍塑料厚度不夠
10模具溫度太低
適當降低溫度或清理料筒
提升成型溫度
提升熔接縫強度
減少回料混入百分比
原料進行幹燥
改變澆口位置
原料過篩，以除去雜質
改進制品工藝設計，避免銳角、缺口
嵌件設計在壁厚處，改變嵌件位置
提升模溫
制
品

脫
模
困
難
1.模具太粗糙
2.模具斜度不夠
3.模具鑲塊處縫隙太大
4.成型周期太短或太長
5.模芯無進氣孔
6.模具溫度不合適
7.注射壓力太高，注射時間太長
8.模具表面劃傷或刻痕
9.頂出裝置結構不良
降低模具粗糙度
增加模具脫模斜度
減小模具鑲塊處縫隙
調整成型周期
縮短模具閉合時間或增加進氣孔
降低模溫
降低注射壓力，縮短注射時間
檢修模具型腔
改進頂出裝置結構
主
流
道
粘
模
1.主流道斜度不夠
2.主流道襯套弧度與噴嘴弧度不吻合
3.噴嘴噴孔直徑大於主流道直徑
4.主流道太粗糙
5.噴嘴溫度太低
6.主流道無冷料穴
7.冷卻時間太短，主流道还未凝固
增加主流道斜度
使噴嘴和主流道尺寸相同並對準

減小噴嘴直徑
降低主流道粗糙度
提升噴嘴溫度
增加主流道冷料穴
延長冷卻時間
冷
塊
或
僵
塊
1.熔料溫度太低、塑化不良
2.混入雜質或不一样品種塑料混用
3.噴嘴溫度太低
4.無主流道或分流道冷料穴
5.制品質量和注射機最大注射量靠近，而成型時間太短
提升熔料溫度並使塑化均勻
除去雜質並使用同種同牌號料
提升噴嘴溫度
設置主流道冷料穴
採用大型注射機，或延長成型周期
制
品
尺
寸
不
穩
定
1.注射機液壓系統或電氣系統不穩定
2.成型周期不一致
3.澆口太小或不均
4.模具定位桿彎曲或磨損
5.加料量不均
6.制品冷卻時間太短
7.溫度、壓力、時間變更
8.塑料顆粒大小不均
9.回料與新料混合百分比不合適
檢查液壓和電氣系統穩定性
使成型周期均勻一致
加大澆口尺寸
檢查模具定位桿
使每個周期進料和墊料保持不變
延長制品冷卻時間
穩定成型工藝條件
採用顆粒均勻原料
調整回料與新料百分比
真
空
泡
1.模具溫度太低
2.制品壁厚薄懸殊
3.注射時間太短
提升模溫
改進制品設計工藝，使之厚薄均勻
延長注射時間
