换热站计算新版说明书.docx

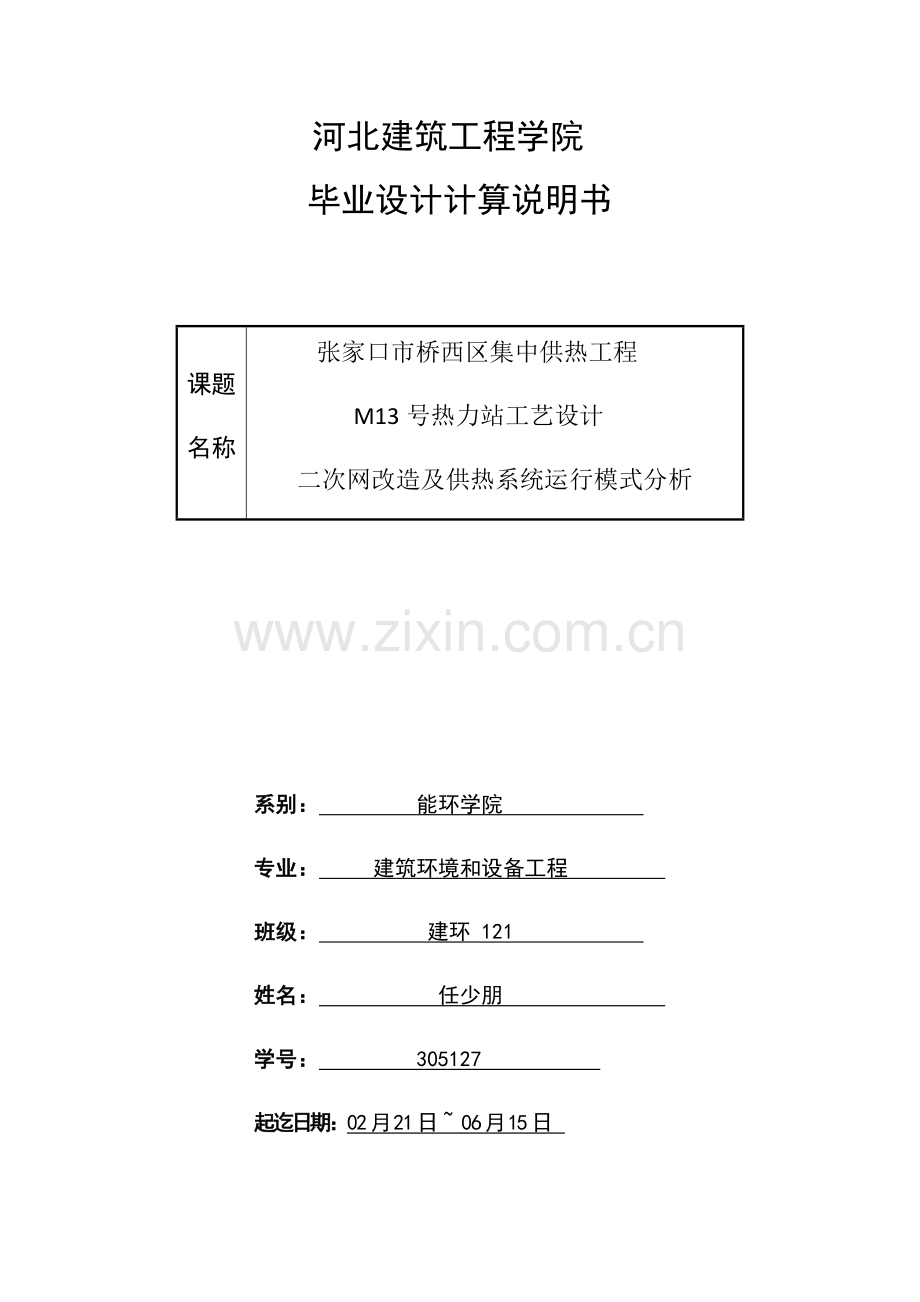

河北建筑工程学院
毕业设计计算说明书

课题
名称
张家口市桥西区集中供热工程
M13号热力站工艺设计
二次网改造及供热系统运行模式分析

系别： 能环学院
专业： 建筑环境和设备工程
班级： 建环 121
姓名： 任少朋
学号： 305127
起迄日期：02月21日 ~ 06月15日

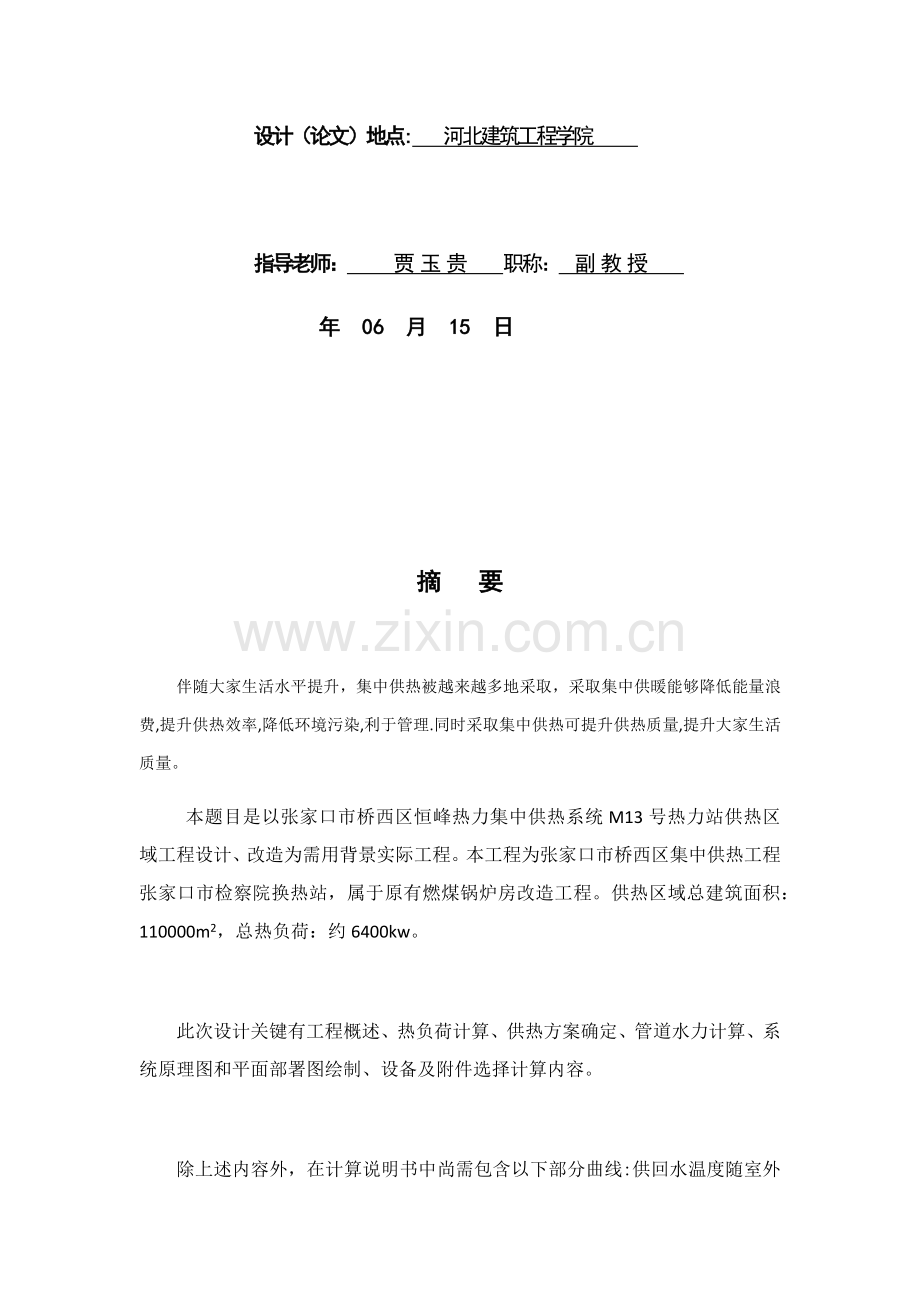

设计（论文）地点: 河北建筑工程学院

指导老师： 贾 玉 贵 职称： 副 教 授
年 06 月 15 日

摘 要

伴随大家生活水平提升，集中供热被越来越多地采取，采取集中供暖能够降低能量浪费,提升供热效率,降低环境污染,利于管理.同时采取集中供热可提升供热质量,提升大家生活质量。
本题目是以张家口市桥西区恒峰热力集中供热系统M13号热力站供热区域工程设计、改造为需用背景实际工程。本工程为张家口市桥西区集中供热工程张家口市检察院换热站，属于原有燃煤锅炉房改造工程。供热区域总建筑面积：110000m2，总热负荷：约6400kw。

此次设计关键有工程概述、热负荷计算、供热方案确定、管道水力计算、系统原理图和平面部署图绘制、设备及附件选择计算内容。

除上述内容外，在计算说明书中尚需包含以下部分曲线:供回水温度随室外温度改变曲线，调整曲线。

此次设计要求使用CAD绘出图纸，其中包含设计施工说明、关键设备附件材料表，换热站设备平面部署图、换热站管道平面部署图、换热站步骤图及相关剖面图等。

在换热站设计合理，安装质量符合标准和操作维修良好条件下，换热站能够顺利地运行，对于采暖用户，在非采暖期停止运行期内，能够维修而且排除多种隐患，以满足在采暖期内正常运行要求。

关键词： 供热负荷 设备选择计算及部署 换热站系统运行 板式换热器

目录
摘要 1
第一章 设计概况 4
1.1设计题目 4
1.2设计原始资料 4
1.2.1 设计地域气象资料 4
1.2.2 设计参数资料 4
第二章 换热站方案确实定 5
2.1换热站位置确实定 5
2.2换热站建筑平面图确实定 5
2.3换热站方案确定 5
2.4供热管道平面部署类型 5
2.5管道部署和敷设 6
2.6换热站负荷计算 6
第三章 换热站设备选择 7
3.1换热器介绍 7
3.1.1换热器概述 7
3.1.2换热器分类 7
3.2换热器选择 9
3.2.1换热器类型选择 9
3.2.2 换热器选型计算 9
3.3换热站内管道水力计算 10
3.4循环水泵选择 11
3.4.1 循环水泵需满足条件 11
3.4.2 循环水泵选择 11
3.5补水泵选择 12
3.5.1补水泵需该满足条件 12
3.5.2补水泵选择 12
3.6补水箱选择 14
3.7除污器选择 14
3.8钠离子交换器选择 14
3.9分集水器选择 15
第四章 设备管道防腐保温 15
4.1 保温材料选择标准及保温结构 15
4.2保温材料选材计算 16
第五章 质调整 17
参考文件 22
致谢 22

第一章 设计概况

1.1 设计题目
张家口市桥西区集中供热工程M13号热力站工艺设计二次网改造及供热系统运行模式分析
1.2 设计原始资料
1.2.1 设计地域气象资料
1、建筑物修建地域：河北省长张家口市
2、该工程供热区域总建筑面积：110000m2，供需范围有十六中学校区、市检察院办公区和住宅区等，供热半径：500m，最大建筑高度：36m。
3、气象资料：
采暖室外计算温度：tw = -15℃； 冬季采暖天数: N=155天；
最大冻土层深度：136cm 室内计算温度：
1.2.2 设计参数资料
1、热源情况介绍
该换热站由张家口市桥西区恒峰热力运行管理，热媒种类 为热水。一次网供回水温度为130/70℃，热用户包含地暖用户，散热器采暖用户。 其它供热参数依据外网情况确定。
2、一次管网：一次网供回水温度为130/70℃。
3、二次管网：二次网地暖区供回水温度 60/50 ℃，散热器低区供回水温度 85/60 ℃， 散热器高区供回水温度85/60 ℃。
4、 一次网工作压力为1.6MPa。

第二章 换热站方案确实定

2.1换热站位置确实定
1、尽可能靠近关键负荷及负荷密度较大处。
2、需考虑整个管网系统水力平衡。
2.2换热站建筑平面图确实定
1、外墙370mm；供热面积 10万平米换热站占地面积须≧350平米； 换热站内设备间门向外开，换热站长度大于 12米时设两个出口。
2、依据功效能够设换热间、配电间、值班室、卫生间和修理间等；
3、门、窗、开间和进深以“3”为模数；
4、室内外高差300mm
5、标注有两道尺寸线。
2.3换热站方案确定
热力点在用户供、回水总管进出口处设置截断阀门、压力表和温度计等等，同时据用户供热质量要求，需设置手动调整阀或流量调整器，方便于对用户进行供热调整。用户进水管上需安装除污器。城市上水进入水--水换热器被加热，热水沿热水供需网路供水管，输送到个用户。热水供需系统中设置热水供需循环水泵和循环管路，使热水能不停循环流动。当城市上水悬浮杂质较多、水质硬度或含氧量过高时，还需在上水管处设置过滤器或对上水进行必需水处理。安装原水箱、原水加压泵、全自动软化水装置和软化水箱，使二级网系统含有较完整补水及其处理系统。
依据热用户种类，能够分为地暖区，散热器区，其中散热器用户建筑含有高层用户，所以，将散热器用户分为散热器低区和散热器高区，进行分别供热。
2.4供热管道平面部署类型
供热管道平面部署图示和热媒种类、热源和热用户相互位置及热负荷改变热点相关，关键有枝状和环状两类。
枝状网比较简单，造价较低，运行管理比较方便，它管径伴随到热源距离增加而减小，其缺点在于如没有供热后备性能，即一旦网路发生事故，在损坏地点以后全部用户均将中止供热。
环状网路关键优点是含有供热后备性能，可靠性好，运行也安全，但它往往比枝状网路投资要大很多。
本设计中，努力争取做到设计合理，安装质量符合标准和操作维护良好条件下，热网能够无故障运行，尤其对于只有供暖用户热网，在非采暖期停止运行期内，能够维护并排除多种隐患，以满足在采暖期内正常运行要求，加之考虑到现在中国国情，故设计中热力网型式采取枝状网。
2.5管道部署和敷设
合理选择供热管道敷设方法，需对节省投资，确保热网安全可靠地运行及交通情况等综合考虑，努力争取和总体布局协调一致。
1、供热管道敷设方法可分为架空敷设和地下敷设。考虑到长春地域气候条件，小区所在地地质条件，地下水位及供暖管道和下区整体环境协调性等条件，本设计均采取地下敷设方法。
A．地沟敷设：
（1）通行地沟敷设：工作人员可能直立通行地沟，但造价高。
（2）半通行地沟敷设：当管道根数较多，采取但排水平部署沟宽度受到限制时，可采取半通行地沟。
（3）不通行地沟敷设：当管道根数不多且维修工作量不大时，可采取不通行地沟，其造价较低，占地小，但检修时必需掘开地面。
B．无沟（直埋）敷设：
供热管道直接埋设于土壤中，最多采取形式是供热管道，保温层和保护瓦克三者紧密粘合在一起，形成整体式预制保温管道结构形式。
2.管道部署需注意：
a．管道尽可能平行于道路和建筑物
b．尽可能将管道设在人行道及绿化地带下，且少穿过道路
c．管网形式采取直埋敷设或地沟敷设
d．管网敷设需努力争取线路短而且直
e．热力管线和建筑物，构筑物及其它管线最小间距需符合规范要求。
2.6换热站负荷计算
本设计为小区集中供热，采取面积指标法.经过计算
面积热指标法，建筑物供暖设计热负荷，可按下式进行概算
Qn=qfF×10–³ KW
式中Qn-建筑物供暖设计热负荷，KW；
F-建筑物建筑面积，㎡
qf-建筑物供暖面积热指标，W/m³

热区域总建筑面积：110000m2，总热负荷：约6400kw，
其中低温热水地板辐射采暖部分11000 m2 ，负荷 640kw，
散热器采暖总面积99000 m2
其中低区散热器采暖面积 79200 m2 ，高区采暖面积 19800m2
则依据面积指标法能够计算出： 低区热负荷 4608kw，高区热负荷 1152kw。

第三章 换热站设备选择

3.1换热器介绍
3.1.1换热器概述
换热器是将热流体一部分热量传输给冷流体设备，从而实现不一样温度流体间热能传输，又称热交换器。
在换热器中，会有最少含有两种温度不一样流体流过换热器流道，其中一个流体温度较高，会放出热量；另外一个流体则温度较低，会吸收热量。在实践工程中也会存在有两种以上流体参与换热。
3.1.2换热器分类
换热器种类丰富多彩。换热器作为传热设备被广泛应用于耗能用较大领域。伴随现代节能技术快速发展，换热器种类是越来越多。适适用于不一样介质、不一样工况、不一样温度、不一样压力换热器，结构型式不一样，换热器大致分类以下：
1、按传热原理可分为：
1）间壁式换热器
是温度不一样两种流体在壁面分开空间里流动，经过壁面导热和流体在壁表面进行热对流，两种流体之间进行换热。所以称表面式换热器，这类换热器需用最广。间壁式换热器依据传热面结构不一样可分为板面式、管式和其它型式。
2）蓄热式换热器
是经过固体物质组成蓄热体，把热量经高温流体传输给低温流体，热介质先经过加热固体物质到一定温度后，冷介质再经过固体物质被加热，使之达成热量传输目标。蓄热式换热器有旋转式、阀门切换式等。
3）混合式换热器
经过让冷、热流体直接接触、混合进行热量交换换热器，又称为接触式换热器。因为两流体混合换热后须立即分离，这类换热器适适用于气、液两流体之间换热。
2、换热器按用途能够分为：
1）冷却器：
是把流体冷却到必需温度，但冷却流体没有发生相改变。
2）加热器：
是把流体加热到必需温度，但加热流体没有发生相改变。
3）预热器: 预先加热流体，为工序操作提供标准工艺参数。
4）过热器:
用于把流体(工艺气或蒸汽)加热到过热状态。
5）蒸发器:
用于加热流体，达成沸点以上温度，使其流体蒸发，通常有相改变。
下面我们介绍板式换热器 。
1. 板式换热器产品需用范围：板式换热器以传热效率高（比传统管壳式换热器高2~4倍）、节能、经济、拆卸方便等优点，已被广泛需用于众多工业部门，同时在集中供热中供热及热能回收工程式中也被大量采取。
2. 板式换热器特点：传热效率较高、使用安全较可靠、有利于低温热源高效利用、占地面积小，便于维护、阻力损失较少、热损失较小、冷却水量较小、投资运行费用较低。
3.2换热器选择
3.2.1换热器类型选择
本设计选择水-水板式换热器，板式换热器含有很多优点如换热效率高、通用性强、结构紧凑、投资费用低、热回收效率高、降低耗水量等优点。
换热器容量和台数需依据采暖、通风、生活热负荷选择，通常不设备用。但当任何一台换热器停止运行时。其它设备需满足70%热负荷需要。本设计选择2台相同规格换热器，均为一备一用。
3.2.2 换热器选型计算
（1） 换热器选型计算公式
Q=KF （3-1）
式中 —热流量，；
—换热器传热系数，W/（m2.℃）；
—换热面积，；
—设计工况下水-水换热器对数平均温差，。

各区对数平均温差依次是 27.9 40 40
对于水-水换热器换热系数K可取3000～7000 W/（㎡.℃），本设计取3500W/（㎡.℃）
本换热站各区均选择两台换热器，已备一用。 依据式（3-1）可得换热器换热面积需为：
其中B为水垢系数，这里取0.8

得出散各区热器换热面积依次为 8.19 41.14 10.29
经过查板式换热器规格表
可选 出各区换热器型号依次为 BR12 BR35 BR12
换热器片数 69 118 86
流道数 34 59 43

3.3 换热站内管道水力计算

依据管道供回水温差，能够确定各个管道经济比模阻，

供暖区
地暖区
散热器低区
散热器高区
一次网
供回水温差
10
25
25
60
经济比模阻
40-60
40-60
40-60
60-80

再依据各各个管道流量，经过查表能够得出各管段管径等，列表以下：

管段
流量Q(m3/h)
流速V(m/s)
比模阻R(Pa/m)
管径D(mm)

1
54.972
0.95
77.9
150
地暖区供回水管
2
98.964
0.86
42.3
200
散热器低区供回水管
3
39.6
0.66
37.1
150
散热器低区供回水管
4
9.18
O.55
56.8
80
一次网地暖区
5
65.988
1.08
101
150
一次网散热器低区
6
16.488
0.66
64.1
150
一次网散热器高区
7
91.656
0.78
34.2
200
一次网散热器区总管段
8
82.476
0.69
27.1
200

3.4循环水泵选择
3.4.1 循环水泵需满足条件
（1）循环水泵总流量需大于管网总设计流量，当热水锅炉出口至循环水泵吸入口有旁通管时，需不计入流经旁通管流量。
（2）循环水泵扬程需大于热力网、热源、最不利环路压力损失之和。
（3）循环水泵应含有工作点周围比较平缓流量扬程特征曲线，并联运行水泵应采取型号相同。
（4）循环水泵承压耐温能力应和热力网设计参数相适应。
（5）应尽可能降低循环水泵台数，设置数目在三台以下循环水泵时，需有备用泵，假如是四台或四台以上水泵并联使用时，可不设备用泵。

3.4.2 循环水泵选择

（1）循环水泵所所需流量 =1.1*G

—热负荷，Kw；
—流体经过换热器前后温差，
—水比热，取4.19
将各区热负荷带入上式，能够得出
各区二次网流量G依次是 15.27 KG/S 27.49 KG/S 11KG/S
单位换算以后 冷流量54.972 m^3/h 98.964m^3/h 39.6 m^3/h
则二次网各区循环水泵所需水流量分别为 60.47m^3/h 108.860m^3/h 43.56 m^3/h

（2） 循环水泵扬程
H=0.1(H1+H2+H3)(1.1~1.2)
式中
H1-换热器内部循环阻力损失，通常为30~100KPa，这里取60KPa
H2-外网供回水干管阻力损失，通常按每米管长0.1KPa左右阻力损失考虑，地暖400M*2，低区500M*2，高区500M*2
H3-用户内部阻力损失，通常直接连接约为0.05~0.12KPa，这里取0.1
经过计算得出各区循环水泵所需扬程分别为 16.81m 19.21m 19.21m
于本换热站距离热力企业较近，热源循环水泵足够供给到本换热站，故一次网不需要安装循环水泵。
依据循环水泵所需流量和扬程，
流量 60.47 108.860 43.56
扬程 16.81m 19.21m 19.21m
查水泵型号对照表能够得出各区循环水泵型号参数，列表以下

水泵型号
流量Q(m3/h)
扬程H(m)
转速n(r/min)
效率(%)
功率KW
底座长宽高mm
IS80-65-160
60
29
2900
72
7.5
1020/350/30
ISR100-80-160
120
28
2900
75
15
1290/490/30
IS80-65-160
50
32
2900
73
7.5
1020/450/30

3.5补水泵选择
3.5.1补水泵需该满足条件
（1） 开式热力网补水泵流量，需依据生活热水最大设计流量和供热系统渗漏之和确定。
（2） 闭式热力管网补水装置流量需依据供热系统渗漏量和事故补水量确定，通常取许可渗漏量4倍。
（3）闭式热力网补水泵宜设两台，此时可不设备用泵。
（4）开始热力网补水泵宜设两台或两台以上，其中一台泵作为备用。
（5）补水装置压力大于补水点管道压力加30-50KPa，假如补水装置同时用于维持热力网静压力时其压力需能满足静压要求。
3.5.2补水泵选择计算
换热站和地暖区建筑，部分散热器区建筑位差是10m；
补水泵扬程需确保将水送到系统最高点并留有2-5 mH2O 富裕压头。
补水泵流量为循环水量1%，事故补水量为正常补水量四倍。
所以，
补水泵流量 =循环水量*4%=60.47 *4%=2.42
补水泵扬程H=10+6+5=21m
补水泵流量 =循环水量*4%=108.860 *4%=4.36
补水泵扬程H=18+10+5=33m
补水泵流量 =循环水量*4%=43.56*4%=1.75
补水泵扬程H=36+10+5=51m

经过计算得出补水泵所需补水流量，扬程能够查补水泵型号对照表能够得出各区补水泵所选型号：

水泵型号
流量Q(m3/h)
扬程H(m)
转速n(r/min)
效率(%)
功率KW
底座长宽高mm
25LG3-10*3
3
30
2900
42
1.1
230/230/20
25LG3-10*5
4.7
38.5
2900
44
1.5
230/230/20
20LG1.6-8*7
2
56
2900
35
1.5
204/204/35

本换热站各区补水泵均选两台同型号，一备一用

3.6补水箱选择
补水箱体积要求能够满足4小时最大补水量使用，同时考虑箱体尺寸需符合热力站内部署和美观及制作简单节省材料。
有公式 V = 1.2 *Gt
能够求出 Gt=1.94m^3/h。
则有 V=1.2*1.94=2.328m³。
所以依据开式水箱图集能够选择水箱公称容积为2.328m³.
水箱组成以下：
1.6*1.6*1.4=3.6
有效容积为3.5m³,公称容积为3 m³

3.7除污器选择
3.7.1
该设备由过滤器本体、排污口、滤网组成。被处理过水经过进水口会进入过滤器本体，水中杂质会截留在滤网上，当杂质堆积到一定程度时，滤网内外两侧压差达成设定值（≤0.05MPa),将打开排污阀，除污器进行开始排污。
3.7.2设备特点
1）直接安装在管网系统上，不需要任何支撑结构，节省空间。 2) 过滤器在全流量下能正常工作，连续出水，既保持了高流量，又含有低压力降，避免了因为流速低而造成表面污渍。 3) 清洗时不影响正常过滤。 4)不需要安装旁通管路，拆卸排污。 5)安装方便，只需接入待处理系统管路上即可。
3.7.3除污器型号可按接管直径选定
在本项目中，在换热站处所选择除污器为WC卧式直通除污器。其地暖区选WC-150型卧式直通除污器，低压区选WC-200型卧式直通除污器，高区选WC-150型卧式直通除污器，一次网选WC-200型卧式直通除污器.

3.8软水器选择
依据补给水泵流量选择软化水器，由计算可知北低压区流量为193.536t/h×1%=1.94t/h，查设计手册可知选择软水器为JK型水力自动软水器，型号是JK100-300型。

软水器型号
型号
流量t/h
树脂总装填量 kg
外接管径mm
原水硬度mmol/L
工作压力范围 MPa
JK100-300
1.8-2
125
DN20
8
0.2-0.5

3.9分、集水器
查《供暖通风设计手册》知分水器、集水器可按经验值估算：

式中
D—分、集水器直径，；
—分、集水器支管中最大管径，。
在本设计中，系数取3，对需各个分、集水器最大管径依次为150mm、150mm、200mm、200mm、150mm、150mm。
则各个分集水器依据编号次序直径依次为450mm、450mm、600mm、600mm、450mm、450mm。

第四章 管道防腐保温

4.1 保温材料选择标准及保温结构
保温材料和其制品许可使用温度，需大于或等于正常工作时介质最高温度。相正确温度范围内有不一样保温材料可供选择时，需选择造价低，运输方便，密度小，导热系数小，易于施工材料制品，同时应该进行综合比较，优先使用其经济效益很好。
当介质温度较高时，经过综合经济比较后，应该选择复合材料保温，即使用不耐高温材料和耐高温材料分层保温。
保温结构通常由保护层和保温层组成。保温结构设计应选择需防火、耐火、造价低、施工方便、复合保温效果好、美观等。
保护层结构需依据供需条件，设备和管道所处环境，保温材料类型等原因选择。常见保护层有三类：（1）涂抹式保护层 （2）金属保护层 （3）包扎式复合保护层
4.2 保温材料选材计算
本设计中保温材料选择岩棉管壳，特点：导热系数小，密度小，适用范围广，施工简单，但刺人。
岩棉壳管各项参数：密度100-200Kg/m3,导热系数0.052-0.058W/m*C,适用温度-268-350.
季节采暖运行时间3000h，环境温度-2，热价7元/1000000KJ,计算年限7年，年利率0.1，表面散热系数11.63W/（m2*C),单位造价600元/m3。
防烫伤保温层厚度按控制保温层表面温度小于60C计算。

管段
管径D(mm)
温度
经济保温厚度(mm)
q允W/m2
最大热损失保温厚度
防烫伤保温厚度
最小保温厚度
1
150
60
23
125.4
12

30
2
150
50
22
116
9

3
200
85
32
148.9
18
4
4
200
60
25
125.4
12

5
150
85
30
148.9
18
4
6
150
60
23
125.4
12

7
80
130
35
187
24
8
8
80
70
23
134.8
14

9
150
130
40
187
26

10
150
70
26
134.8
15

11
150
130
40
187
26

12
150
70
26
134.8
15

13
200
130
42
187
26

14
200
70
27
134.8
15

敷设保温层前，管道和设备表面需清理洁净，需刷防腐涂料防锈漆或防锈漆，所达成耐温性能需满足介质设计温度要求。当介质温度低于120摄氏度时，管道和设备表面需刷防锈漆。介质温度高于120时，设备和管道表面应该刷高温防锈漆。

第五章 质调整

因为供暖系统供暖热负荷是伴随室外温度等原因改变而改变，当室外温度较高时，供暖热负荷就会降低，假如继续按着原设计热负荷进行供暖就会造成无须要浪费。
本换热站系统包含6台换热机组，6台循环水泵，6补水泵、及软水器及软化水箱、除污器、分水器、集水器和补水水箱等设备。
1、换热站系统监控内容：
该热交换站关键监测内容有一次热媒侧供回水温度、流量；次供回水温度、二次热水流量、供回水压差、室内外温度、供热水泵工作、故障及手动/自动转换状态等。
1)二次热水供回水温度（AI）并显示，关键用于换热站内热量计量；
2)一次热水供回水温度（AI）并显示，低温会提议报警；
3)室外温度改变（AI）并显示，并进行节能变频调整依据；
4)热水供水水流状态（DI）；进行检测水管压力（AI）；
5)各分环路及总回水流量，以用于计量（AI）；
6)监测各分环路回水温度（AI）并显示，关键用于监视供热质量、管路跑水监测并反应各环路平衡情况；
7)二次热水供水电动蝶阀（电动三通）开关控制（DO）（或变频控制）
8)一次热水供水电动蝶阀开关控制（DO）
（1）各联动设备启停程序包含一个可调整延迟时间功效，以配合热站系统内各装置特征。
（2）当膨胀水箱液位低于低液位开关时，DDC自动控制补水泵为膨胀水箱补水。
（3）在指定管道位置设置温度传感器，以测量一次网供回水温度。（4）当热水管水流开关监测到有水流经过时，循环泵才许可开启，预防其空负荷运转。
（5）依据程序或工作日程安排自动开关换热机组进出水阀。程序控制换热机组，以求达成最低能耗，最低主机折旧率。
2、节能方案实施
1）依据室外温度改变进行自动调整变频器频率，达成节能；
2）采取节能算法；
3、采取DDC控制及现场显示
Plc软件设计包含以下多个部分：
(1)系统设置：包含传输精度和时间设置等、传感器输入信号类型设置、各模块工作设置等；
（2）运行热负荷计算：依据运行热负荷计算式及Plc运算指令计算当日耗热量并存放；
（3）循环水量计算：依据PI控制规律计算满足供热量循环水量。
（4）实际供热量计算：依据传感器提供实时供暖参数（供回水温度和流量）在一个采样周期计算一次热量进而计算出每小时累计热量并存放；
（5）PID和PI运算规律软件实现；
（6）还包含超温超压报警等等。
依据组态画面提供全天所需供热量、实测供热量及其它供热参数，绘制供热各类指标曲线图及供热参数曲线，可显示一天累计供热量、供回水温度、室内外温度、循环水量、压力等参数，并可显示各设备工作状态，以指导操作人员定时检验供热效果，进行合理调整，提升供暖质量，从而提升换热站管理水平。
4、换热站数据上传
向中央供热站上传数据通常有两种方法，无线传输和有线传输，其中无线传输采取GPRS模块。

针对上面出现无须要浪费情况，对换热站二次侧采取改变供回水温度质调整方法。当室外温度发生改变时，负荷比发生改变，相需二次侧供回水温度会发生改变。

二次网供回水温度调整是经过一次网供水流量改变来实现，在一次网供水干管上安装一个自动控制阀门，依据接收到调整信号调整阀门开度，使得部分流量经过旁通管路流到回水管上。

具体计算数据以下：

地暖区
一次网阀门开度
一次网总流量
室外温度

负荷比
tg
th
0.2
5.10
12.6

0.2
23.57
21.57
0.3
7.64
9.9

0.3
27.23
24.23
0.4
10.19
7.2

0.4
31.24
27.24
0.5
12.73
4.5

0.5
35.5
30.53
0.6
15.28
1.8

0.6
40.05
34.05
0.7
17.83
-0.9

0.7
44.77
37.77
0.8
20.37
-3.6

0.8
49.68
41.68
0.9
22.92
-6.3

0.9
54.76
45.76
1.0
25.46
-9

1.0
60
50

散热器低区，散热器高区

0.2
5.10
12.6

负荷比
tg
th
0.3
7.64
9.9

0.2
27.23
22.23
0.4
10.19
7.2

0.3
33.14
25.64
0.5
12.73
4.5

0.4
39.56
29.56
0.6
15.28
1.8

0.5
46.38
33.88
0.7
17.83
-0.9

0.6
53.55
38.55
0.8
20.37
-3.6

0.7
61.03
43.53
0.9
22.92
-6.3

0.8
68.78
48.78
1.0
25.46
-9

0.9
76.69
54.19
0.2
5.10
12.6

1.0
85
60

参考文件

1) 孙刚等. 供热工程. 北京：中国建筑工业出版社，。
2) 热交换站工程设计施工图集，中国建筑标准设计研究院，。
3) 邵宗义.《建筑供热采暖工程设计图集》. 北京：机械工业出版社，。
4) 建设部.《民用建筑供暖通风和空气调整设计规范》GB50736—.北京：中国计划出版社，。
5) 施振球等，《动力管道手册》北京：机械工业出版社，1994。
6) 建设部.《城市热力网设计规范》CJJ 34—.北京：中国建筑工业出版社，。
7) 河北省工程建设标准化办公室.05系列建筑标准设计图集05N3，05N4-1，N4-2,05N5(制冷工程，通风和空调工程，热力站工程). 北京：中国建筑工业出版社，。
8）中国建筑标准设计研究所. 暖通空调制图标准GB/T 50114- .北京： 中国计划出版社，。

致 谢

此次毕业设计是对我们大学四年学习结果一个总结，在这次设计中我学到了很多东西，而且让我对本专业相关内容了解更透彻了。在此次设计中我付出了很多艰辛和汗水，在不停探索和尝试中我巩固了之前所学知识，也拓宽了知识面,同时也让我感觉到自己知识和能力欠缺。在这里我要感谢人很多，是她们让我这大学四年从知识到人格上有了一个全新改变。完成了一次新蜕变。

感谢我指导老师贾玉贵老师，顺利完成毕业设计，离不开她耐心支持和悉心指导。贾老师不仅教授我们知识而且教会我们做人。在此，向贾玉贵老师致以最真挚谢意，感谢贾玉贵老师指导，提携。
感谢河北建筑工程学院全部教育过我老师！你们传授给我专业知识是我不停成长源泉，也是完成本设计基础。
再次对全部关心、帮助我人说一声“谢谢你们”。
