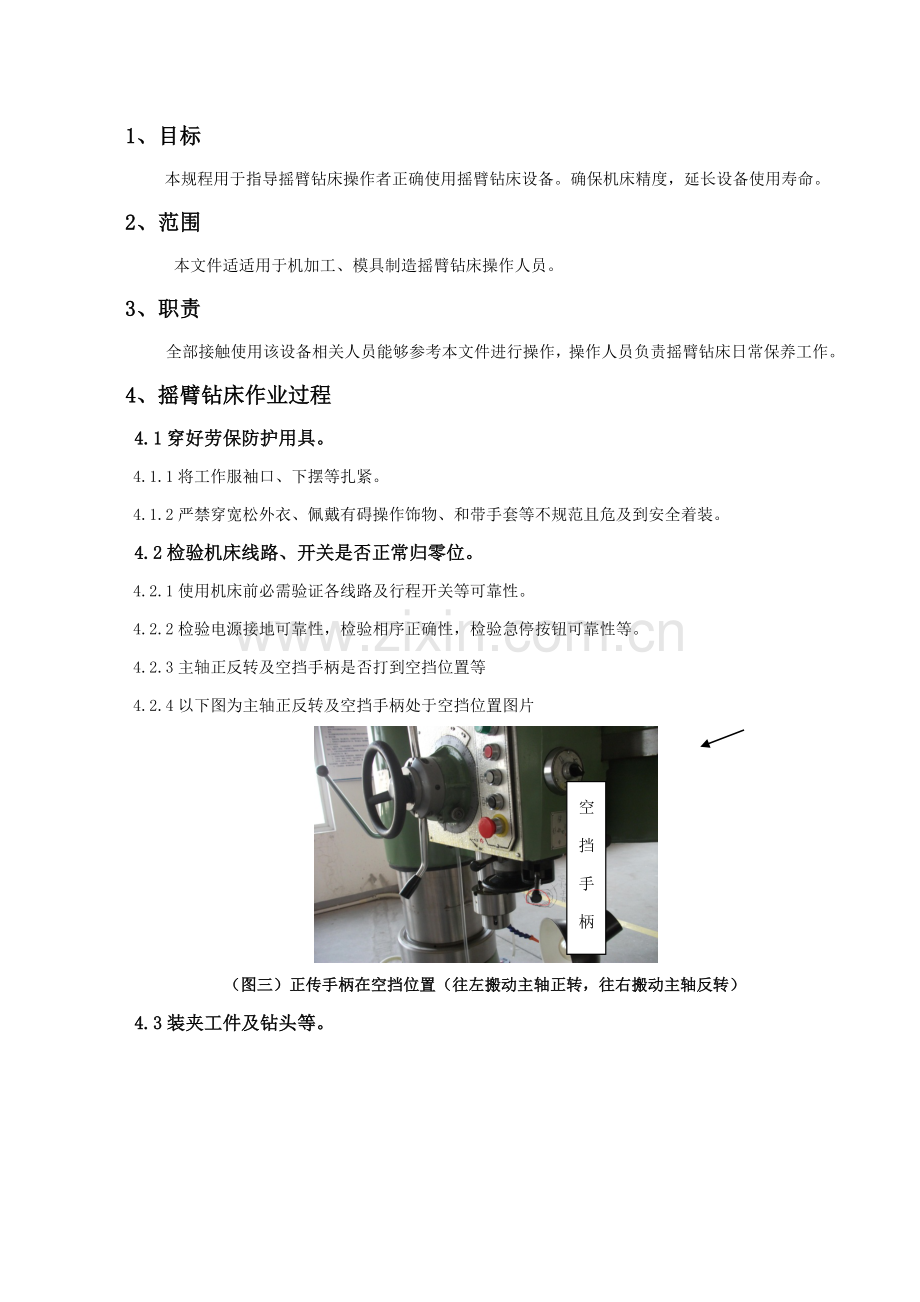

1、目标 本规程用于指导摇臂钻床操作者正确使用摇臂钻床设备。确保机床精度，延长设备使用寿命。2、范围本文件适适用于机加工、模具制造摇臂钻床操作人员。3、职责 全部接触使用该设备相关人员能够参考本文件进行操作，操作人员负责摇臂钻床日常保养工作。4、摇臂钻床作业过程4.1穿好劳保防护用具。4.1.1将工作服袖口、下摆等扎紧。4.1.2严禁穿宽松外衣、佩戴有碍操作饰物、和带手套等不规范且危及到安全着装。4.2检验机床线路、开关是否正常归零位。4.2.1使用机床前必需验证各线路及行程开关等可靠性。4.2.2检验电源接地可靠性，检验相序正确性，检验急停按钮可靠性等。4.2.3主轴正反转及空挡手柄是否打到空挡位置等4.2.4以下图为主轴正反转及空挡手柄处于空挡位置图片空挡手柄位置（图三）正传手柄在空挡位置（往左搬动主轴正转，往右搬动主轴反转）4.3装夹工件及钻头等。 锥柄钻套 钻夹头 直、锥柄钻头主轴装夹刀具位置（图四）主轴装夹刀具部位4.3.1工件和切削刀具等必需装夹牢靠可靠，使用机床前必需要验证机床各部位夹紧、松开可靠性。4.3.2钻头装夹：直柄钻头（通常钻削直径小于14）装夹时利用到钻夹头图，将钻夹头套如钻套中再套入主轴上检验是否套牢靠，再将直柄钻头夹紧在钻夹头上。锥柄钻头则依据锥柄大小接利用钻套中间衔接直接套在主轴上一样也要检验装夹是否牢靠。4.3.3更换钻头或夹具时，锥柄钻套等各配合部位必需保持清洁，常常拆卸锥柄套严禁敲打使之变型。4.4依据加工要求选择适宜转速。4.4.1依据加工材料及钻头直径不一样，应合理选择转速和进给量，不然易造成机床损坏。4.4.2转速选择见机床主轴箱上标牌。下面（图三）是拍下来供参考（图五）转速选择标示牌4.5开启电源开启主轴马达，确定转速是否适宜，不适宜时应关闭主轴马达后换挡，并再次确定。（图六）主轴转速调整手柄4.5.1关闭马达后严禁在主轴未停止转动情况下换挡调速，这么会轻易使调速齿轮磨损打坏，损坏机床。4.5.2用主轴转速调整手柄将转速换挡后，开启主轴马达，将正反转及空挡手柄在空挡位置下压3秒钟以上，确定转速是否调整到适宜转速。若为适宜转速将正反转及空挡手柄抬起至水平位置即可-图二。4.5.3严禁为了使主轴立即停止而用手抓主轴等部分不安全行为。4.6按下“”“”按钮，将摇臂调到适宜高度且转动主轴箱移动手柄和推拉摇臂，将钻头移到适宜位置以后，将摇臂夹紧手柄及主轴箱夹紧手柄锁紧（图七）主轴箱、摇臂夹紧手柄 摇臂升降按钮 摇臂夹紧手柄（反转松、正传紧） 主轴箱夹紧手柄（反转松、正传紧）（图七）4.6.1在摇臂钻摇臂回转范围内严禁站人以免发生碰伤等安全事故。在推拉摇臂前应检验是否有些人在回转范围内避免碰伤等。4.6.2在主轴箱移动过程中严禁一手搭在摇臂上，一手转动手柄。这么可能会造成压伤、撞伤、擦伤收等危险。4.6.3主轴箱和限位块、摇臂和外柱件存在挤压点，操作者应注意调整位置时不得超程，注意安全。4.7开启主轴，开启水泵，旋转主轴箱上进给手柄，降下主轴至钻头触及到板面即开始加工。（图八）4.7.1手动进给：若操作开始时，不压下机动进给手柄19再将手柄5向里推进（如上面图八），机动进给即不实施；逆时针旋转手柄5（如上面图八），实现手动进给钻削。手动钻削转动手柄5在切削时（如上面图八）应用力均匀转动进给。4.7.2机动进给：操作开始时，压下机动进给手柄19（如上面图八），再将手柄5向外拉出（如上面图八），则机动进给实施。4.7.3微动进给：将手柄19（如上面图八）置于水平位置，再将手柄5（如上面图八）向外拉出，转动手柄21即可。4.7.4机动进给改为手动进给：在前述机动进给过程中，如要换位手动进给，只需向里推进手柄5（如上面图八），断开机动进给，然后用手控制手柄即可。4.7.5开启主轴后注意主轴正转为切屑加工、反转是为攻丝退刀、排屑等所用，若为切屑加工主轴应打到正传位置。4.7.6操作摇臂钻床不提倡机动（自动）进给，在机动进给时，主轴移动手柄转动，操作者应远离此手柄，不然轻易碰伤4.7.7机床运转时，除操作者外不许可其它人在工作区域内停留，过往人员不得进入限区内。4.7.8加工工件不可过量切削，钻孔直径大于等于12时要预先引孔。避免钻不动挤压工件使工件松动甩出、断钻头、甩钻头等危险情况发生。4.7.9钻削加工深孔时要注意排屑可采取钻头上升、毛刷清屑等不得用手抹或用嘴吹等排屑，当铁屑较长而不停裂时要停机断屑，不可在主轴转动时用手拉断或借用其它工具断屑。4.8加工完成，先提升主轴关掉马达，再关水泵，最终切断电源。（图九） 主轴转动马达电机开关 总电源及水泵开关（图九）4.8.1将机动进给手柄5（如上面总装图一）抬起，断开机动进给4.8.2将主轴移动手柄向里推进，断开机动进给。4.8.3将主轴箱，立柱夹紧。4.8.4按下主电机停止按钮，使主电机停止转动。4.8.5关闭冷却液开关。4.8.6关闭总电源开关。4.9卸下钻头并松开摇臂夹紧手柄及主轴箱夹紧手柄。4.9.1结束后松开夹紧手柄将摇臂和主轴箱归位且给油保养。4.9.2操作者在立柱准备转动摇臂时，注意观察机床周围人和物，以免碰伤。4.10卸下工件，清理现场，保养设备.
