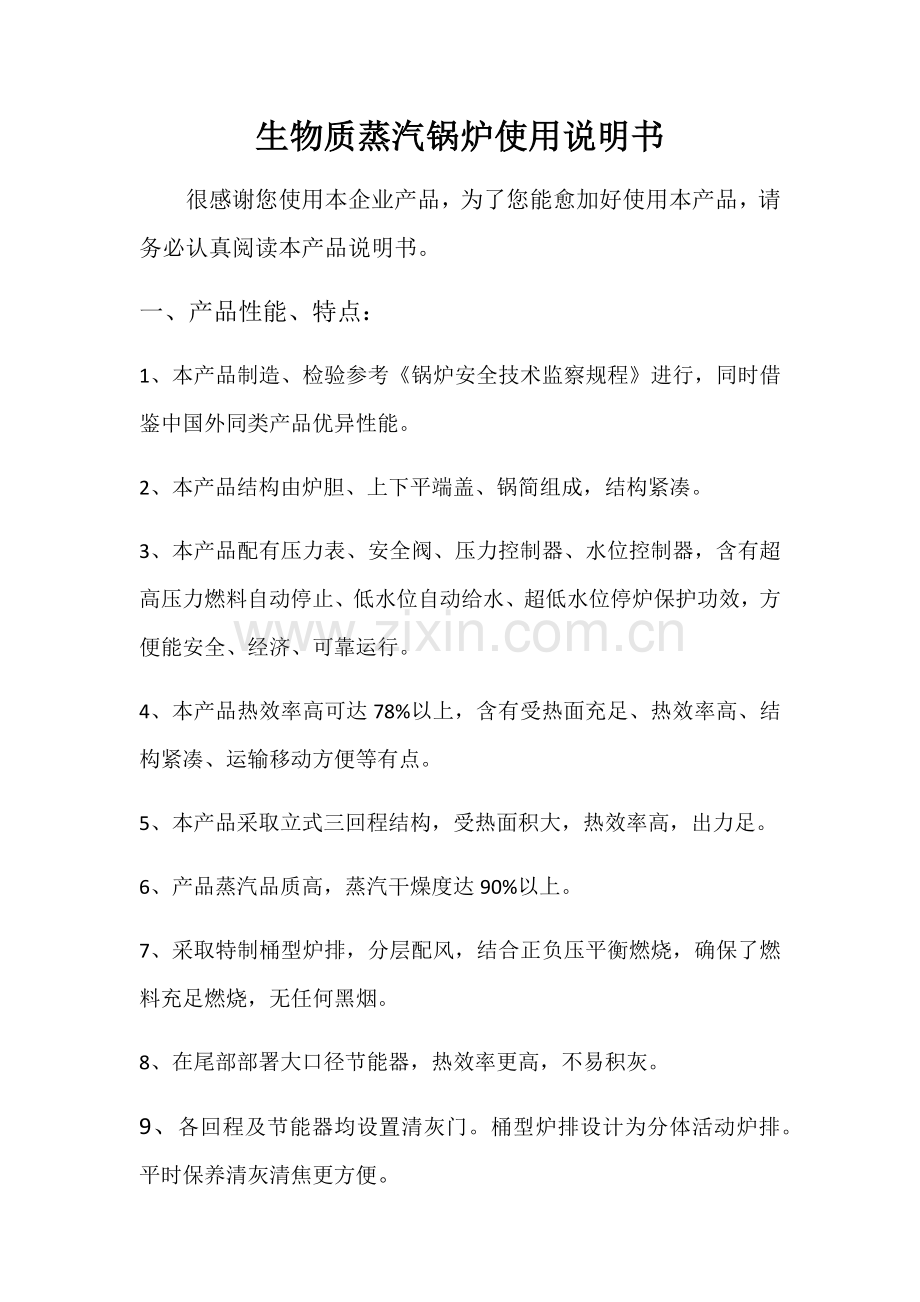

生物质蒸汽锅炉使用说明书很感谢您使用本企业产品，为了您能愈加好使用本产品，请务必认真阅读本产品说明书。一、 产品性能、特点：1、 本产品制造、检验参考锅炉安全技术监察规程进行，同时借鉴中国外同类产品优异性能。2、 本产品结构由炉胆、上下平端盖、锅简组成，结构紧凑。3、 本产品配有压力表、安全阀、压力控制器、水位控制器，含有超高压力燃料自动停止、低水位自动给水、超低水位停炉保护功效，方便能安全、经济、可靠运行。4、 本产品热效率高可达78%以上，含有受热面充足、热效率高、结构紧凑、运输移动方便等有点。5、 本产品采取立式三回程结构，受热面积大，热效率高，出力足。6、 产品蒸汽品质高，蒸汽干燥度达90%以上。7、 采取特制桶型炉排，分层配风，结合正负压平衡燃烧，确保了燃料充足燃烧，无任何黑烟。8、在尾部部署大口径节能器，热效率更高，不易积灰。9、各回程及节能器均设置清灰门。桶型炉排设计为分体活动炉排。平时保养清灰清焦更方便。每台设备均设计有除尘系统，让排放更环境保护。10、置有安全阀、超压、水位、过热、防干烧等多重保护。11、产品自动化程度高，锅炉进水、鼓、引风机、点火、进料全部自动控制，含有一键式开启操作功效。1、 产品配件图：二、 操作步骤锅炉安装应符合GB50273锅炉安装工程施工及验收规范要求，安全阀、压力表应效验。给水水质应符合GB1576工业锅炉水质要求，以延长锅炉使用寿命。1、安装过程:(1)、安装前顶面 安装后顶面： （2） 安装前正面 安装后正面（3） 安装前后面 安装后后面（4）安装水处理：树脂和盐 水处理控制面板1、 锅炉开启前检验：给水管道、蒸汽管道、排污管道和其它阀门是否拧紧，料斗内是否已装料并严密，控制箱和其它电机电源线是否接好；2、 按控制系统开启键，给水泵自动工作（注：第一次加水或加水过程中锅炉缺水，应将水泵泵体内空气排除出，拧开水泵头上小螺丝，待水从小孔溢出后，应立即将螺丝拧紧），加水至设定水位时，水泵自动停止工作;3、 加水至设定水位时，给料机开始工作；4、 鼓风机开始工作，点火棒开始自动点火；5、 待汽压升至设定值时，给料装置及鼓风机停止工作；当汽压降至低于设定值时，给料装置及鼓风机开始工作；6、 天天开机前应检验炉排上是否结焦和积灰（清除焦块和灰）；7、 锅炉停止工作只需按下停止按钮，此时鼓引风机仍继续工作120秒，严禁直接切断总电源；控制器面板：生物质蒸汽发生器技术参数：项目LHG0.03-0.7-BMFLHG0.05-0.7-BMFLHG0.08-0.7-BMFLHG0.1-0.7-BMF额定蒸发量 （t/h)0.030.050.080.1额定工作压力 （Mpa)0.70.70.70.7额定工作温度 （)171171171171给水温度 （）20202020水压试验压力 （Mpa)1.051.051.051.05耗电功率 ( kw/h)0.60.60.90.9燃料消耗量 (kg/h)581317受热面积辐射1.11.222.272.38对流节能器设计燃料生物质颗粒生物质颗粒生物质颗粒生物质颗粒热效率88%88%88%90%备注：以上设备水容量小于30升，安装、使用免监管和年检，操作工无需专业资格要求生物质蒸汽锅炉技术参数：项目LHG0.15-0.7-BMFLHG0.2-0.7-BMFLHG0.3-0.7BMF额定蒸发量 （t/h)0.150.20.3额定工作压力 （Mpa)0.70.70.7额定工作温度 （)171171171给水温度 （）202020水压试验压力 （Mpa)1.051.051.05耗电功率 ( kw/h)0.91.11.2燃料消耗量 (kg/h)253450设计燃料生物质颗粒生物质颗粒生物质颗粒热效率90%90%90%备注：以上设备50升水容量30升，正规监检；无需报装。三、 故障原因1、 开机不工作：检验电源线是否接好；2、 加水系统故障：加水不停或不加水，检验水泵是否损坏，探针线是否牢靠和结垢；3、 鼓风故障：检验鼓风机接线是否松动；4、 送料系统故障：送料电机工作不送料，检验料仓内是否有料，检验蛟龙内是否有硬块卡住；5、 当汽压在上限和下限设定值之间往返跳动：检验压力控制是否接触不良；6、 水泵工作不抽水:检验泵体内是否有空气、检验水路是否堵塞；7、 连续点火不成功：检验点火电源是否正常、检验点火棒是否损坏；8、 烟囱冒黑烟：、给料过多，、鼓风机接口松动或故障，、烟管堵塞；9、 汽中含水量过大：水位高，检验水位计电极棒或更换；10、 运行不稳定：燃料进料不足或进料装置故障，炉排结焦、烟管堵塞；四、 停炉保养假如锅炉准备停用一段时间，则需做好停炉保养工作。因为锅炉内部潮湿，通风不良，又因空气中氧气及二氧化碳溶解和锅水中，会对金属造成腐蚀。所以，停炉期间应做好保养工作，预防锅炉腐蚀以延长使用寿命。（1） 干保养法适适用于长久停用锅炉。其方法以下：1、 锅炉停止使用后，将其内部水垢及铁锈和外部烟灰清理洁净，用微火将锅炉烘干。2、 哄干后锅炉应和外界隔离，关闭全部阀门。（2） 湿法保养使用于停用时间不超出三个月以内锅炉。其方法以下：1、 停炉后，首先将锅炉受热面内外污后、烟灰清除洁净，截堵和外界相连管路。2、 将锅炉内灌满软化水。如无软化水，可灌入生水，但每吨进水中应加入2kg氢氧化钠，或5Kg磷酸三钠，或10Kg碳酸钠。药品要容化为液体灌入。3、 当软化水或加药后生水灌满后，应加热至105，以排除水中气体。然后将锅炉全部门孔关闭，且不得有任何渗漏。4、 保养时间，应使软化水或碱性生水保持充满状态，预防空气漏入。五、 紧急停炉运行中如遇有下列情况之一时，应该立即停炉：1、 锅炉水位低于水位表下部边缘；2、 不停加大给水及采取其它方法，但水位仍继续下降；3、 锅炉水位超出最高水位（满水）经放水仍不见到水位下降；4、 给水泵、给水系统故障，不能向锅炉进水；5、 水位表或安全阀全部失效；6、 设备元件损坏，危及锅炉安全；7、 发觉其它异常情况及锅炉安全运行。六、 注意事项5、 操作本机必需为专业人士，以确保本机能安全、经济、可靠运行；6、 安全阀、压力表每十二个月应到当地有质资标准计量部门校验；7、 排污管、安全阀出口应接值安全地点，以免发生烫伤事故；8、 清灰门应定时打开，清除炉门内灰渣；9、 必需使用软化水，不然锅炉使用寿命会大大缩短；10、 用生物质颗粒：低位发烧值4000大卡/kg，挥发分Vr70%，灰份Ar2%，水份Wr20%,粒径6-8mm,颗粒长度10-35mm；Q11、 颗粒长度过长和粒径过大易造成给料机卡死。
