通讯服务器产品说明书模板.doc

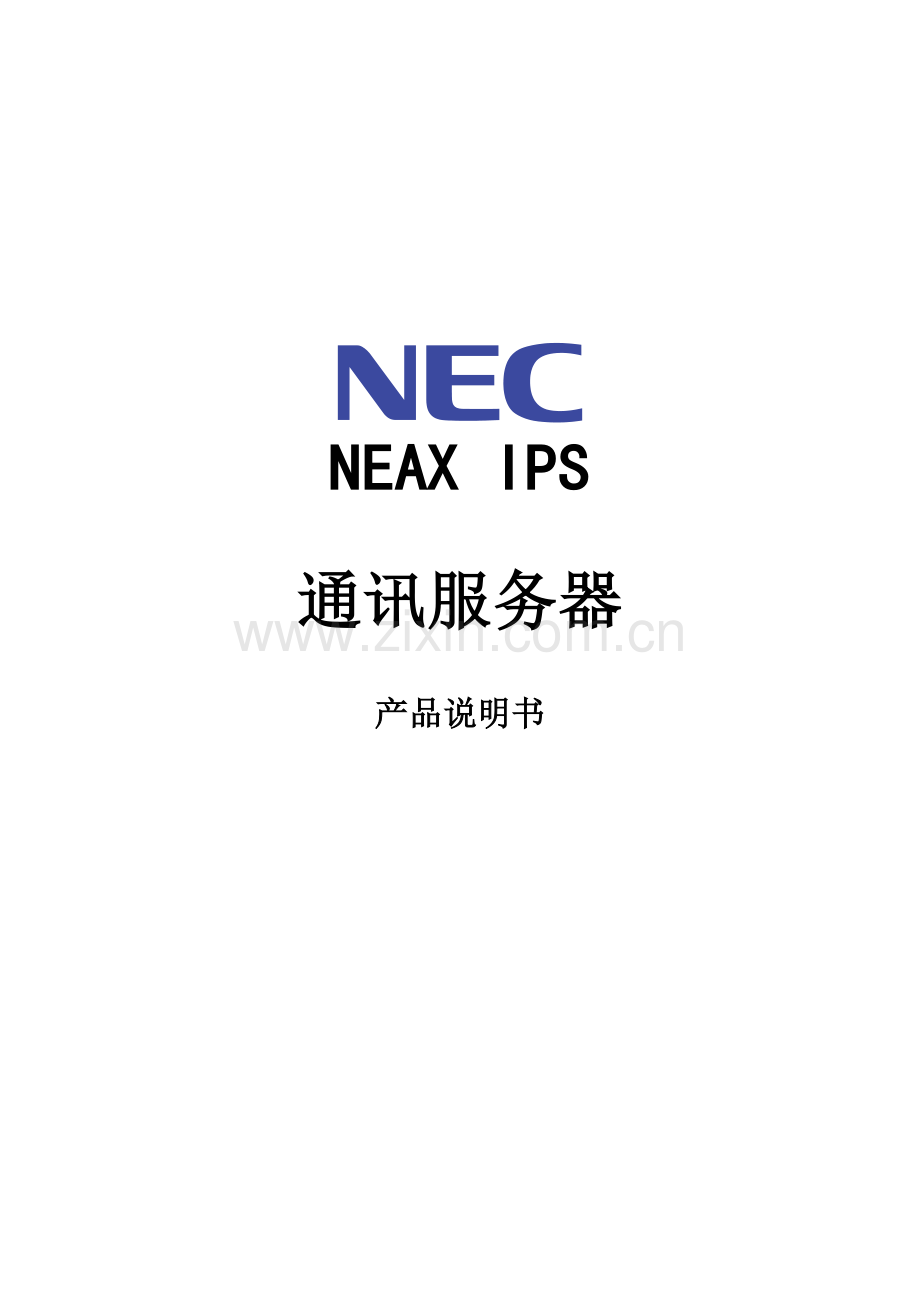

NEAX IPS
通讯服务器
产品说明书

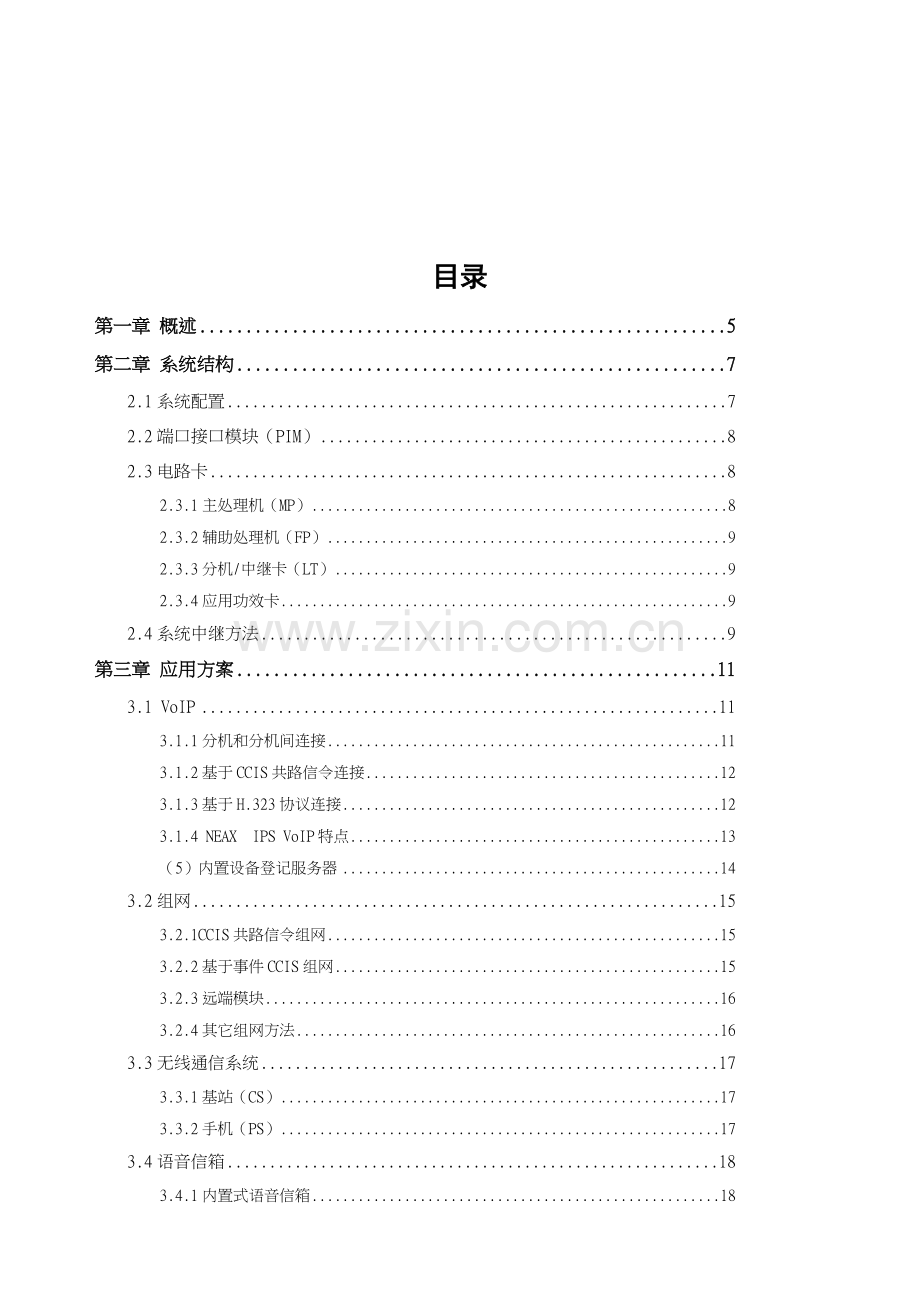

目录
第一章 概述 5
第二章 系统结构 7
2.1系统配置 7
2.2端口接口模块（PIM） 8
2.3电路卡 8
2.3.1主处理机（MP） 8
2.3.2辅助处理机（FP） 9
2.3.3分机/中继卡（LT） 9
2.3.4应用功效卡 9
2.4系统中继方法 9
第三章 应用方案 11
3.1 VoIP 11
3.1.1分机和分机间连接 11
3.1.2基于CCIS共路信令连接 12
3.1.3基于H.323协议连接 12
3.1.4 NEAX IPS VoIP特点 13
（5）内置设备登记服务器 14
3.2组网 15
3.2.1CCIS共路信令组网 15
3.2.2基于事件CCIS组网 15
3.2.3远端模块 16
3.2.4其它组网方法 16
3.3无线通信系统 17
3.3.1基站（CS） 17
3.3.2手机（PS） 17
3.4语音信箱 18
3.4.1内置式语音信箱 18
3.4.2外置式语音信箱 19
3.5计算机和电话集成（CTI） 19
3.6酒店应用 20
3.6.1酒店物业管理系统接口（PMS） 21
3.6.2前台 21
第四章 终端设备 22
4.1传统时分终端 22
话务台 22
桌面话务台 22
Dterm 75 系列多功效数字话机 23
无线手机 26
4.2基于IP终端 27
第五章 设备安装,开通和管理 29
5.1安装 29
5.1.1安装场地要求 29
5.1.2接地要求 29
5.1.3关键设备安装 29
5.1.4线路板卡安装 30
5.1.5安装方法 30
5.2开通 30
5.2.1系统初始化 30
5.2.2系统数据输入 30
（1）CAT 30
（2）MAT 30
5.3 管理和维护 30
5.3.1系统管理 30
第六章 技术规范 31
6.1系统容量 31
6.2编号方案 33
6.3服务等级 33
6.4 IP 技术规范 34
6.5设备登记服务器(DRS) 35
6.6系统话务量 35
6.7电缆长度 36
6.8基站技术规范 37
6.10电源要求 37
6.11运行环境 37
6.12尺寸和重量 38
第七章 系统功效列表 39
7.1商务应用功效 39
7.2 酒店/医院应用功效 46
7.3 CCIS共路信令功效 47
7.4 ISDN功效 50
8.5 无线通信系统功效（PHS） 50

第一章 概述
NEAX IPS是NEC企业研制完全基于IP和TDM（时分）交换平台，含有完整功效新一代数字用户交换机（IP PBX）。基于IP语音通信（对等层连接）既能够应用在局域网（LAN）中，又能够应用在广域网（WAN）中。

NEAX IPS同时支持纯IP交换（对等连接）和传统时分交换，纯IP交换可在IP终端（Dterm IP，IP软件电话）之间或经过CCIS共路信令连接NEAX IPS或NEAX 2400 IPX交换机之间实现（CCIS over IP）。时分交换则在传统电路端口（分机，中继等）之间实现，而IP终端（Dterm IP，IP软件电话）或基于IPCCIS连接和传统时分端口（分机，中继等）之间通信是经过IP PAD板（IP打包/拆包）来完成，IP PAD板实现IP语音数据和时分语音之间转换。

IP终端（Dterm IP）可提供丰富功效，它经过100BASE-T以太网接口连接到局域网上，其内置交换集线器（HUB）提供两个100BASE-T接口，能够方便地连接PC上，Dterm IP之间能经过对等连接进行直接通信，而且支持多个标准语音编码或压缩功效。

工作站
工作站
Peer to Peer
IP Switched
NEAX IPS

MP

DHCP
服务器
MAT

图1-1

NEAX IPS是IP和TDM双平台设计，除了能够支持优异VoIP对等连接外，它还能提供丰富传统时分分机和中继接口，如模拟分机，数字分机，模拟中继，数字中继，ISDN，语音信箱，无线通信等接口或功效。全部这些接口板全部安装在端口接口模块（PIM）通用槽位中。NEAX IPS单系统可支持768个端口，其中512个端口为基础端口，256个为扩充应用端口。不管是纯IP交换（对等连接）还是传统时分交换和IP和时分之间交换全部是在主处理机（MP）控制下进行。

NEAX IPS可提供多种增值应用，如无线通信系统（PHS），语音信息系统（语音信箱，电脑话务员，语音提醒），VoIP，呼叫中心，远程IP终端，远程模块（PIM），软件电话，功效透明组网，酒店应用等。

NEAX IPS硬件和软件模块化设计，系统可依据用户需求方便地，经济地扩容和添加新功效。紧凑硬件结构使设备能灵活地适应多种安装方法，如地面，墙壁和19英寸机架安装。

图1-2
第二章 系统结构
2.1系统配置
NEAX IPS 由若干个端口接口模块（PIM）组成，和传统时分交换机最大区分是NEAX IPS 系统中存在两种PIM，一个是“物理”PIM，另一个是“虚拟”PIM。

物理PIM是硬件设备，用于安装多种电路板卡如MP，FP，IP PAD，LT和AP和电源单元。每个物理PIM提供64个基础端口及部分应用端口（依据安装应用板卡决定具体占用端口数量）。

虚拟PIM是逻辑设备，用于安装IP终端。每个虚拟PIM也提供64个基础端口。NEAX IPS 系统最多支持8个PIM（包含物理PIM和虚拟PIM），所以，NEAX IPS 能提供448个IP端口或512个传统电路端口，IP端口和电路端口总和为768个（其中应用端口256个），也就是说，当系统中物理PIM增加时，虚拟PIM就对应地降低。比如，当系统需要256个传统电路分机和中继（4个物理PIM）时，IP端口数量最大为256个（4个虚拟PIM）。

PIM #3
PIM #7

PIM #3
PIM #7

PIM #3
PIM #7

PIM #3
PIM #7
PIM #2
PIM #6

PIM #2
PIM #6

PIM #2
PIM #6

PIM #2
PIM #6
PIM #1
PIM #5

PIM #1
PIM #5

PIM #1
PIM #5

PIM #1
PIM #5
PIM #0
PIM #4

PIM #0
PIM #4

PIM #0
PIM #4

PIM #0
PIM #4

64 LT 端口
448 Dterm IP

128 LT端口
384 Dterm IP

192 LT端口
20 Dterm IP

256 LT端口
256 Dterm IP

PIM #3
PIM #7

PIM #3
PIM #7

PIM #3
PIM #7

PIM #3
PIM #7
PIM #2
PIM #6

PIM #2
PIM #6

PIM #2
PIM #6

PIM #2
PIM #6
PIM #1
PIM #5

PIM #1
PIM #5

PIM #1
PIM #5

PIM #1
PIM #5
PIM #0
PIM #4

PIM #0
PIM #4

PIM #0
PIM #4

PIM #0
PIM #4

320 LT端口
192 Dterm IP

384 LT端口
128 Dterm IP

448 LT端口
64 Dterm IP

512 LT端口
0 Dterm IP

PIM

PIM

物理 PIM

虚拟 PIM

图2-1系统配置示意图

2.2端口接口模块（PIM）
NEAX IPS是由一个或多个PIM（物理或虚拟PIM）组成，每个物理PIM提供14个槽位，其中12个通用槽位用于安装多种电路板卡（分机，中继和应用等），1个槽位用于安装MP或FP，一个槽位用于安装停电转接卡（PFT）。每个物理PIM内还带有一个AC/DC电源单元和一个DC/DC电源单元（可选）。因为采取了通用槽位设计方法，分机，中继和多种应用卡可安装在任意通用槽位中。

图2-2

2.3电路卡
2.3.1主处理机（MP）
MP是NEAX IPS关键部件，系统全部操作全部是由MP控制完成。MP采取了相当于INTEL飞跃级高速CPU，经过高速CPU强大处理能力和芯片级系统技术，MP集成了以下部件或功效单元：
1) 飞跃级CPU和内存；
2) 1024*1024时隙无阻塞时分（TDM）交换网络
3) 时钟
4) 数字音发生器
5) DTMF收发号器
6) 16个3方会议端口
7) 总线接口
8) 音乐发生器
9) 2路数字语音（每路120秒）
10) 维护或计费接口（内置MODEM）
11) 10/100BASE-T接口（CTI，MAT，IP呼叫控制）
12) 设备登记服务器（DRS）

2.3.2辅助处理机（FP）
FP是NEAX IPS控制部件，关键用来辅助MP进行系统控制和管理，而且增加系统话务处理能力。通常情况下，每两个端口接口模块（PIM）需要一块FP卡，系统最多需配置3块FP（MP中已内置了一个FP），但FP也可依据系统所需功效进行配置。

2.3.3分机/中继卡（LT）
NEAX IPS提供多个分机，中继卡，用来连接多种终端或网络，如模拟话机，数字话机，ISDN话机，IP话机和PSTN，专用网络，IP网络。
2.3.4应用功效卡
NEAXIPS提供多个应用功效接口卡，用来实现多种应用需求，如ISDN-PRI中继卡，ISDN-BRI用户和中继卡，酒店管理接口卡（PMS），计费信息接口卡（SMDR），多方会议功效卡（CFT），计算机和电话集成接口卡（CTI），PHS制式无线应用系统基站控制和接口卡，话音信箱（AD-8），数据接口卡（V35，X21）等。

2.4系统中继方法
NEAXIPS经过多种接口板卡可连接多种不一样网络和终端从而满足对应应用需求。

图2-3
第三章 应用方案
3.1 VoIP
伴随IP技术不停发展和Internet网络全球应用，基于IP网络语音传输（VoIP）应用也变得越来越广泛。

NEAX IPS基于IP和TDM双平台设计方法使得IP终端之间或NEAX IPS或NEAX2400IPX网络之间能够进行对等连接。所谓对等连接就是指IP终端能经过IP网络直接进行话音信息交换，而传统时分交换机，话音信息需要经过时分交换网络进行交换。这种基于IP对等连接降低了设备硬件投资，因为IP终端直接连接至IP网络上而不是象时分设备中终端全部需要有对应物理端口提供连接。同时，IP终端直接接到网络上也使得系统扩容很方便。

NEAX IPS中TDM交换网络和分机，中继及应用接口卡同时也支持传统时分交换机全部功效。IP终端和电路方法终端之间连接则经过IP PAD（IP数据包打包和拆包）卡进行。

3.1.1分机和分机间连接
对于纯IP分机和IP分机之间连接（对等连接），包含话音IP数据包在连接在局域网上IP分机之间直接传输。

对于IP分机和传统电路方法分机之间连接则需要IP PAD来将IP数据包和PCM话音做相互转接，而MP则对连接进行控制。

图3-1 分机和分机之间连接

3.1.2基于CCIS共路信令连接
在多台NEAX IPS或NEAX 2400 IPX采取CCIS共路信令经过IP网络组网环境下，网络内IP终端（Dterm IP， IP软件电话等）和IP终端之间经过CCIS连接和单系统内IP终端间对等连接相类似，包含话音IP数据包在IP终端间经由IP网络直接交换。IP终端和传统电路终端经过CCIS连接时，需要IP PAD卡来对IP数据和PCM数据进行转换。

图3-2 基于CCIS共路信令连接

3.1.3基于H.323协议连接
在多台NEAX IPS或NEAX 2400 IPX采取H.323协议经过IP网络组网环境下，网络内IP终端和IP终端连接时，需要IP PAD卡和IP中继卡（H323）来为IP终端之间话音数据和控制信号提供通路。而传统电路终端之间连接则仅需要IP中继卡。

图3-3 基于H.323协议连接

3.1.4 NEAX IPS VoIP特点
（1）纯IP交换和连接（对等连接）
NEAX IPS中IP交换平台使得系统内或网络内（CCIS网络）IP终端之间话音信息交换是纯IP数据包交换，即话音信息直接在IP终端间以IP数据包形式传输而无须经过IP和PCM之间转换。这种纯IP交换排除了IP和PCM之间转换带来设备开消和时延，既节省了设备投资，又提升了话音通信质量。

（2）支持多个语音编码
NEAX IPS能支持多个语音编码方法以满足不一样应用要求。如G711，G723和G729a。

（3）QOS
NEAX IPS经过虚拟局域网技术（802.1Q和802.1P）来控制VoIP语音质量。

（4）带宽控制
NEAX IPS经过将IP终端进行分组并指定每个分组内和分组间采取对应语音编码方法，从而达成控制带宽，提升带宽利用率目标。

图3-4
图3-4所表示，将IP终端分成两个组（A组和B组）。经过软件编程，每个分组中连接话音编码采取G.711（64Kbps，未经压缩），而分组之间连接话音编码采取G.723或G729（压缩），即经过广域网连接采取语音压缩方法，尽可能少占用广域网带宽资源，降低连接成本。

在多台NEAX IPS经过IP网络组网环境下，能够经过软件编程设定VoIP带宽门限，当达成VoIP带宽门限时，全部呼出将自动地转换到其它路由上（PSTN或其它IP网络），全部呼入则被自动地限制掉，从而达成控制带宽目标。

图3-5
（5）内置设备登记服务器
传统时分终端是靠和之相连接口端口号来识别，而IP终端经过网口直接连接在网络上，没有对应物理端口来对应。所以，IP终端经过其IP地址在系统中登记来进行识别。NEAX IPS中MP卡内置了设备登记服务器（DRS）为IP终端提供登记而无须另配DRS设备。

3.2组网
NEAX IPS不仅能够单独应用支持基于IP对等连接和基于时分电路交换方法连接，而且也还能够经过多种方法组网应用，尤其是采取CCIS共路信令组网时，能建立功效透明网络。

3.2.1CCIS共路信令组网
NEAX IPS支持局间公共信道信令（CCIS）组网方法，这种功效强大和灵活智能网络能许可两台或多台NEAX系列交换机互连在一起组建功效透明网络，如实现话务台，计费系统，语音信箱，维护管理等功效集中。CCIS信令支持最多255台NEAX IPS组网。

经由CCIS组网专用网络提供集中业务能够极大地降低网络建设硬件投资，维护费用，线路成本和整个网络运行成本。
IPS

图3-6
CCIS网络内全部交换机能够采取统一编号方法，全网内呼叫均可直接拨分机号完成，就象单台系统内部直拨一样。

3.2.2基于事件CCIS组网
在CCIS网络中，当一些节点之间话务量较小时，这些节点之间能够经过ISDN-BRI或ISDN-PRI进行连接组成基于事件CCIS网络，而不是经过租用线。基于事件CCIS意味着当ISDN-BRI或ISDN-PRI链路不用于CCIS连接时，能够用于ISDN正常呼叫。这种基于事件CCIS连接能够使部分分枝办公室既享用了CCIS网络好处又降低了网络运行成本。
3.2.3远端模块
NEAX IPS系统由一个或多个端口接口模块（PIM）组成，通常PIM全部是堆叠在一起。但它也许可放置PIM在远端从而组建分散拓扑网络，也就是说，主节点系统主处理机能够经过远端PIM功效分散到各个远端节点。远端节点含有和主节点一样性能，唯一区分是连接方法不一样。

IPS

图3-8

3.2.4其它组网方法
NEAX IPS 除了能够支持CCIS信令组网外，还能够支持ISDN-BRI和ISDN-PRI，中国一号信令，Q-SIG信令，E/M信令等方法组网。

3.3无线通信系统
NEAX IPS内置了PHS制式无线通信子系统，无线通信系统中手机不仅含有清楚数字移动终端功效，而且含有有线终端很多功效。

安装了NEC无线通信系统企事业机关，学校或宾馆职员再也不会因为离开了办公室而失去联络，只要她们配置了无线手机而且在无线系统覆盖范围内，给她们每个电话全部能在第一时间内找到她们。对于很多企业，错过电话就意味着错过机会，假如安装了NEAX IPS无线通信系统，就再也不用担心离创办公室时错过关键电话了。

IPS

图3-9

NEAX IPS无线通信系统应用能够带来以下几方面好处：
（1）提升服务水平
（2）降低成本
（3）加紧应对决议
（4）增加销售机会

NEAX IPS 无线系统采取优异全数字制式，单系统最多可配置256个无线终端（手机），但无线通信系统可经过NEAX IPS组网而组成一个综合无线通信网络。

3.3.1基站（CS）
NEAX IPS无线系统基站（CS）采取小尺寸，轻重量设计，基站能够安装在任何地方，如墙壁，天花板等。另外，基站扩展和重新布局也可平滑进行。

3.3.2手机（PS）
手机（PS）采取32Kbps ADPCM编码技术和保密功效，所以，在任何环境下使用者能够用很清楚声音交谈关键事情。因为采取了PHS制式，手机通话功率小，通常情况下可支持6小时连续通话和500小时待机时间。轻盈小巧外观设计，易于携带，适合在任何商务场所应用。以下是手机常见功效：
n 号码共享
n 呼叫保留和呼叫转移
n 无应答转移到话音信箱
n 群呼或会议
n 自动应答
n 电话号码簿拨号和快速拨号
n 来电号码显示
n 震动提醒
n 数据通信（经过适配器）
n 软键操作

3.4语音信箱
3.4.1内置式语音信箱
NEAX IPS设备可提供内置语音信箱子系统-NEAXMAIL AD-8。NEAXMAIL AD-8能够提供集成语音信箱，电脑话务员，声音文本和传真功效，灵活易用。NEAXMAIL AD-8是一个完全集成语音信息产品，所以上述四个功效能够方便地组合在一个应用中。
（1）语音邮件
经过电话机录制语音就象包含语音邮件被分发到对应目标地邮箱。
（2）自动电脑话务员
自动地应答来话并未来话转接至目标分机一个功效。
（3）语音文本
信息公布和搜集菜单，主叫方依据听到语音提醒而进行一系列选择。
（4）传真侦测，路由和通知
NEAXMAIL AD-8能自动侦测传真信号并把来电转接到传真机，同时给出通知。

图3-10
NEAXMAIL AD-8可提供多个功效并应用于多个商务环境中。如，在第一声振铃时应答来电并立即转移来电；当分机不可用时播放语音信息；原声留言；实时通话录音；新留言或新邮件提醒等。另外，NEAXMAIL AD-8还提供群组信息，信息时间和日期标签，信息存档，信息转发，个性化语音提醒，信息编辑，呼叫浏览，音量控制等功效。

NEAXMAIL AD-8和数字话机Dterm显示器和软键菜单有机地结合在一起。软键菜单许可使用者经过Dterm显示器访问新信息，管理实时录音，浏览信息和更该设置。而且，信息数量能够显示在Dterm显示器上，包含旧信息，新信息和紧急信息。

NEAXMAIL AD-8可提供多个语言语音提醒，而且不一样端口可选择不一样语言。

NEAXMAIL AD-8含有用户友好操作接口，系统提供两种选择，一个是“Yes或No”模式，另一个是菜单模式。“Yes或No”模式只提供两种可能选择，即“1”为“Yes”，“2”为“No”，全部功效全部经过“1或2”选择完成。菜单模式则许可使用者设定数字键进行功效选择。

NEAXMAIL AD-8最多提供8个语音接口和200个小时语音存放时间和无限制信箱数量。

3.4.2外置式语音信箱
NEAX IPS经过信息中心接口（MCI）卡和模拟用户接口卡可和外置式语音信箱设备集成。MCI接口是一个RS-232异步数据通信接口，NEAX IPS和外置式语音信箱设备之间进行以下信息交换：

（1）NEAX IPS至外置式语音信箱
当外置式语音信箱设备应答时，NEAX IPS将主叫方和被叫方和呼叫类型等信息发送给外置式语音信箱设备。

（2）外置式语音信箱至NEAX IPS
当留言信息留到NEAX IPS分机上时，外置式语音信箱将留言等候指示信号发送到NEAX IPS。

3.5计算机和电话集成（CTI）
NEAX IPS提供OAI（开放应用接口）接口用于和计算机系统进行集成。OAI使得外部计算机去控制NEAX IPS运行，NECOAI接口能集成强大应用功效，从而使得计算机和NEAX IPS有机地结合在一起而组成一个综合应用系统。

NEAX IPS是含有丰富功效话音和数据交换系统，在不安装OAI情况下，全部NEAX IPS运作全部由MP板内部控制。在安装了OAI后，相关功效则由连接在OAI接口上计算机和MP共同控制。

标准上讲，OAI不是一个新功效而是NEAX IPS和计算机系统集成网关。基于IPS功效，经过软件开发能够建立含有完整功效并满足多种业务需求通信系统，如呼叫中心，调度机应用等。这种控制存在于计算机内，所以功效修改或新功效增加完全处决于外部软件开发。

基于OAI集成或应用开发很轻易实现，OAI采取标准符合开放系统互连（OSI）模型，所以，OAI兼容大多数计算机系统，如PC，小型机，大型机等。

NEAX IPS 提供一套OAI标准库函数（API函数）用于多种应用软件开发。OAI库函数提供以下方面应用控制：
（1） OAI信息链路控制
（2） 交换机控制
（3） 终端控制
（4） 状态信息控制
（5） 终端显示控制

IPS

图3-11
3.6酒店应用
NEAX IPS可配置专门应用软件而满足酒店行业应用需求。它能够广泛地应用在酒店，度假村，医院等。

不管是只有几十个客房小宾馆，还是有几百个客房中等规模酒店，NEAX IPS全部能提供专业，高效服务。

IPS

图3-12

3.6.1酒店物业管理系统接口（PMS）
NEAX IPS 经过酒店物业管理系统接口能够和酒店物业管理系统（PMS）集成。经过NEAX IPS和PMS之间信息交换，能够使计算机对酒店功效进行控制。如：
（1） 自动叫醒
（2） 入住/退房
（3） 免打搅
（4） 留言等候控制
（5） 小酒吧消费计费
（6） 客房/管家部状态
（7） 分机信息具体统计

3.6.2前台
带显示数字话机Dterm能够作为酒店前台终端，用以设置和取消标准酒店功效，如留言等候，免打搅，自动叫醒，客房电话切断等。直选台（DSS）能够配合前台终端使用用于显示每个分机免打搅，留言等候，客房电话切断，叫醒结果状态。

第四章 终端设备
NEAX IPSIP和TDM时分交换双平台设计，使得NEAX IPS能够支持多个基于传统电路方法终端和基于IP方法终端。

4.1传统时分终端
话务台
（1）小话务台

小话务台结构紧凑， 重量轻， 配有一个40字符×4行显示器， 和带双色LED指示灯非锁键。 双色LED能够让话务员很快了解线路状态。 大显示器能够显示呼叫状态， 分机和中继号码， 服务等级， 日期和时间等信息。

小话务台设计为基于开关环路工作。 经过相连位置电路， 最多6个话务台环路能够接到每一话务台。 话务员能够经过基于开关环路环路键， 提议， 应答， 保留， 转接和重新进入呼叫。 小话务台也能够依据话务员需要， 提供灵活按键部署。

图4-1
桌面话务台
SN716 桌面话务台采取人体学原理设计， 提供丰富功效。用于连接SN716 桌面话务台到NEAX IPS板卡和用于连接Dterm75板卡是一样。 SN716 桌面话务台基于开关环路工作， 最多6个话务台环路能够接到每一话务台。 话务员能够使用这些环路提议， 应答， 保留， 转接和重新进入呼叫。使用话务员环路释放时， 每个话务台环路数量能够有效增加到12个。

图4-2
Dterm 75 系列多功效数字话机
DTP-8-1U
－ 8个可编程线路/功效键（带双色LED指示灯）
－ 8个专用功效键
－ 1个内置扬声器
－ 1个指示来电和留言等候指示灯

图4-3

DTP-8D-1U
－ 8个可编程线路/功效键（带双色LED指示灯）
－ 8个专用功效键
－ 1个内置扬声器
－ 1个指示来电和留言等候指示灯
－ 24字符×3行可调整LCD
－ 4个软键

图4-4

DTP-16D-1U
－ 16个可编程线路/功效键（带双色LED指示灯）
－ 8个专用功效键
－ 1个内置扬声器
－ 1个指示来电和留言等候指示灯
－ 24字符×3行可调整LCD
－ 4个软键

图4-5
DTP-32D-IU
－ 16个可编程线路/功效键（带双色LED指示灯）
－ 16个速拨/直接分机选择键（带双色LED指示灯）
－ 8个专用功效键
－ 1个内置扬声器
－ 1个指示来电和留言等候指示灯
－ 24字符×3行可调整LCD
－ 4个软键

图4-6
DCU-60-1A
－ 60个可编程线路/功效键（带双色LED指示灯）

图4-7
Dterm 75系列数字话机电缆长度
表6
电缆长度 注1
标准
带AC适配器
Dterm 75系列
Dterm 8/8D
8DLC
300米
注2
4DLC
300米
1200米
2DLC
850米
1200米
Dterm 16D
8DLC
200米
注2
4DLC
200米
1200米
2DLC
850米
1200米
Dterm 32D
8DLC
200米
注2
4DLC
200米
1200米
2DLC
850米
1200米
DSS/BLF 控制台
注3
8DLC

300米
4DLC

1200米
2DLC

1200米
话务员
Dterm 75
同Dterm 75
桌面话务台
8DLC
300米
注2
4DLC
350米
1200米
2DLC
350米
1200米
小话务台
8DLC
150米

4DLC
150米

2DLC
600米

注：
1. 电缆长度基于以下条件：
－ 电缆直径为0.5mm
－ PBX和终端间无避雷器
2. 8DLC卡无长线功效， 不管是否配有AC适配器
3. DSS/BLF控制台需要当地AC/DC供电

无线手机

4.2基于IP终端
Dterm IP数字电话
Dterm IP数字电话是在原有Dterm多功效数字话机安装一个VoIP适配器后实现，既实现了IP话机功效，又保留了Dterm数字话机全部功效。VoIP适配器支持多个语音编码方法，如G711，G723，G729a，每个VoIP适配器上提供2个Ethernet接口（HUB）。Dterm IP话机既可从当地电源供电，也可经过网线集中供电。

Dterm IP话机VoIP适配器完全内置在Dterm话机内部，所以，Dterm IP话机外观和Dterm数字话机完全一样。

Dterm 软件电话（SP20）
Dterm 软件电话安装在含有Windows操作系统PC上， 并能够连接到局域网上以提供完全Dterm 数字话机功效。 用户经过简单鼠标点击就能够实现话机操作。 而且， 除了拨出和接听等一般功效外，Dterm SP20还提供了电话日志功效以统计下全部呼入呼出信息和实时录音功效。 实时录音功效有两种实现方法，即人工和自动方法。 谈话信息将被保留在硬盘上，能够经过Windows 应用程序进行播放。

除此之外，Dterm SP20也能够作为用户自行开发应用软件中间件。Dterm SP20提供了DDE 和ActiveX接口，让用户能够自由经过这些接口开发个性化功效，如弹出屏幕，目录拨号等。

图4-10

特点
－ 提供美观Dterm 系列虚拟话机（软件电话）。
－ 和DtermIP话机 含有相同功效特征。
－ 语音编码方法： G.711/G.729a。

PC硬件配置要求
－ CPU: 飞跃450MHz 或更高
－ OS：Windows/98/Me
－ 内存： 128MB或更多
－ 硬盘： 10MB 或更多
－ 声卡
－ CRT显示器： 1024×768 或更高解析度
－ CD-ROM
－ 网卡（10/100 BASE-T）
－ 鼠标
第五章 设备安装,开通和管理
5.1安装
NEAX IPS采取模块化软硬件结构，所以NEAX IPS安装很方便和简单。

5.1.1安装场地要求

（1）足够安装空间
（2）良好通风条件
（3）商用交流电源

5.1.2接地要求

系统接地电阻必需小于10欧姆（通讯地，保护地），交流电源噪声也一定等级范围内。设备接地线应正确地连接到设备接地端子。

注意
接地电路对通讯设备安全来说是相当关键， 切勿在接地保护断开情况下对设备进行操作。

设备接地导线最少应和NEAX IPS设备中地线一样粗。 能够使用绝缘、有保护层或无保护层导线。 单独有保护层或绝缘设备接地导线应该有一条或是绿色， 或是有若干条黄色条纹绿色外部磨光。 设备接地连接器必需要连接到对应设备地端。

NEAX IPS周围使用电源插座全部必需是接地型， 用于连接插座设备接地连接器也一样必需要连接到对应设备接地端。

5.1.3关键设备安装

NEAX IPS最多由8个PIM组成。 一个PIM为不一样类型板卡提供总共13个槽位。 PIM 中也包含了AC/DC供电单元， DC/DC供电单元（可选）， 和30分钟断电保护电池（可选）。 当系统含有多个PIM时，PIM之间经过总线电缆连接。

用于连接交换机设备和配线架（MDF）电缆， 能够经过PIM内电缆连接插座完成。 尤其设计完全避免了安装过程中可能出现错误， 也使整个安装过程更简单和便利。

5.1.4线路板卡安装

在进行电路板卡安装前，必需确定：
l 戴好防静电腕套并确保防静电腕套已良好接地
l 板卡所需进行开关设置已完成
l 设备电源处于关断状态
依据系统数据编程手册中机架视图和端口分配表进行板卡安插。

5.1.5安装方法

为了满足用户环境尤其要求， NEAX IPS 能够提供以下安装方法：

（1）地面立式安装
（2）墙式(挂壁式)安装
（3）19英寸机架安装

5.2开通
5.2.1系统初始化

NEAX IPS提供有两种系统初始化开启方法, 一是清空全部系统数据仅保留第一个物理槽位（LEN000）作为 CAT 维护终端；二是启用系统自动开通程序，自动开通程序将依据系统具体配置按默认参数进行自动设置，从而实现系统自动安装和开通。
在大多数情况下，工程技术人员全部会选择自动安装和开通方法。经过自动安装和开通程序，工程技术人员仅仅需要在系统自动设置数据基础上作部分小小改动即可满足用户使用要求。所以，NEAX IPS提供自动安装和开通功效不仅节省了技术人员大量时间，而且避免了系统数据设置过程中可能出现很多错误。

5.2.2系统数据输入

系统数据能够经过两种方法输入，用户管理终端（CAT）或维护管理终端（MAT）。

（1）CAT

在CAT方法下，能够经过任何Dterm数字话机进行数据输入。一般Dterm数字话机经过特定一组指令后便转换为CAT工作模式，在CAT模式下Dterm数字话机就象一台控制终端一样，全部系统数据全部能经过它输入到交换机中。而在非CAT 模式时， 数字话机仍可正常使用。

（2）MAT

维护管理终端（MAT）是一台连接到PBX并安装了MATWorX软件PC。 MATWorX是一个基于WindowsPBX管理软件平台，它图形化用户界面（GUI）使系统管理员能轻松地对PBX进行管理和维护。

图5-1 MATWorX界面

5.3 管理和维护
5.3.1系统管理

NEAX IPS运行管理能够经过多个方法进行，既能经过工作在CAT模式数字话机，也能经过直接连接在MP管理接口受骗地管理终端（MAT），还能经过远程管理终端进行远端管理和维护。

（1）CAT管理
任何处于正常工作状态下Dterm多功效数字话机，IP Dterm或IP软件电话全部能够作为维护终端来对设备进行管理和维护。

（2）MAT管理
NEAXIPS也能够经过专门管理终端MATWorX来对设备进行管理和维护。如，系统数据修改，系统软件升级，新应用功效软件输入，系统数据备份等等。

（3）远程管理
NEAXIPS主处理器板上内置了用于远程管理和维护Modem，经过对系统对应设置，在远程管理终端MATWorX即可经过公共电话网对设备进行远程维护。如，系统数据修改，备份，下载；MP/FP软件升级；蓄电池断开、连接控制；显示分机，中继状态；错误信息显示；模拟话机、Dterm线路电缆有没有短路或断开检测等。
第六章 技术规范
6.1系统容量

系统容量
项目
系统容量 注1,2
1PIM
2PIM
3PIM
4PIM
5PIM
6PIM
7PIM
8PIM
虚拟PIM
7
6
5
4
3
2
1
0
分机/中继卡
端口数
