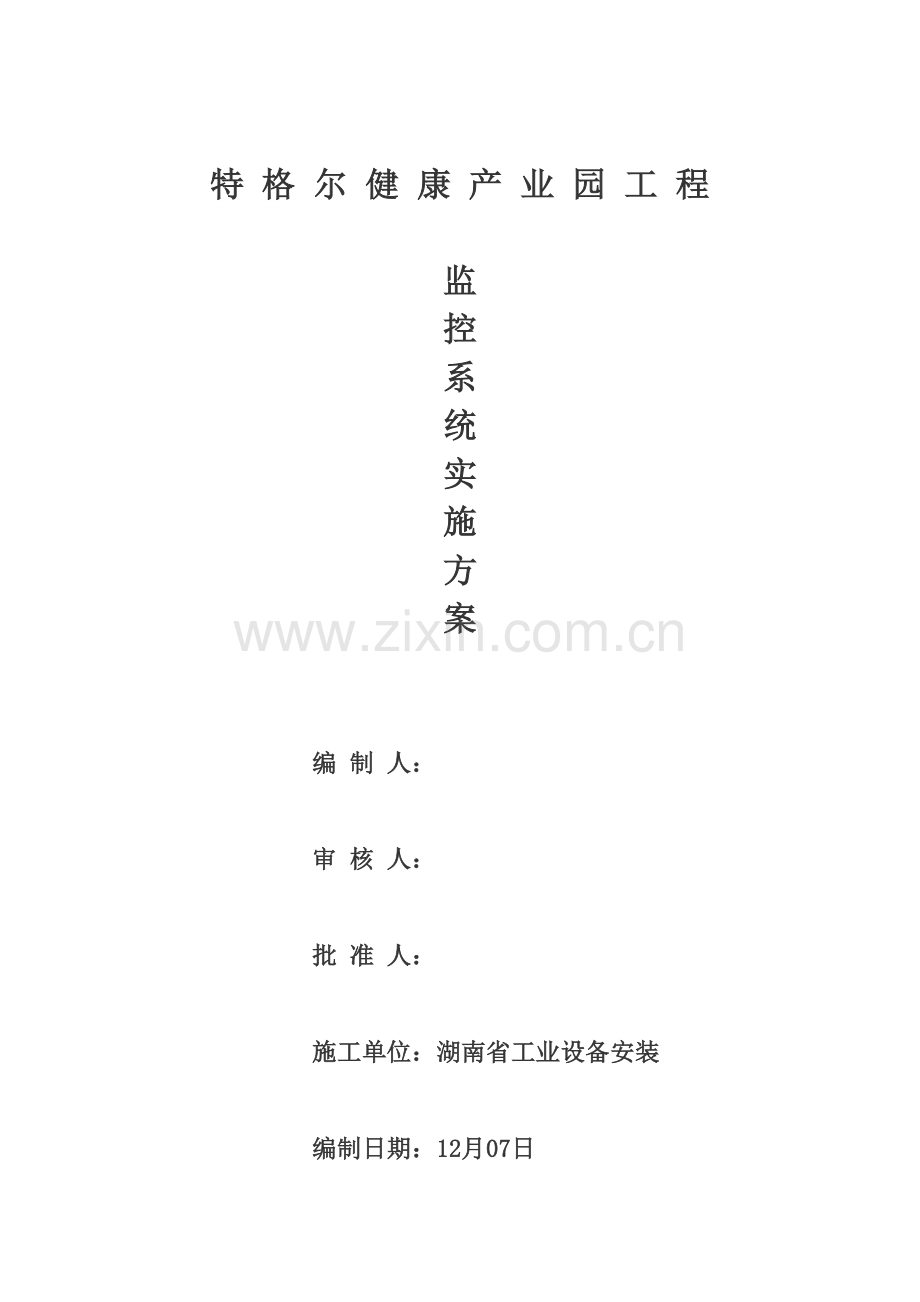

特 格 尔 健 康 产 业 园 工 程

监
控
系
统
实
施
方
案

编 制 人：

审 核 人：

批 准 人：

施工单位：湖南省工业设备安装

编制日期：12月07日

目 录

1 概述 1

2、工程概况 1

3 系统介绍 2

1 概述
建筑行业是一个安全事故多发行业。现在，工程建设规模不停扩大，工艺步骤纷繁复杂，怎样搞好现场施工现场管理，控制事故发生频率，一直是施工企业、政府管理部门关注焦点。利用现代科技，优化施工现场管理和监控手段，实现实时、全过程、不间断安全管理是建筑行业施工管理发展趋势。
本项目总建筑面积7.9万平方，施工现场划分为两个标段施工。现场情况比较复杂，应用现代科技和优异管理手段，利用人管加技管方法能够愈加好对本项目施工现场进行管理。
依据现场实际情况和现场管理需求，本项目施工现场智能化管理和现场监控关键分两个方面来实施。
第一是对施工现场人员管理，即对人员出入和上下班进行刷卡考评。
第二是对施工现场进行现场监控，利用电子监控设备对关键场所进行监控，预防事故发生。
2、工程概况
2.1.总体概况
2.1.1工程名称：特格尔健康产业园
2.1.2建设地点：长沙市芙蓉区东岸乡张公岭村，纬一路和京珠高速西辅道交汇处
2.1.3建设单位：特格尔医药集团股份
2.1.4监理单位：湖南和天工程项目管理有限责任企业
2.1.5设计单位：长沙市建筑设计院有限责任企业
2.1.6施工单位：湖南省工业设备安装
2.1.7建设规模：本项目包含1#云e综合楼、2#医药厂房、3#医药厂房、4#配套用房和6#门卫室，总建筑面积71094㎡。具体建筑规模以下表所表示：
单位工程
结构型式
建筑面积（m2）
楼层数
建筑高度（m）
1#云e综合楼
框架剪力墙
35185.74
地上20层、地下1层
79.95
2#医药厂房
框架
20282.67
地上4层、地下1层
23.90
3#医药厂房
框架
3760.01
地上3层
15.22
4#配套用房
框架
3025.97
地上7层
23.10
6#门卫室
框架
26.54
地上1层
3.15
2.1.8、施工现场周围情况
本工程在纬一路和京珠高速西辅道交汇处。施工现场南侧为居民生活区，和施工现场仅只有一墙之隔，且居民生活区居住人员流动性大，人员复杂。西侧为苏宁电器施工现场，仅采取格栅围墙进行分隔。现场北侧和东侧均为城市道路，采取砖砌围墙进行隔离。
整个施工现场设置2个永久出入口和1个临时出入口。主入口在2#医药厂房和3#医药厂房之间，面向西辅道。次入口在施工现场北侧，紧邻苏宁电器门卫室，面向纬一路。临时出入口在1#医药厂房和2#医药厂房之间，面向西辅道，待施工主体完工后，再将临时出入口用砖砌封堵。
3 系统介绍
此次设计关键分为二个子系统：
1、人员考勤管理系统
2、施工现场监控管理系统
3.1 人员考勤管理系统
3.1.1 系统概述
考勤系统为了实现施工现场人员出入控制，数据采集﹑信息查询和考勤统计过程自动化，完善人事管理现代化，替换以往人工签卡﹑打卡，方便管理人员统计﹑考评各部门人员出勤率，正确地掌握人员进出情况。
3.1.2 系统设计
依据施工现场部署图，现场人员关键分为两类，一是施工现场管理技术人员，另一部分是施工劳务人员。依据现场需要，在办公区出入口设置1台考勤机，考勤系统主机设在办公区内门卫室，经过RS485信号线考勤机连接。施工人员配发一张电子卡片，登记人员信息，经过刷卡来实现上下班考勤。
该系统由感应考勤机、发卡机、网控器结合考勤管理软件组成。其应用结构以下图：

 3.1.3 关键设备型号、性能参数介绍（在满足使用功效前提下，比较其性价比后，可采取其它设备型号）
技术参数：
感应考勤机支持Mifare，ID 系列感应卡。
感应距离大于5cm。
考勤机尺寸：17×11.6×2.5cm。
考勤机含有RS232和RS485两种通讯接口。
考勤机最大存放统计数：16000条。
考勤机可提供32位DLL动态库。
考勤机通讯波特率为19200Bit/S。
考勤机支持最大发卡量为0张。
系统运行平台：
SQL server数据库。
系统运行在Windows /xp操作系统。
3.2施工现场监控管理系统
3.2.1 系统概述
闭路电视监控系统是安全防范技术体系中一个关键组成部分，是一个优异、防范能力极强综合系统，它能够经过遥控摄像机及其辅助设备（云台、镜头等）直接观看被监视场所情况；同时它能够把被监视场所图像全部或部分统计下来，这么就为以后对一些事件处理提供了方便条件及关键依据，同时电视监控系统还能够和防盗报警等其它安全技术防范体系联动运行，使防范能力愈加强大。
闭路电视监控系统亦称为CCTV（close circuit television）。它包含：摄像、传输、控制和显示和统计四个部分，以下图。

摄像部分包含摄像前端装置，是安装在现场，它包含各类摄像机、定焦或变焦变倍镜头、实现摄像机上下左右运动及旋转扫描电动云台、保护摄像机和镜头防护罩、接收并实施命令解码器等。
传输部分任务是把现场摄像机发生电信号传送到控制中心，它通常包含线缆、调制和解调设备；视频图像向主机传输有同轴电缆、光缆或网络线等有线传输方法和由发射机、接收机组成无线传输通道。
控制部分则负责全部设备控制和图像信号处理。闭路电视监控系统主机也称为视频信号矩阵切换器，除接收传输来多路视频图像并按需要切换到指定各个监视器上供观看外，还能对前端装置实施云台上下仰视、左右旋转运动；对镜头光圈、聚焦和变倍进行调整控制；对云台运动和镜头设置进行按预置位快速定位；实施摄像机定日期或定时间巡回扫描等控制操作动作；开启时滞式或实时录像机对视频图像进行录像统计；调阅录像资料；将系统全部发生操作动作统计和打印归档；在接收到由视频移动探测或常规传感器产生报警信号后，自动将显示图像切换为产生报警区域影像，并给予统计存放。这些功效组成闭路电视监控主机千差万别和不一样功效等级，也成为评价对应产品功效关键标准，是组成闭路电视监控系统关键。
显示和统计部分把从现场传达来电信号经过后端设备转换成图像在监视设备上显示；后端设备为成像装置，包含视频监视器、录像机、数字硬盘录像机和相关控制设备。闭路电视监视系统在关键场所安装摄像机，在接到报警系统和出入口控制系统示警信号后，能够联动进行实时录像，录下报警时现场情况，以供事后重放分析。
3.2.2 系统设计
本方案考虑监控系统应用于工地施工现场，现场环境复杂，施工作业人员也越来越多，对施工现场生产调度和施工安全、质量方面管理带来了一定难度，为规范施工现场管理，提升管理效率，降低事故发生而将电子视频监控系统利用到建设工程施工现场。监控系统应用能使领导和管理部门随时、随地直观地了解现场施工生产情况，促进并加强工程项目施工现场质量、安全和文明施工和环境卫生管理，经过对工程项目施工现场关键步骤和关键部位监控，尤其是对施工现场生产情况和施工操作过程中施工质量、安全和现场文明施工和环境卫生管理等方面起到了监督和警示作用。
依据现场实际情况，系统选择数模结合方法来作为整个系统构架，考虑到现场范围较大，电信3G信号是否稳定覆盖等原因，为确保前端图像清楚稳定传输至监控中心，方案选择了有线传输方法。依据距离机房远近不一样采取光纤或视频线方法传输至监控机房，监控机房位置暂定在办公区门卫室内。
在办公区内门卫室设置监控机房，放置硬盘录像机来观看、控制摄像机，统计摄像机监控情况。每台硬盘录像机配置1T硬盘2块，确保录像存放时间达半个月以上，监控点部署见附图。
序号
分布点范围
数量
备注
1
施工现场
7
分布点部署次出入口、临时出入口、1#综合楼塔吊、现场南侧。
2
办公区
3
活动板房
3
工人生活区
2
活动板房
