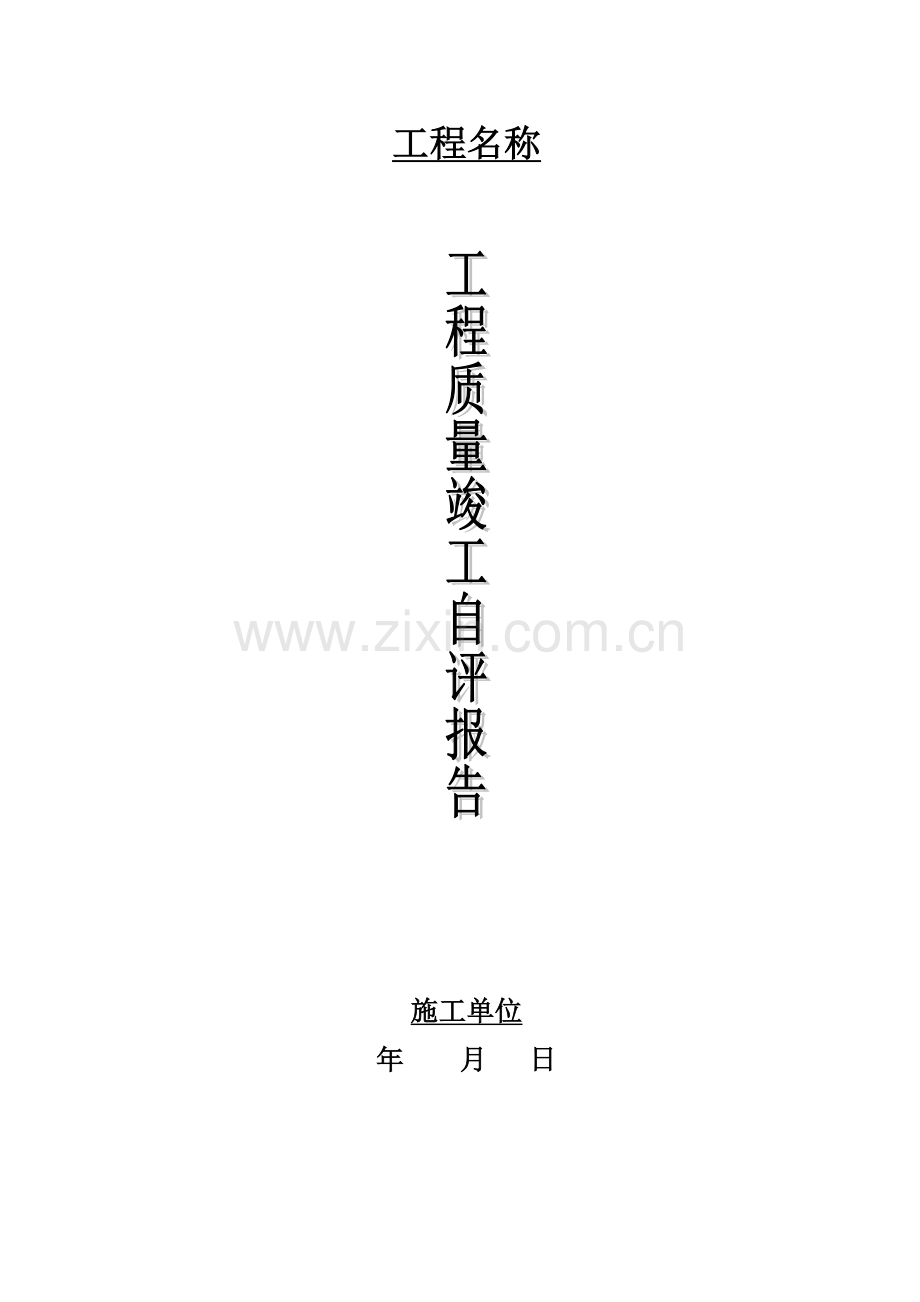

工程名称
施工单位
年 月 日

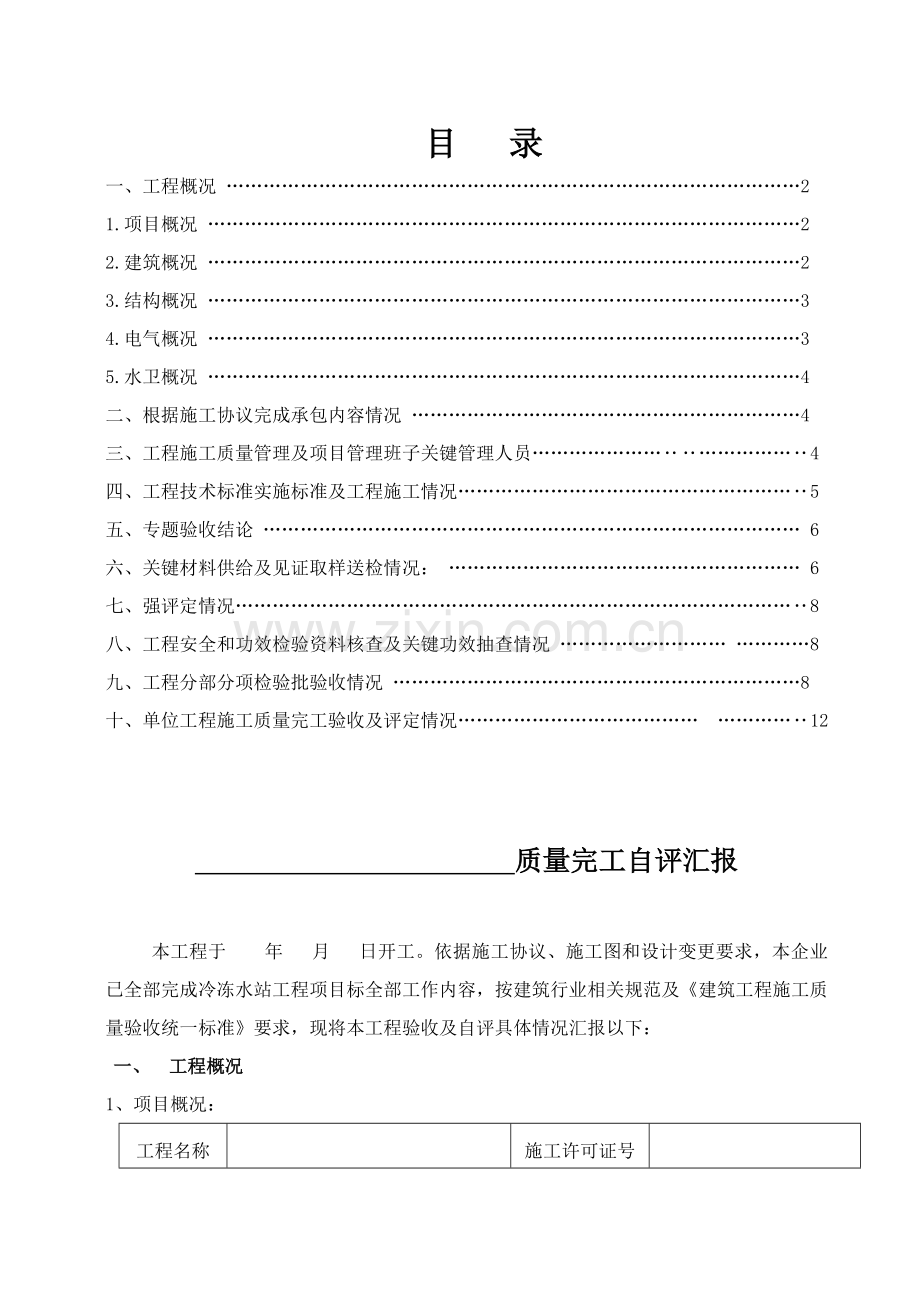

目 录
一、工程概况 …………………………………………………………………………………2
1.项目概况 ……………………………………………………………………………………2
2.建筑概况 ……………………………………………………………………………………2
3.结构概况 ……………………………………………………………………………………3
4.电气概况 ……………………………………………………………………………………3
5.水卫概况 ……………………………………………………………………………………4
二、根据施工协议完成承包内容情况 ………………………………………………………4
三、工程施工质量管理及项目管理班子关键管理人员…………………‥‥……………‥4
四、工程技术标准实施标准及工程施工情况………………………………………………‥5
五、专题验收结论 …………………………………………………………………………… 6
六、关键材料供给及见证取样送检情况： ………………………………………………… 6
七、强评定情况………………………………………………………………………………‥8
八、工程安全和功效检验资料核查及关键功效抽查情况 ……………………… …………8
九、工程分部分项检验批验收情况 …………………………………………………………8
十、单位工程施工质量完工验收及评定情况………………………………… …………‥12
质量完工自评汇报
本工程于 年 月 日开工。依据施工协议、施工图和设计变更要求，本企业已全部完成冷冻水站工程项目标全部工作内容，按建筑行业相关规范及《建筑工程施工质量验收统一标准》要求，现将本工程验收及自评具体情况汇报以下：
一、 工程概况
1、项目概况：
工程名称
施工许可证号
工程地点
质监申报号
建筑面积
开工日期
年 月 日
工程类型
完工日期
年 月 日
结构型式
建设单位
设计单位
勘察单位
监理单位
施工单位
监督单位
2.建筑概况：
本工程 主体为建一层钢排架建筑，电气室为钢筋混凝土框架结构建筑。建筑面积750.24M2，高度：室外地坪至檐口高10.22m，电气室高度：室外地坪至檐口高6.8米，火灾危险性为单层丁类厂房，耐火等级为二级，抗震设防烈度为7度。
内墙面：墙面白色乳胶漆饰面。
天棚：天棚白色乳胶漆面层。
地面：地面分全钢陶瓷防静电地板及水泥砂浆地面。
外墙：海灰色外墙涂料。
屋面：屋面干铺30厚挤塑板保温层，水泥砂浆找平层刷2厚聚氨酯防水涂膜，部分为钢结构屋面。
门窗：外窗为塑钢窗，门分塑钢门及不锈钢防火门。
3.结构概况：
(1)结构总体部署：
本工程结构型式为框架/钢结构。
(2)地基和基础：
本工程基础采取Φ500水泥土搅拌桩，柱间距为1.2m，呈等边三角形部署，桩端入持力层层粉质粘土。水泥土搅拌桩桩顶设计标高为-1.30m、-2.30m。。基础垫层为100厚C15砼，基础砼强度等级为C30。
(3)主体砼结构：
①柱梁板砼强度等级均为C30。
②结构柱、圈过梁等，均采取C25。
（4）砌体结构
标高±0.000以上墙体采取蒸压加气砼砌块，用M5.0混合砂浆砌筑。
(4)钢筋：采取HPB235、HRB335E、HRB400E三品种钢筋。
4、电气概况
(1)本工程依据设计文件及相关施工验收规范施工，供电施工包含配电、电气照明、动力、防雷及接地等。
(2)负荷等级及供电方法：
①建筑物内关键负荷有照明、动力、插座，除应急照明外为二级负荷外，其它用电设备均为三级负荷，应急照明采取自带蓄电池作为备用电源。
②本工程照明箱及动力箱电源均引自二次控制室所用电屏。
(3)配线及配管：
①全部配电箱进出线均采取暗敷设方法，照明配电导线采取ZB-BV-750V或BV-750V聚氯乙烯绝缘导线，穿PVC绝缘电工套管，动力采取ZR-YJV-0.6/1KV交联聚乙烯绝缘阻燃电力电缆穿钢管。
(4) 防雷接地及安全方法：
①本工程主接地网采取L50*50*5镀锌角钢做接地极，-50*50镀锌扁钢做接地干线及镀锌扁钢－40*4接地连接线。
建筑物按三类防雷设防雷方法，避雷针和避雷带引下和集中接地装置且和主接地网连接时，连接点至变压器接地点沿接地网长度不应小于15m 。
5.给排水概况：
1、给水系统：（1）生活给水冷水管采取PVC-U给水管道，粘接连接，粘接连接方法遵照《给水用硬聚氯乙烯管（PVC-U）GB/T10002.1-, 《给水用硬聚氯乙烯管（PVC-U）管件GB/T10002.2-，和《生活饮用水输配水设备及防护材料安全性能评价标准》GB/T17219-1998中相关要求实施。
2、生活排水系统：
（1）生活排水管采取UPVC排水管，采取粘接连接，粘接连接方法遵照《建筑排水用聚氯乙烯管道工程技术规程》CJJ/T 29-98和《埋地排污、废水用硬（PVC-U）管材GB/T10002.3-1996中相关要求实施,
二、施工协议完成承包内容情况
本企业依据施工协议已完成施工协议、施工图和设计变更要求内容。包含地基和基础、主体结构、建筑装饰装修、建筑屋面、建筑给水排水、建筑电气共6个分部，具体内容详见检验批，分项、分部工程质量验收统计。
三、工程施工质量管理及项目班子组成
工程开工前，依据协议签署质量目标、工期目标和业主要求建立工程质量确保体系，组建项目管理班子，建立完善质量岗位责任制，明确领导班子组员责任，并签署对应质量岗位责任状，实施责任和经济挂钩。同时建立一套规范项目质量管理程序，从工程开工、施工过程质量管理、工程完工验收，用户回访和维修有一套统一、完整、系统实施程序。
施工前认真组织技术人员和现场管理人员进行图纸自审、会审工作，编制施工组织设计和分项工程施工方案。施工中严格根据组织设计组织施工。制订完善计划体系，如生产进度计划、材料、劳动力供给计划、交叉作业协调计划和现场文明施工等，做到各项工作有章可循，降低管理随意性。 项目部组建了强有力质量管理领导班子，在项目经理领导下，对工程质量进行了严格控制。
施工中,严格根据设计图纸,施工规范要求施工。工程所采取材料、成品、半成品均按图纸、规范和施工要求严格检验，不合格立即退货，同时实施报验制度，实现多重把关，杜绝不合格材料使用于工程中。定时组织技术人员、现场管理人员进行图纸和规范学习，做到熟悉图纸和规范要求，在学习过程中对图纸存在问题立即找出并将信息反馈给监理、业主和设计院。施工中实施质量例会制度、三检制度及检验验收制度，并不定时请监理人员参与。各分项工程完成项目部自检合格后报监理验收，对监理人员提出质量问题，均进行认真仔细整改，整改完成后反馈给监理，在复检合格后方进行下道工序施工。各关键工序施工，监理人员均进行旁站，项目部主动配合，并对提出问题进行认真仔细整改。
项目管理人员均持证上岗，在施工过程中无人员变更，关键管理人员名单以下：
职 务
姓 名
职 务
姓 名
项 目 经 理
土建质检员
项目技术责任人
安 全 员
土 建 施 工 员
取 样 员
四、工程技术标准实施标准及工程施工情况
（一）施工实施标准：
本工程在施工中，严格根据施工规范、规程操作，未发生质量事故，并认真实施新规范验评标准，实施标准关键有：
1、《建筑工程施工质量验收统一标准》GB50300-；
2、《建筑地基和基础工程施工质量验收规范》GB50202-
3、《砼结构工程施工质量验收规范》GB50204-（）
4、《砌体工程施工质量验收规范》GB50203-。
5、《屋面工程质量验收规范》GB50207-
6、《建筑地面工程施工质量验收规范》GB50209-
7、《建筑装饰装修工程质量验收规范》GB50210-
8、《建筑给水排水及采暖工程施工质量验收规范》GB50242-
9、《建筑电气工程施工质量验收规范》GB50303-
10、《钢结构工程施工质量验收规范》GB50205-
11、《工程建设强制性条文》
12、国家、省、市相关文件
（二）按图施工情况及关键设计变更实施情况：
本工程严格按设计图纸进行施工，其中包含需变更项目，均确定“工程联络单”报送监理项目部、建设单位工程部相关人员研讨确定，并由设计部门审核后出具“设计变更通知书”，我施工单位按变更项目内容进行施工，最终由现场监理师、建设单位代表进行了检验确定。工程一切变更项目手续齐全。
五、专题验收结论：
（1）地基和基础验收：于 年 月 日经建设单位、勘察单位、设计单位、监理单位、监督机构、施工单位进行地基和基础分部结构验收，评定为合格。
（2）、主体结构分部验收：于 年 月 日经建设单位、勘察单位、设计单位、监理单位、监督机构、施工单位进行主体结构验收，评定为合格。
六、关键材料供给及见证取样送检情况：
（一）土建工程
1、商品砼：本工程均采取漳州振祥混凝土商品砼，关键采取C15、C20、C30强度，各砼试验资料齐全、有效。
2、钢筋原材：本工程钢筋采取福建三宝、河北敬业钢铁、中国国际钢铁生产产品，规格共有φ6.5～φ32等十二种规格，含有钢材出厂合格证137份，含有检验汇报47份，检验结果符合GB1499.2-、GB1499.2-技术要求。
3、钢筋焊接头：主体工程柱φ22～φ32采取套筒连接，含有检验汇报9份，检验结果均符合JGJ18-技术要求。
4、水泥：本工程水泥采取龙海市角美建筑水泥生产水泥，共进场87批次，含有出厂合格证87份，含有检验汇报87份，检验结果符合GB/T 17671-1999技术要求。
5、河砂：共进场6批次，含有检验汇报6份，检验结果符合要求。
6、砌块：采取厦门市翼晖新型建材、常青树建材（福建）开发提供蒸压加气砼砌块600*240*200（mm），含有出厂合格证40份，检验汇报6份，检验结果符合GB11968-A5.0B07级合格品技术要求。
7、防水涂料：采取福建省三明市兴达防水材料实业生产991聚氨酯防水涂料，有出厂合格证 1份，进场复验汇报1份，检验结果符合要求。
8、PVC型材：采取英德海螺型材有限责任企业型材，含有型材检验汇报1份，合格证1张。
9、依据相关材料见证取样及送检要求，本工程材料检验按100%进行见证取样，见证送检率大于30%，具体见证取样及送检情况以下表
产品或项目
总检
批次（组）
见证
取样（组）
见证
送检（组）
见证
送检率
结 论
钢筋（原材）
100%
符合要求
钢筋套筒连接
100%
符合要求
水泥
100%
符合要求
河砂
100%
符合要求
蒸压加气砼
100%
符合要求
混凝土试块
100%
符合要求
砂浆试块
100%
符合要求
回填土壤试验
100%
符合要求
玻璃检测
100%
符合要求
（二）安装工程
1、给排水原材料出厂合格证及进场检验汇报：
1）管材：给水管材、管件采取南亚塑胶工业（厦门）生产南亚牌给水用（PVC－U）管材、管件，有出厂合格证4份检验汇报4份，排水管采取南亚塑胶工业（厦门）生产南亚牌U—PVC排水管；有出厂合格证 5份，检验汇报5份；符合相关要求。
2）洁具采取合成（中国）生产卫生洁具，含有合格证及检验汇报各5份，符合相关标准。
2、电气原材料出厂合格证及进场检验汇报：
1）敷设管采取天津市友发镀锌钢管生产镀锌钢管做电工套管及厦门市南亚塑胶生产南亚牌PVC绝缘电工套管，有出厂合格证各 3份，检测汇报各 3份，符合相关要求。
2）电线、电缆：上海索谷电缆集团生产索谷牌电线、宝胜科技创新股份电缆产品，有出厂合格证 18份，出厂检测汇报12份，符合相关要求。
3）配电箱：采取厦门福控电气生产配电箱，有检验汇报 2份，符合相关要求。
4）灯具：灯具采取南重庆雷士照明生产灯含有检测汇报2 份。
七、强评定情况：
1、砼强度评定情况
栋号
类型
设计强度
部位
组数
强度平均值(MPa)
评定结果
站
标准养护
C15
基础垫层
合格
C30
基础承台、地梁
合格
C30
一层柱至屋面梁板
合格
同条件养护
C15
基础垫层
合格
C30
基础承台、地梁
合格
C30
一层柱至屋面梁板
合格
2、砂浆强度评定情况：
栋号
类型
设计强度
部位
组数
强度平均值(MPa)
评定结果
自然养护
M5.0
主体
合格
八、工程安全和功效检验资料核查及关键功效抽查情况
1、标高最大偏差值为5㎜，总高最大偏差值为7㎜，垂直度最大偏差值为2㎜，均在规范许可偏差范围内。
2、沉降观察情况：设置沉降观察点4个，沉降观察已测7次，最大沉降量2mm，最小沉降量1mm，沉降差1mm，沉降均匀符合要求。
3、水电接地电阻测试结果最大值为0.9欧母，照明线路导线绝缘电阻实测值均大于300欧母，其结果均符合设计要求。给水管试压、排水管试压、排水管通水、通球试验结果均能符合设计及规范要求，照明、配电线路经通电试验二十四小时负荷运行均符合要求。
安全和功效测试各项资料齐全、符合要求。
九、工程各分部、分项检验批质量验收情况
施工过程依据《建筑工程施工质量验收规范》及《建筑工程施工质量验收统一标准》及现行相关要求进行验收，以下各分部、子分部、分项、检验批质量经监理工程师检验验收，其主控项目全部合格，通常项目满足规范要求（详见下表）。
(1) 地基和基础分部：共评定5个分项13个检验批，全部合格，具体评定情况以下：
分部工程
子分部工程
分项工程
检验批数量
评定情况
地基和基础
无支护土方
土方开挖
合格
土方回填
合格
混凝土基础
模板
合格
钢筋
合格
混凝土
合格
(2) 主体结构分部：共评定5个分项54个检验批，全部合格，具体评定情况以下：
分部工程
子分部工程
分项工程
检验批数量
评定情况
主体结构
混凝土结构
模板
合格
钢筋
合格
混凝土
合格
现浇结构
合格
砌体结构
填充墙
合格
(3) 建筑装饰装修分部：共评定7个分项8个检验批，全部合格，具体评定情况以下：
分部工程
子分部工程
分项工程
检验批数量
评定情况
建筑装饰装修
地面
基层
合格
水泥砂浆面层
合格
抹灰
通常抹灰
合格
门窗
塑料门窗安装
合格
特种门安装
合格
饰面砖
饰面砖
合格
涂饰
水性涂料涂饰
合格
(4) 屋面分部：共评定4个分项4个检验批，全部合格，具体评定情况以下：
分部工程
子分部工程
分项工程
检验批数量
评定情况
屋 面
涂膜防水屋面
保温层
合格
找平层
合格
涂膜防水层
合格
细部结构
合格
(5) 建筑电气部分：共评定17个分项45个检验批，全部合格，具体平定以下：
分部名称
子分部工程
分项名称
检验批数
质量验收
情况
建
筑
电
气
电气动力
成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）及控制柜安装
合格
电线、电缆导管和线槽敷设
合格
电线、电缆导管和线槽线
合格
低压电气动力设备检测、试验和空载试运行
合格
电缆桥架安装和桥架内电缆敷设
合格
电缆头制作、导线连接和线路电气试验
合格
防雷及接地
安装
避雷引下线和变配电室接地干线敷设
合格
接闪器安装
合格
接地装置安装
合格
电气照明安装
成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装
合格
电线、电缆导管和线槽敷设
合格
电线、电缆导管和线槽敷线
合格
专用灯具安装
合格
一般灯具安装
合格
开关、插座、风扇安装
合格
建筑照明通电试运行
合格
电缆头制作、导线连接和线路电气试验
合格
(6)建筑给水、排水分部：共评定5个分项16个检验批，全部合格，具体评定情况以下：
分部名称
子分部工程
分项名称
检验批数
质量验收
情况
建筑给水排水和采暖
室内给水系统
给水管道及配件安装
合格
室内排水系统
排水管道及配件安装
合格
卫生器具安装
卫生器具安装
合格
卫生器具给水配件安装
合格
卫生器具排水管道安装
合格
十、单位工程施工质量完工验收及评定情况：
1、本工程共6个分部工程，地基和基础、主体结构、建筑装饰装修、建筑屋面、建筑给排水、建筑电气分部，施工质量符合设计要求和“验评标准”。
2、工程“技术、检验资料”，“质量控制资料”齐全，符合要求。
3、工程安全和功效检验资料核查及关键功效抽查均符合要求。
4、工程观感质量检验综合评价良好。
综合上述工程各专题工程验收结论，分部工程质量评定和多种控制资料核查情况结合工程安全和功效检验、工程观感质量检验评价，工程结构安全，设计合理，质量评定符合国家现行“验评标准”。鉴此，本工程冷冻水站自评为合格。
施 工 单 位：
项 目 经 理：
项目技术责任人：
年 12 月 5 日
