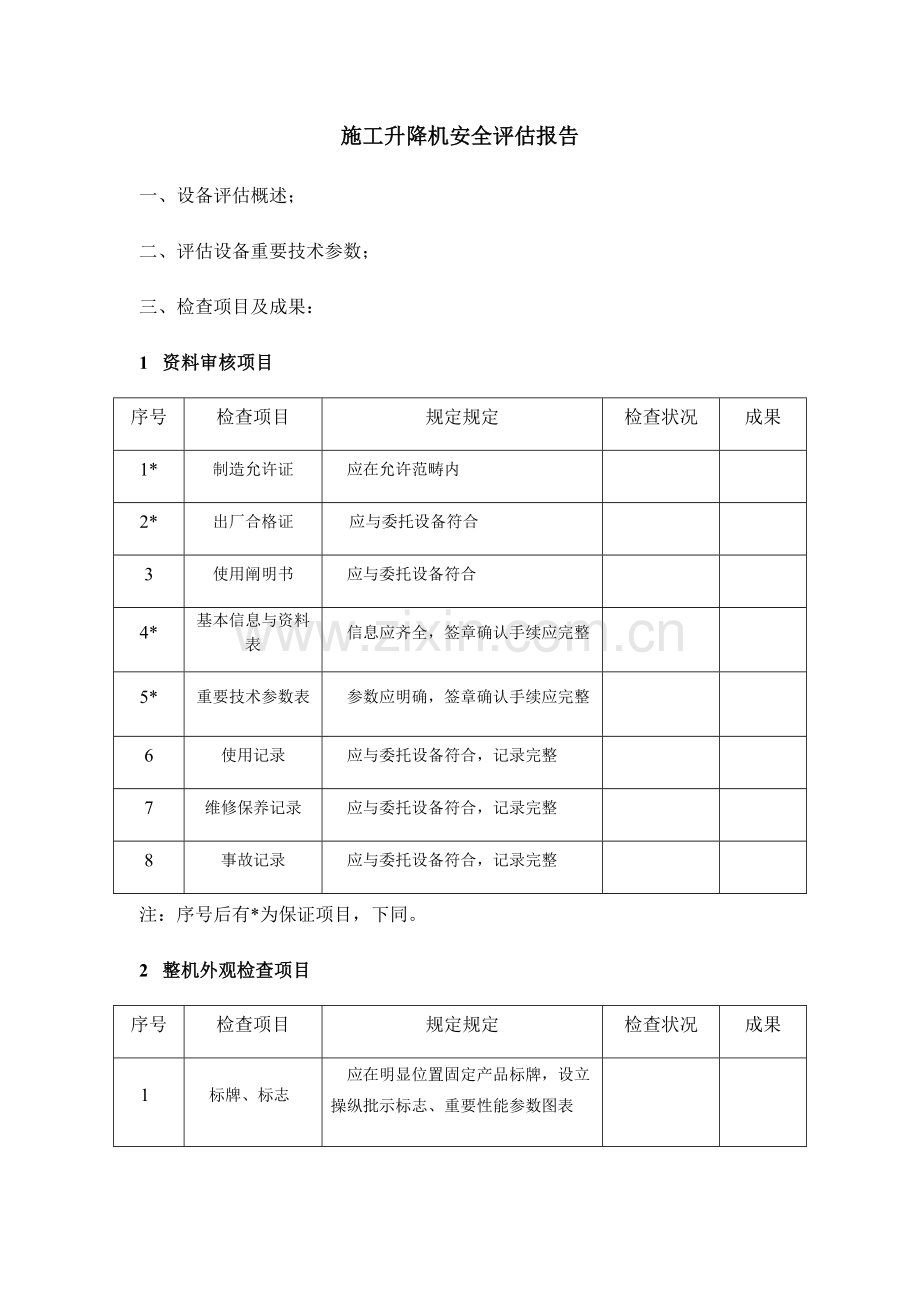

施工升降机安全评估报告
一、 设备评估概述；
二、 评估设备重要技术参数；
三、 检查项目及成果：
1 资料审核项目
序号
检查项目
规定规定
检查状况
成果
1*
制造允许证
应在允许范畴内
2*
出厂合格证
应与委托设备符合
3
使用阐明书
应与委托设备符合
4*
基本信息与资料表
信息应齐全，签章确认手续应完整
5*
重要技术参数表
参数应明确，签章确认手续应完整
6
使用记录
应与委托设备符合，记录完整
7
维修保养记录
应与委托设备符合，记录完整
8
事故记录
应与委托设备符合，记录完整
注：序号后有*为保证项目，下同。
2 整机外观检查项目
序号
检查项目
规定规定
检查状况
成果
1
标牌、标志
应在明显位置固定产品标牌，设立操纵批示标志、重要性能参数图表
2*
重要焊缝外观
无明显缺陷
3*
重要连接螺栓
不低于螺母，符合规定规定
4*
重要连接销轴
完整，轴向固定可靠
5*
重要钢构造
无可见裂纹、明显变形和严重腐蚀
6
重要机构外观
完整，无可见裂纹、明显变形和严重腐蚀
7
电箱电缆
外观完整，电箱防漏水，电缆无破损
8
防护罩壳
完整，固定可靠
3 安全装置等检查项目
名称
序号
检查项目
规定规定
检查状况
结论
基本
1
围栏门联锁保护
吊笼位于底部规定位置围栏门才干打开，围栏门启动后吊笼不能启动
2
防护围栏
基本上吊笼和对重升降通道周边应设立防护围栏，地面防护围栏高≥1.8m
导轨架
3
垂直度
架设高度H（m） 垂直度偏差（mm）
≤70 ≤1/1000H
＞70～100 ≤70
＞100～150 ≤90
＞150～200 ≤110
＞200 ≤130
吊笼
4
紧急出口活动门
应有，活动板门应设有安全开关，当门打开时，吊笼不能启动
5
笼顶护栏
笼顶周边应设立，高度≥1.05m
传动导向
6*
制动器
制动性能良好，有手动松闸功能
7
齿轮齿条
接触斑点分布位置应趋近齿面中部；接触斑点沿高度方向不少于40%，沿长度方向不少于50%
8
导向轮、背轮
导向灵活、无明显倾侧现象，背轮上下各设立一处挡块
9
电缆导向
电缆导向架按规定设立
10
对重导轨
接缝应平整，导向良好
附着装置
11
附着间距
应符合使用阐明书规定
12
悬臂高度
应符合使用阐明书规定
安全装置
13*
防坠安全器
应在有效标定期限内使用
14
防松绳开关
对重应设立防松绳开关
15*
安全钩
安装位置及构造应能防止吊笼脱离导轨架或安全器输出齿轮脱离齿条
续表
名称
序号
检查项目
规定规定
检查状况
结论
安全装置
16
上限位
应设，有效
17
上极限开关
应设，非自动复位型，动作时切断总电源
18
越程距离
上限位和上极限开关之间越程距离应≥0.15m
19
超载保护装置
应设立
20
下限位
应在吊笼制停时，距下极限开关一定距离
21
下极限开关
吊笼碰缓冲器之前，下极限开关应先动作
电气系统
22
急停开关
便于操纵处应装置，非自行复位
23*
绝缘电阻
电动机及电气元件（电子元器件某些除外）对地绝缘电阻应≥0.5MΩ;电气线路对地绝缘电阻应≥1MΩ
24
电气保护
应设立失压、零位、相序保护
4 载荷实验项目
序号
检查项目
规定规定
检查状况
结论
1
空载实验
运转状况
正常，无异常声响
操纵状况
灵活、可靠
2*
额定载荷实验
运转状况
正常，无异常声响
操纵状况
灵活、可靠
3*
实验过程中重要零部件有无损坏
无
5 重要构造件壁厚测量项目
测点位置
设计值
（mm）
锈蚀磨损处
（mm）
锈蚀磨损量
（mm）
锈蚀磨损率
（%）
底架主梁
导轨架
加强节主弦杆
原则节主弦杆
附墙架
连接架主杆
附墙杆
天轮架
主弦杆
吊笼
底部主梁
动力板竖梁
其她部件
6 重要构造件变形测量项目
检测项目
鉴别原则
实测状况
成果
鉴别指标
结论鉴别
原则节主弦杆直线度
≤1‰
合格
＞1‰
不合格
原则节截面对角线偏差
δ≤1.5‰
合格
δ＞1.5‰
不合格
吊笼构造在笼门方向投影对角线偏差
δ≤1.5‰
合格
δ＞1.5‰
不合格
吊笼门框平行度偏差
δ≤1.5‰
合格
δ＞1.5‰
不合格
其她部位
7 重要构造件无损检测项目
主体材质
仪器
探伤
比例
表面状况
热解决状态
长度
公称尺寸
磁粉类型
喷洒方式
执行原则
原则试块
磁化办法
检测部位：
1. 底架连接部位X X条焊缝（附图）；
2. 原则节主弦杆连接部位X X条焊缝（附图）；
3. 吊笼底部主梁连接部位X X条焊缝（附图）；
4. 吊笼侧面动力板连接部位X X条焊缝（附图）；
5. 附墙架连接杆连接部位X X条焊缝（附图）；
6. 天轮架连接部位X X条焊缝（附图）；
其她需要检测部位
无损检测状况：
备注
附件：检测仪器、重要构造件磁粉检测成果、检测部位照片及其标记号等资料
四、 评估结论
型号规格
备案编号
制造单位
产品编号
产权单位
出厂年月
评估日期
安全评估根据
《起重机设计规范》GB/T 3811
《起重机安全规程》GB 6067
《施工升降机》GB/T 10054
《施工升降机安全规程》GB 10055
《施工升降机齿轮锥鼓形渐进式防坠安全器》JG 121
《无损检测 焊缝磁粉检测》JB/T 6061
其她有关文献
结论与建议
安全评估状况：
结论与建议：
签发日期： 年 月 日
评估有效期到 年 月 日 止
备注
批准人： 审核人： 检查人：
日期： 日期： 日期：
