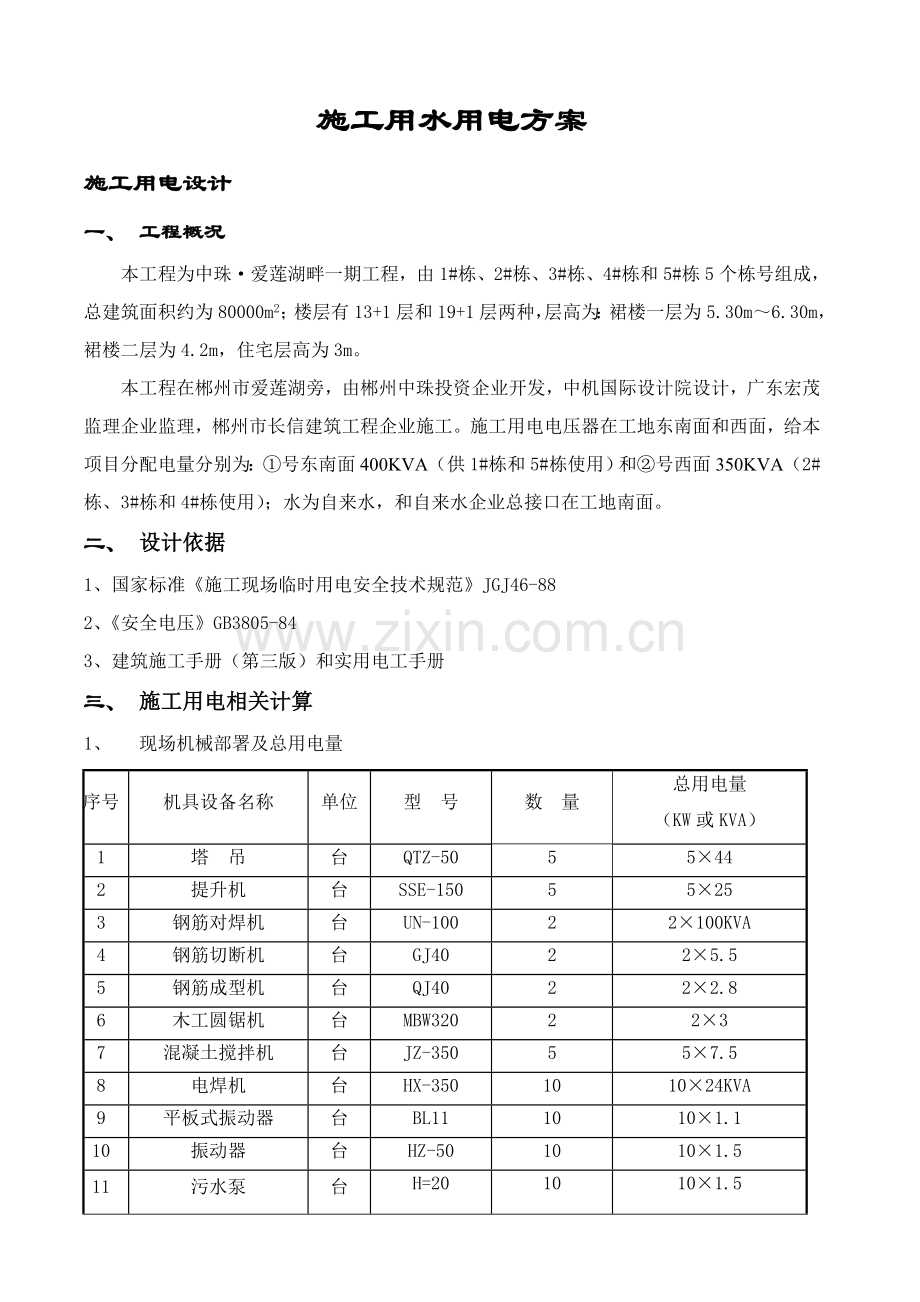

施工用水用电方案
施工用电设计
一、 工程概况
本工程为中珠·爱莲湖畔一期工程，由1#栋、2#栋、3#栋、4#栋和5#栋5个栋号组成，总建筑面积约为80000m2；楼层有13+1层和19+1层两种，层高为：裙楼一层为5.30m～6.30m，裙楼二层为4.2m，住宅层高为3m。
本工程在郴州市爱莲湖旁，由郴州中珠投资企业开发，中机国际设计院设计，广东宏茂监理企业监理，郴州市长信建筑工程企业施工。施工用电电压器在工地东南面和西面，给本项目分配电量分别为：①号东南面400KVA（供1#栋和5#栋使用）和②号西面350KVA（2#栋、3#栋和4#栋使用）；水为自来水，和自来水企业总接口在工地南面。
二、 设计依据
1、国家标准《施工现场临时用电安全技术规范》JGJ46-88
2、《安全电压》GB3805-84
3、建筑施工手册（第三版）和实用电工手册
三、 施工用电相关计算
1、 现场机械部署及总用电量
序号
机具设备名称
单位
型 号
数 量
总用电量
（KW或KVA）
1
塔 吊
台
QTZ-50
5
5×44
2
提升机
台
SSE-150
5
5×25
3
钢筋对焊机
台
UN-100
2
2×100KVA
4
钢筋切断机
台
GJ40
2
2×5.5
5
钢筋成型机
台
QJ40
2
2×2.8
6
木工圆锯机
台
MBW320
2
2×3
7
混凝土搅拌机
台
JZ-350
5
5×7.5
8
电焊机
台
HX-350
10
10×24KVA
9
平板式振动器
台
BL11
10
10×1.1
10
振动器
台
HZ-50
10
10×1.5
11
污水泵
台
H=20
10
10×1.5
12
竖焊机
台
JSD-600
10
10×45KVA
2、总用电量计算：
① 反复短时工作电器容量换算
依据《建筑施工手册》，PS=KPCOSΦ
PS—单机电器功率
K—需要系数 （取K=0.63）
COSΦ—电动机平均功率原因（取COSΦ=0.75）
电焊机容量换算
PS1=0.63SCOSΦ=0.63×24×0.75=11.4KW
对焊机容量换算
PS2=0.63SCOSΦ==0.63×100×0.75=47KW
钢筋竖焊机容量换算
PS3=0.63SCOSΦ=0.63×45×0.75=21KW
总反复短时工作电器功率：
①号：P1=PS1+PS2+PS3=11.4×4+47+21×4=176.6KW
②号：P1=PS1+PS2+PS3=11.4×6+47+21×6=241.4KW
②现场总用电量计算
除焊机外其它电器功率为：
①号：P2=88+50+5.5+2.8+3+15+4.4+6+6=180.7KW
②号：P2=132+75+5.5+2.8+3+22.5+6.6+9+9=265.4 KW
③施工照明用电P3计算
取K1P1+K2P210%，其中K1=0.6 K2=0.7
①号：P3=（K1P1+K2P2）10%=（0.6×176.6+0.7×180.7）×10%=23.25KW
②号：P3=（K1P1+K2P2）10%=（0.6×241.4+0.7×265.4）×10%=33.1KW
④施工现场总用电量
①号：P =1.1（K1P1+K2P2+P3）=1.1（0.6×176.6+0.7×180.7+23.25）=281.27KW<350 KW
②号：P =1.1（K1P1+K2P2+P3）=1.1（0.6×241.4+0.7×265.4+33.10）=400.00KW≤400 KW
满足施工现场用电要求。
四、 配电线路部署（详施工现场用电平面部署图）
1、电源总线
1、1、自东南面变压房引出（供1#栋和5#栋使用），用五芯橡套电缆铺设至现场配电房，再从配电房引出,用五芯橡套电缆架空分别敷设到一级配电箱A、B。
1、2、自西面变压房引出（2#栋、3#栋和4#栋使用），用五芯橡套电缆铺设至现场配电房，再从配电房引出,用五芯橡套电缆架空分别敷设到一级配电箱C、D、E。
2、各级电箱配置
从配电箱A用五芯橡套电缆架空铺设到二级电箱A-1、A-2、A-3、A-4。A-1电箱供一号钢筋加工棚、一号木工棚三级电箱使用；A-2电箱供1#栋各楼层三级电箱使用；A-3电箱供1#栋塔吊使用；A-4电箱供1#栋提升机使用。
从配电箱B用五芯橡套电缆架空铺设到二级电箱B-1、B-2、B-3。B-1电箱供5#栋塔吊用电；B-2电箱供5#栋各楼层三级电箱使用；B-3电箱供5#栋提升机使用。
从配电箱C用五芯橡套电缆埋架空铺设到二级电箱C-1、C-2、C-3、C-4。C-1电箱供二号钢筋加工棚、二号木工棚三级电箱用电；C-2电箱供2#栋楼层三级用电； C-3供2#栋塔吊用电；C-4供2#栋提升机用电。
从配电箱D用五芯橡套电缆架空铺设到二级电箱D-1、D-2、D-3。D-1电箱供3#栋塔吊用电；D-2电箱供3#栋各楼层三级电箱使用；D-3电箱供5#栋提升机使用。
从配电箱E用五芯橡套电缆架空铺设到二级电箱E-1、E-2、E-3。E-1电箱供4#栋塔吊用电；E-2电箱供4#栋各楼层三级电箱使用；E-3电箱供4#栋提升机使用。
3、布线方法
全部从一级到二级，二级到三级电箱连接，全部采取五芯橡套电缆，一级到二级采取五芯线架空铺设，二级到三级，采取五芯线架空铺设，上楼层线，采取五芯线架空铺设。方法是：在砌墙或浇灌砼时预埋∠50×5角钢（埋入墙中200，伸出墙面300），角钢上予钻φ12螺孔一个，再固定一个3号瓷瓶，然后将电缆绑扎在瓷瓶上，每层一个固定点。
4、输电线截面计算及电器选择
1）从甲方指定配电房到现场配电房，其截面选择为：
① 按机械强度选择，导线最小截面积为4mm2；
② 按许可电流选择
由 I流=P/√3 UCOSФ =0.002P 得:
①号：=0.002×281.27×103=563A
②号：=0.002×400.00×103=800A
式中：P—用电设备功率
U—电压380V
COSФ—取0.75
查电工手册，选择通用橡套软电缆：①号：YCW3×150+2×70
②号：YCW3×150+2×70
③ 按许可电压降选择
由 S=ΣPL/Cε%1%
得：①号：=281.27×5/77×5%×1%×103 =9.132mm2
②号：=400.00×5/77×5%×1%×103 =13.0mm2
式中：L=30m
C=77
ε=5%
同时满足上述三个条件故选择通用橡套软电缆：YCW3×150+2×70
2）从配电房到一级电箱电源线选择
①从配电房到一级电箱A
线载总功率：1台QTZ50塔吊44KW、1台GJ40钢筋切断机5.5KW、1台QJ40钢筋成型机2.8KW、1台UN-100钢筋对焊机100KVA、 1台SSE-150提升机25KW、其它机械和楼层照明40KW，则
P=44+5.5+2.8+47+25+40=164.3KW
由I=2P=2×164.3=328.6A 选择通用橡套线软电缆：YCW3×35+2×25。
按许可电压降计算（L=70m）
由ε=ΣPL/CS%=164.3×70/77×50=2.98%<(ε)=5%
符合要求，选择通用橡套软电缆：YCW3×35+2×25。
② 从配电房到一级电箱B
线载总功率：1台QTZ50型塔吊44KW、1台JZ-350型砼搅拌机7.5 KW，5#楼层机械及照明共40KW则
P=2×44+2×7.5+40=143KW
由I=2P=2×143=286A 选择通用橡套软电缆YCW3×35+2×25
按许可电压降计算（L=70m）
由ε=ΣPL/CS%=143×70/77×50=2.6%<(ε)=5%
符合要求，选择通用橡套软电缆：YCW3×35+2×25
③从配电房到一级电箱C
线载总功率：1台QTZ5013型塔吊44KW 、1台GJ40钢筋切断机5.5KW、1台QJ40钢筋成型机2.8KW、1台UN-100钢筋对焊机100KVA，1台SSE-150提升机25KW，2#楼楼层用电40KW，则
P=44+5.5+2.8+47+25+40=164.3KW
由I=2P=2×164.3=328.6A 选择通用橡套线软电缆：YCW3×35+2×25。
按许可电压降计算（L=70m）
由ε=ΣPL/CS%=164.3×70/77×50=2.98%<(ε)=5%
符合要求，选择通用橡套软电缆：YCW3×35+2×25。
④ 从配电房到一级电箱D
线载总功率：1台QTZ50型塔吊44KW、1台JZ-350型砼搅拌机7.5 KW，3#楼层机械及照明共40KW则
P=2×44+2×7.5+40=143KW
由I=2P=2×143=286A 选择通用橡套软电缆YCW3×35+2×25
按许可电压降计算（L=70m）
由ε=ΣPL/CS%=143×70/77×50=2.6%<(ε)=5%
符合要求，选择通用橡套软电缆：YCW3×35+2×25
⑤ 从配电房到一级电箱E
线载总功率：1台QTZ50型塔吊44KW、1台JZ-350型砼搅拌机7.5 KW，5#楼层机械及照明共40KW则
P=2×44+2×7.5+40=143KW
由I=2P=2×143=286A 选择通用橡套软电缆YCW3×35+2×25
按许可电压降计算（L=70m）
由ε=ΣPL/CS%=143×70/77×50=2.6%<(ε)=5%
符合要求，选择通用橡套软电缆：YCW3×35+2×25
3）从一级电箱到二级电箱电源线选择
①从A到A-1电箱电源线选择
总电功率：则
P=47+5.5+2.8＋3=58.3KW
按导线许可电流选择，三相五线低压线路上电流：
由I=2P=116.6A 选择YCW3×25+2×16
按导线许可电压降计算：（铜芯线C=77 （ε）=5% L=50m）
由ε=ΣPL/CS%=116.6×50/77×16=4.73%<(ε)=5%
符合要求，故选择通用橡套软电缆：YCW3×16+2×10
②从A到A-2电箱电源线选择
总电功率：楼层 40KW则
P=40KW
按导线许可电流选择，由I=2P=80A 选择YCW3×10+2×10
按导线电压降计算：
由ε=ΣPL/CS%=70×50/77×10=4.55%<(ε)=5%
符合要求，故选择通用橡套软电缆：YCW3×10+2×10
③从A到A-3电箱电源线选择
总电功率：塔吊 44KW则
按导线许可电流选择，由I=2P=88A 选择YCW3×16+2×10
按导线电压降计算：
由ε=ΣPL/CS%=70×50/77×16=2.84%<(ε)=5%
符合要求，故选择通用橡套软电缆：YCW3×16+2×10
④从A到A-4提升机电源线选择
总电功率：提升机25KW则
按导线许可电流选择，由I=2P=50A 选择YCW3×16+2×10
按导线电压降计算：
由ε=ΣPL/CS%=70×50/77×10=2.84%<(ε)=4.5%
⑤从B到B-1电箱电源线选择；
总电功率：塔吊44KW，则
按导线许可电流选择I=2P=88A 选择YCW3×16+2×10
按导线电压降计算 L=30m
s=ΣPL/CS%=33.8×30/77×5%=2.6mm2
不考虑机械强度值，选择YCW×16+2×10
⑥从B到B-2电箱电源线选择
3#号楼楼层用电40KW
计算同上，故选择YCW3×16+2×10
⑦从B到B-3电箱电源线选择
总电功率：提升机25KW则
按导线许可电流选择，由I=2P=50A 选择YCW3×16+2×10
按导线电压降计算：
由ε=ΣPL/CS%=70×50/77×10=2.84%<(ε)=4.5%
⑧从C到C-1电箱电源线选择
总电功率：则
P=47+5.5+2.8＋3=58.3KW
按导线许可电流选择，三相五线低压线路上电流：
由I=2P=116.6A 选择YCW3×25+2×16
按导线许可电压降计算：（铜芯线C=77 （ε）=5% L=50m）
由ε=ΣPL/CS%=110.6×50/77×16=4.49%<(ε)=5%
符合要求，故选择通用橡套软电缆：YCW3×16+2×16
⑨从C到C-2电箱电源线选择
总电功率：40KW
计算同前选择YCW3×16+2×10
⑩从C到C-3电箱电源线选择
总电功率：塔吊用电44 KW
计算同前选择YCW3×16+2×10
从C到C-4电箱电源线选择
总电功率：25KW
计算同前选择YCW3×16+2×10
从D到D-1电箱电源线选择
总电功率：塔吊用电44 KW
计算同前选择YCW3×16+2×10
从D到D-2电箱电源线选择
总电功率：40KW
计算同前选择YCW3×16+2×10
从D到D-3电箱电源线选择
总电功率：25KW
计算同前选择YCW3×16+2×10
从E到E-1电箱电源线选择
总电功率：塔吊用电44 KW
计算同前选择YCW3×16+2×10
从E到E-2电箱电源线选择
总电功率：40KW
计算同前选择YCW3×16+2×10
从E到E-3电箱电源线选择
总电功率：25KW
计算同前选择YCW3×16+2×10
5、单机用电源线及电器选择
依据《建筑施工手册》第三版中相关计算公式及参考数据可知：
三相用电设备电流计算：I=2P （P为用电设备功率）
电压损失验算：
(ε)=PL/CS·% P—电器设备功率
C—系数，查表可得
L—线路长度
S—导线截面
注：1）用于电动机开关额定电流应大于电动机开启电流；
2）依据被保护负载性能和容量选择熔体额定电流：
①对于电热器及电灯等较平稳负载熔体，额定电流应大于或等于实际负载电流；
②对于输电配电线路熔体额定电流应小于或等于线路安全电流；
③对于电动机过载保护和正常开启保护，熔体额定电流可按下列公式计算：I=ItK（It为电机额定电流，K为系数1.5—2.5）
依据上述计算公式，作为单机使用时电源线和电器选择以下表：

序
号

设备名称
单机容量
KW
电流计算
（A）

导线选择
电容器选择
断路器
熔断器
1
QTZ50塔吊
44
88
YCW3×16+2×10
DL/5L-50
R-50
2
SSE-150
25
50
YCW3×16+2×10
DL/5L-50
R-50
3
对焊机
47
94
YC3×25+2×16
DZ250
RL-200
4
电焊机
24
48
YZ3×2.5+1×4
DZ250
RL-60
5
振动器
1.5
3
YZ3×2.5+1×4
DZL15-20
RCA10/10
6
切断机
5.5
11
YZ3×2.5+1×4
DZL15-100
RCA-30
7
成型机
2.8
5.6
YZ3×2.5+1×4
DZL15-40
RCA-30/20
8
木工圆锯
3
6
YZ3×2.5+1×4
DZL15-40
RCA-30/20
11
现场镝灯
3.5
7
YZ3×2.5+1×4
DZL15-40
RCA-30/20
12
水泵
1.5
3
YZ3×2.5+1×4
DZL15-20
RCA-15
五、现场部署要求
1、配电线路
1）变压器中性点直接接地，故现场配电线路采取TN-S接零保护系统，三相五线制供电线路，保护零线和变压器中性点连接。保护零线截面同相线截面，因动力和照明混合供电，保护零线用绿黄色双色线，保护零线不做它用，线上不得安装开关或熔断器，不得做负载线使用。
2）保护零线必需在配电室或配电箱和配电线路中间和末端等处做反复接地。反复接地电阻不得大于4Ω。
3）全部电气设备金属外壳，包含配电箱、开关箱、照明灯具等，不带电金属部分全部必需和保护零线作电器连接，不得直接接地，也不准一部分用电设备做保护接零而另一部分做保护接地。
4）电缆供电线路：
①电缆埋深大于600mm，上铺细砂大于50mm厚，顶面盖红砖保护；
②埋地电缆穿越道路时，加Φ100防护钢管，电缆引出地面时，从地面下200mm至地面上mm高用塑料套管保护；
2、配电箱和开关箱
1）配电箱和开关箱买上海市有生产合格许可证厂家生产合格产品，安装在干燥、通风场地；
2）一级、二级配电箱离地40cm，底座用标准砖砌筑，并抹灰。箱体四面用标砖砌筑，并抹灰，外墙面用黄黑警示色做标识，箱体离墙40cm,顶面用石棉瓦遮盖，并在醒目标位置悬挂注意事项及张贴安全检验统计时间表；
3）开关箱距离配电箱<30m，开关箱距离受控用电设备<3m。
4）配电箱和开关箱内必需按要求装设多种电器和电器连接；总配电箱和分配电箱内必需设计总隔离开关和分离开关，和总熔断器和分熔断器，配电箱和开关箱内必需装漏电保护器，其位置在箱体内电源开关和负荷开关之间，其额定漏电动作电流<30mA，额定漏电动作时间<0.1S，配电箱内工作零线和保护零线应经过各自端子板连接，不得适用一个端子板。
5）大于5.5KW动力线路不得使用手动开关，应用自动开关或降压开启装置。
6）进出箱体导线，必需从箱体底面穿过，导线加护套线，做防水弯，移动式电箱进出线和橡皮绝缘电缆，进入箱体电源线不得用插销和箱体连接。
3、施工照明
夜间施工作业较多，且较为分散，现场共设8只高压镝灯照明，局部照明用卤钨灯。各单体各设两只随楼层上升镝灯，塔吊上安装四只镝灯。
4、防雷接地
塔吊接地、脚手架接地利用安装接地，电阻不得大于4Ω，多种接地必需满足要求。
六、临时用电安全方法和电气放火方法
1、现场临时施工用电部署必需严格按本设计实施，经逐项验收合格后方可使用。
2、成立施工现场临时用电用电安全管理领导小组，负责临时用电安全管理工作，按要求定时检验，并建立临时用电技术档案。
3、施工现场每台用电设备按供电系统各自设有专用配电箱，实施一机一闸，每个回路设置漏电保护器；移动电焊机一次线不得超出5米。
4、电源总配电箱、塔吊电箱、钢筋加工房、木工房等电箱处各配置两只电气灭火器。
七、施工临时用电建立安全技术档案
1、施工临时用电组织设计全部资料；
2、技术交底资料；
3、施工临时用电工程检验统计；
4、电气设备试验、检验单和调试统计；
5、接地电阻测试统计；
6、定时检（复）查统计。
八、施工现场临时用电安全领导小组名单及职责
1、小组名单
组长：谢海平 副组长：李晓和
组员：段贵初、李久富、李协芝、谭泽华、李晓文
2、管理职责
1）对施工现场包含生活区用电工作全方面负责。
2）严格实施施工临时用电组织设计，施工临时用电验收后方可通电运行，每个月进行定时检验，并作好统计存档。
3）定时或不定时对现场安全用电进行检验，发觉隐患立即整改。
4）认真作好电工安全技术交底，并对进场工人进行安全用电宣传教育。
5）参与各级领导部门组织安全检验，认真听取意见，立即落实整改方法。

施工用水设计
一、施工用水计算
依据施工总进度计划安排，施工高峰期大约在5月至3月，除主体结构为商品混凝土外，砌筑、抹灰、楼地面等工程全部插入，且为用水量较大工序，现以30天为准，每栋楼天天分为二个作业班，对施工用水进行估算。
依据《建筑施工手册》第3版内容选择参考指标。
1、工程用水
依据公式 q1=K1Σ（Q1·N1/T1·t）K2/8×3600
式中 q1—施工用水量（L/S）
K1—未估计施工用系数（取K1=1.1）
Q1—年度工程量
N1—施工用水定额
T1—年度有效作业日 （按T1=300）
t—天天工作班数
K2—用水不均衡系数（取K2=1.5）
关键工程量及用水定额表以下：
序号
工作内容
工程量
耗水单位
耗水量N1
计算结果(L/S)
1
砌砖工程用水
1
L/m3
250
0.3
2
抹灰工程用水
110000
L/m3
30
0.32
3
砂浆搅拌
510
L/m3
300
0.015
4
混凝土养护
11500
L/m3
400
0.44
5
楼底面工程
63000
L/m3
190
1.14
6
辅助用水

0.5

则工程用水总量为： Σq1=2.72（L/S）
2、施工机械用水量
依据公式 q2=K1ΣQ2·N2·K3/8×3600
式中 q2—机械用水量（L/S）
K1—未估计施工用水系数（取K1=1.1）
Q2—同一个机械台数 （取Q2=30台班）
N2—施工机械台班用水定额（取N2=300L/台·小时）
K3—施工机械用水不均衡系数（取K3=2）
现场考虑两台对焊机同时使用，则
q2=1.1×30×600×2/8×3600=1.38（L/S）
3、施工现场生活用水
依据公式 q3=P1N3K4/8t3600
式中 q3—施工现场生活用水（L/S）
P1——施工现场昼夜人数
N3—施工现场生活用水定额（取 N3=30）
K4—施工用水不均衡系数（取K4=1.5）
T—天天工作班数
则 q3=400×30×1.5/2×8×3600=0.31
4、生活区生活用水
依据公式 q4=P2·N4·K5/24×3600
式中 q4—生活区生活用水（L/S）
P2——生活区居民人数（人） 按最高峰500计
N4—生活区定额生活用水，按40L/人
K5—生活区用水不均衡系数 取K5=2
则 q4=500×40×2/24×3600=0.46 （L/S）
水管流速V=1.5（m/S），
支管管径依据公式d=√4Q/πv1000
式中 d—计算支管管径
Q—耗水量（L/s）
V—管网中水流速度（m/s）
则d=√4×0.46/3.14×1.5×1000 =19mm
建设方提供D=50mmPPR管供生活区用水，基础满足要求。
5、总用水量计算
q5=Σq=2.72+1.38+0.31+0.46=4.87（L/S）
又因为建设单位提供水管为Φ100，依据市政用水情况，管中水流速度取V=1.0（m/s），则Φ100水管流量为
Q=WV=0.00785×1×1000=7.85（L/S）
即 Q>q5满足施工现场及生活区用水要求。
6、现场总用水管径
依据消防用水要求，选择q6=12（L/S），K6=1.1，消防用水流速V=2.5（m/s），则
消防总用水量 Q=12×1.1=13.2（L/S）
消防用水管径：
d=√4Q/πv1000 =√4×13.2/3.14×2.5×1000 =82mm<100mm
故Φ100供水管也满足消防用水要求。
二、施工现场供水管线部署
1、自建设单位提供在南面水源，用PPR管引出。一路用Φ50管引至施工现场，分别供浇拌站和各楼层施工用水，支管采取Φ25PPR管。
2、在施工现场，主体上升后在各楼指定位置用Φ25管沿墙体引上楼层，供楼面施工用，水管用“U”型螺栓固定在角钢上（角钢用膨胀螺栓固定在砼上，每层一根）。
