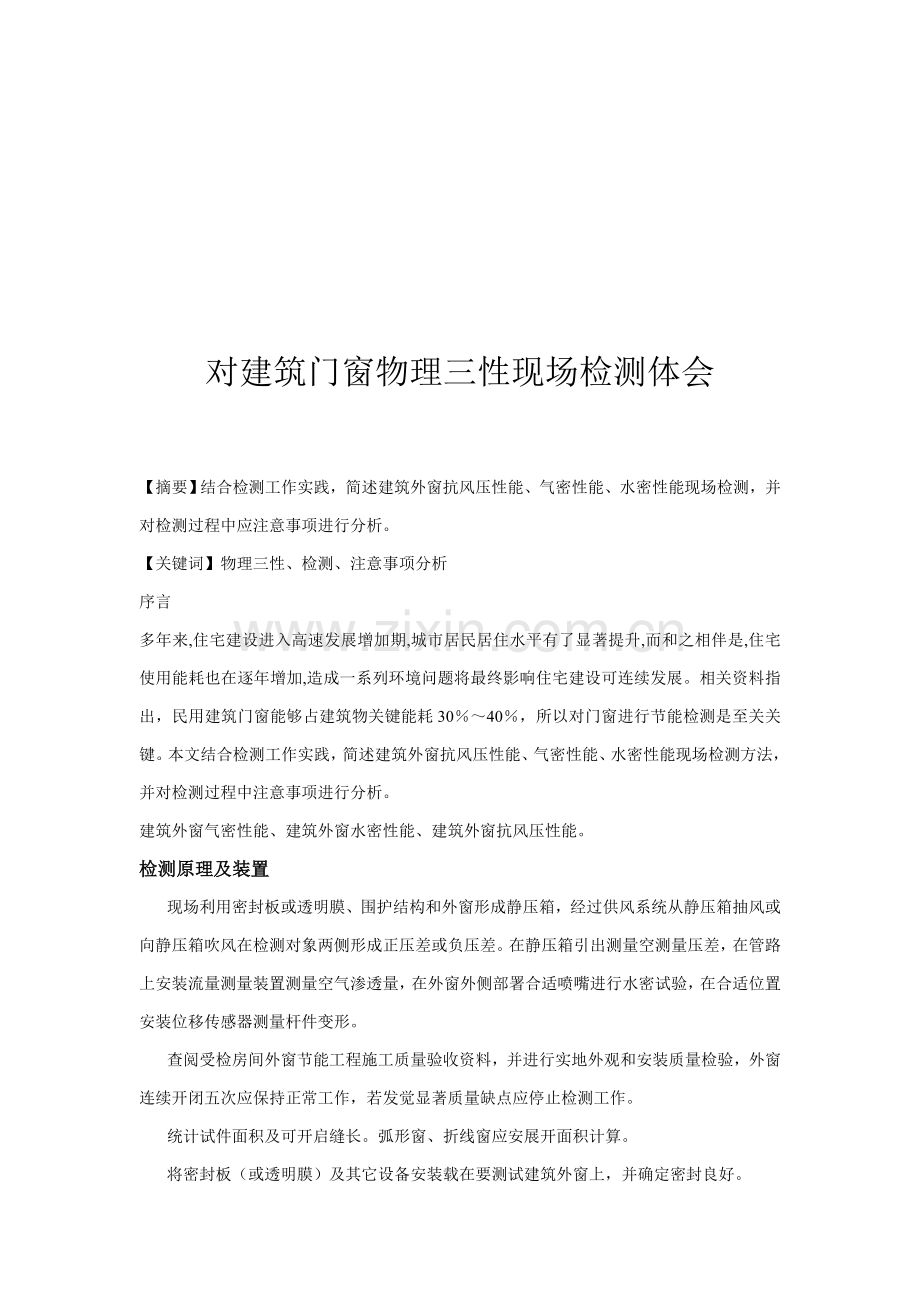

对建筑门窗物理三性现场检测体会

【摘要】结合检测工作实践，简述建筑外窗抗风压性能、气密性能、水密性能现场检测，并对检测过程中应注意事项进行分析。
【关键词】物理三性、检测、注意事项分析
序言
多年来,住宅建设进入高速发展增加期,城市居民居住水平有了显著提升,而和之相伴是,住宅使用能耗也在逐年增加,造成一系列环境问题将最终影响住宅建设可连续发展。相关资料指出，民用建筑门窗能够占建筑物关键能耗30％～40％，所以对门窗进行节能检测是至关关键。本文结合检测工作实践，简述建筑外窗抗风压性能、气密性能、水密性能现场检测方法，并对检测过程中注意事项进行分析。
建筑外窗气密性能、建筑外窗水密性能、建筑外窗抗风压性能。
检测原理及装置
现场利用密封板或透明膜、围护结构和外窗形成静压箱，经过供风系统从静压箱抽风或向静压箱吹风在检测对象两侧形成正压差或负压差。在静压箱引出测量空测量压差，在管路上安装流量测量装置测量空气渗透量，在外窗外侧部署合适喷嘴进行水密试验，在合适位置安装位移传感器测量杆件变形。
查阅受检房间外窗节能工程施工质量验收资料，并进行实地外观和安装质量检验，外窗连续开闭五次应保持正常工作，若发觉显著质量缺点应停止检测工作。
统计试件面积及可开启缝长。弧形窗、折线窗应安展开面积计算。
将密封板（或透明膜）及其它设备安装载在要测试建筑外窗上，并确定密封良好。

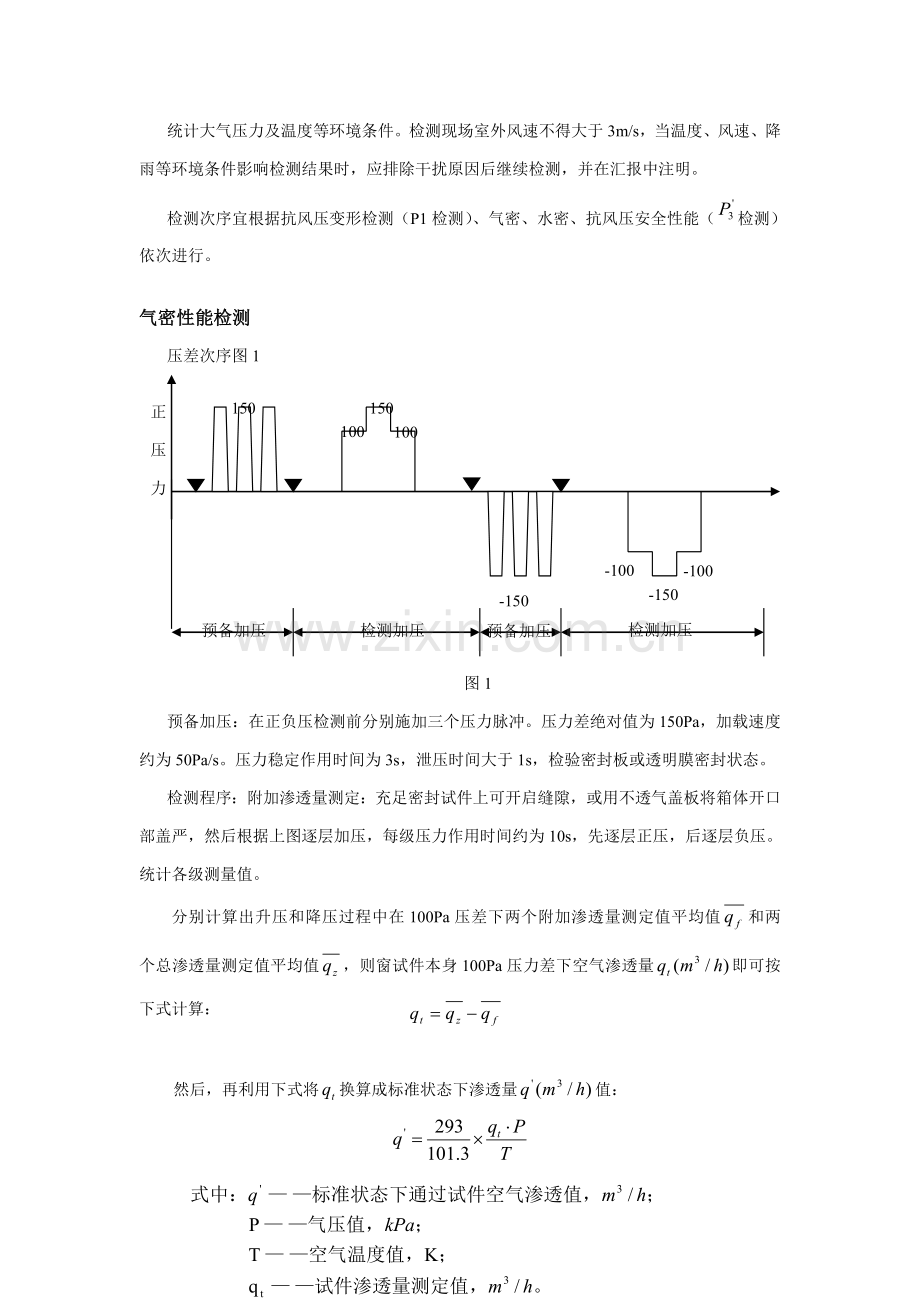

统计大气压力及温度等环境条件。检测现场室外风速不得大于3m/s，当温度、风速、降雨等环境条件影响检测结果时，应排除干扰原因后继续检测，并在汇报中注明。
检测次序宜根据抗风压变形检测（P1检测）、气密、水密、抗风压安全性能（检测）依次进行。

气密性能检测
压差次序图1
正压力差Pa
预备加压
检测加压
预备加压
检测加压
100
100
150
150
-150
-100
-100
-150

图1
预备加压：在正负压检测前分别施加三个压力脉冲。压力差绝对值为150Pa，加载速度约为50Pa/s。压力稳定作用时间为3s，泄压时间大于1s，检验密封板或透明膜密封状态。
检测程序：附加渗透量测定：充足密封试件上可开启缝隙，或用不透气盖板将箱体开口部盖严，然后根据上图逐层加压，每级压力作用时间约为10s，先逐层正压，后逐层负压。统计各级测量值。
分别计算出升压和降压过程中在100Pa压差下两个附加渗透量测定值平均值和两个总渗透量测定值平均值，则窗试件本身100Pa压力差下空气渗透量即可按下式计算：

然后，再利用下式将换算成标准状态下渗透量值：

将值除以试件开启缝长度，即可得出在100Pa下，单位开启缝长空气渗透量值。
将值除以试件面积，即可得出在100Pa下，单位面积空气渗透量值。
正压、负压分别按上述方法计算。
4.3.5分级指标值确实定
为了确保分级指标值正确度，采取由100Pa检测压力差下测定值或，按下式换算成为10Pa检测压力差下对应值mL或。

式中：

每栋建筑检测，首先宜选择底层外窗进行附加渗透量标定。在进行顶层和中间层等非底层检测时，在检测装置和操作方法完全相同情况下，非底层现场附加渗透量标定步骤可省略，直接采取底层外窗标定数据。若附加渗透量大于总渗透量10%时应检验设备密封状态，加强接缝密封方法后，重新进行附加渗透量标定。
检测前，检测人员还应检验位移传感器功效是否正常，确保检测出P1 值正确可靠。
在试验过程中，注意各个加压阶段静压箱密封损坏，从而造成附加渗透量过大，引发试验数据偏差。
假如检测气密性较差窗子，因其漏气严重而风机功率有限，无法检测出P1 值。在此情况下，我们能够将窗子开启缝隙及漏风严重拐角等部位密封处理后再经行检测。

水密性能检测
水密性能检测采取稳定加压法，分为一次加压法和逐层加压法。当有设计指标值时，宜采取一次加压法。
水密一次加压法
检测次序图2

压
力
Pa

设计指标值
500

时间/min
15
5

检测加压
预备加压

图2
预备加压：施加三个压力脉冲。压力差绝对值为500Pa，加载速度约为100Pa/s。压力稳定作用时间为3s，泄压时间大于1s。
淋水：在室外测对检测对象均匀淋水。淋水量为，台风及热带风暴地域淋水量为，淋水时间为5min；
加压：在稳定淋水同时，按上图一次加压至设计指标值，连续15min或产生严重渗漏为止。

水密逐层加压法
检测次序见图3

100
150
200
250
300
350
400
500
600
700
压
力
Pa

500

时间/min
5
5
5
5
5
5
5
5
5
5
5

检测加压
预备加压

图3
预备加压：施加三个压力脉冲。压力差绝对值为500Pa，加载速度约为100Pa/s。压力稳定作用时间为3s，泄压时间大于1s。
淋水：在室外测对检测对象均匀淋水。淋水量为，淋水时间为5min；
加压：在稳定淋水同时，按上图逐层加压至产生严重渗漏或加压至最高级为止。

观察：在检测作用过程中，观察并参考下表统计渗漏情况，在加压完成后30min内留心窗子是否安装连接部位出现水迹或积水。此时得出水密性能等级肯定不正确。检测塑料窗时，应将窗框合适抬高(预防窗框被门窗检测仪挡板堵住)，方便让窗框上排水槽发挥其排水功效，这一点在外审时发觉有检验人员没有注意到，造成未立即经过排水槽排出去水，涌入窗内侧，而溢出窗界面，检测出水密性能等级较低；进行加压检测时，应适时仔细观察严重渗漏情况，尤其是锁闭点安装不正确窗子，可能加压至100Pa或150Pa时，已从两窗扇搭接处出现严重雨水喷溅，不过当风压增大到300Pa或400Pa时，在风压作用下两窗扇紧密贴合，原来出现严重雨水喷溅处，反而不漏水了，很可能将水密性能误判。检测人员在加压检测时，一定要注意。

抗风压性能检测
检测压差次序见图4

P3

正
压
力
差

500
P1

时间

负
压
力
差

-P1
-500

-P3

安全检测
变形检测
预备加压
变形检测
预备加压

图4
确定测点和安装位移计：在外窗室内测安装位移传感器及密封板（或透明膜），条件许可时也可将位移计安装在室外侧。测点位置要求为：中间测点在测试杆件中点位置；两端测点在距该杆件端点向中点方向10mm处。当试件相对绕度最大杆件难以确定时，也可选择两根或多根测试杆件，分别布点测量。
预备加压：在正负压变形检测前分别施加三个压力脉冲。压力差绝对值为500Pa，加载速度约为100Pa/s。压力稳定作用时间为3s，泄压时间大于1s。
变形检测：优异行正压检测，后进行负压检测。检测压力逐层升、降。每级升降压力差值不超出250Pa，每级检测压力差稳定作用时间约为10s。压力升降直到面法线挠度值达成时为止，不超出±Pa，检测级数不少于4级。统计每级压力差作用下面法线位移量。并依据达成面法线挠度时检测压力级压力值，利用压力差和变形之间相对关系求出面法线挠度对应压力差值作为变形检测压力差值，标以。在变形检测过程中压差达成工程设计要求时，检测至为止。杆件中点面法线绕度计算可按下式进行

式中：

注意事项：
当工程设计值大于2.5倍时，终止抗风压性能检测，当工程设计值小于等于2.5倍时，可依据需要进行检测，检测压力从零升到后降至零，再由零降至后升至零，加压速度为300~500Pa/s，泄压时间不少于1s，连续时间为3s。统计试验过程中发生损坏和功效障碍部位。
当工程设计至大于时，以定级检测替换工程检测。
连接部位检验：检验安装连接部位状态是否正常，并进行必需测量和统计。
