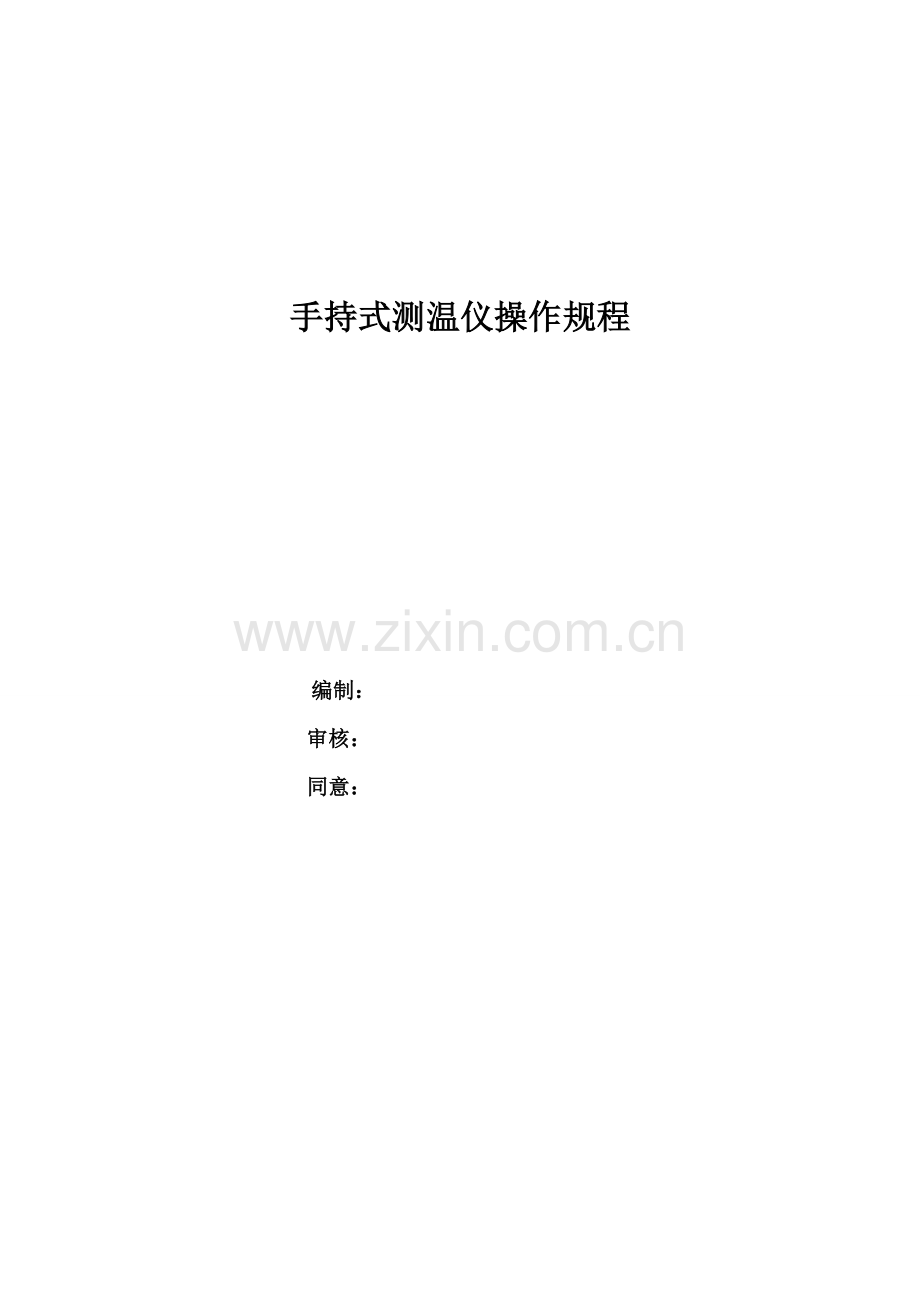

手持式测温仪操作规程

编制：
审核：
同意：

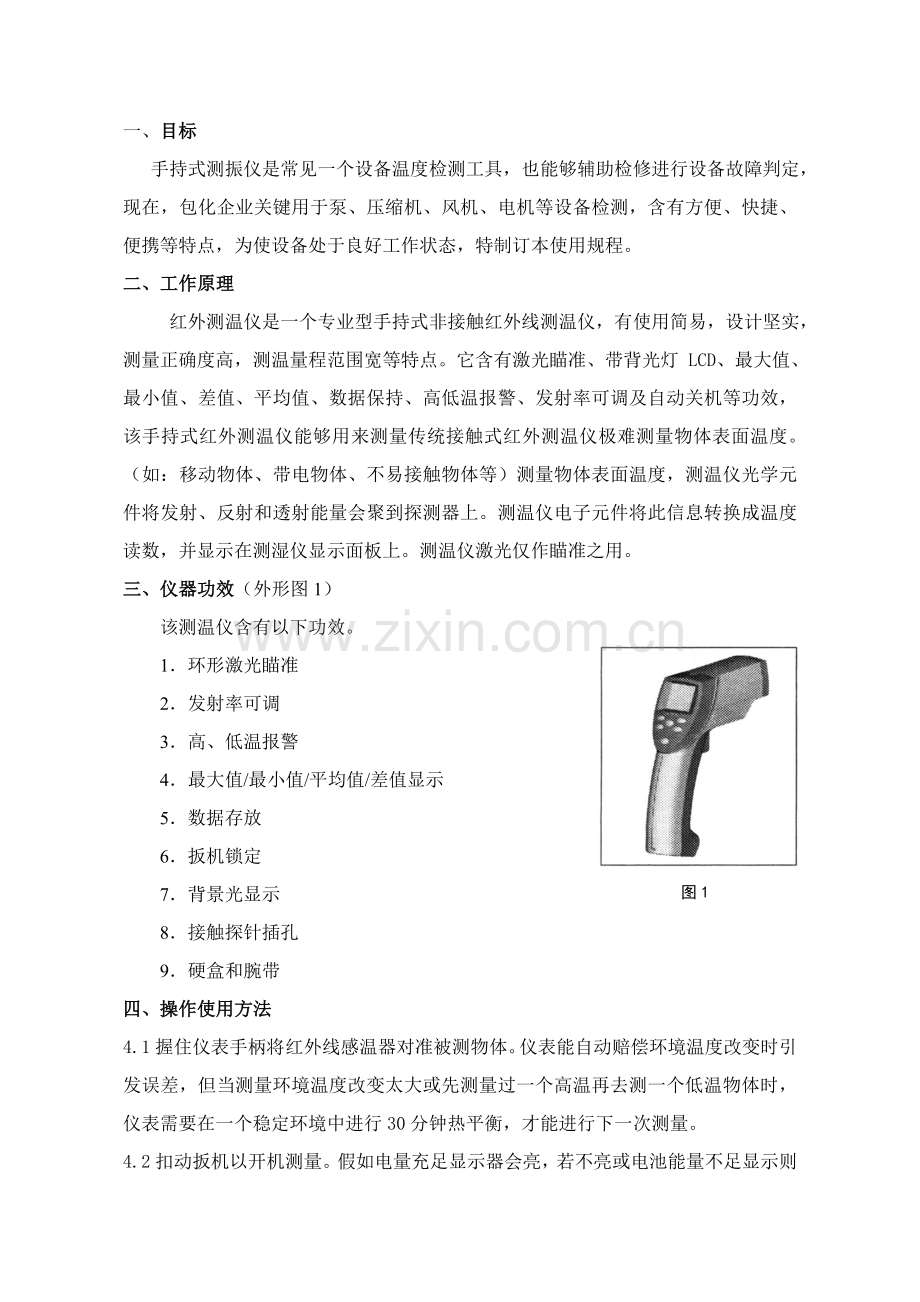

一、 目标
手持式测振仪是常见一个设备温度检测工具，也能够辅助检修进行设备故障判定，现在，包化企业关键用于泵、压缩机、风机、电机等设备检测，含有方便、快捷、便携等特点，为使设备处于良好工作状态，特制订本使用规程。
二、工作原理
红外测温仪是一个专业型手持式非接触红外线测温仪，有使用简易，设计坚实，测量正确度高，测温量程范围宽等特点。它含有激光瞄准、带背光灯 LCD、最大值、最小值、差值、平均值、数据保持、高低温报警、发射率可调及自动关机等功效，该手持式红外测温仪能够用来测量传统接触式红外测温仪极难测量物体表面温度。（如：移动物体、带电物体、不易接触物体等）测量物体表面温度，测温仪光学元件将发射、反射和透射能量会聚到探测器上。测温仪电子元件将此信息转换成温度读数，并显示在测湿仪显示面板上。测温仪激光仅作瞄准之用。
三、仪器功效（外形图1）
图1
该测温仪含有以下功效。
1．环形激光瞄准
2．发射率可调
3．高、低温报警
4．最大值/最小值/平均值/差值显示
5．数据存放
6．扳机锁定
7．背景光显示
8．接触探针插孔
9．硬盒和腕带
四、操作使用方法
4.1握住仪表手柄将红外线感温器对准被测物体。仪表能自动赔偿环境温度改变时引发误差，但当测量环境温度改变太大或先测量过一个高温再去测一个低温物体时，仪表需要在一个稳定环境中进行30分钟热平衡，才能进行下一次测量。
4.2扣动扳机以开机测量。假如电量充足显示器会亮，若不亮或电池能量不足显示则请更换电池；
4.3释放扳机LCD显示器将出现“ HOLD ”表示以示数据已经统计.在HOLD模式下,按UP键可开启或关闭激光,按DOWN键则可开启或关闭背光；
4.4放开扳机大约7秒后仪表将自动关机.(除非该仪表被锁定)，要测量温度，请将测温仪对准物体并扣动扳机。务必考虑距离和测量点百分比和视物。激光只作瞄准之用。
4.5环形激光瞄准（图2）
图2
环形激光为八个激光点形成环状激光，环形区域为被测区域，在光线较暗条件下，会有更高光点出现在激光环周围，这些光点不能用于瞄准目标，只能用激光环来瞄准。
4.6用户界面显示（图3）
A）背景光标准
B）C/F标志
C）高、低温报警标志
图3
D）温度最大值MAX、最小值MIN、差值DIF、平均值AVG、高温报警值HAL、低温报警值LAL。
E）MAX、MIN、DIF、AVG、HAL、LAL、PRB
F）LOG图标表示数据存放模式
G）目前温度值
H）SCAN或HOLD标志
图4
I）发射率标志和发射率值
J）电池不足，锁定和激光开启标志
4.7 按钮（图4）
A）SET按钮（设置高温、低温报警和发射率）
B）向上向下按钮
C）MODE按钮（用于设置多种功效）
图5
D）激光/背景光开/闭按钮（扣动扳机按下按钮以激活激光/背景光）
E）LOG按钮（用于存放数据）
在SCAN（读数随时变动）模式，LCD屏显示目前温度（G）和已选 模式功效（D，E）是摄氏还是华氏（B）。当释放扳机后，仪器会保持最终读数7秒；而且标志“HOLD”也会出现（H）。当电池不足时，电池图标就会显示，但仪器仍可继续使用；当电池耗尽时，屏幕就会无显示，仪器也不再使用。要激活激光和背景光，扣动扳机，按下激光/背景按钮（4），按一次激光背景光，按二次激活激光和背景光，按三次使它们全部关闭。
4.8 C/F开关：锁定仪器更换电池（图5）
要打开仪器手柄，按动扳机旁按钮，然后向仪器上方位。要转换°C/°F，将顶部开关（A）板到正确位置。
图6
要锁定仪器方便进行测量，将按钮开关（B）扳到下边。当仪器锁定时扣动扳机，激光和背景光假如在激活状态就会开启，当仪器锁定时释放扳机，激光就会关闭，不过背景光仍然开着，除非按激光/背景光按钮才会关闭。当你想用扳机测量时，要将锁定开关关掉。
4.9定位热点或冷点（图6）
要找到热点或冷点，将测温仪指向目标区域，然后在这块区域上下扫描直到定位好热点或冷点。
4.10 视场（图7）
图7
确保目标要比测点大，目标越小，就应该越靠近目标。当测量精度要求很高时，要确保目标大于测点两倍。
4.11 发射率
图8
发射率描述了材料辐射能量特征。大多数有机材料和涂有油漆或氧化表面含有0.95发射率（在测温仪中预先设定。）测量发亮或抛光金属表面将造成读数不正确。处理措施是用黑胶带或黑色油漆盖住测定表面，让胶带有足够时间达成和其覆盖材料相同温度，然后测定胶带或油漆表面温度。
4.12距离和光点大小（图8）
伴随测温仪（D）和物体间距离增加，光点（S）增大。
4.13 MODE按钮功效
红外测温仪可测量温度最大值（MAX），最小值（MIN），差值（DIF）※和平均值（AVG）※※，每次测量全部可得到一个读数，全部可经过MODE按钮（3）来存放和重调，直到测量新数据。当扳机再次扣动时，仪器在最终选择模式下测量。按MODE按钮还可设置高温报警（HAL）和低温报警（LAL），发射率（EMS）。探针温度（PRB—只有连接探针时）和数据统计（LOG）。每按MODE按钮一次，功效模式按次序地循环图9。
MAX
MIN
DIF
AVG
HAL
LAL
EMS
PRB
MODE

图9
注意：①只有当接触探针和仪器连接时，PRB（探针）才出现在MODE循环中；
②※DIF表示测量最大值和最小值之间差值；
图10
③※※AVG表示每次扣动扳机时或仪器锁定时流量温度读数平均值。
4.14选择功效（图10）
图11
要选择MAX、MIN、DIF或AVG模式，先扣动扳机并保持扣动时，按下MODE按钮（3）时直至适宜图标出现在显示器（E）左下角。每按MODE按钮一次，功效模式按次序地循环一次。
4.15设置高温报警、低温报警和发射率（EMS）（图11）
要设置高、低温报警值和发射值，先扣动扳机并保持不动时，按下MODE按钮（3）直到适宜图标出现在显示器（E）左下角。用上下键（2）来调整想要值。要激活报警，按SET（1）。
图12
4.16保持和重调，（图12）
图13
扳机释放后，仪器显示仍会保持7秒（除非仪器锁定）；HOLD会出现在屏幕左上角（H）。在出现HOLD时或仪器关闭后，无需扣动扳机，可按MODE（3）按钮重调已存放测量值，每按MODE按钮一次，功效模式按次序地循环一次。当扳机再次被扣动时，仪器在最终选择模式下测量。
4.17存放数据（图13）
本温度计可储存12个测点数据，另外还可储存红外温度、温标（华氏或摄氏）及辐射温度。
储存红外读出数据时，扣动扳机，同时按下MODE按钮（3），直至显示器（E）左下角出LOG字样时为止；LOG下面此时将显示一个统计点编号，假如在显示LOG测点中没有温度统计，右下角将会显示3条短横线，将温度计对准需统计目标，然后按下LOG按钮（5），听到温度计发出响声时，则表明测点温度已统计完成。图14
统计温度将在右下角（D）处显示。若需选择另一个统计点，可按上下键（2）。
4.18重调数据点（图14）
图15
关闭温度计后若需重调储存数据，按下MODE按钮（3）直到右下角（E）显示LOG字样时为止。此时LOG（D）下面将显示一个LOG测点编号，而该测点储存温度将在显示器（D）右下角处显示。若需移动到另一个LOG测点，可按上下键（2）。
4.19“LOG”清除功效。图15
这一功效只能在LOG模式下使用，可快速清除全部存放数据。“LOG”清除功效工作原理以下：
①在LOG模式，扣动扳机，按“DOWN”（向下）键到“0”位（注意：只有扣动扳机时才能操作，用“UP”向上键不能进入到“0”位）。
②当“0”位显示到右下角时，按LOG按钮，听到三声响后，LOG位将自动变换到“1”，说明全部存放数据被清除。
五、仪器使用注意事项：
1．提议不用在光亮或抛光金属表面（不锈钢、铝等）测量。
2．仪器不能穿过透明表面进行测量，如玻璃和塑料，只能测量这些材料表面温度。 3．蒸汽、灰尘、烟雾等会影响测量正确性。
4．全部型号测温仪均需避免以下情况：
（1）电焊和感应加热器引发电磁场（EMF）；
（2）静电；
（3）热冲击（因为环境温度改变太大或忽然改变引发，使用前测温仪需要30分钟时间进行恒定）。
（4）不要将测温仪靠近或放在高温物体上。
5．不要将激光直接对准眼睛或指向反射性表面。
6.请不要将激光光束对着人或动物眼睛。
7.请不要将激光光束射向物体表面反射到人眼睛里。
8.请不要将激光光束射到任何易爆气体。
