万能角度尺操作规程

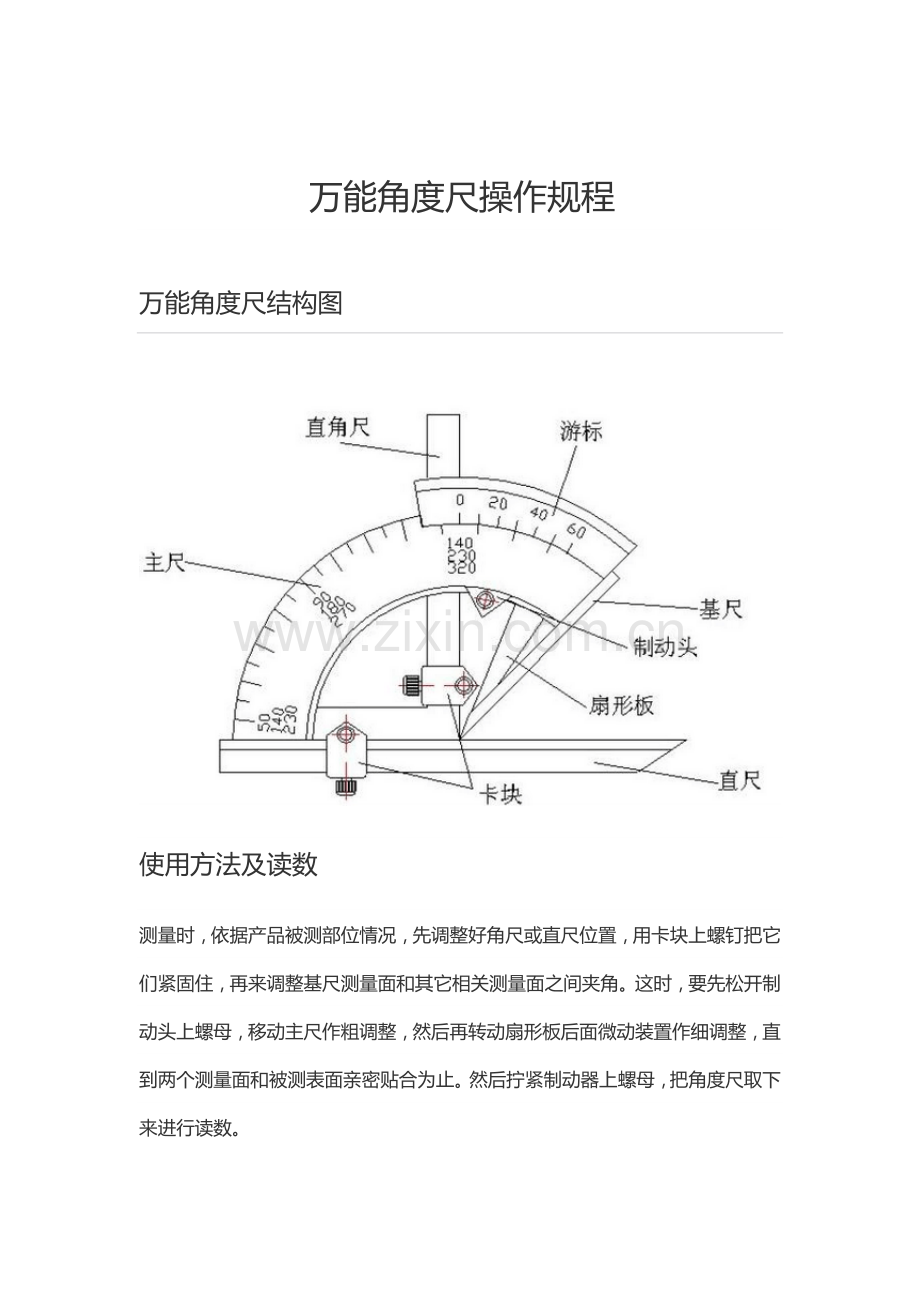

万能角度尺结构图

使用方法及读数
测量时，依据产品被测部位情况，先调整好角尺或直尺位置，用卡块上螺钉把它们紧固住，再来调整基尺测量面和其它相关测量面之间夹角。这时，要先松开制动头上螺母，移动主尺作粗调整，然后再转动扇形板后面微动装置作细调整，直到两个测量面和被测表面亲密贴合为止。然后拧紧制动器上螺母，把角度尺取下来进行读数。
（1）测量0°-50°之间角度 角尺和直尺全全部装上，产品被测部位放在基尺和直尺测量面之间进行测量。以下示例：

（2）测量50°-140°之间角度
可把角尺卸掉，把直尺装上去，使它和扇形板连在一起。工件被测部位放在基尺和直尺测量面之间进行测量。也能够不拆下角尺，只把直尺和卡块卸掉，再把角尺拉到下边来，直到角尺短边和长边交线和基尺尖棱对齐为止。把工件被测部位放在基尺和角尺短边测量面之间进行测量。

(3)测量140°-230°之间角度
把直尺和卡块卸掉，只装角尺，但要把角尺推上去，直到角尺短边和长边交线和基尺尖棱对齐为止。把工件被测部位放在基尺和角尺短边测量面之间进行测量。
(4)测量230°-320°之间角度
把角尺、直尺和卡块全部卸掉，只留下扇形板和主尺（带基尺）。把产品被测部位放在基尺和扇形板测量面之间进行测量。
维修保养及注意事项
1、使用前，先将万能角度尺擦拭洁净，再检验各部件相互作用是否移动平稳可靠、止动后读数是否不动，然后对零位
2、测量时，放松制动器上螺帽，移动主尺座作粗调整，再转动游标后面手把作精细调整，直到使角度尺两测量面和被测工件工作面亲密接触为止。然后拧紧制动器上螺帽加以固定，即可进行读数
3、测量完成后，应用汽油或酒精把万能角度尺洗净，用洁净纱布仔细擦干，涂以防锈油，然后装入匣内
